风电机组性能测试风涡轮隧道装置

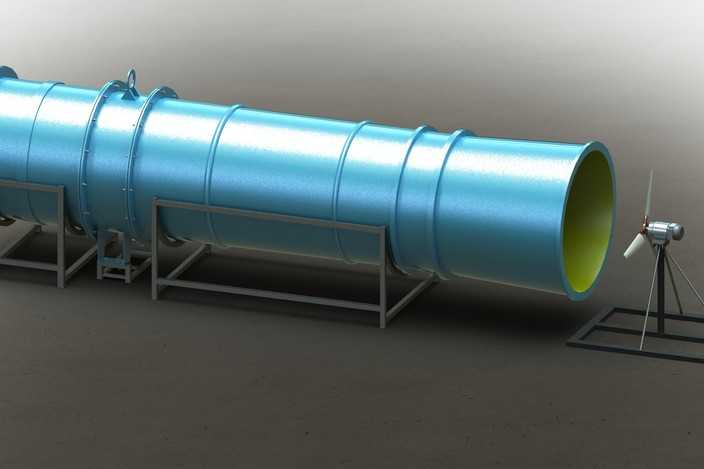

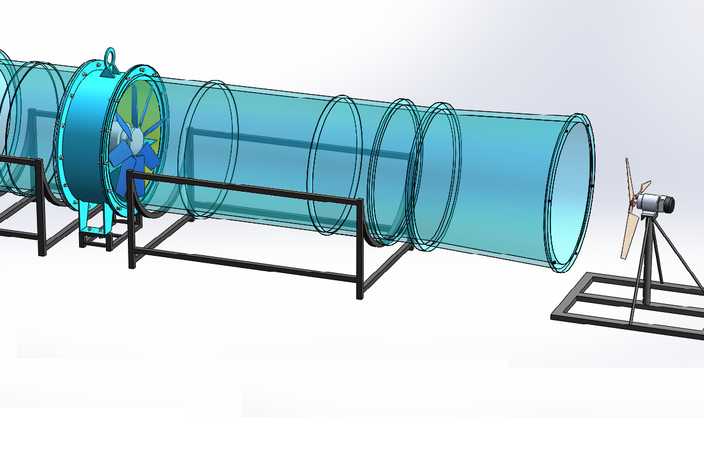

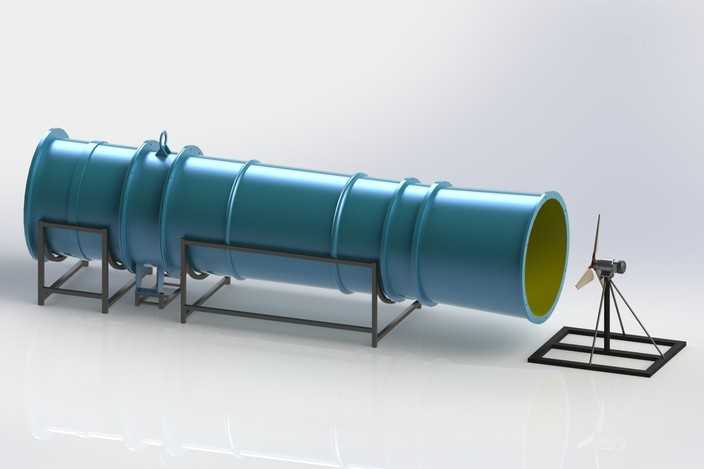

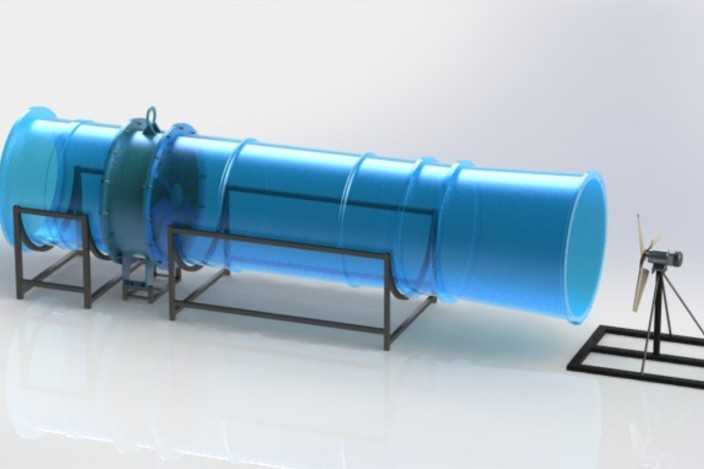

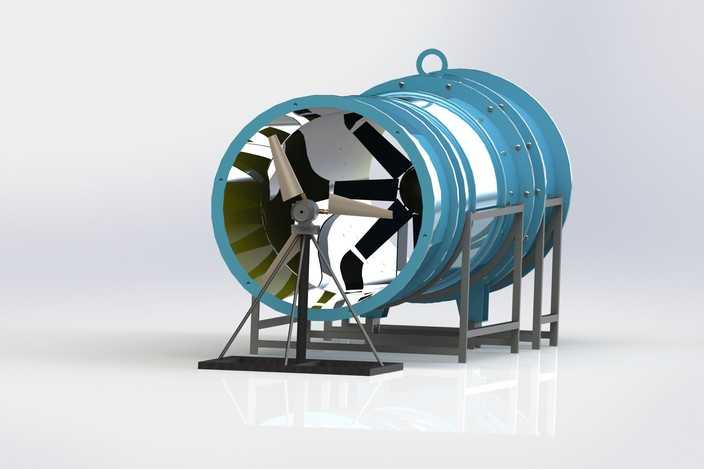

本作品为用于风电机组性能测试的风涡轮隧道三维建模成果，建模过程依托三维设计软件完成全参数化构建，完整还原了测试隧道的整体结构与配套测试组件。模型主体为长筒形风洞结构，采用分段式法兰拼接设计，每段筒身外部设置环形加强筋结构，既保证了风洞腔体的结构强度，也还原了实际设备的加工装配特征；筒身底部配套型钢焊接式支撑机架，机架采用方管型材焊接成型，设置多组横向与斜向支撑肋，保证长筒结构放置的稳定性，机架与筒身之间采用弧形抱箍连接，还原了实际设备的安装固定方式。风洞出口端配套小型风力发电机组测试台架，台架采用三脚架式支撑结构，底部为方形配重底座，上方设置可调节高度的风轮安装位，可精准匹配风洞出口的气流中心位置，还原风电机组性能测试的实际工位布局。材质渲染阶段，筒身主体采用哑光工业蓝金属漆材质，还原钢制风洞的表面涂装效果，筒身内壁采用明黄色耐磨涂层材质，支撑机架采用哑光黑碳钢材质，测试风轮叶片采用哑光复合材料质感，底座采用磨砂黑金属材质，通过光影调整突出不同部件的材质差异与结构层次。设计过程中严格遵循风洞测试的实际尺寸比例，对筒身的吊装吊耳、底部的调节脚架、法兰连接的螺栓孔位等细节结构均做了精细化还原，既保证模型整体外观的还原度，也清晰呈现了风涡轮测试隧道的气流通道结构、支撑固定结构与测试工位布局，可用于风电测试设备的结构展示、原理演示以及相关教学场景使用，完整呈现了WTGS风电机组性能测试所用风洞设备的整体构造与设计逻辑。
