泛型尼森表面冲孔Out-drive单元带转向修剪气械结构

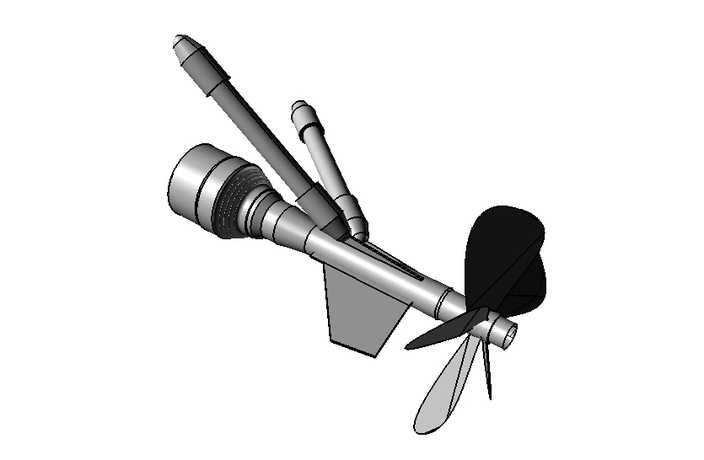

本模型采用三维参数化建模方式完成整体构建，建模过程中严格遵循机械结构的装配逻辑与尺寸规范，对每一处零部件的衔接关系做了精准还原。首先从核心动力输出轴段开始搭建基准，依次完成轴体上的定位轴肩、连接法兰、密封配合段的特征绘制，保证各段轴径的公差配合逻辑符合实际机械装配要求，后续装配的附属部件均以核心轴段为定位基准完成对齐约束。模型中包含的多根附属管路结构，建模时分别绘制了管路的走向路径，通过扫掠特征生成管体，同时还原了管端的快插接头、固定卡箍的细节结构，管路与主体结构的固定点位完全贴合实际安装逻辑，不存在穿模、错位的装配问题。尾部的螺旋桨推进部件，单独完成了桨叶的曲面建模，每一片桨叶的翼型曲面都通过多截面曲面特征生成，保证桨叶的扭转角度、叶根与叶梢的厚度过渡符合流体推进部件的设计逻辑，桨叶与轴体的连接座也做了键槽、锁紧螺纹的细节还原。模型中的转向调节结构，还原了铰接转轴、限位挡块、调节拨杆的完整结构，铰接位置的配合间隙做了合理预留，能够直观呈现转向动作的运动轨迹。修剪气械部分的结构，还原了气嘴、气流通道、固定支架的细节，气路通道的走向完全贴合主体结构的布局，不存在结构干涉问题。渲染阶段采用金属哑光材质模拟主体轴体与金属结构件的质感，对管路部分采用半哑光橡胶材质还原软管的视觉效果，桨叶部分采用深色哑光复合材料材质，通过不同材质的粗糙度、反光度参数调整，清晰区分不同零部件的材质属性，让整体结构的层次更加分明。建模过程中对所有零部件做了分层管理，将核心传动部件、管路部件、推进部件、调节部件、气路部件分别归入不同的图层，方便后续对单个部件做编辑调整，同时所有的装配约束都采用可参数化驱动的方式，修改核心尺寸参数时可以联动更新相关联的零部件尺寸，适配不同规格的设计调整需求。整体设计围绕表面冲孔作业的动力输出、转向调节、气路修剪的复合功能展开，将多个功能模块集成在同一主体结构上，在保证结构强度的前提下尽可能压缩整体体积，各功能模块的布局互不干涉，能够直观呈现整套装置的工作逻辑，可用于机械结构教学、功能原理演示、同类型产品设计参考等场景。
