推杆悬架电动概念车底盘结构三维设计

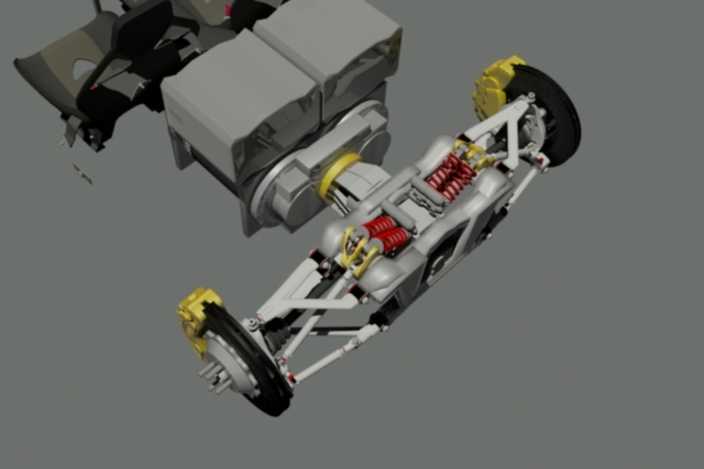

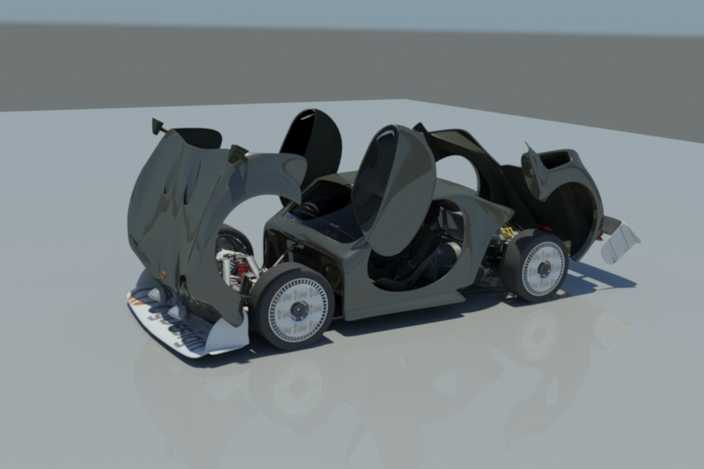

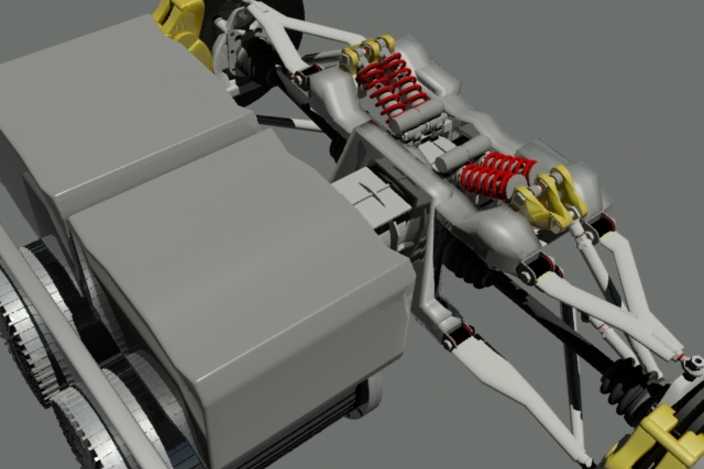

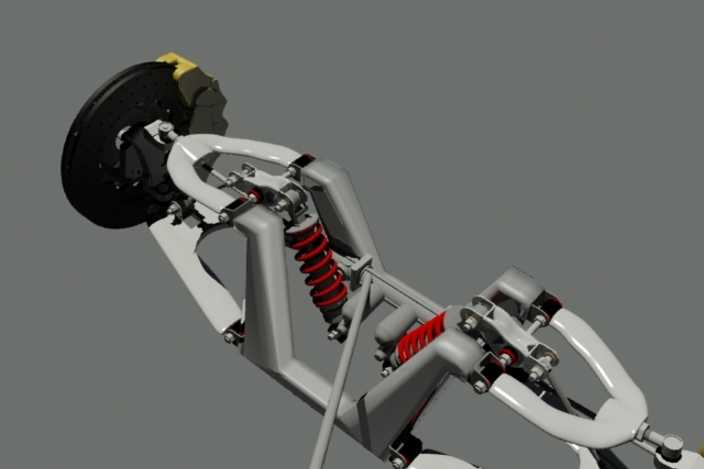

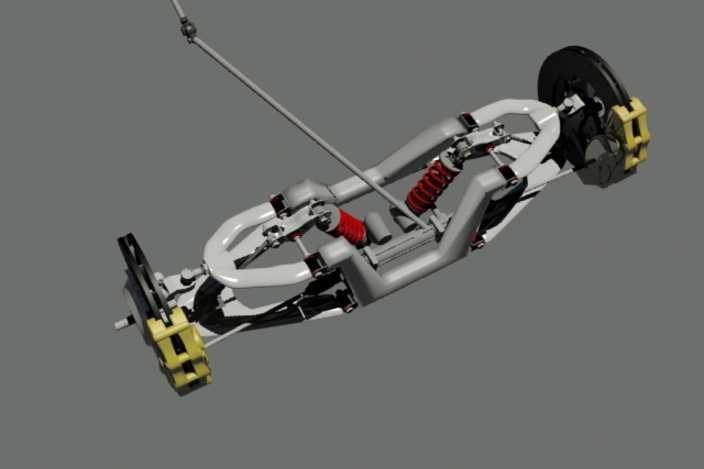

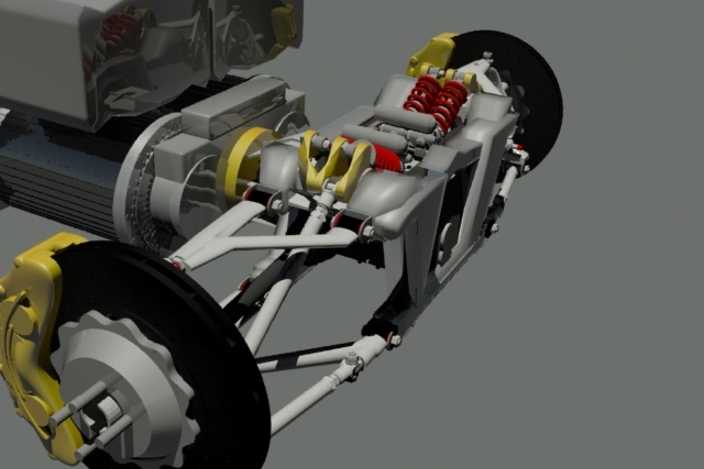

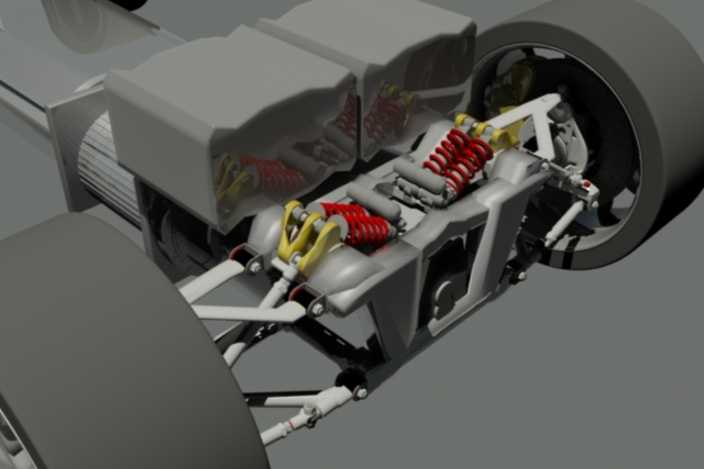

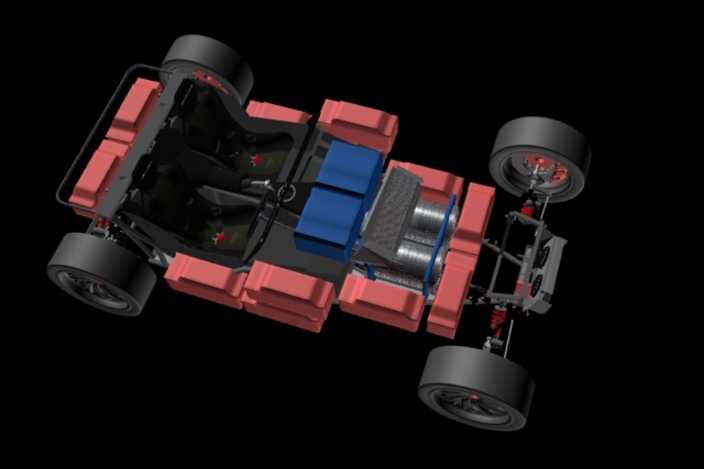

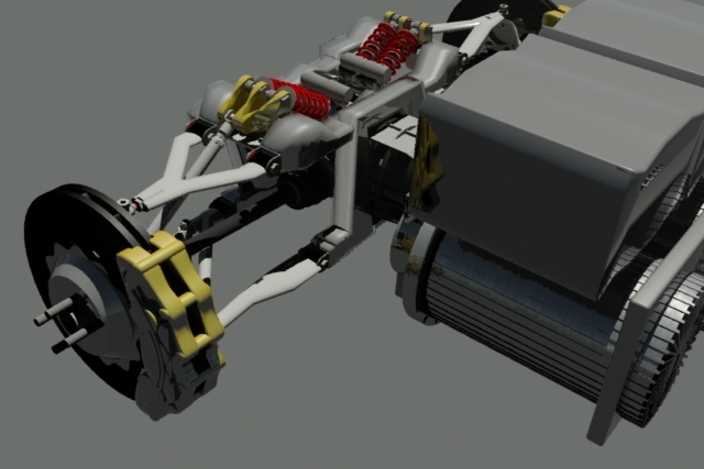

本作品为电动概念车底盘系统三维建模成果，核心围绕推杆式悬架与纯电动力布局展开设计，完整还原了概念电动车行走系统的机械结构逻辑。建模过程中首先搭建整车底盘基准坐标系，以双轴四轮的轮距、轴距参数为定位基础，先完成前后副车架的主体结构建模，副车架采用中空桁架式结构设计，在保证结构强度的同时尽可能降低底盘自重，适配电动车轻量化的设计需求。悬架部分严格按照推杆式悬架的运动原理搭建，逐一完成转向节、控制臂、推杆、摇臂、减震器总成、弹簧组件的零件建模，各铰接点位置经过运动学校核，保证车轮跳动过程中轮距、倾角参数处于合理区间，避免出现轮胎异常磨损的问题；减震器采用横置布局方案，通过推杆将车轮的垂直跳动转化为摇臂的旋转运动，进而压缩减震器与弹簧实现滤震，这种布局可以大幅降低悬架系统占用的垂直空间，为电池组的平铺布置留出充足底盘空间。动力系统部分按照纯电车型的布局逻辑，在底盘中部区域设计了电池包安装位，电池包采用模块化箱体结构，周边设计有防撞加强梁与安装固定点，前后桥位置预留了驱动电机、减速器的安装接口，可适配双电机四驱的动力配置方案。转向系统部分完成了转向拉杆、转向机的结构建模，与前悬架转向节的连接点位置经过匹配，保证转向传动比符合乘用车的操控需求。制动系统部分在四个车轮的轮毂内侧设计了制动盘与制动卡钳的安装结构，卡钳安装点与转向节、后羊角的结构做了适配，避免运动过程中出现干涉。渲染阶段采用哑光金属材质赋予车架、悬架结构件，橡胶材质还原轮胎的纹理与质感，电池包外壳采用磨砂阻燃塑料材质，减震器弹簧做了金属镀锌的质感处理，整体渲染效果清晰展现各部件的装配关系与结构形态，所有零件之间的装配间隙经过校核，不存在结构干涉问题，完整呈现了推杆悬架电动概念车底盘的设计方案，可用于电动车底盘结构教学、概念车方案验证等场景。
