汽车改装等长4-2-1排气歧管结构设计

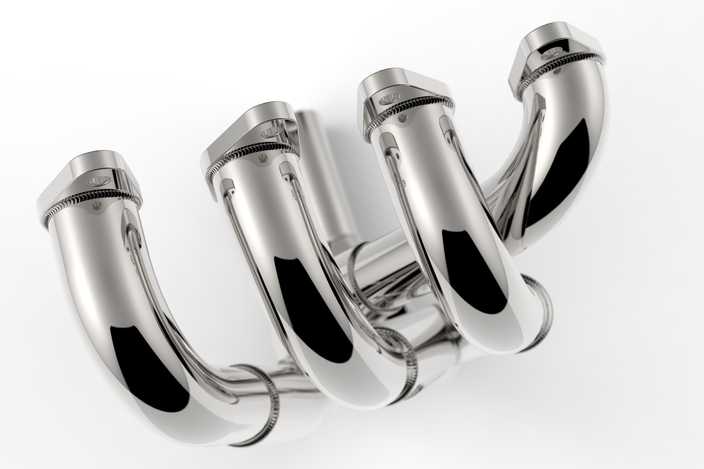

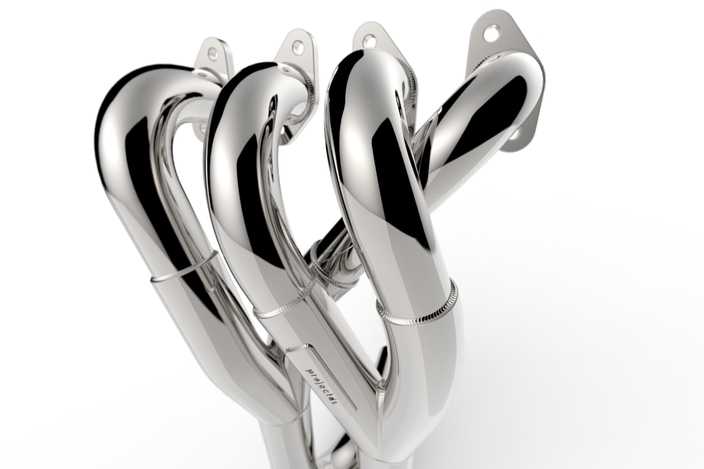

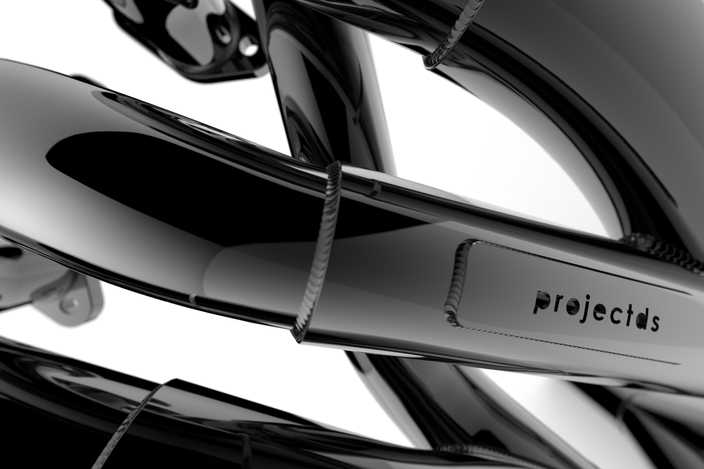

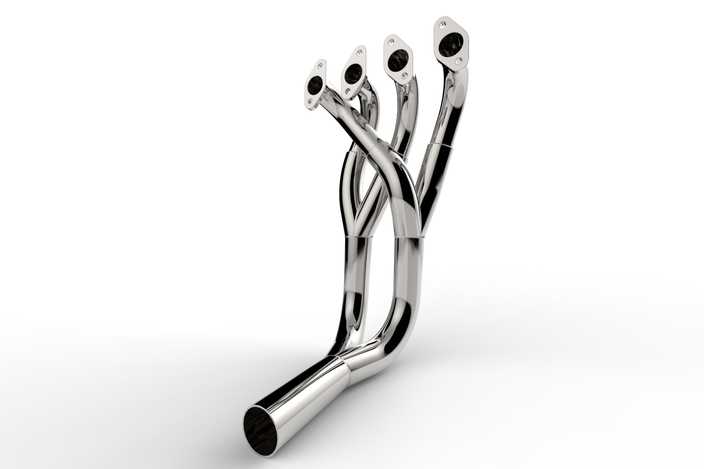

本作品为汽车动力改装领域常用的4-2-1结构排气歧管三维建模作品，建模过程严格遵循排气系统流体力学设计逻辑，首先基于四缸发动机的排气口布局确定四个初级进气支管的安装定位基准，精准匹配发动机缸盖排气侧的安装法兰孔位，保证安装对接的密封性与定位精度。建模阶段采用参数化草绘绘制各段管路的中心走向轨迹，重点控制四根初级支管的长度差值控制在极小范围内，实现各缸排气脉冲的等长干涉优化，避免不同气缸的排气气流相互干扰，提升发动机中高转速区间的排气顺畅度与动力输出响应。管路造型阶段通过扫掠特征生成等壁厚的金属管体，对管路弯折处做平滑曲率过渡处理，避免管路内壁出现突兀折角造成排气紊流，降低排气阻力。歧管中段采用4管转2管的汇流结构，再通过二级汇流整合为单出口结构，每一处汇流位置都做了渐变扩径过渡处理，匹配不同区段的排气流量变化，保证气流从支管到总管的流动平顺性。材质与渲染阶段，为模型赋予抛光不锈钢金属材质，调整材质的反射粗糙度与高光参数，还原改装排气头段常用的亮面抛光金属质感，对管路表面的焊接箍环、安装吊耳、法兰固定孔等细节做了精细化建模，还原真实产品的结构细节。安装法兰部分单独建模，精准绘制螺栓过孔与密封面结构，吊耳位置根据整车底盘布局做了角度优化，保证装车后不会与周边底盘部件发生干涉。整体建模过程兼顾了结构合理性与视觉表现力，既还原了真实4-2-1排气歧管的功能结构特点，也通过高质量渲染呈现出抛光金属部件的精致质感，可用于汽车改装方案展示、排气系统结构教学、改装产品外观验证等场景。
