分体式注塑小鱼儿童玩具结构设计

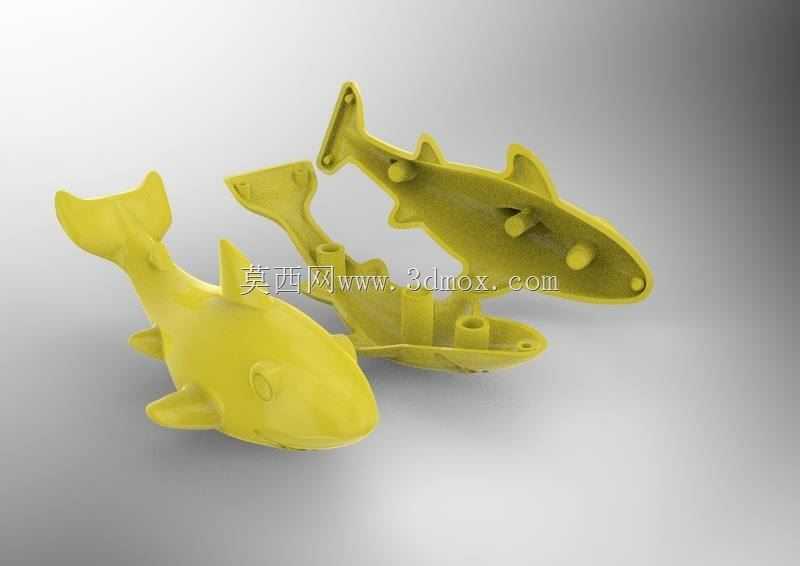

这款分体结构的塑胶小鱼玩具，主要面向低龄儿童玩耍场景设计，可应用于日常亲子互动、幼教机构益智教具、儿童戏水玩具等多个场景，整体采用两半式扣合结构，无需额外紧固件即可完成装配，适配常规卧式注塑机批量生产需求。从功能特性来看，产品整体做了全圆角钝化处理，所有外露棱边均设置了不小于R1.5的圆角，完全避免尖锐边角划伤儿童皮肤的风险，两半壳体扣合后内部预留了标准配重块安装腔，可根据不同使用场景选择是否加装配重，作为戏水玩具使用时，可通过调整配重量实现悬浮、半潜等不同水中姿态，作为普通桌面摆件玩具时，无需加装配重即可保证放置稳定性。设计阶段优先考虑了注塑生产的工艺可行性，两半壳体均采用均匀壁厚设计，整体壁厚控制在1.8mm，避免注塑过程中出现缩痕、缺胶等成型缺陷，壳体内部设置了多组定位柱与卡扣结构，定位柱与对应安装孔的配合间隙控制在0.1mm，既保证装配时的定位精度，又不会出现装配卡滞问题，卡扣的扣合量设置为0.8mm，既保证两半壳体扣合后的连接强度，避免儿童正常玩耍过程中出现壳体松脱，又能满足生产环节的快速装配需求，无需额外使用粘接剂即可完成组装。外形方面整体还原了鱼类的流线型轮廓，鱼鳍、鱼尾部分均做了加厚处理，避免儿童摔落时出现部件断裂，整体外轮廓尺寸控制在120mm长度范围内，宽度约45mm，高度约50mm，尺寸适配低龄儿童的抓握尺度，方便儿童单手握持玩耍。安装边界方面，该产品的注塑模具采用1出2的型腔布局，两半壳体分别在前后模成型，分型面设置在鱼身最大轮廓处，避免出现倒扣结构，无需复杂的抽芯机构即可完成脱模，有效降低模具制造成本与生产过程中的不良率，壳体内部的定位柱根部均设置了R0.5的过渡圆角，避免注塑时出现应力集中导致的柱体断裂，外表面预留了晒纹处理的工艺余量，无需后续喷涂工序即可呈现细腻的磨砂质感，既提升握持手感，又能避免表面留下明显指纹印，适配大规模量产的工艺要求。
