带把手食用油壶吹塑成型模具结构

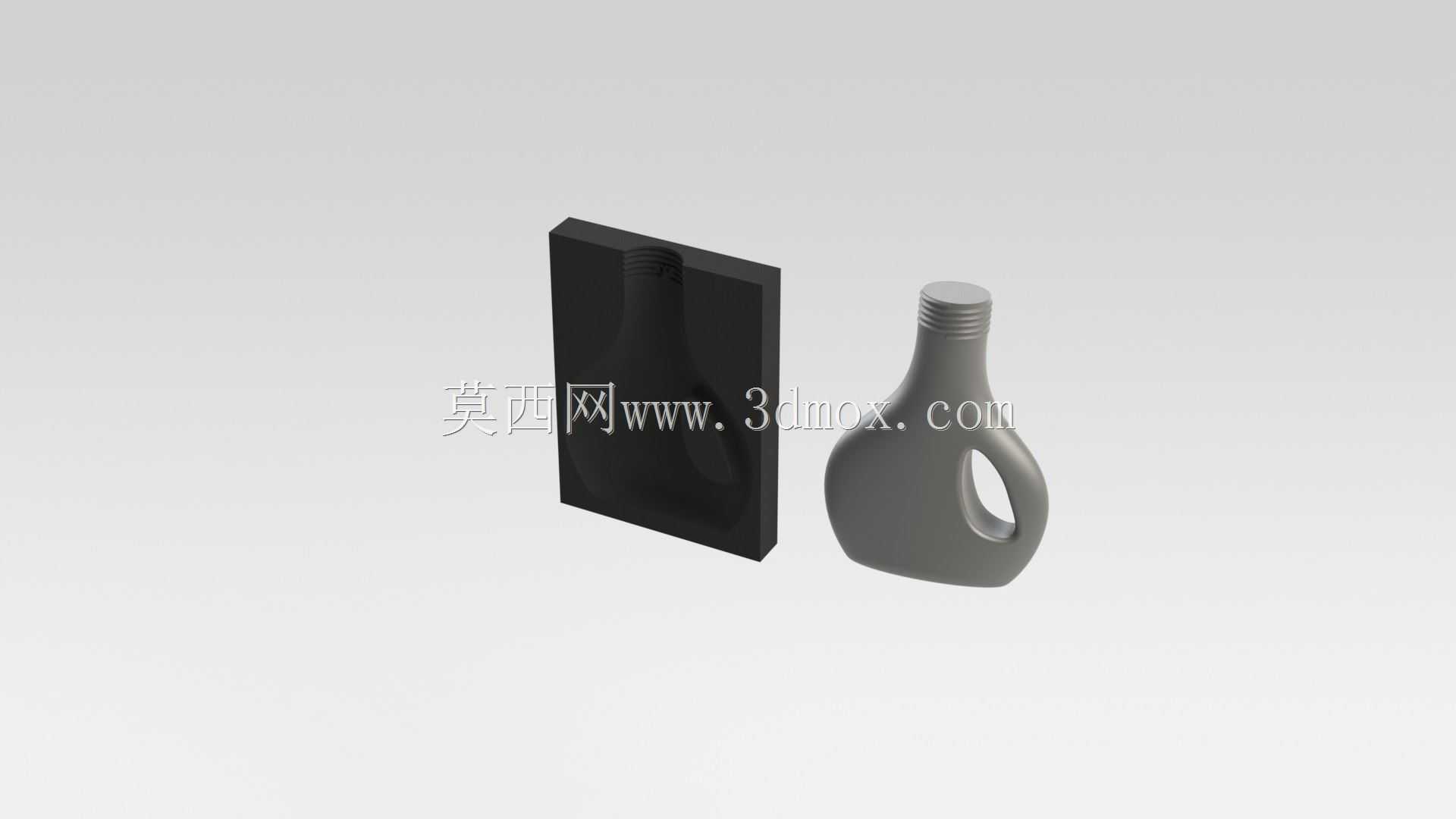

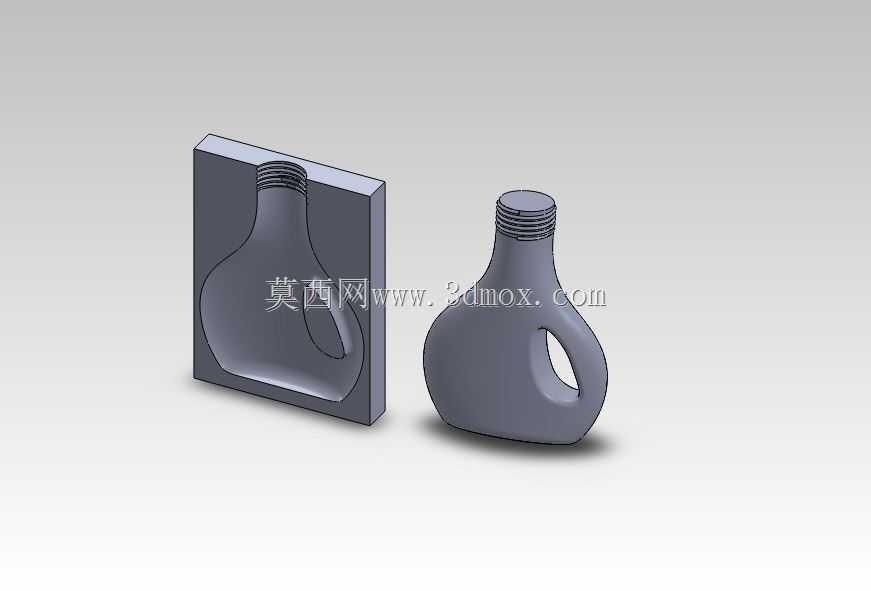

这套结构针对带一体式把手的食用植物油壶设计，匹配吹塑成型工艺的生产需求，核心解决异形把手区域的成型均匀性与脱模顺畅度问题。日常流通的1L-2.5L规格食用油壶多采用这类带把手的结构，相比无把手的直筒瓶型，用户倾倒时握持更稳，不易打滑脱手，尤其适合厨房多油烟的使用场景，沾附油污后也能稳定施力。从结构设计逻辑来看，模具分型面沿着瓶身最大轮廓线设置，把手区域的型腔做了局部加厚的排气槽设计，避免吹塑过程中把手拐角处出现憋气、料厚不足的问题，实际生产中能有效降低该区域的破孔率。瓶身的螺纹区域采用独立的镶块结构，磨损后可单独更换，不用整体报废模腔，能减少生产维护成本。模型里同步呈现了成型后的瓶体成品，瓶身的弧度贴合人手握持的自然曲线，把手内侧的镂空尺寸预留了足够的手指伸入空间，成年男性四指可完全穿入握持，倾倒时手腕不用过度弯折，符合人体工学的施力角度。模具的合模定位采用锥面定位结构，合模时的错位公差可控制在0.02mm以内，避免瓶身出现合模线错位、飞边过厚的问题，减少后续修边的工序量。吹塑成型时，料胚挤出后模具闭合，高压空气从瓶口位置注入，让料胚完全贴合型腔内壁，冷却后开模顶出即可得到成品，这套模具的冷却水路沿着模腔轮廓均匀排布，瓶身不同区域的冷却速率差控制在合理范围，避免成型后出现瓶身收缩变形、把手区域翘曲的问题。实际生产适配常见的挤出吹塑设备，安装时的模架尺寸匹配常规设备的装模空间，不用额外改装设备模板，上下模的开模行程预留了足够的取件空间，成品顶出后不会和模具结构发生干涉。瓶身的壁厚设计做了梯度分布，底部承重区域壁厚稍厚，把手受力区域做了局部加强，瓶身中部的贴标区域壁厚均匀，保证贴标后标签平整无褶皱，不会因为壁厚不均导致标签贴合后出现鼓包、翘边的问题。
