V型12缸汽车动力总成结构展示

　　在高端乘用车辆、高性能赛车以及大马力特种作业车辆的动力匹配场景中，V型12缸动力单元始终是大排量高功率输出方案的典型代表，这类动力装置通过两侧各6个气缸呈V型夹角排布的结构，在有限的机舱纵向空间内实现了更大的总排气量，同时相比直列6缸以上的长缸体结构，大幅缩短了曲轴的总长度，降低了曲轴高转速运转下的扭转变形量，提升了动力输出的平顺性。从实际装车的功能逻辑来看，这套动力结构的核心作用是通过12个气缸内的活塞往复运动，将燃油燃烧产生的热能转化为曲轴旋转的机械能，为整车提供充足的动力储备，由于气缸数量多，单缸做功间隔角更小，动力输出的脉冲波动被大幅抵消，即使在低转速区间也能输出充沛的扭矩，适配豪华车型对行驶平顺性、高负载工况下动力储备的严苛要求。

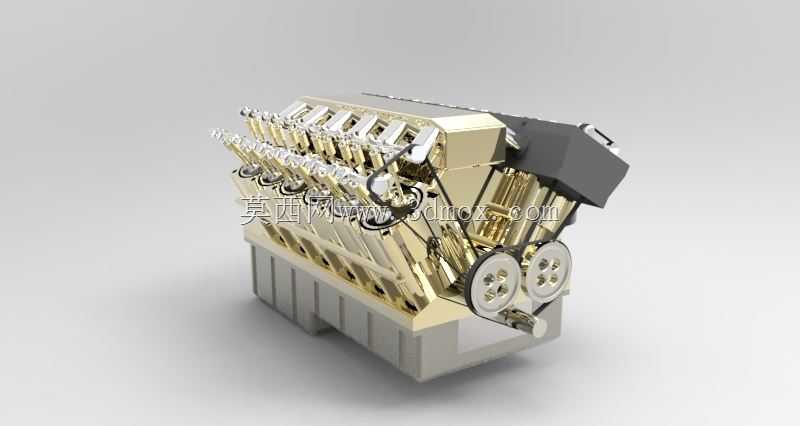

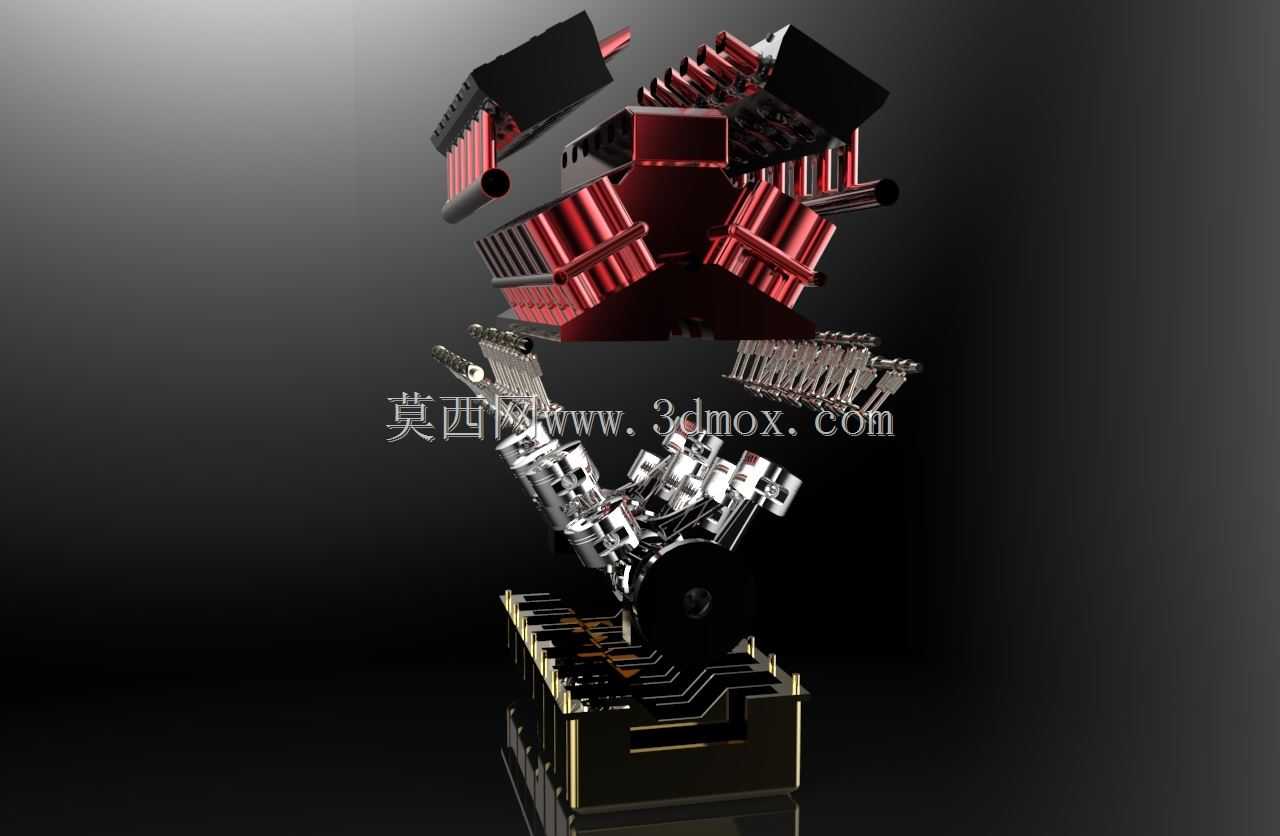

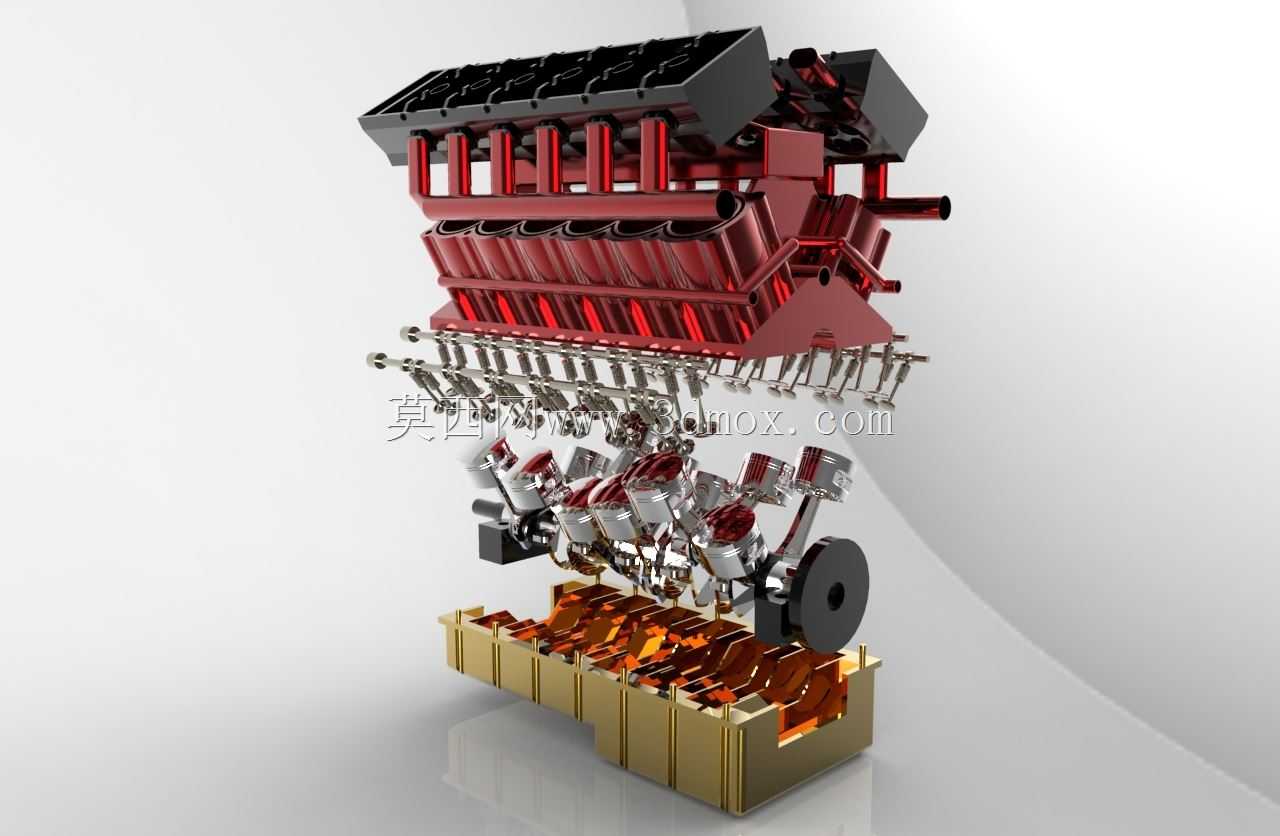

　　从结构设计的思路来看，V型夹角的选取是整个动力单元布局的核心前提，夹角角度需要兼顾两侧气缸的进排气歧管布置空间、配气机构的安装便利性、以及整机运转的一阶二阶振动平衡，两侧缸盖分别集成了进排气道、气门组件与凸轮轴安装位，图中展示的红色结构部分为两侧的进气歧管总成，采用等长度歧管设计保证各气缸的进气量均匀一致，避免因进气偏差导致的各缸做功不均问题。配气机构部分采用顶置凸轮轴布局，通过气门挺柱、推杆与凸轮轴配合，精准控制每个气缸的进排气门开闭时机，匹配不同转速下的进气效率需求，图中裸露的银色杆状组件即为气门与挺柱结构，在装配状态下这些部件会被气门室罩完全封闭，通过机油润滑实现低磨损运转。

　　曲轴作为动力输出的核心旋转部件，布置在V型气缸的夹角下方位置，12个曲柄销分别对应两侧气缸的活塞连杆，每个连杆轴颈匹配两个气缸的连杆组件，通过合理的配重设计平衡活塞往复运动产生的惯性力，不需要额外加装平衡轴就能实现极佳的运转平稳性。活塞组件通过活塞销与连杆连接，在气缸套内做上下往复运动，活塞环组负责密封燃烧室的高压燃气，同时将活塞头部的热量传导至缸壁实现散热，油底壳布置在整机的最下方，也就是图中展示的金色壳体部分，采用冲压或铸铝结构，内部设置挡油板与机油集滤器安装位，用于存储润滑系统的机油，同时收集从各运动部件回流的机油，为整机润滑系统提供稳定的介质存储。

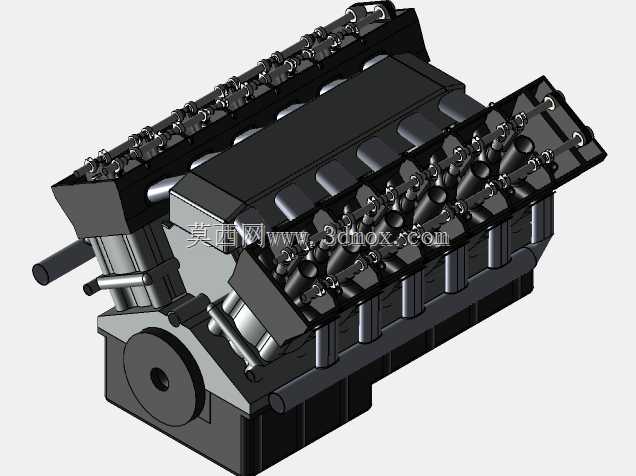

　　从安装边界的尺寸控制来看，这类V12动力单元由于采用V型布局，整机长度相比同排量直列发动机缩短约三分之一，能够适配高端车型前置机舱的横向布置需求，但是宽度方向尺寸相比V6、V8发动机更大，在机舱布置时需要预留两侧排气歧管、涡轮组件（若为增压版本）以及发动机悬置的安装空间，整机的安装支点通常布置在缸体两侧与变速箱连接端，通过橡胶悬置与车架连接，隔绝运转振动传递到驾驶舱。在实际的结构设计验证过程中，这类三维结构模型可以用于检查各部件之间的装配间隙，比如活塞在上止点时与气门的安全距离、曲轴旋转时连杆与缸体的运动干涉、进排气歧管与周边附件的安装空间匹配，提前规避实物样机阶段出现的装配干涉问题，同时也可以用于教学场景下的动力结构原理演示，直观展示四冲程发动机从进气、压缩、做功到排气的完整工作流程，以及各运动部件之间的运动配合关系。在性能开发阶段，基于三维模型还可以开展冷却水套的流场分析、曲轴系的强度仿真、配气机构的运动学仿真，提前识别结构设计中的薄弱点，减少物理样机的迭代次数，缩短动力总成的开发周期。
