船型翘板单电开关及注塑模具结构

这套结构覆盖翘板开关成品与对应注塑模具两部分，在小电器、电源控制盒、设备操作面板上十分常见。日常选型时，工程师最先确认的不是外观颜色，而是安装开孔边界、引脚间距与操作行程，这些尺寸直接决定开关能否卡入面板、能否在有限壳体内完成接线，以及按压时是否会与周边旋钮、指示灯发生干涉。

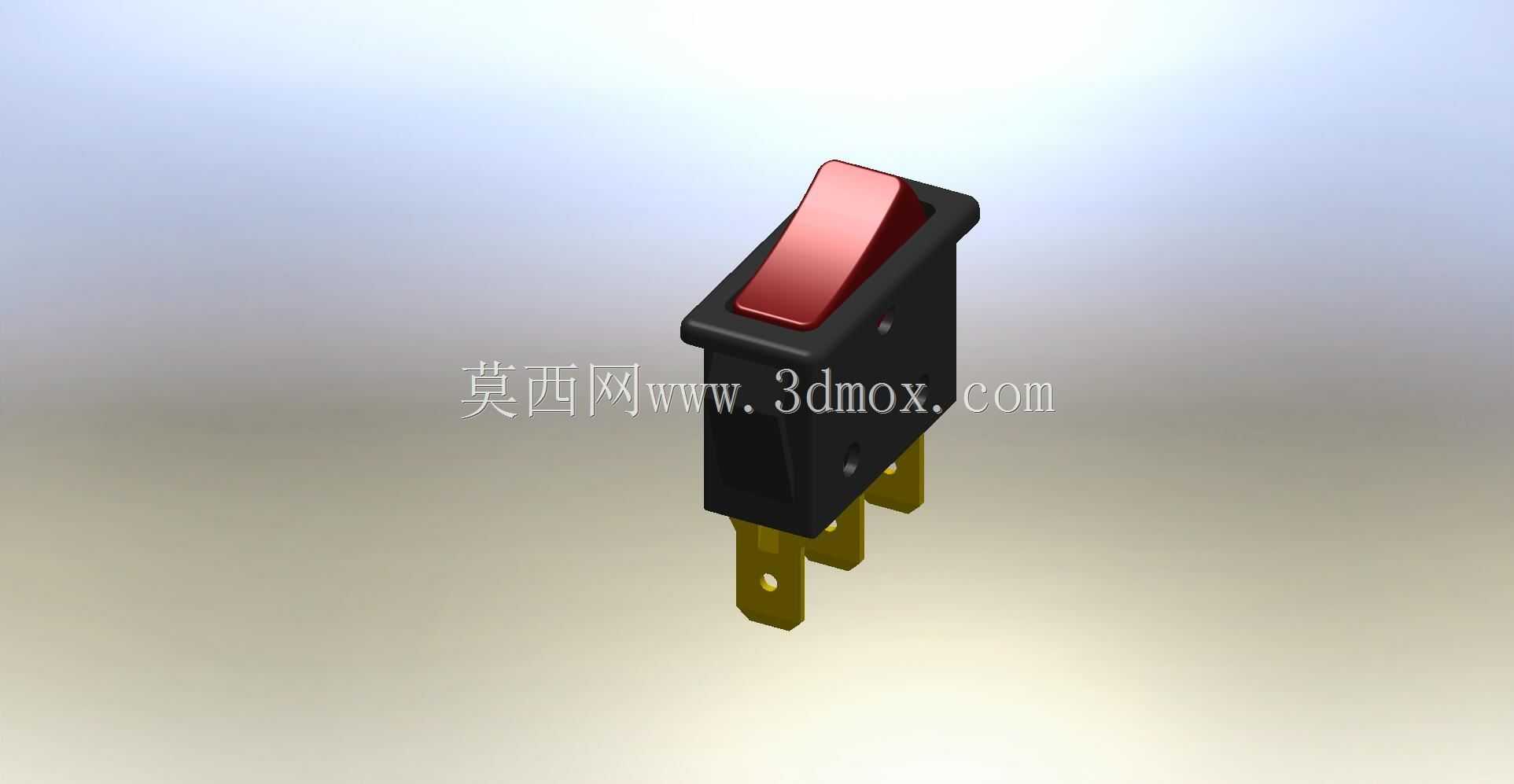

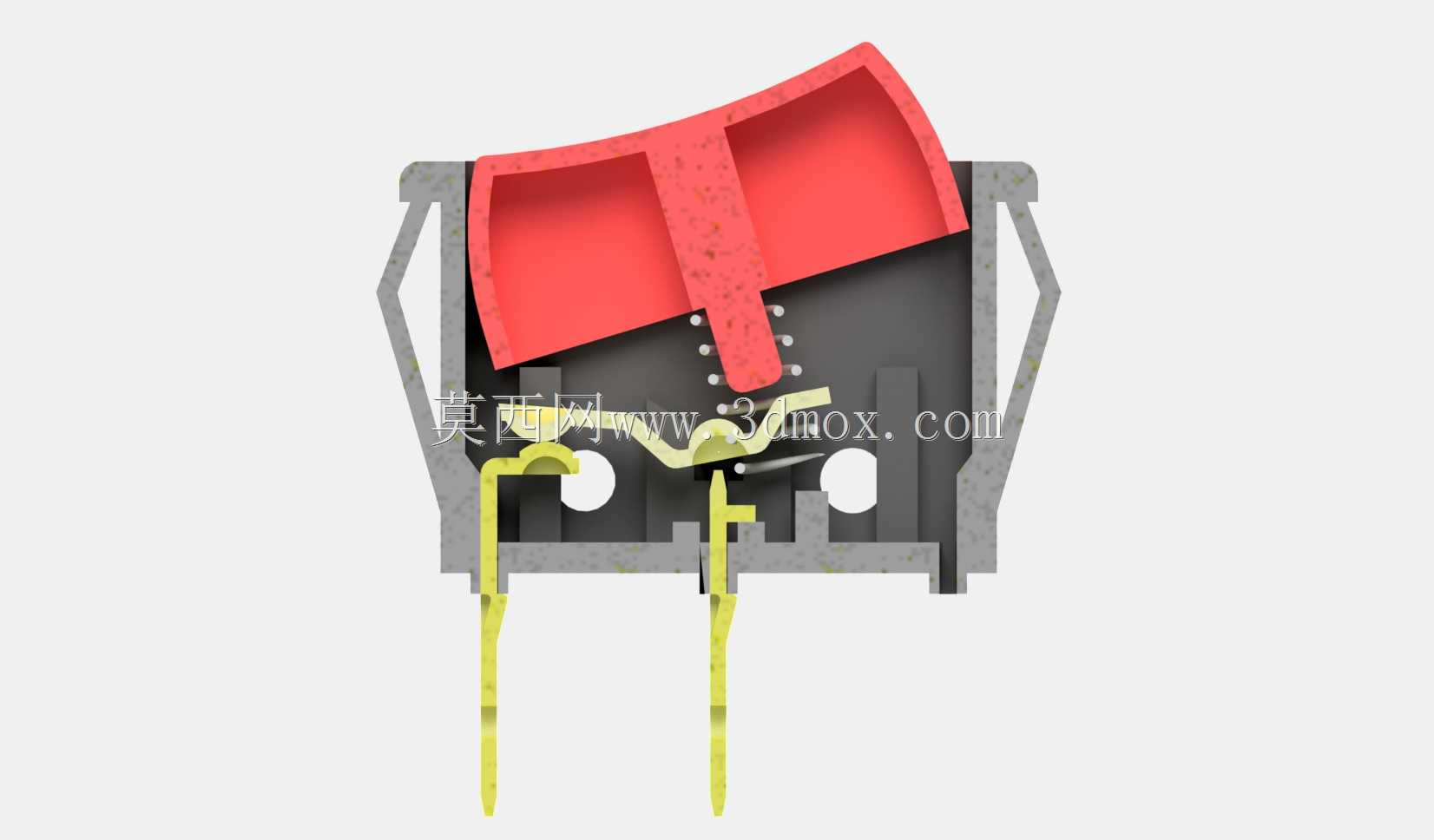

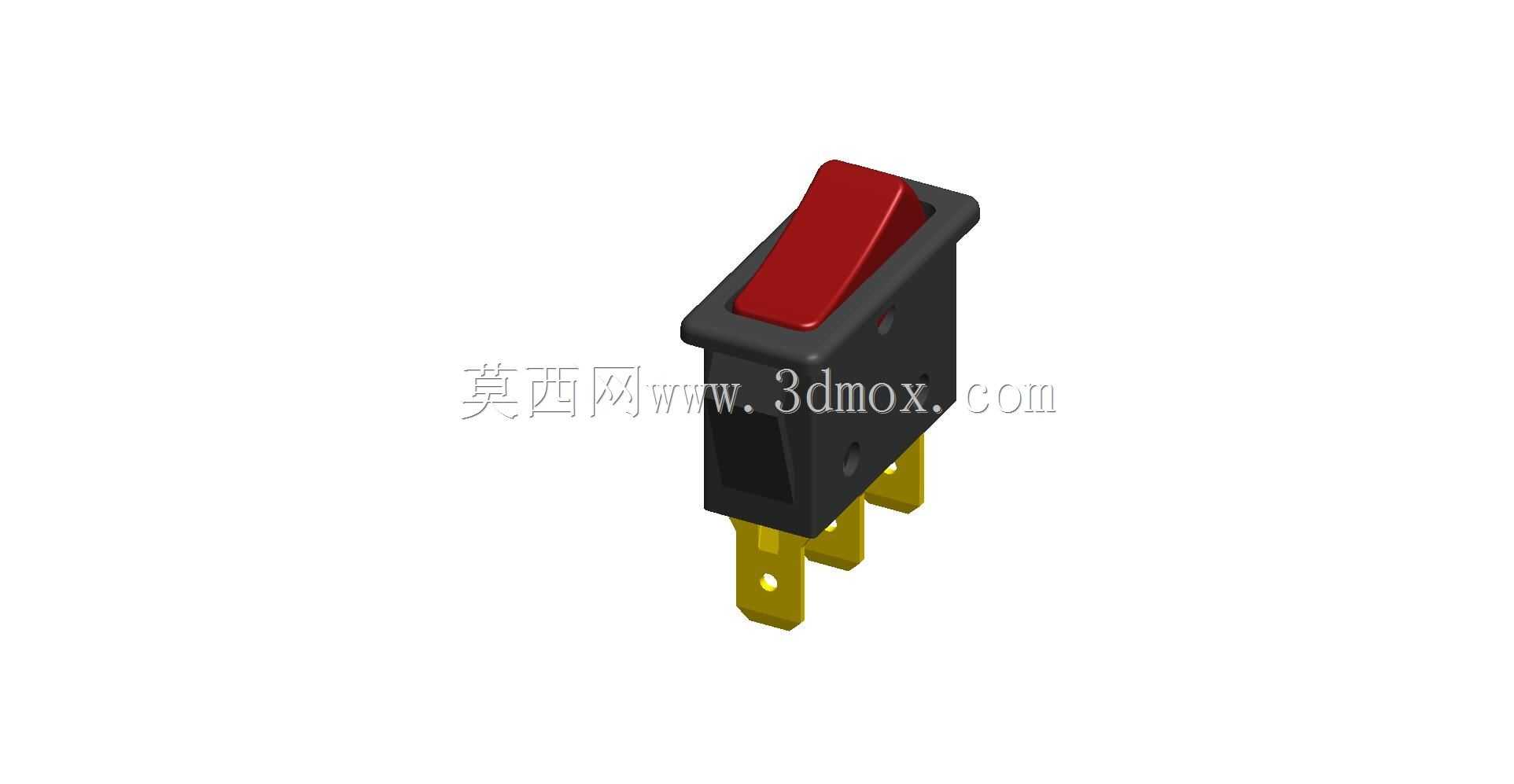

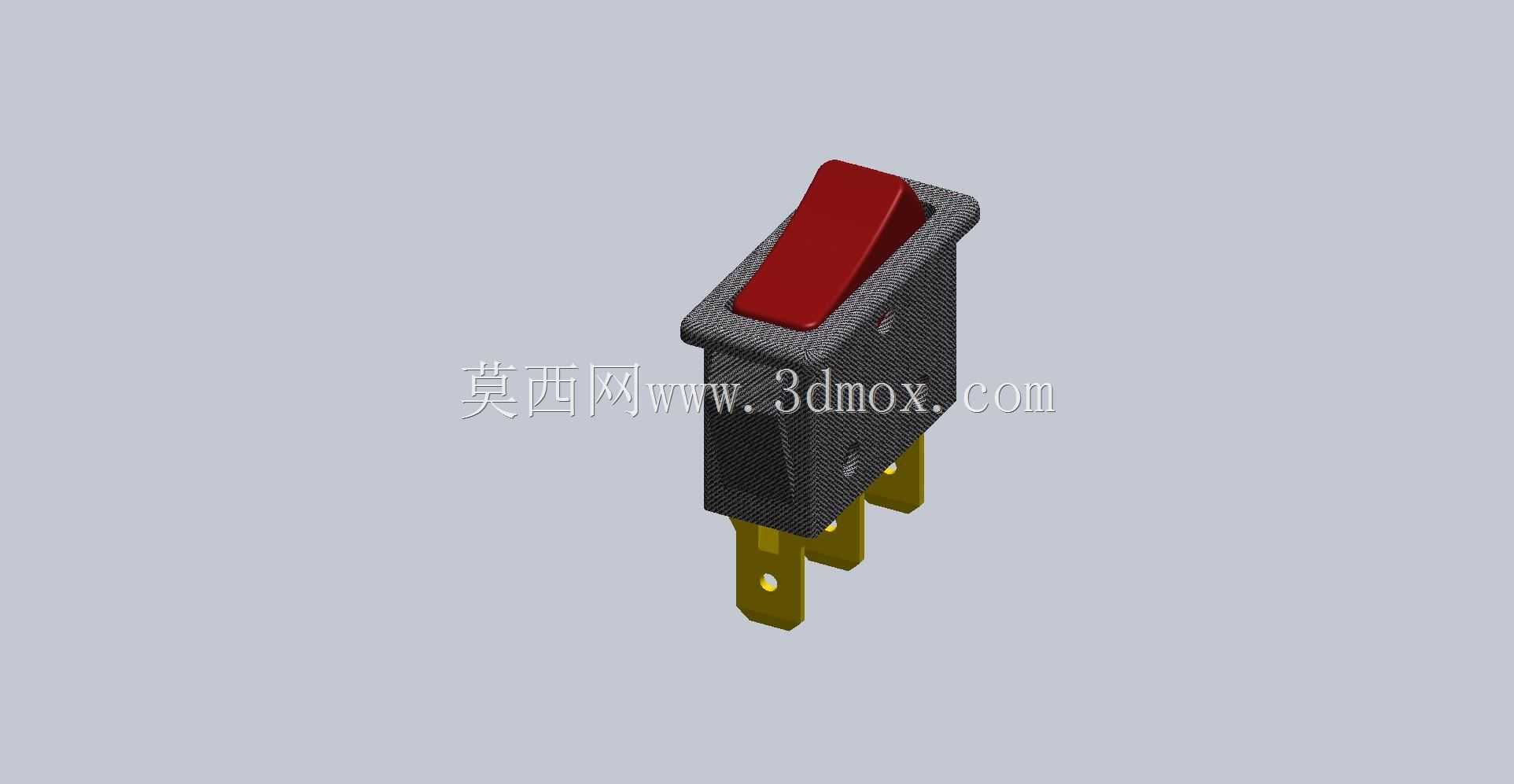

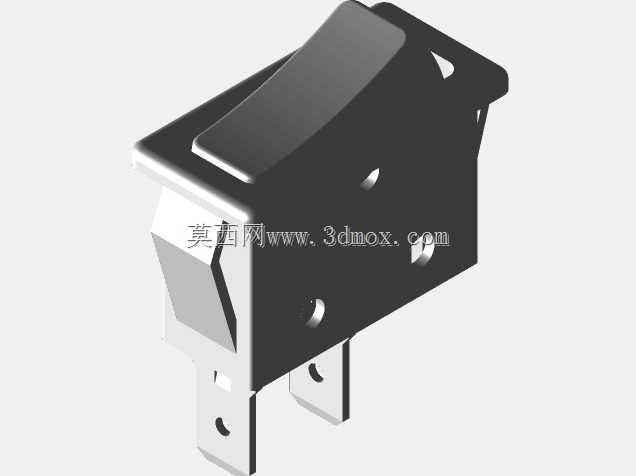

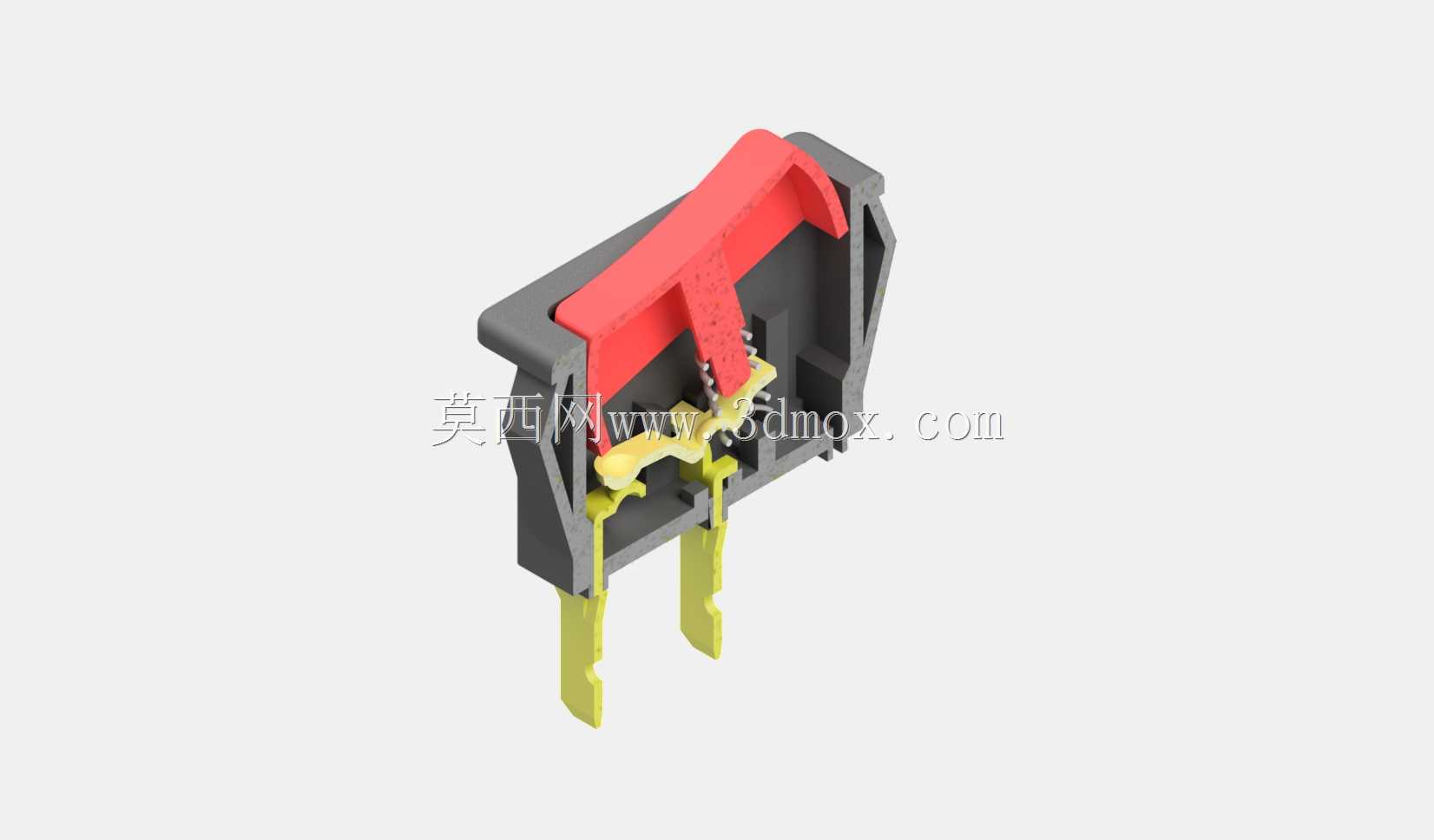

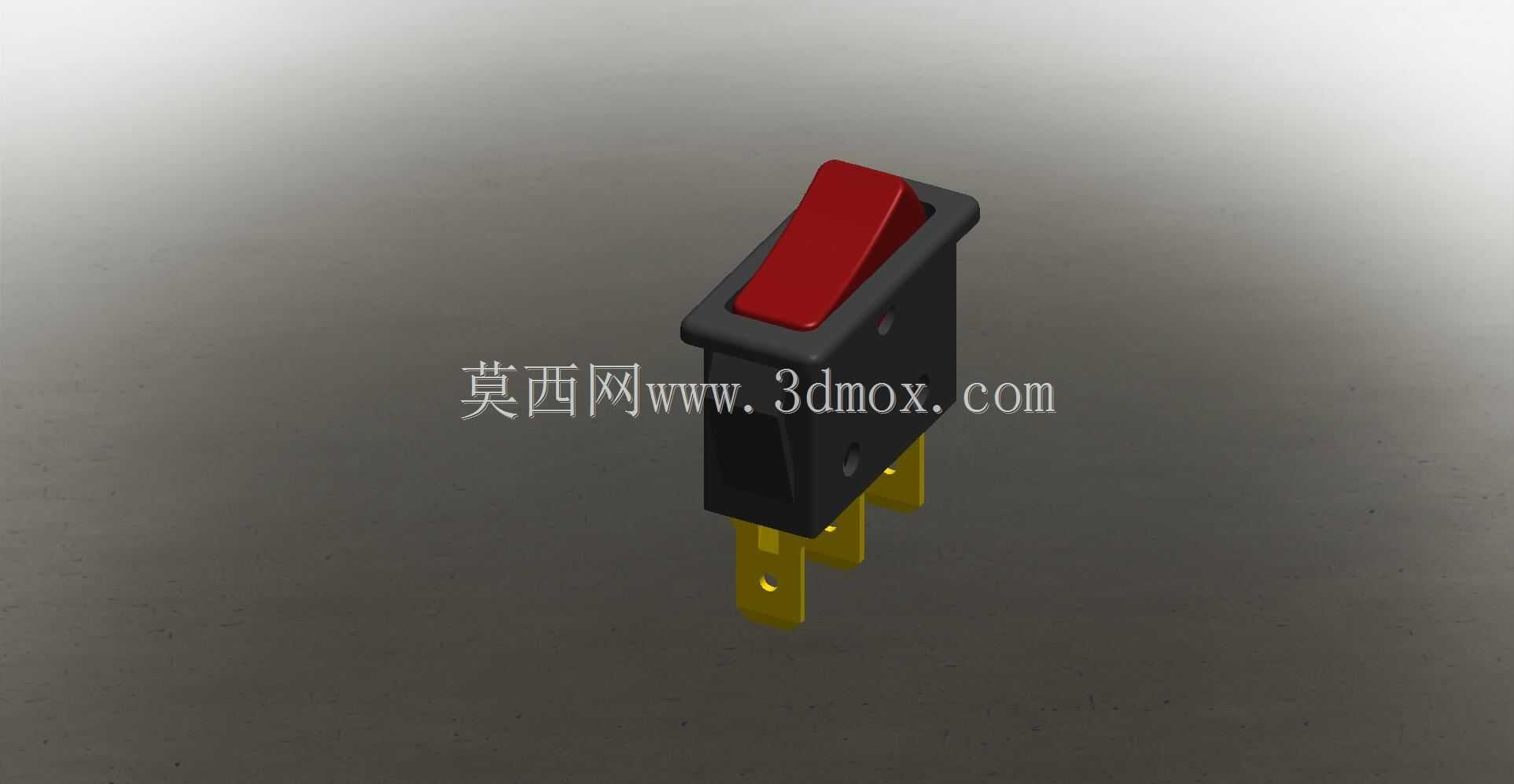

从功能上看，该类单电开关承担小电流回路的通断任务，红色翘板既是操作件，也是状态识别件。翘板绕内部支点摆动，下压一侧时推动导电接触件完成触点闭合或断开，松开后依靠弹性件保持当前档位。设计中需要控制翘板与外壳之间的间隙：间隙过小会因塑料件公差累积出现卡滞，间隙过大则容易进灰、晃动，操作手感松散。外壳多采用阻燃绝缘塑料，引脚从本体底部伸出，既保证焊板或接线后的机械强度，也让带电部分与安装面板保持足够爬电距离。

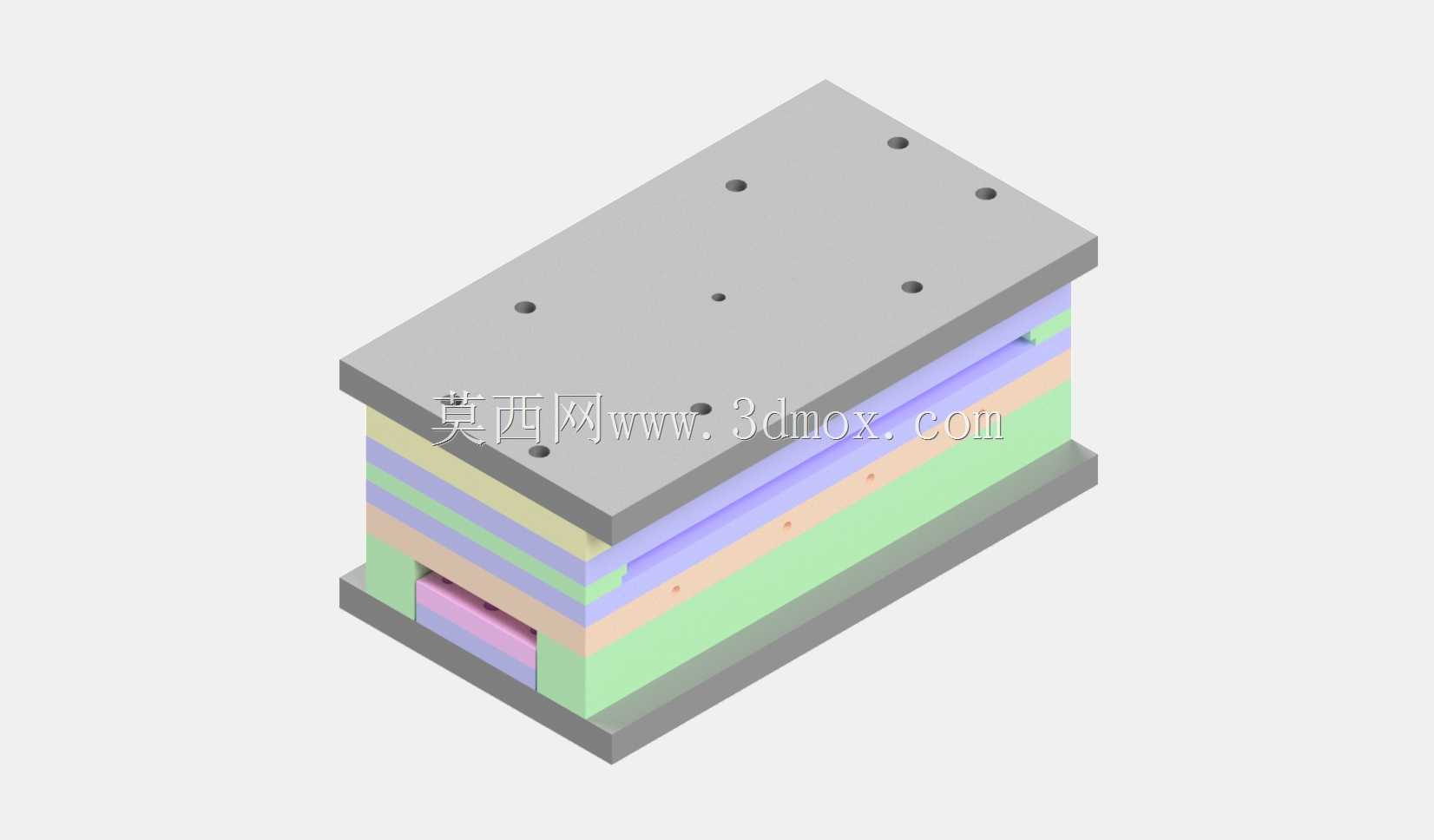

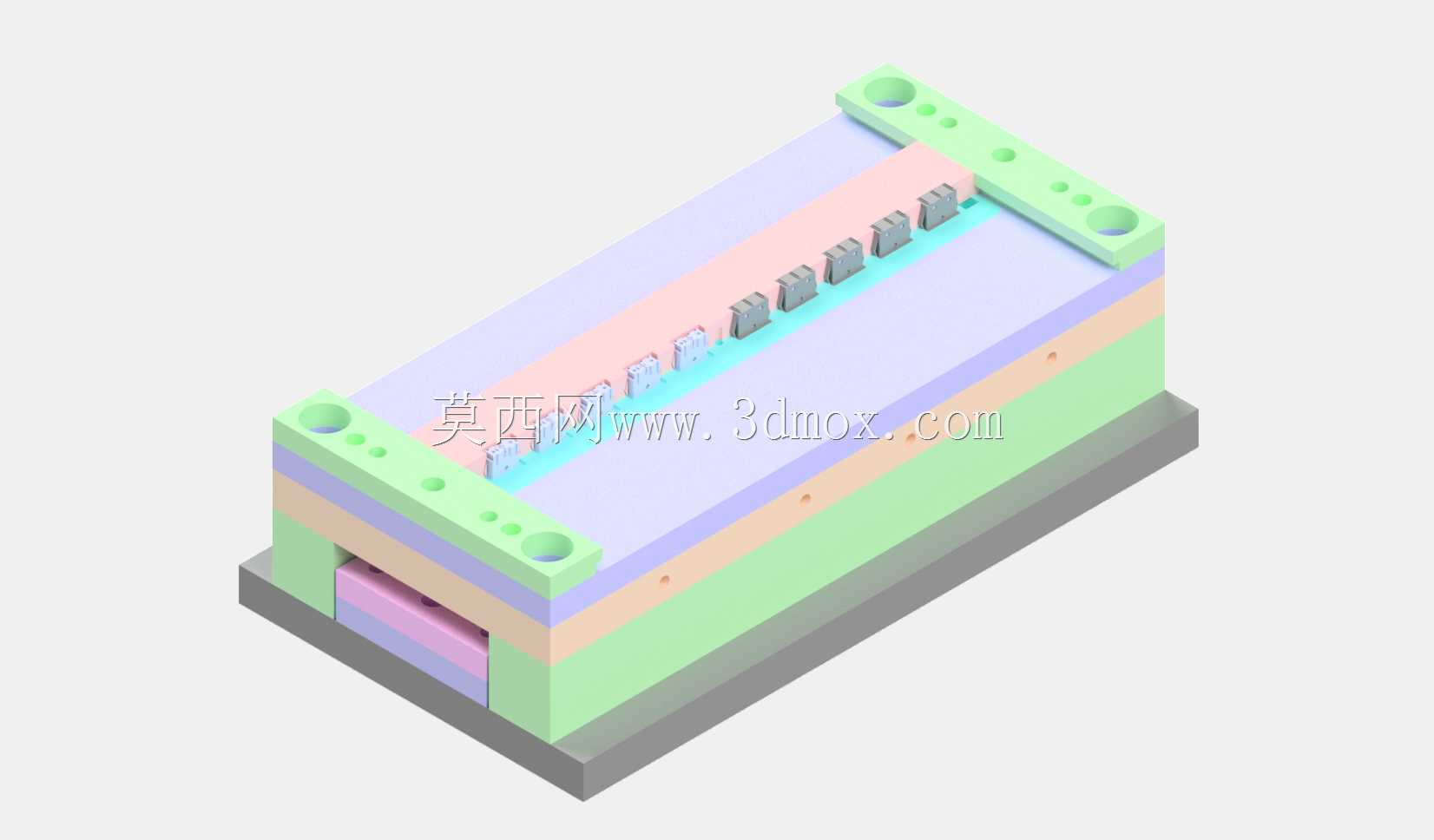

模具部分围绕开关塑料件的成型难点展开。外壳属于薄壁盒体，侧壁带有安装卡位和引脚让位槽，分型面不能简单切在最大轮廓处，否则会在外观面留下明显夹线，也会影响翘板装配面的平整度。模型中对插穿、碰穿位置做了区分，引脚过孔区域需要重点控制封胶尺寸，避免长期生产后产生飞边。翘板件表面带有弧度，顶面要求光滑，浇口位置宜设在非外观侧或边缘隐蔽处，减少熔接痕对外观和强度的影响。

冷却与顶出同样影响量产稳定性。薄壁件填充快，但冷凝也快，若冷却回路离型腔过远，局部收缩会造成壳体翘曲，装配后出现开关卡紧或回弹无力。顶针布置应避开薄壁锐边和后续密封面，优先布置在筋位、凸台周边，使顶出力均匀分散。对模具工程师而言，这类产品尺寸虽小，却很考验细节：拔模斜度要兼顾脱模与装配，筋位厚度不能超过主壁过厚比例，否则表面缩痕会直接影响成品外观。

三维建模时，建议先把开关装入目标面板进行运动校核，确认按压角度、手指操作空间和焊接高度，再反向约束外壳、翘板、触点及引脚位置。模具结构则应在成品尺寸冻结后展开，重点检查分模线、滑块行程、顶出行程与冷却通道之间的空间关系。这样完成的结构不仅能满足单个零件成型，也能直接服务于小电器控制部件的批量化生产。
