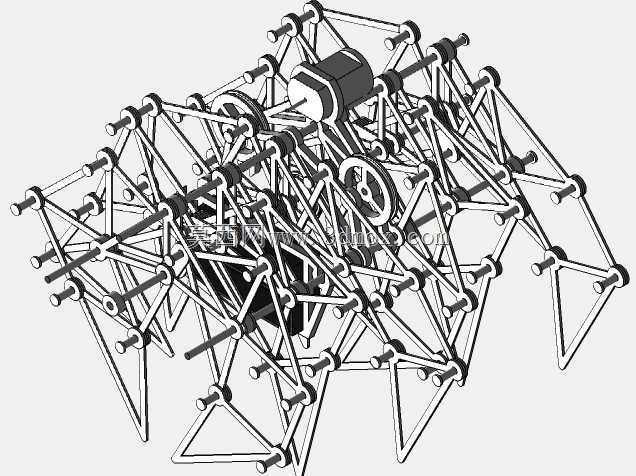

可3D打印仿生多足步行机械结构

这款仿生多足步行结构依托连杆传动原理实现连贯的行走动作，整体采用对称式桁架布局，所有杆件通过铰接点连接形成闭环传动链，动力输入后可带动多组机械足按预设轨迹交替抬升、前移、落地，无需复杂电控即可实现平稳的直线行进，适合作为机械原理教学演示载体、创意仿生装置原型使用。从设计逻辑来看，整套结构优先考虑3D打印的工艺适配性，所有杆件均采用等截面杆状结构，无大角度悬挑与封闭空腔，打印时无需额外添加支撑即可完成成型，铰接位置预留标准安装孔位，打印完成后仅需使用对应规格钻头对孔位进行简单铰削，去除打印层纹带来的尺寸误差，即可穿入销轴完成装配，孔位公差设计预留了0.1-0.2mm的装配余量，既保证铰接转动的灵活性，又不会出现过大的旷量影响动作精度。从安装边界来看，整套结构的动力模块布置在主体框架的中心位置，重心落在多组足端的支撑多边形范围内，行进过程中不会出现侧翻风险，足端的运动轨迹经过反复迭代优化，抬升高度足够越过常规桌面的细小障碍物，落地时的支撑角度经过计算，可保证单足支撑阶段的结构稳定性，相邻杆件的运动间隙经过校核，动作过程中不会出现杆件干涉卡滞的问题。在实际应用场景中，该结构既可以作为高校机械原理课程的连杆机构教学案例，帮助学生理解闭环连杆的运动轨迹设计方法，也可以作为创客制作仿生步行玩具的基础原型，通过更换不同长度的杆件调整步幅与抬升高度，适配不同的行进场景需求，还可以加装小型传感器与控制模块，拓展为简易的环境探测步行机器人载体，整体结构的零件通用性强，损坏后可单独重新打印对应杆件替换，维护成本极低。结构的受力传递路径经过优化，行进过程中地面的支撑力通过足端杆件直接传递到主体框架，动力输出轴的受力均匀，不会出现单侧受力过大导致的轴件变形问题，所有铰接点的受力方向均沿杆件轴向，可最大限度减少铰接处的磨损，延长结构的使用寿命。
