大尺寸越野大脚怪物卡车结构设计

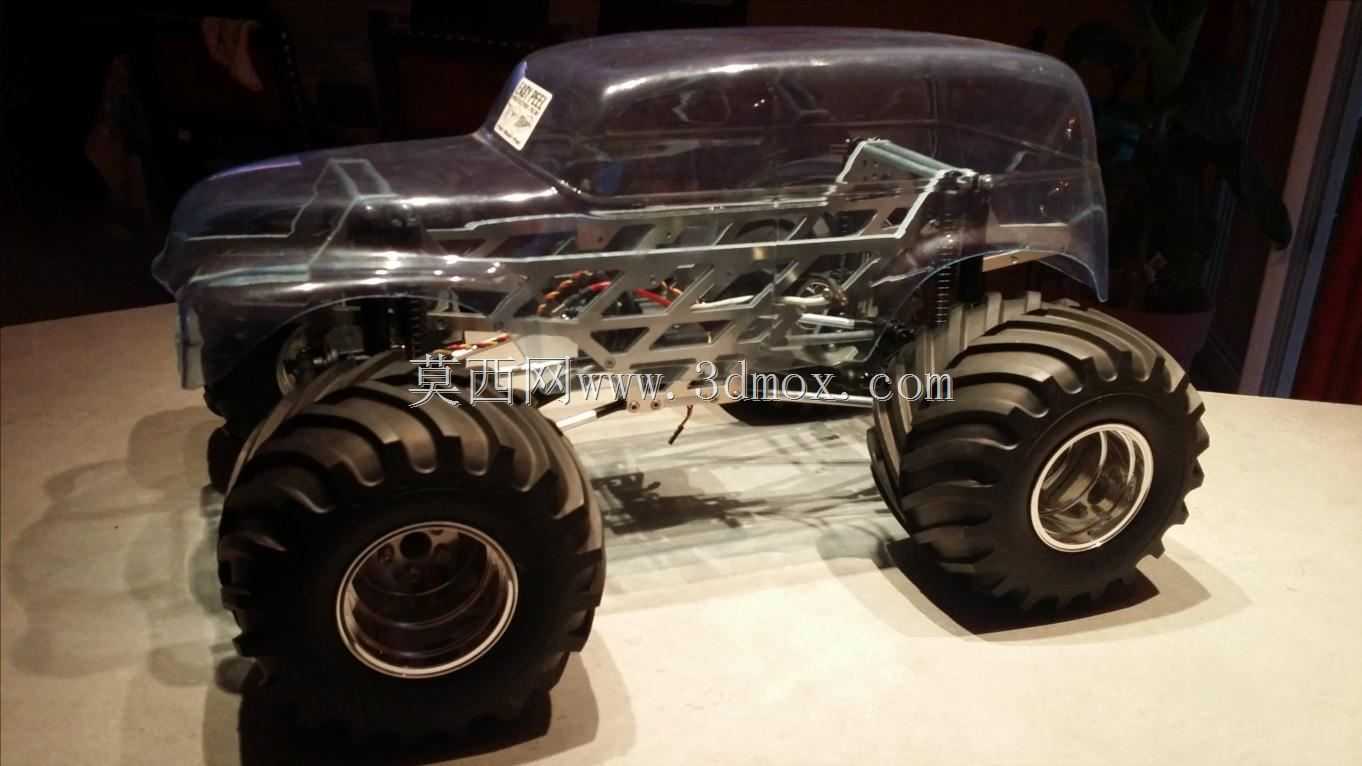

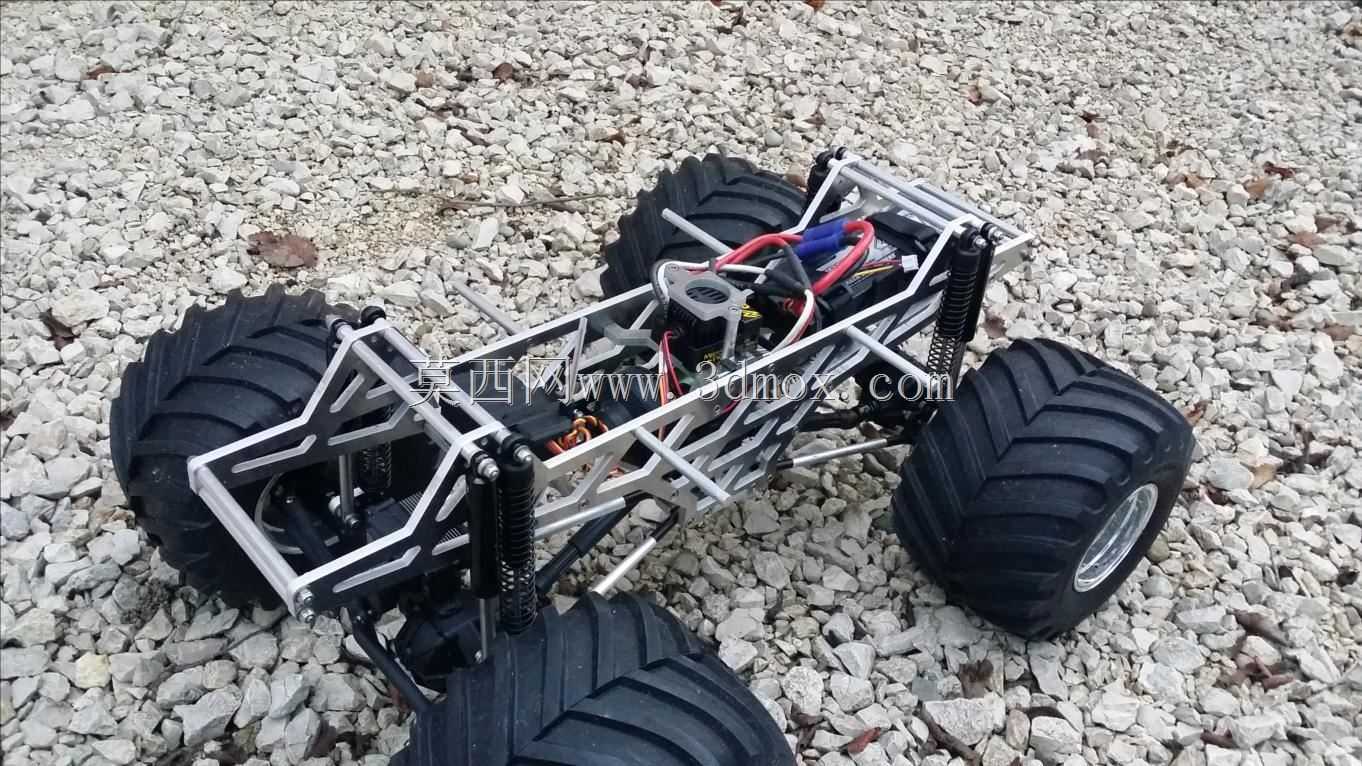

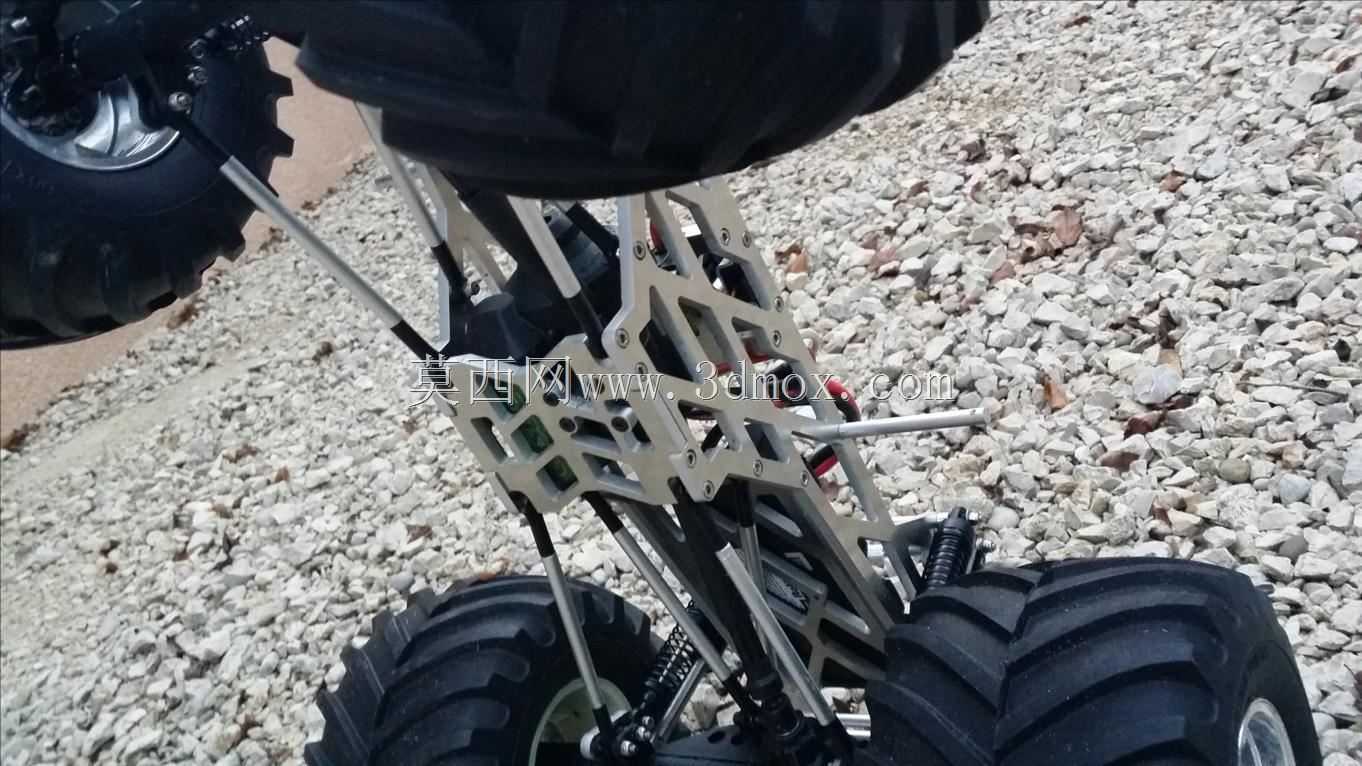

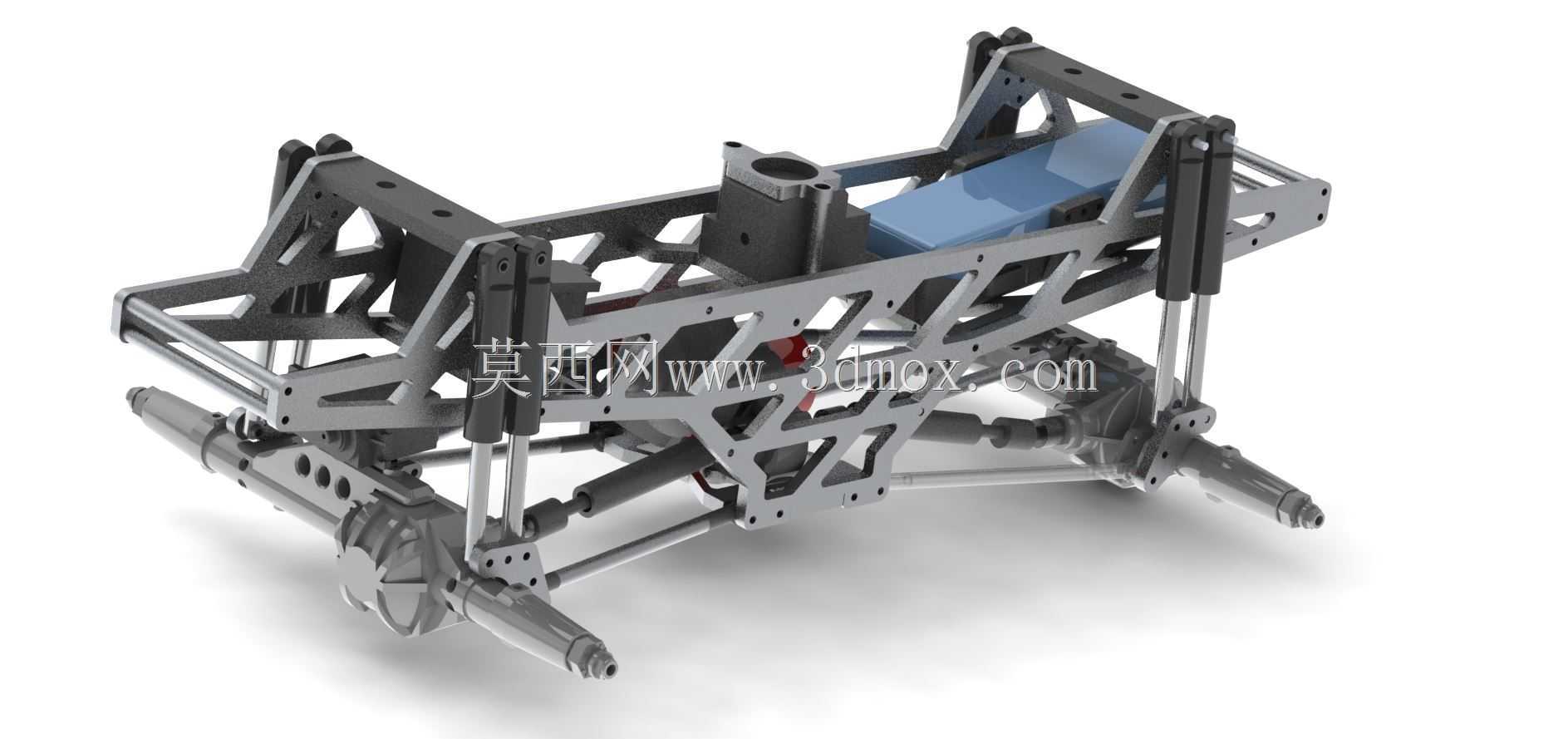

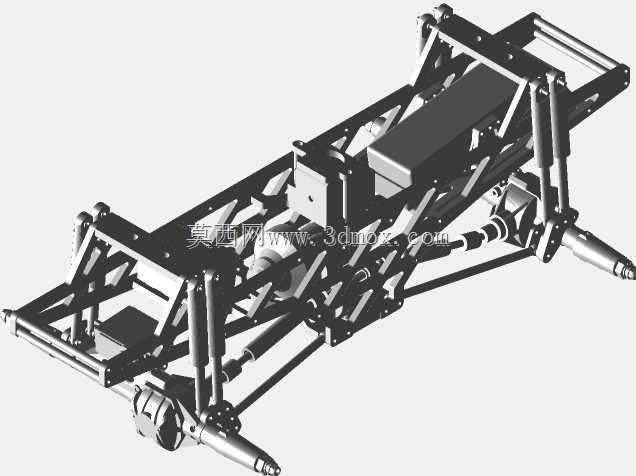

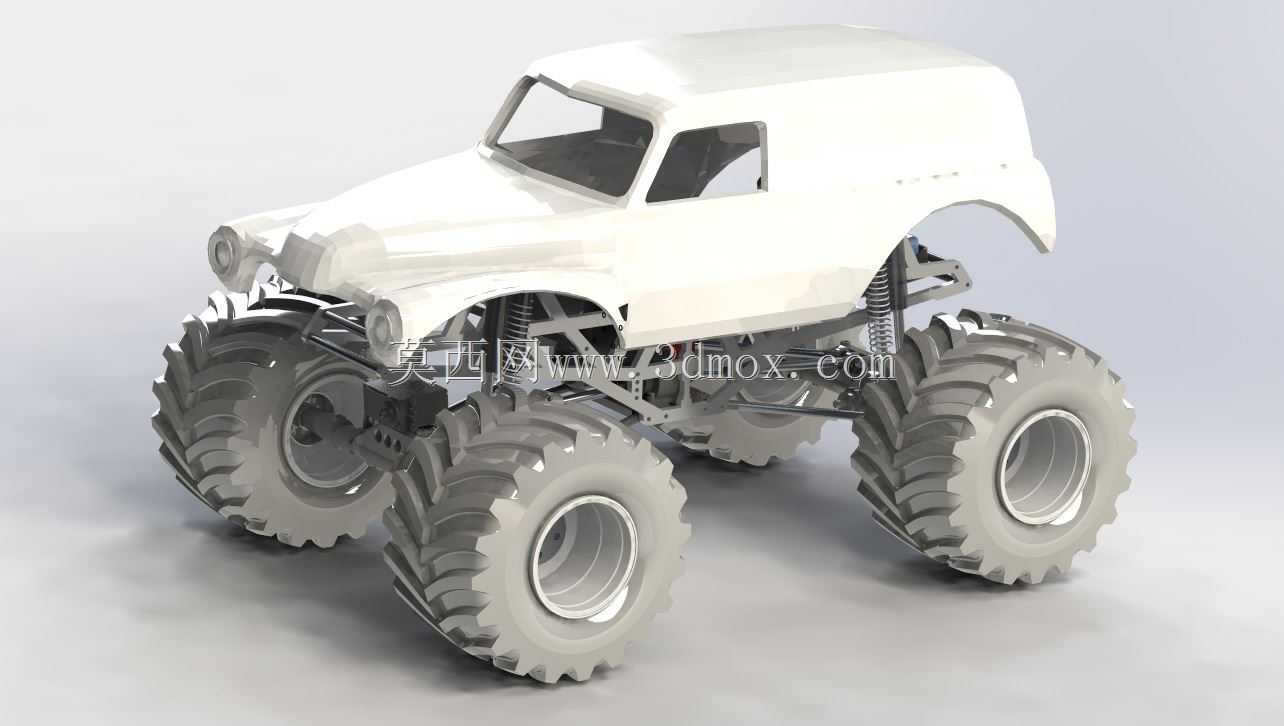

这款大脚怪物卡车的设计核心围绕极端非铺装路面的通行需求展开，区别于常规民用越野车辆，其底盘离地间隙被大幅提升，配合大尺寸深花纹越野轮胎，可应对乱石堆、泥泞洼地、陡坡等常规车辆无法通行的复杂地形，常见于户外越野展演、特技赛事场景，也可作为特种作业小型平台的改装基底，适配复杂野外区域的短途通行需求。设计过程中优先考量了悬挂系统的行程冗余，长行程螺旋弹簧搭配双向阻尼减震器的布局，能够在车轮大幅跳动时始终保持轮胎与地面的接触面积，避免单轮悬空失去抓地力，同时减震器的阻尼调校偏向大冲击吸收，可缓冲从高处落地时的瞬间冲击力，保护底盘结构件不受过载损伤。底盘框架采用激光切割铝制构件拼接，5毫米厚度的铝板兼顾了结构强度与整车轻量化需求，拼接位置预留了标准安装孔位，可根据后续改装需求调整护板、电池仓、舵机等部件的安装位置，无需对主框架进行二次切割破坏原有结构强度。传动系统采用轴向传输布局，动力从动力单元输出后通过传动轴直接传递至前后桥，减少了中间传动环节的动力损耗，差速器位置做了抬高处理，避免越野过程中硬物磕碰差速器壳体造成传动故障。车身外壳采用简化的复古厢式车造型，轮拱位置做了大尺寸外扩与切角处理，完全避让开大行程悬挂的跳动边界，即使悬挂压缩到极限行程，轮胎也不会与轮拱发生剐蹭；外壳与底盘的连接点设置在底盘框架的主梁位置，采用快拆结构固定，方便日常维护时快速拆卸外壳检修内部部件。轮胎采用深人字花纹设计，胎块高度远大于常规越野轮胎，在泥泞路面可以快速切入泥层获得抓地力，在硬质碎石路面也能通过胎块的形变贴合不规则地面，轮毂采用大尺寸负偏移设计，加宽了整车轮距，大幅提升了侧倾稳定性，适配大脚车高速过弯、飞坡落地时的侧向受力需求。转向系统采用大舵角设计，转向拉杆位置做了抬高处理，避免越野过程中被地面硬物撞击变形，同时转向舵机安装位预留了不同规格舵机的安装孔，可根据使用需求更换更大扭矩的舵机，适配更大尺寸的轮胎改装。整车的管线布局全部沿底盘主梁内侧走线，通过线卡固定在框架上，避免外露管线被树枝、碎石刮蹭破损，电池与电控部件的安装位置设置在底盘重心最低处，进一步降低整车重心，减少极端工况下的翻车概率。
