迷你夸克轻型滑翔飞机三维建模作品

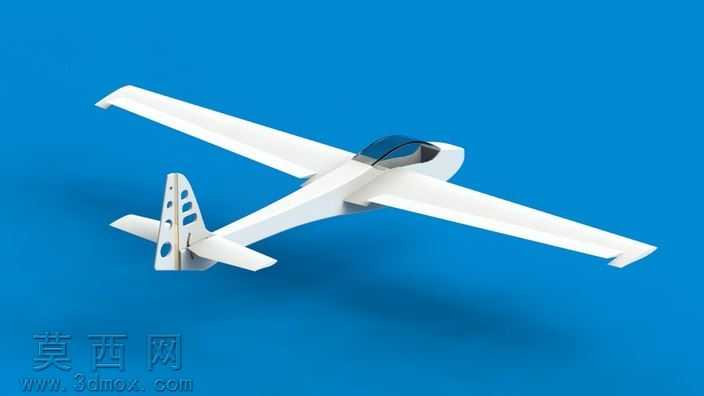

本作品为迷你夸克轻型滑翔飞机的三维建模成果，建模过程围绕真实轻型滑翔机的气动外形与结构逻辑展开，首先通过参考同级别滑翔机的翼展比例、机身截面参数确定整体尺寸基准，设定翼展为1.67米，匹配航模级别的尺寸规格。建模阶段优先构建机身主体曲面，采用多段放样的方式勾勒出从机头到机尾的流畅流线型轮廓，重点优化座舱区域的曲面过渡，保证弧形座舱盖与机身蒙皮的衔接顺滑无折角，还原轻型滑翔机低风阻的外形特征。机翼部分采用对称翼型截面设计，通过拉伸结合翼稍切角的处理方式，还原长展弦比机翼的结构形态，同时在机翼与机身的连接位置做了一体化曲面合并处理，避免出现生硬的拼接缝隙，保证整体气动外形的完整性。尾翼部分包含垂直尾翼与水平尾翼，其中垂直尾翼设计了规则排列的减重镂空结构，在还原真实机型结构细节的同时，也体现了航模设计中兼顾结构强度与轻量化的设计思路，水平尾翼则做了小幅上反角处理，匹配滑翔机的飞行稳定性需求。材质与渲染阶段，机身整体采用哑光白色航空蒙皮材质，调整材质的粗糙度参数模拟真实玻璃钢蒙皮的细腻质感，座舱盖部分采用半透明深色亚克力材质，添加轻微的反射效果模拟玻璃的光学特性，尾翼镂空区域做了边缘倒角处理，避免渲染时出现锐利的黑边瑕疵。场景搭建选用纯色蓝色背景，搭配柔和的漫反射光照，在飞机下方投射出柔和的软阴影，突出模型的整体轮廓与结构细节，渲染角度选取斜侧俯视视角，能够同时完整展示机翼展向形态、机身侧面轮廓与尾翼结构特征。结构设计上充分考虑了3D打印制作的可行性，将机身、机翼、尾翼等部件做了合理的拆分预留，各部件的连接位置设计了对应的定位卡口，保证打印后能够快速组装，同时整体壁厚控制在1.5毫米到2毫米之间，兼顾打印成功率与成品结构强度，镂空尾翼的筋条宽度也做了适配打印工艺的调整，避免出现打印断裂的问题。整个建模过程严格遵循轻型滑翔机的气动设计逻辑，在缩小尺寸的同时保留了真机的核心结构特征，既可以作为航模设计的参考方案，也能够直接用于3D打印制作实体航模成品。
