FPV稳定型四旋翼无人机结构设计

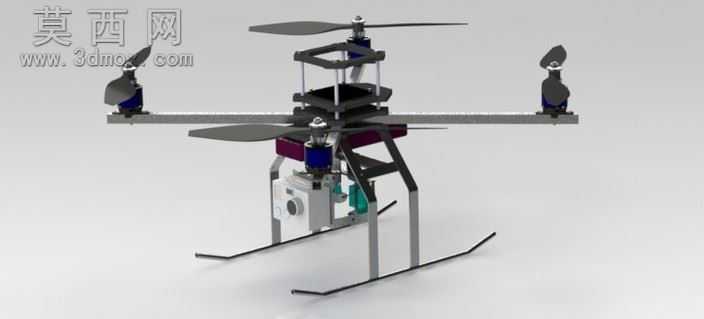

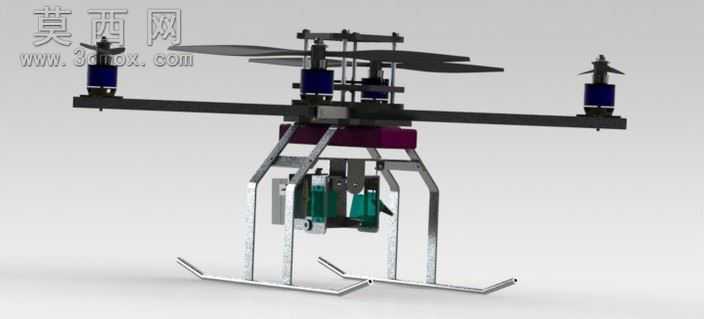

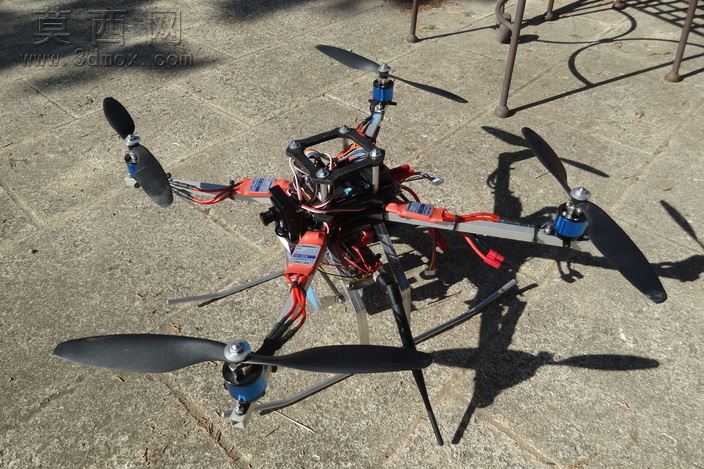

本款四旋翼无人机模型围绕FPV第一视角飞行的稳定性需求开展三维设计，整体采用共轴双组旋翼的布局形式，在常规四轴飞行平台的基础上优化了动力排布与机架承重结构，能够为机载拍摄设备提供平稳的飞行载体。建模过程中对机架主体的受力路径做了完整还原：机臂采用平直对称的悬臂结构，从中心机架向四个方向等角度延伸，保证每个旋翼单元的动力输出轴线与机身重心保持精准的垂直对应关系，减少飞行过程中因力矩偏移产生的姿态抖动。起落架部分采用滑橇式结构设计，两根平行的落地支脚通过倾斜的支撑臂与机身下部连接，既预留了足够的机载设备安装空间，也能在降落时分散冲击载荷，避免硬着陆对机身精密部件造成损伤。模型完整还原了动力单元的装配结构，每个旋翼位置都包含电机固定座、桨夹、螺旋桨的细节结构，旋翼桨叶的翼型曲面做了贴合实际气动外形的建模处理，能够直观展示动力系统的安装逻辑。中心机架采用分层堆叠的结构设计，上层预留飞控系统的安装位，下层设置了专门的航拍设备挂载舱，可适配运动相机类的FPV拍摄设备，机架板材的连接位置做了轻量化的镂空处理，在保证结构强度的前提下降低机身自重。材质设定上，机臂与起落架采用高强度铝合金材质，兼顾刚性与轻量化需求，中心机架板材采用碳纤维复合材质模拟，电机外壳做了金属阳极氧化的质感表现，螺旋桨采用高强度工程塑料的材质效果，挂载的相机模块还原了镜头、机身外壳的细节质感。整体设计围绕FPV飞行的实用需求出发，结构布局紧凑合理，各部件的装配关系清晰完整，既能够直观展示四旋翼无人机的结构组成，也可为小型航拍无人机的机架设计、动力匹配提供直观的三维参考，帮助设计者快速验证机架布局、设备安装空间与重心分布的合理性，减少实物迭代过程中的试错成本。
