遥控越野大脚车底盘结构三维设计

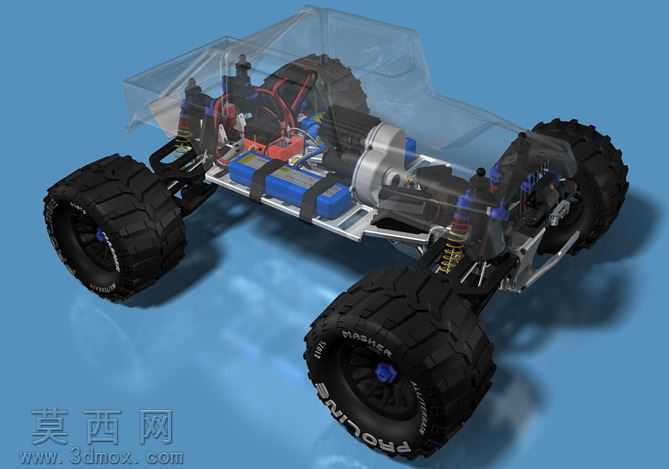

本作品为遥控越野大脚车的底盘结构三维建模成果，采用半透明外壳覆盖的展示方式，清晰呈现整车内部的机械布局与动力走线，完整还原了越野遥控车的核心构造。建模过程中首先搭建铝合金材质的主车架结构，通过等比例还原纵梁与横梁的拼接关系，预留出动力模块、电控模块、悬挂系统的安装位，确保各部件装配间隙符合真实遥控车的设计逻辑。动力系统部分还原了有刷电机与传动齿轮组的结构，电机外壳做金属磨砂质感处理，齿轮啮合位置做精准的齿形对位，还原动力从电机输出到轮轴的完整传动路径；供电模块还原了多组串联锂电池的排布，电池表面做蓝色哑光塑料质感，搭配黑色绑带固定结构，同时还原红黑供电线路的走向，线路沿车架内侧排布，避开传动与悬挂的活动区域，符合实车的布线规范。悬挂系统部分完整还原了四轮独立避震结构，避震筒做金属镀铬与黑色塑料分段材质处理，弹簧部分还原金属螺旋纹理与弹性形变的自然状态，摆臂与转向拉杆的铰接位置做活动间隙预留，还原越野状态下车轮上下跳动的行程空间。行走系统部分重点还原大颗粒越野轮胎的细节，胎面做深度粗犷的越野胎纹雕刻，胎壁还原品牌标识的压印纹理，轮毂做蓝色金属质感与黑色塑料的分色处理，还原大脚车强抓地力的视觉特征。外壳部分采用半透明磨砂PC材质效果，既保留车壳的整体轮廓，又不会遮挡内部机械结构，渲染时采用蓝色纯色背景，打光采用柔和的侧上方主光搭配底部补光，突出金属部件的反光质感与塑料部件的哑光质感，阴影做柔和虚化处理，让整体结构展示清晰有层次，完整呈现遥控越野大脚车从车架搭建、部件装配到材质渲染的全流程设计思路，还原了越野遥控车兼顾通过性与结构强度的设计特点。
