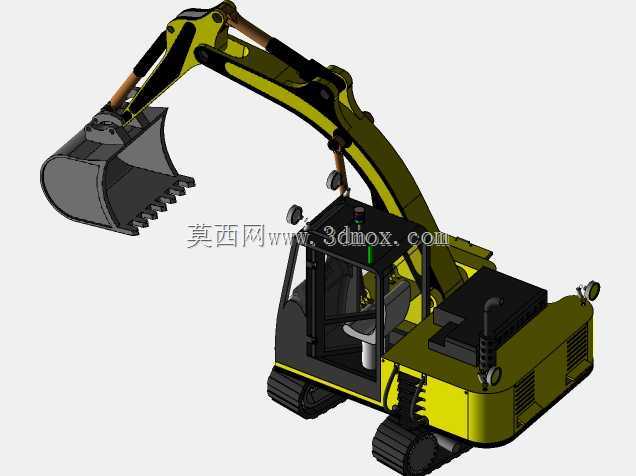

小型履带式液压挖掘机械三维结构

这款小型履带式挖掘设备的三维结构，主要面向狭小场地的土方作业场景设计，适配市政管网抢修、小区绿化施工、农田水利修整、室内拆除作业等大中型挖掘机无法进入的作业环境，可完成土方开挖、沟槽修整、物料装卸、场地平整等常规作业，搭配属具后还可实现破碎、夯实、钻孔等拓展功能。从结构设计逻辑来看，整机采用上装回转+下部履带行走的经典布局，工作装置采用反铲式铰接结构，动臂、斗杆、铲斗通过液压油缸驱动实现多自由度动作，设计阶段重点校核了各铰接点的受力边界，确保最大挖掘半径、最大挖掘深度、最大卸载高度参数满足小型作业场景的常规需求，同时控制整机尾部回转半径，避免狭窄场地作业时发生尾部碰撞。下部行走机构采用钢制履带搭配橡胶衬块的可选配置，既保证了泥泞、松软场地的通过性，也可满足硬化路面作业不破坏地面的需求，行走马达与回转马达均采用液压驱动，管路布局沿结构件内侧排布，避免作业过程中被碎石、土方剐蹭损坏。驾驶室采用框架式结构设计，预留了操纵机构、座椅、仪表的安装空间，视野范围覆盖铲斗作业全区域与两侧行走区域，降低作业盲区。上装发动机舱预留了动力单元、液压油箱、燃油箱、散热系统的安装位置，各部件的安装边界经过排布优化，保证日常维护时的操作空间，同时整机重心经过配平计算，在满铲斗举升极限位置时仍可保证整机稳定性，避免倾翻风险。设计过程中对各运动部件的干涉情况做了全行程校验，动臂举升、斗杆收放、铲斗翻转、整机回转的全动作路径无结构干涉，铰接点的衬套安装位、销轴固定结构均按常规工程标准设计，可直接用于后续的工程出图、样机试制参考，也可作为同类小型挖掘设备改型设计的基础结构框架，帮助设计人员快速完成结构调整与参数匹配，缩短前期研发的建模周期。
