汽车悬架用螺旋弹簧式减震器结构设计

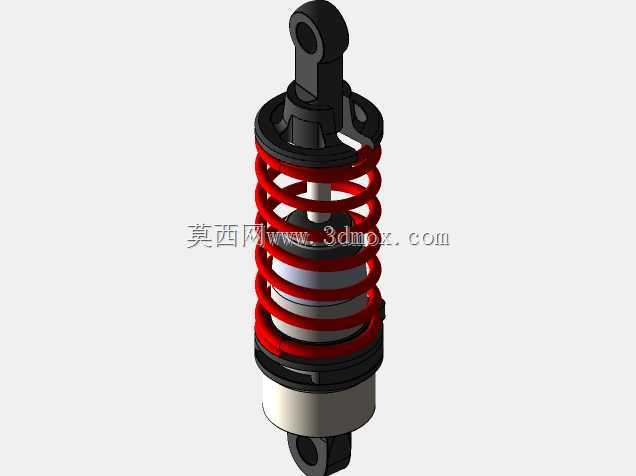

在乘用车辆与小型工程车辆的底盘悬架系统中，这类螺旋弹簧集成式减震器是承担行驶缓冲与振动衰减的核心部件，日常行驶过程中，路面传递的颠簸冲击会先通过车轮传导至减震器下安装端，内部阻尼结构会将弹簧往复伸缩产生的动能转化为热能耗散，避免车身出现多余的余振，既能够保证轮胎始终贴合路面获得足够抓地力，也能过滤掉大部分传递到座舱的高频振动，提升驾乘的平稳性。从结构设计逻辑来看，这款减震器采用了阻尼筒与螺旋弹簧同轴布置的方案，弹簧上下端分别通过弹簧座与阻尼筒的缸体、活塞杆端定位，避免弹簧在压缩回弹过程中出现径向偏移，上下安装端分别采用铰接式吊耳结构，能够适配悬架跳动过程中产生的小角度摆转，不会因为安装位的角度变化产生额外的侧向应力，延长密封件与阻尼结构的使用寿命。设计过程中需要严格控制整体的安装边界尺寸，总长度要匹配对应车型悬架的上下摆臂安装点间距，弹簧的外径不能超过轮拱内侧的预留空间，避免转向或者悬架极限压缩时与周边部件发生干涉，活塞杆的行程要预留足够的冗余量，既要满足满载工况下的最大压缩量需求，也要保证拉伸到极限位置时不会出现阻尼筒脱开的问题。弹簧的刚度参数需要和阻尼阀的阻尼系数做匹配调校，刚度过低会导致悬架支撑不足，过弯时侧倾过大，刚度过高则会让振动过滤效果变差，阻尼过大时弹簧回弹速度过慢，连续颠簸路面会出现悬架“打底”的问题，阻尼过小则无法抑制弹簧的多余弹跳，车身会出现多次余振。这类减震器除了在民用乘用车上使用，也可以适配小型非道路作业车辆、改装越野车辆的悬架改装需求，安装点位的尺寸可以根据不同车型的悬架结构做适配调整，外部的弹簧表面做了防锈涂层处理，能够应对日常行驶中的泥水、砂石飞溅侵蚀，阻尼筒的密封结构采用多道密封圈组合，保证长期往复运动过程中不会出现液压油渗漏的问题，维护时只需要定期检查密封状态与安装铰接点的衬套磨损情况即可，不需要复杂的拆解保养。建模过程中需要重点关注弹簧的旋向、螺距与阻尼筒的配合间隙，上下弹簧座的定位卡槽要和弹簧端部的并圈尺寸完全匹配，避免装配后弹簧出现错位，铰接安装孔的内径要和配套的连接螺栓尺寸适配，保证安装后铰接转动顺畅无卡滞。
