龙门式四轴数控加工设备结构设计

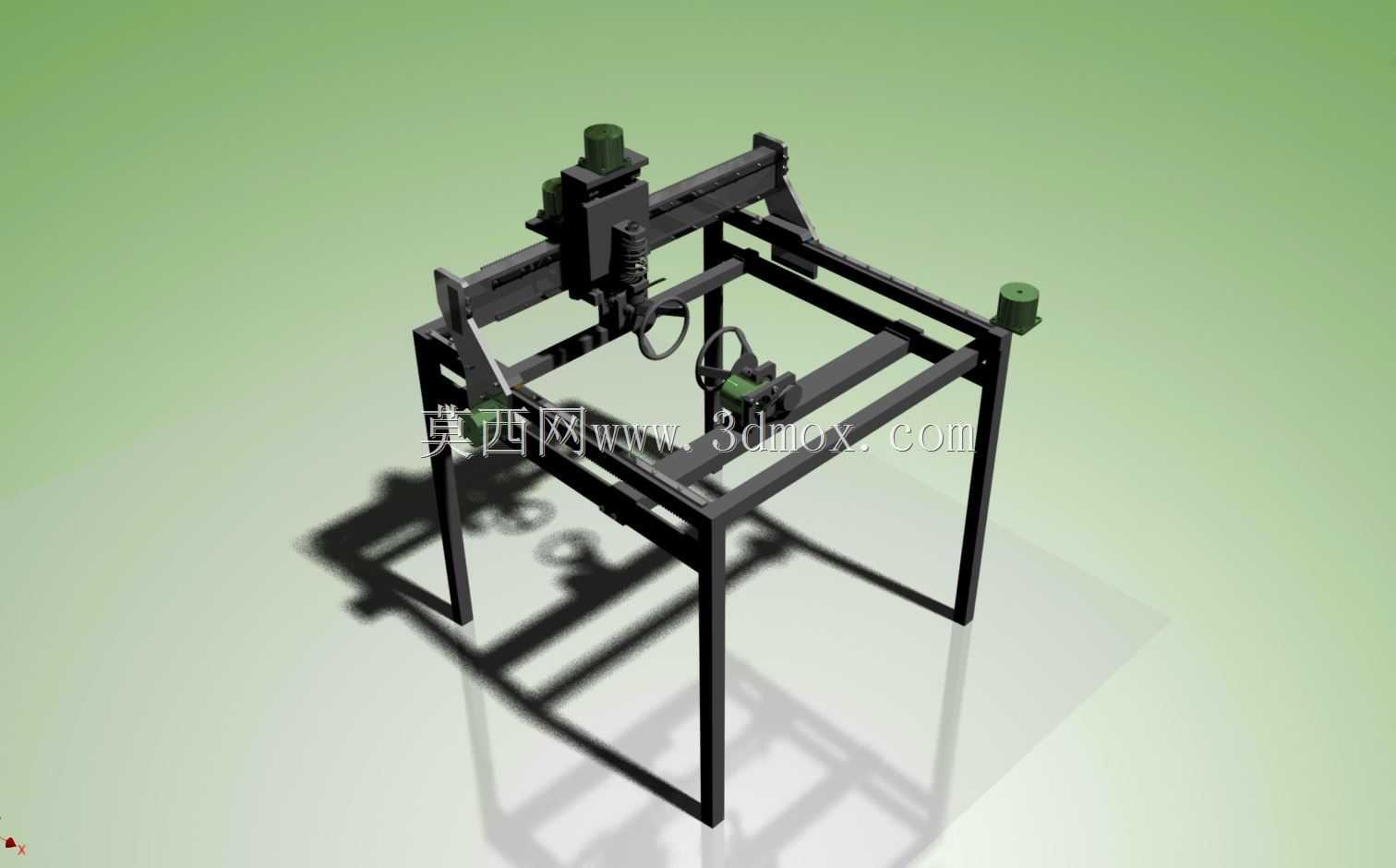

　　这款四轴数控加工结构采用龙门式框架布局，整体以方通型材焊接作为主体承载基座，机架底部设置可调式支撑脚，可适配车间不同平整度的安装地面，安装时需预留左右各300mm、前后各400mm的维护操作空间，避免与周边工位设备产生干涉。设备的X轴传动组件布置于横梁上方，采用双直线导轨配合同步带传动结构，可实现长行程范围内的平稳移动，横梁与两侧立柱的连接位置设置加强筋板，抵消高速运动时产生的结构形变，保障加工过程中的运动精度。Y轴传动组件集成于龙门横梁的滑座上，搭载独立的Z轴进给单元，Z轴滑枕采用线性导轨导向，可搭载不同功率的加工主轴，适配铣削、雕刻、钻孔等不同工艺的加工需求。第四轴旋转轴布置于工作台面的中心位置，可实现工件360度回转加工，

　　配合XYZ三轴的直线运动，可完成复杂曲面、异形结构件的多面加工工序，无需多次装夹定位，有效减少装夹带来的形位误差。从实际应用场景来看，该结构可适配小型五金零件加工、工艺浮雕制作、塑料件修边、教学实训演示等多个场景，机架的开放式设计方便操作人员上下料，也便于日常对传动部件的润滑维护、导轨精度校准等操作。设计过程中对各轴的运动行程做了边界限位，在各轴的行程两端设置硬限位块与软限位触发开关，避免运动超程造成的部件碰撞，走线位置预留了专用的拖链安装槽，所有动力线、信号线均沿拖链布置，避免运动过程中线路拉扯磨损。工作台面采用平整钢板加工，表面预留T型槽安装位，可根据加工需求加装通用夹具、专用工装或者旋转轴附件，扩展设备的加工适配范围。

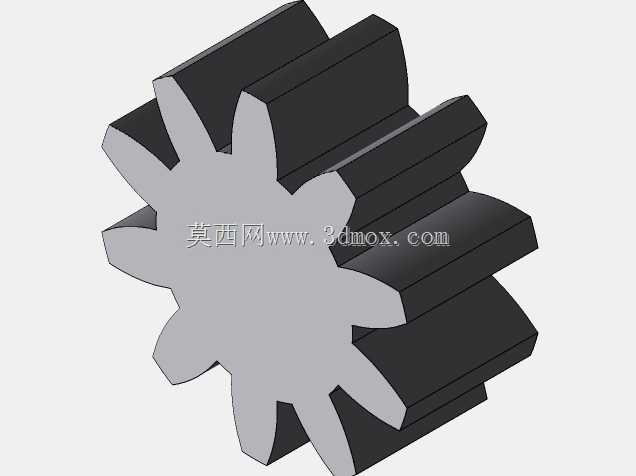

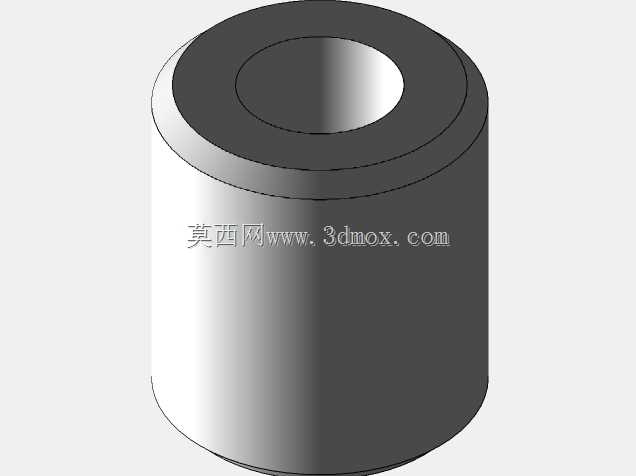

　　整体结构的重心经过校核，所有运动部件的重量均对称分布于龙门框架两侧，设备运行时的震动可通过底部支撑脚传导至地面，无需额外做复杂的地基处理，适合小型加工车间、个人工作室、院校实训场地等空间有限的场景部署。各传动部件的安装位置均预留了调节余量，装配时可通过调节螺栓调整导轨平行度、同步带张紧度，降低装配难度，后期维护时也可快速更换磨损的传动配件，无需对整体机架做大规模拆解。
