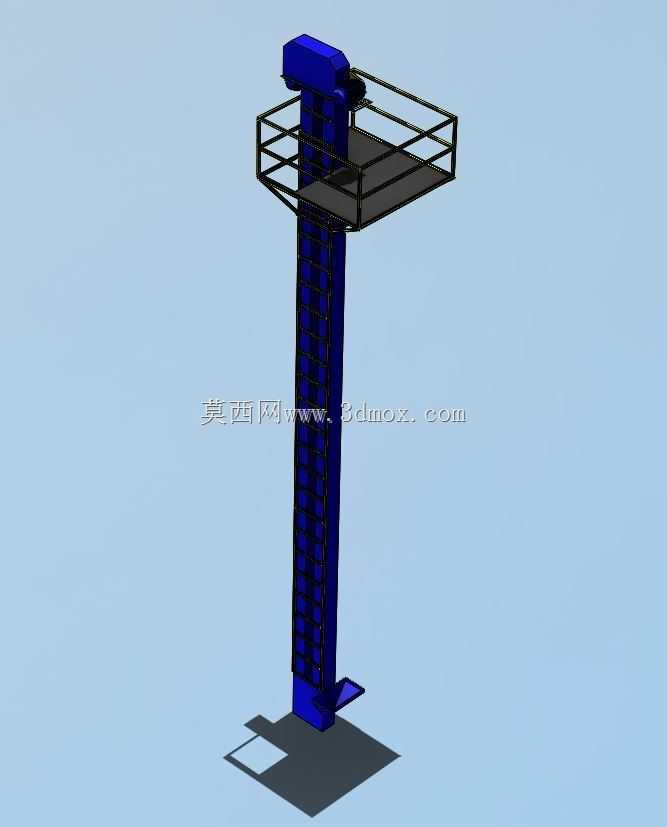

带顶部检修平台的垂直斗式输送提升结构

　　在散料垂直输送的工况场景里，这类带顶部操作平台的斗提结构，常被布置在粮食加工、建材散料转运、化工颗粒料输送的生产线衔接点位，用来完成低处料仓到高处配料工位、包装工位的连续物料抬升作业，相比倾斜皮带输送，垂直布置的结构能最大程度压缩厂房横向占地空间，尤其适合层高充足但平面布局紧凑的生产车间。整套结构的核心输送逻辑是依托闭合循环的牵引构件带动料斗，从底部进料段舀取散状物料后，沿垂直塔架内部的轨道匀速上行，到达顶部驱动滚筒位置时完成料斗翻转，将物料卸入顶部衔接的出料溜管内，全程可实现封闭输送，减少粉料、颗粒料在转运过程中的扬尘外溢。设计阶段首先要确认安装边界的地面承重要求，塔架底部的固定支脚需要匹配预埋螺栓的孔位间距，

　　安装时要保证塔架整体的垂直度偏差控制在千分之一以内，避免牵引构件运行时出现偏磨、卡滞的问题。顶部设置的带护栏操作平台，是专门为日常检修驱动组件、张紧装置、料斗紧固件预留的操作空间，护栏高度符合高空作业的防护要求，平台踏板采用防滑花纹板设计，边缘预留的安全间隙能避免工具、杂物掉入塔架内部。塔架侧面的爬梯结构做了等间距踏步设计，踏步间距控制在300mm左右，方便运维人员上下通行，爬梯与塔架主体采用螺栓连接，后期可根据现场安装需求调整爬梯的朝向。料斗与牵引构件的连接采用吊卡式快装结构，更换磨损料斗时不需要拆解整段牵引带，只需要松开对应吊卡的紧固件即可完成单个料斗的替换，能大幅缩短设备停机维护的时长。底部进料段的导料槽做了圆弧过渡设计，

　　能引导物料顺利进入料斗舀取范围，减少进料时的物料撒漏，同时底部预留了张紧调节行程，可根据牵引构件的使用磨损情况调整张紧度，避免牵引构件打滑影响输送效率。整套结构的外形轮廓在垂直方向延伸，横向最大外沿尺寸为顶部平台的外扩尺寸，安装时需要在平台周边预留不小于800mm的检修操作空间，顶部驱动端需要预留吊装维护的作业高度，方便后期检修时拆卸驱动电机、滚筒组件。
