褶皱式筒型空气过滤芯结构设计

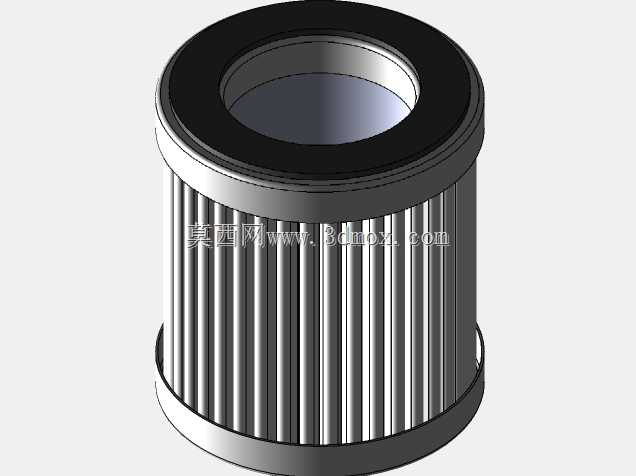

　　这款筒型空气过滤元件，主要适配气动系统进气端、小型负压设备进气防护、工业控制柜通风过滤等场景，在气源处理、真空系统前置防护、洁净小空间进风过滤环节都能发挥作用，核心作用是拦截气流中携带的固体粉尘、悬浮颗粒杂质，避免杂质进入下游设备造成运动副磨损、流道堵塞、敏感元件损坏等问题。从结构设计来看，整体采用直筒对称构型，上下两端配置硬质密封端盖，端盖做了环形台阶限位结构，安装时可直接嵌入对应安装座的密封槽内，配合密封圈即可实现端面径向双重密封，无需额外设计复杂的压紧固定结构，安装拆卸时只需沿轴向抽拉即可完成更换，日常维护操作门槛极低。滤材部分采用褶皱折叠结构设计，在有限的筒型外径尺寸约束下，通过折叠排布大幅拓展有效过滤面积，

　　相比同尺寸平网结构过滤元件，通气量可提升数倍，同时能降低气流穿过滤材时的阻力损失，避免因过滤环节造成的系统压损过大、供气流量不足等问题。滤材折叠后形成的竖向棱筋结构，可在无额外内支撑网的情况下提供足够的结构刚度，承受正常工作压差下的气流冲击，不会出现滤材塌陷、变形贴附的问题，保障过滤流道通畅。设计过程中重点考量了安装边界的适配性，端盖外径、筒身有效过滤段长度、中心通流内径的尺寸公差均按常规气动元件安装座的通用配合公差设定，可直接替换同规格的常规纸质或化纤滤材滤芯，无需对原有安装结构做改造。中心通孔为通流通道，过滤后的洁净气流可直接从中心通道汇入下游管路，流道走向顺滑无突变，可减少局部涡流带来的压损与噪音。

　　滤材与端盖的连接采用密封粘接工艺，接缝处无泄漏缝隙，避免未经过滤的气流从接缝处短路进入下游，保障过滤效率达标。在实际选型应用中，可根据不同的过滤精度需求更换对应目数的滤材，整体结构尺寸无需调整，即可适配不同洁净等级要求的进气过滤场景，从普通车间设备的粗效防尘，到实验室小型气源的中级防护都可覆盖。
