堆叠式齿轮传动悠悠球结构设计

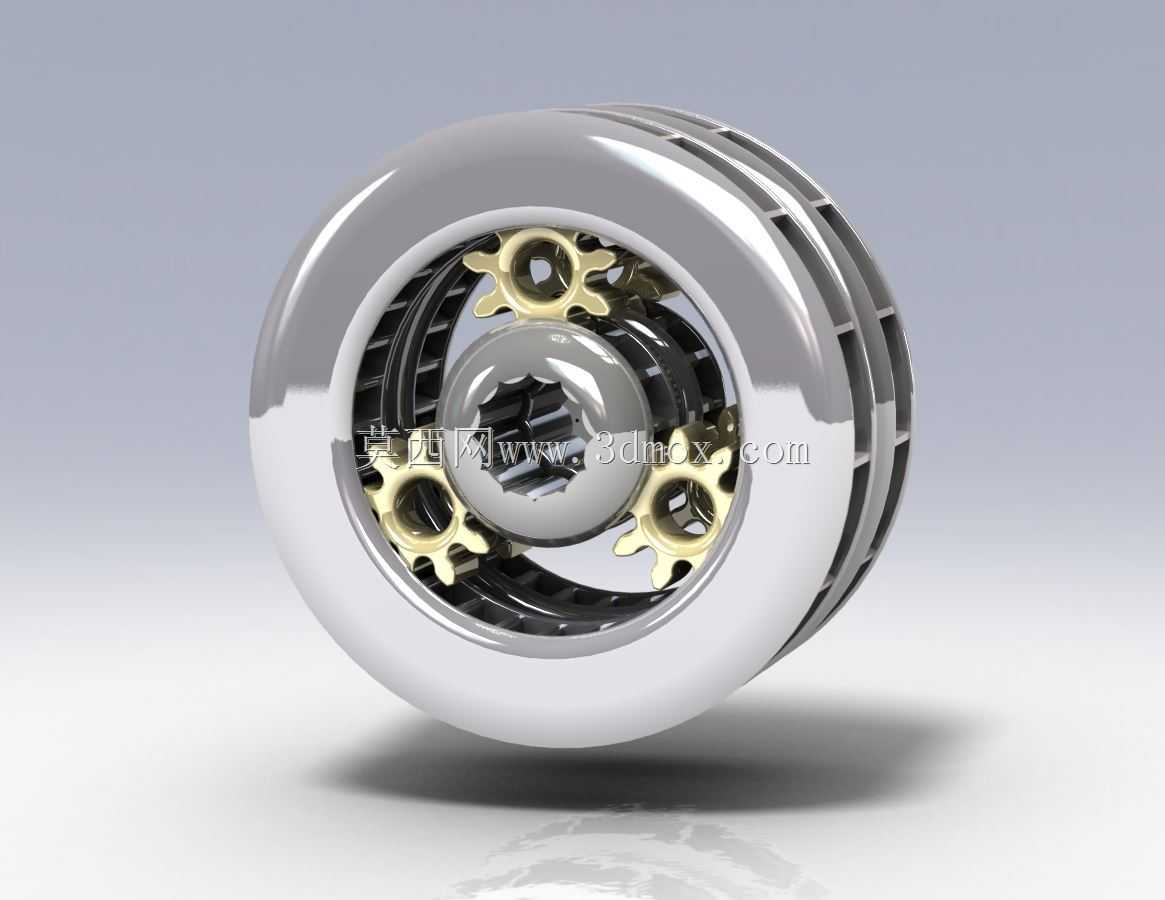

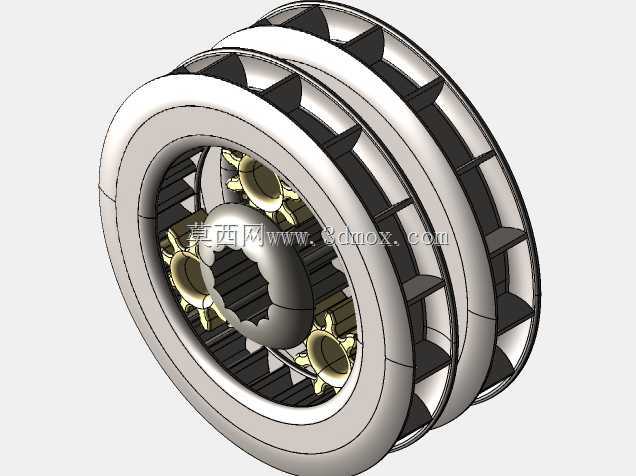

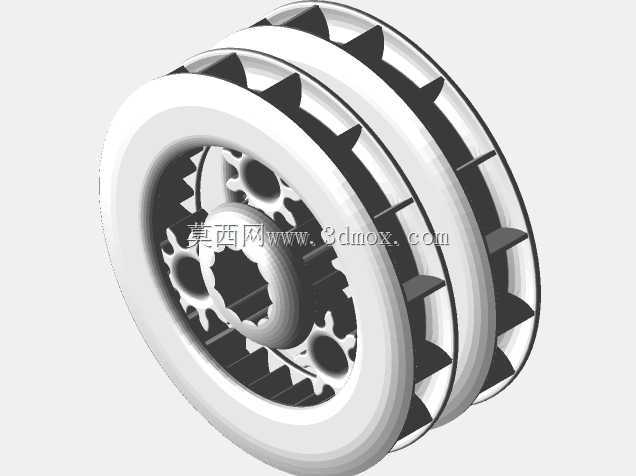

这款堆叠式轮毂构型的悠悠球，核心采用行星齿轮传动架构，打破传统悠悠球单轴承空转的结构局限，通过内齿圈、中心太阳轮与三个周向均匀布置的行星齿轮啮合，实现内轮毂相对于外轮辋的差速旋转，从结构原理上降低非对称角动量输入下的失控概率，大幅提升空转稳定性与操作容错空间。从实际应用场景来看，该结构既可以作为高端竞技悠悠球的结构原型，也可作为行星轮系传动原理的教学演示载体，帮助机械入门学习者直观理解定轴轮系与周转轮系的运动差异，在玩具设计、机械原理教具开发领域都有明确的落地价值。设计过程中，针对不同加工工艺做了适配性调整，针对钛合金印刷加工的工艺特性预留了合理的成型余量，同时考虑到熔融沉积类3D打印工艺的表面粗糙度特性，对齿轮啮合面做了间隙补偿，避免因打印层纹导致的传动卡滞、摩擦阻力过大问题，保证即使采用桌面级3D打印设备制作，也能获得顺畅的传动效果。结构设计上，在中心轴位置预留了导向小孔，使用者可根据自身使用需求，对中心轴孔进行二次钻削加工，适配不同直径的金属轴，也可加装垫圈、螺栓等标准紧固件，调整轮体的整体配重与夹紧力，满足不同操作习惯下的使用需求。整体外形采用对称式轮毂构型，外轮辋做了圆弧过渡处理，既保证旋转过程中的动平衡性能，也避免锐边划伤使用者；周向布置的行星齿轮采用镂空式辐条设计，在保证轮齿结构强度的前提下降低整体重量，优化转动惯量分布，延长空转时长。安装边界上，整体轮体采用对称分体式装配结构，外轮辋、行星轮架、中心齿轮均可独立拆卸，齿轮啮合的侧隙控制在0.05mm以内，既保证传动精度，也避免间隙过大导致的空程误差；中心轴孔的基准直径适配市面上主流悠悠球的通用轴承规格，无需额外定制配件即可完成标准轴承的压装替换，降低后期维护与改装的成本。在结构可靠性层面，行星轮的销轴与轮架采用过盈配合设计，保证高速旋转过程中行星轮不会出现销轴脱出的问题，外轮辋的内齿圈与轮辋主体采用一体化结构设计，避免装配式齿圈的同轴度误差，提升整体传动的平稳性。
