壁挂式三菱PLC控制电气柜结构设计

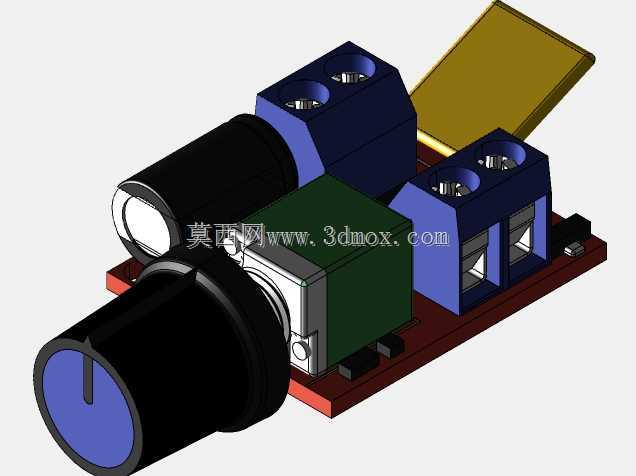

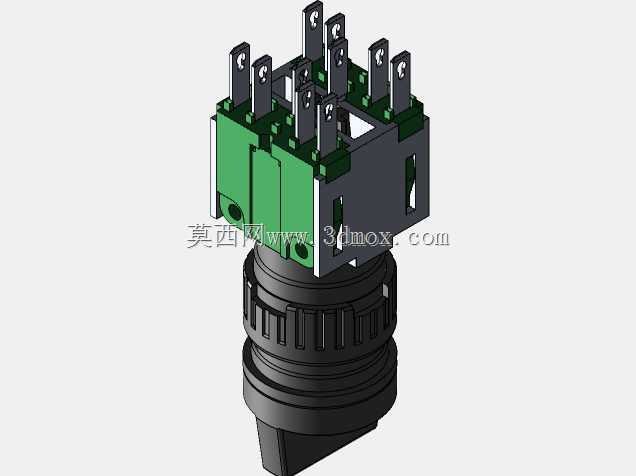

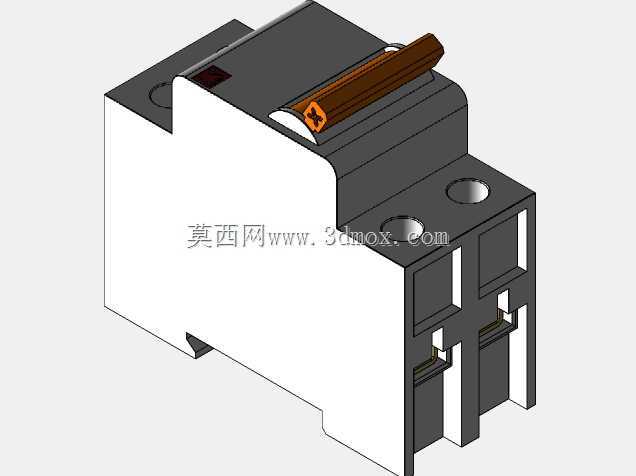

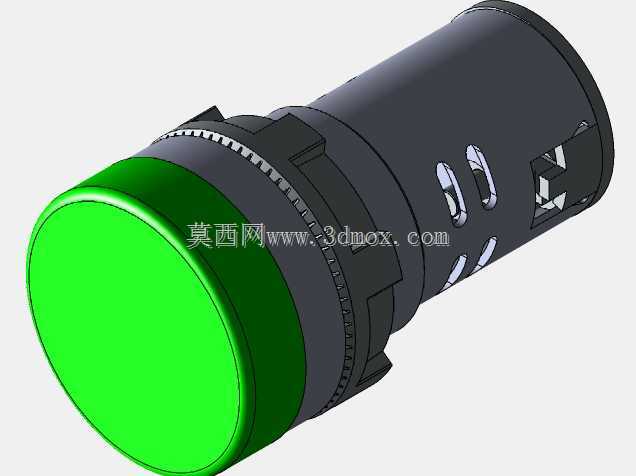

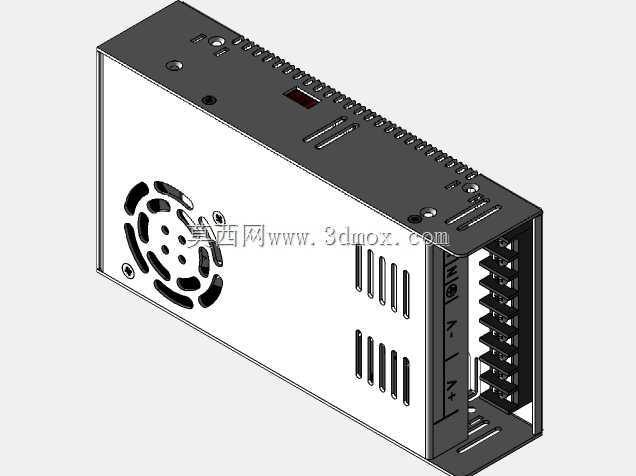

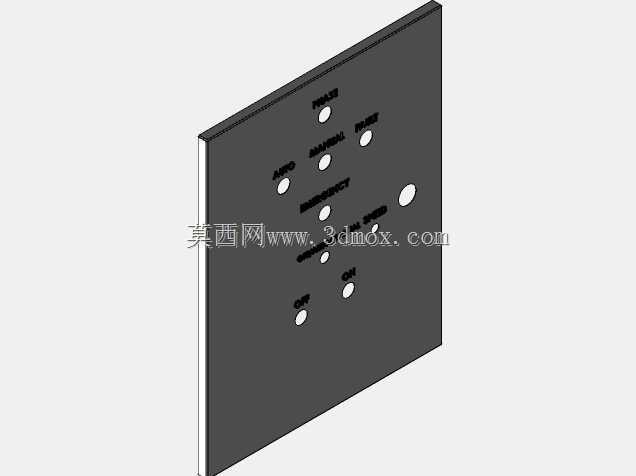

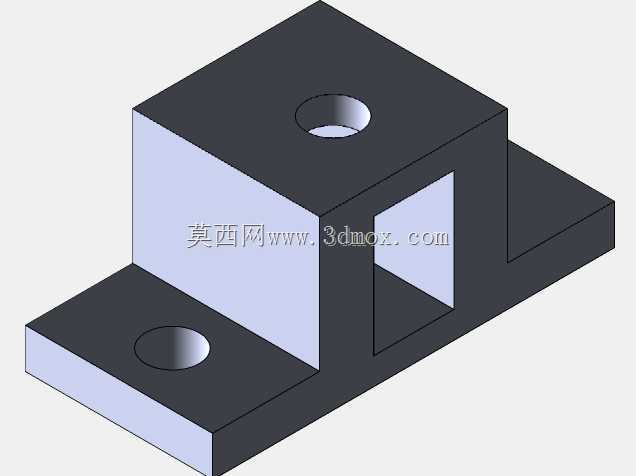

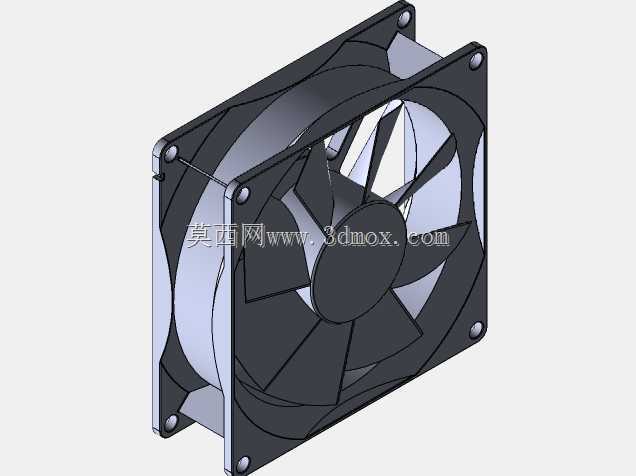

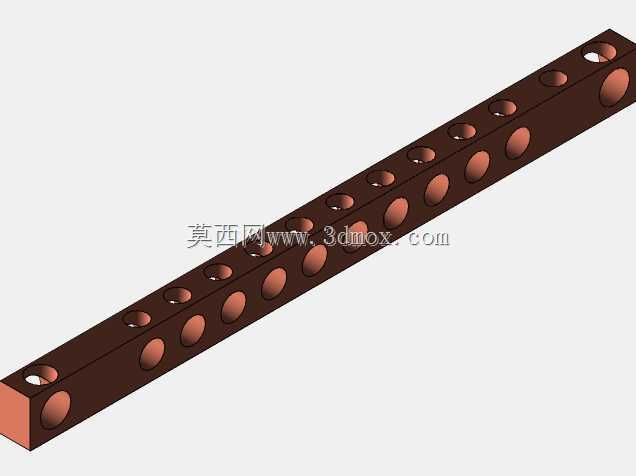

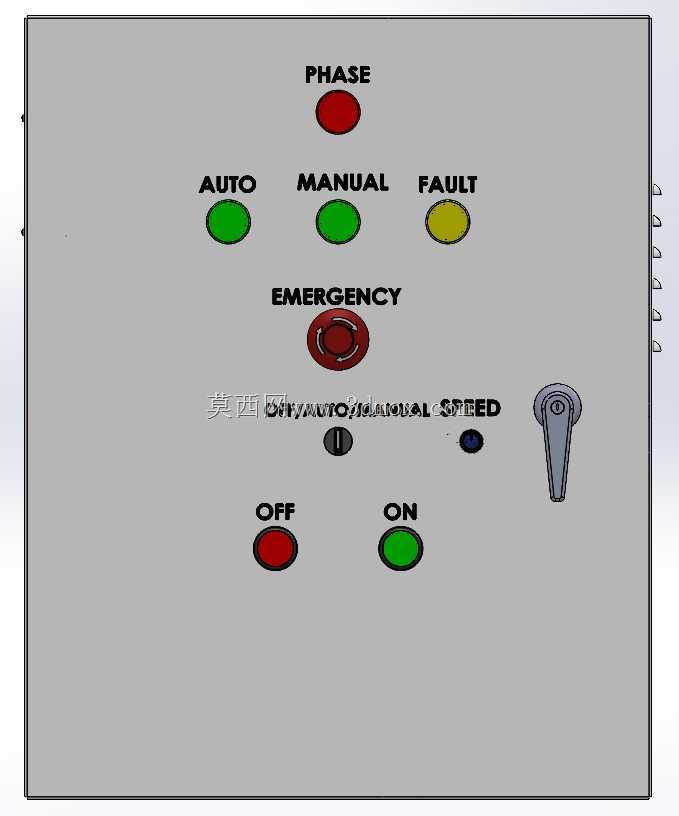

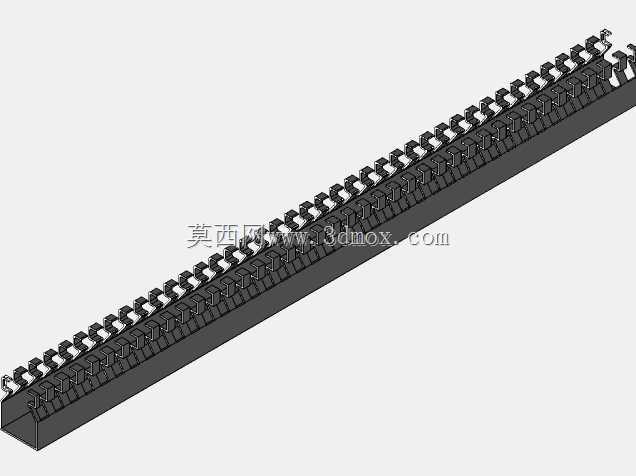

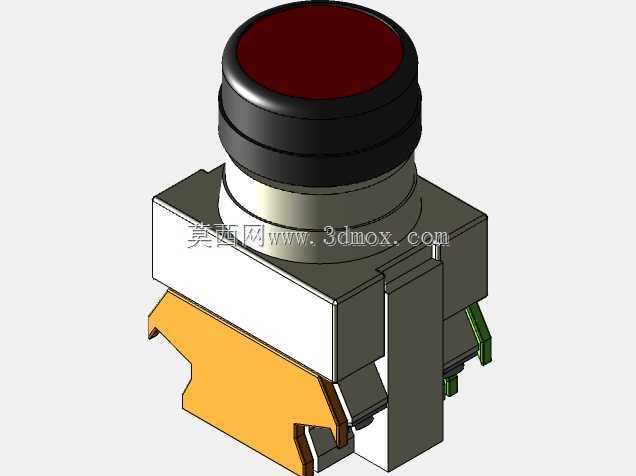

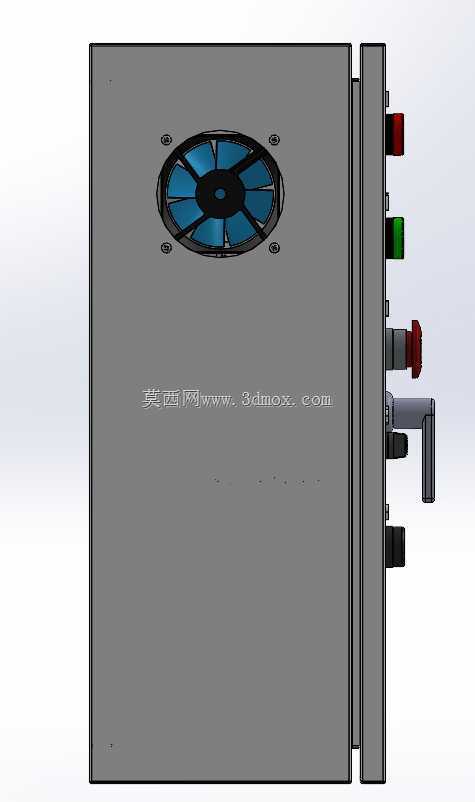

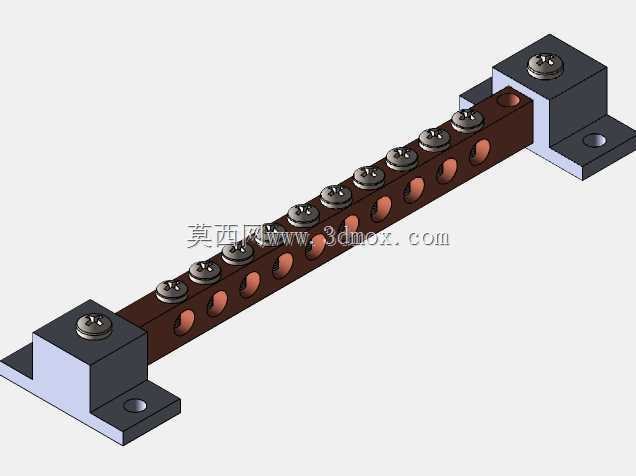

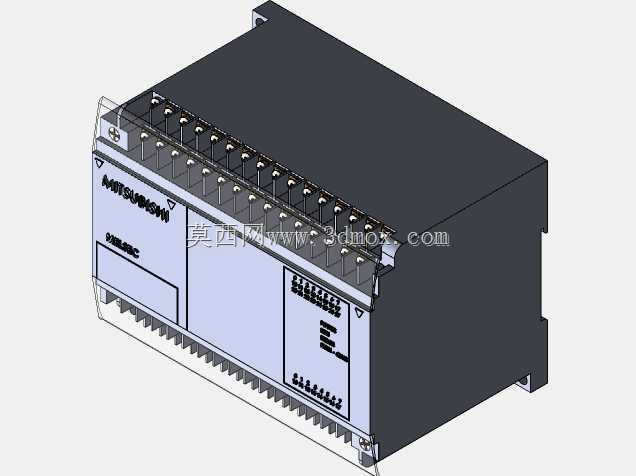

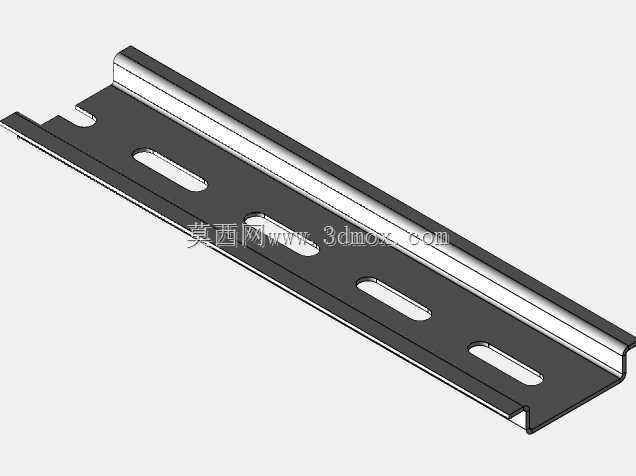

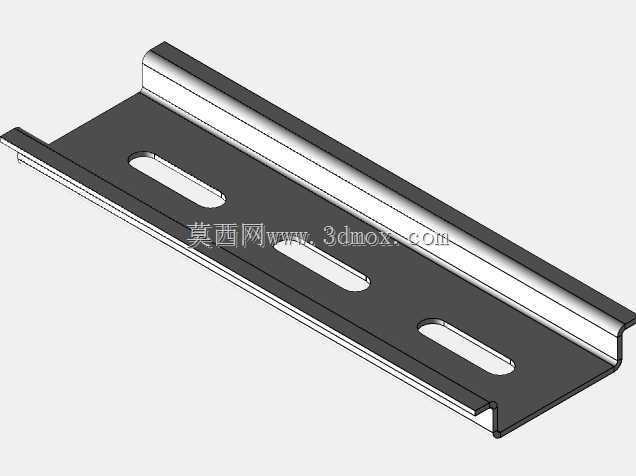

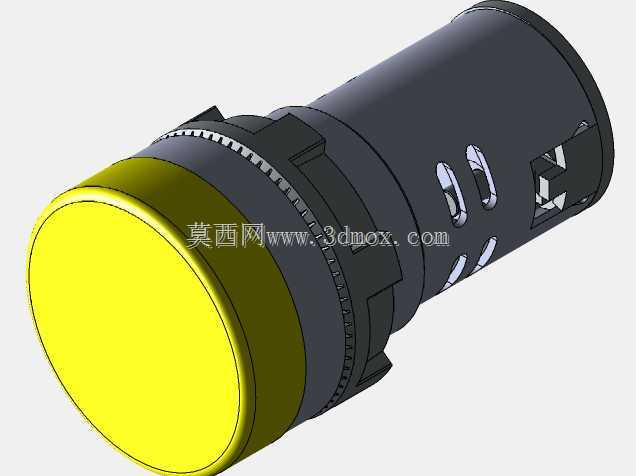

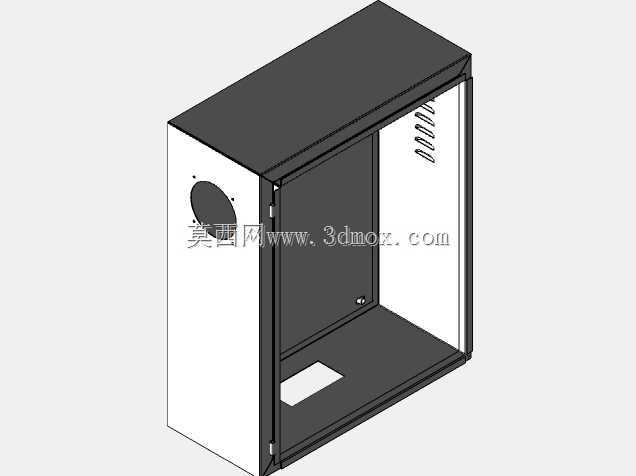

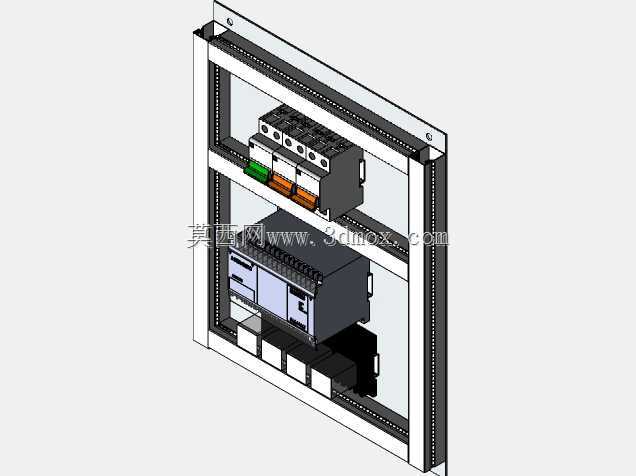

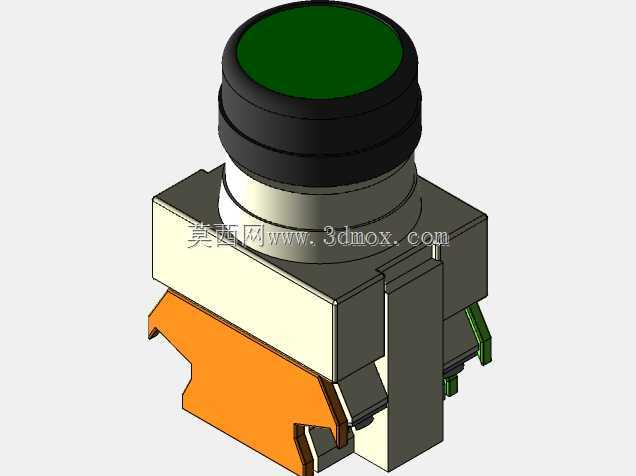

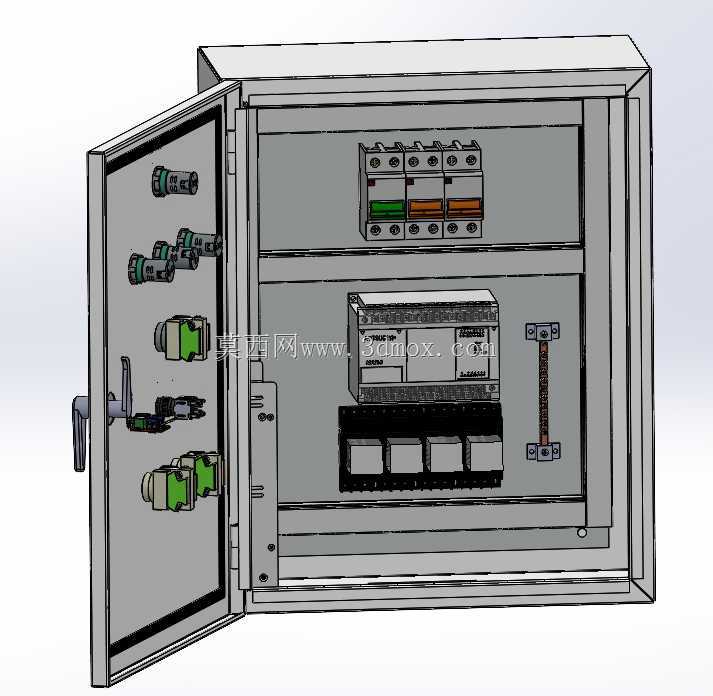

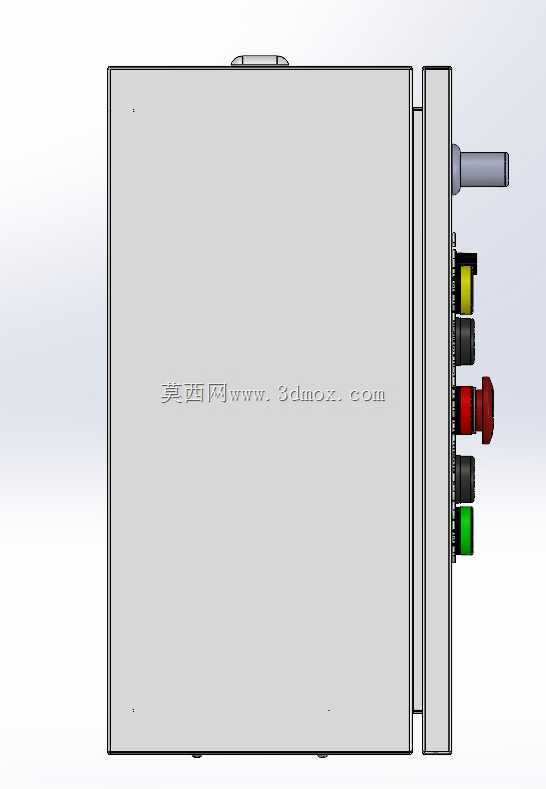

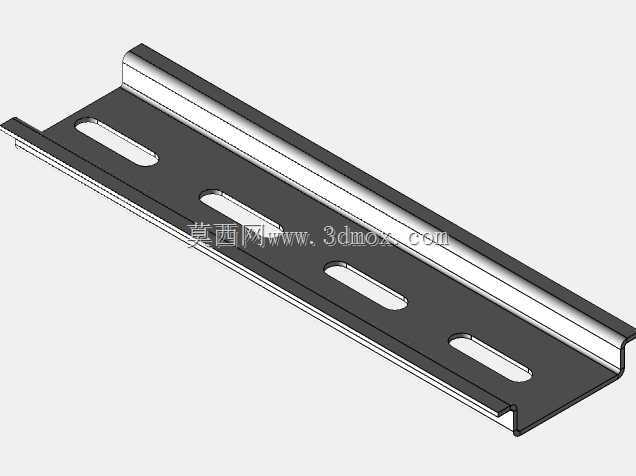

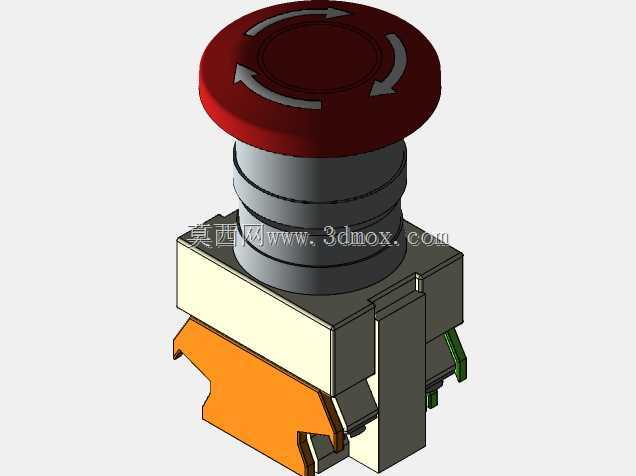

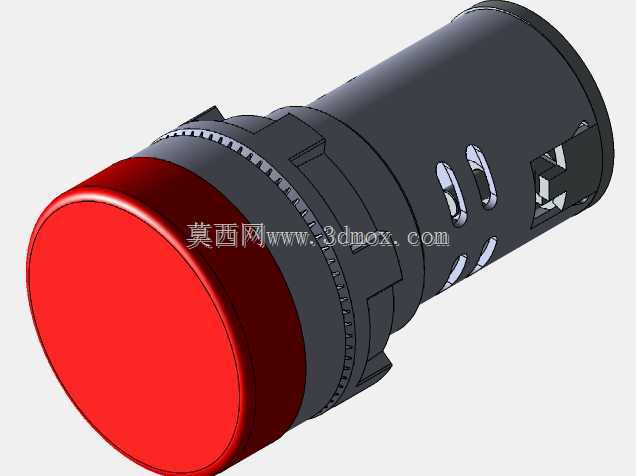

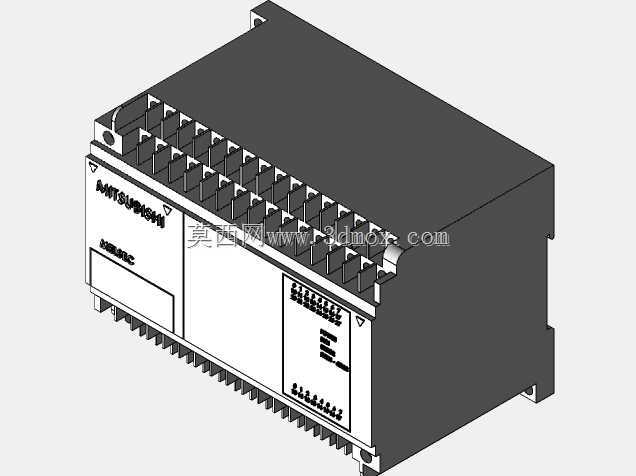

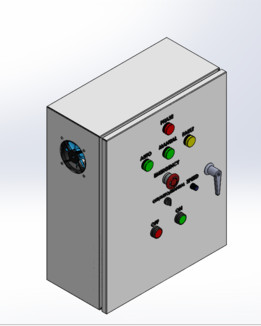

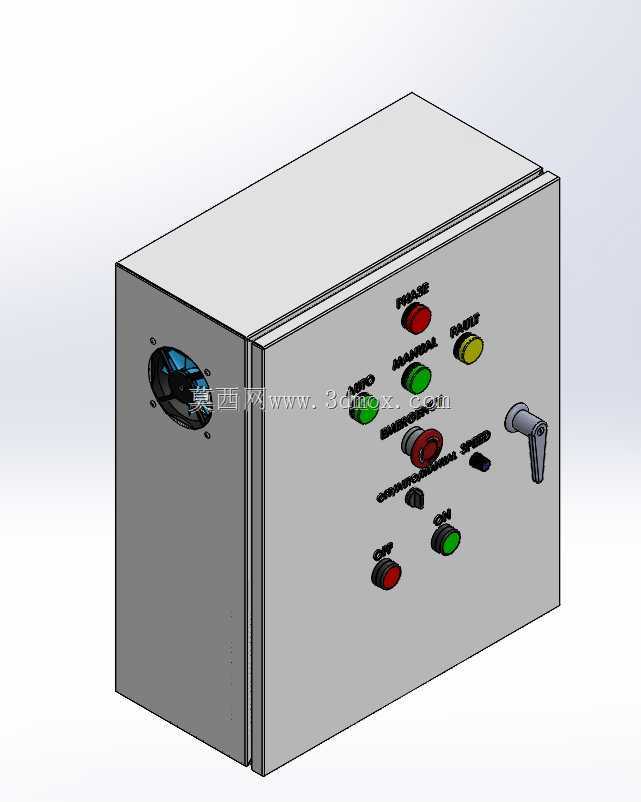

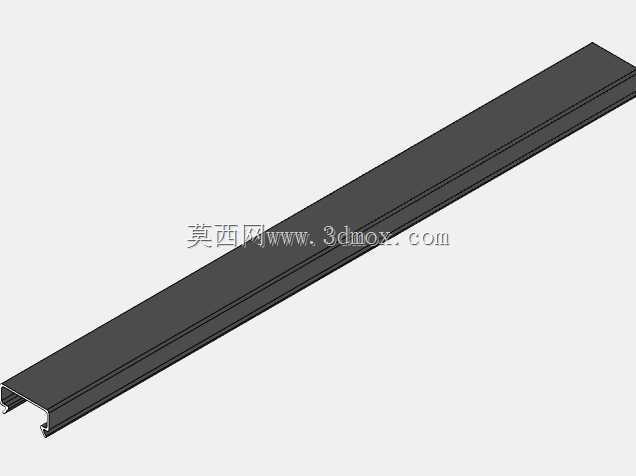

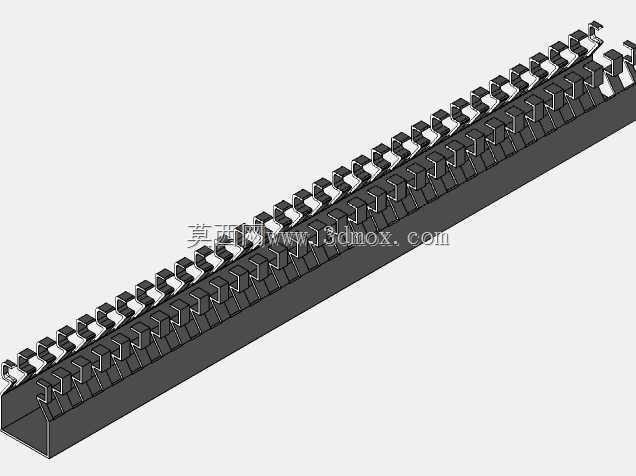

这款壁挂式电控柜体是面向小型工业设备单机控制场景开发的配电控制载体，日常多用于车间单机自动化设备、小型生产线工位、配套辅机的逻辑控制与配电承载，可直接安装在设备侧方墙面或者设备本体支架上，不需要额外预留大型柜机的落地安装空间，适配车间紧凑布局的安装需求。柜体整体采用冷轧钢板弯折焊接成型，侧边预留散热风机安装位，可在柜内搭载变频器、小型PLC、中间继电器、接线端子等常规电控元件时，通过强制对流带走元件工作产生的积热，避免密闭空间内温度持续升高导致元件寿命折损。正面操作面板的元件布局遵循一线操作人员的操作习惯排布，最上方设置故障、运行、电源三类状态指示灯，操作人员站在柜前1米位置即可快速识别设备当前运行状态，不需要俯身或者凑近查看；急停按钮采用大直径蘑菇头款式，布置在面板中部偏上的易触达位置，突发异常时操作人员可第一时间拍下切断设备动力回路；手动/自动切换旋钮、启停按钮集中布置在面板下半区，和上方状态指示区形成清晰的功能分区，日常操作时不会出现误触其他元件的问题。柜体门锁采用旋转式防水锁具，闭合后可达到常规工业环境的防尘防水要求，适配车间多粉尘、少量切削液飞溅的现场工况，避免异物进入柜内造成接线端子短路或者元件积灰故障。柜体外形尺寸为500x400x200mm，安装时需要在墙面预留至少550mm宽度、450mm高度的平整安装面，柜体后侧预留四个挂装孔位，可直接通过膨胀螺栓固定在混凝土墙面或者焊接支架上，柜内预留35mm标准导轨安装位，所有元件可直接卡装在导轨上，不需要额外打孔固定，后期维护更换元件时可直接拆卸，降低现场运维的工作量。柜门和柜体之间预留接地跨接线安装位，安装时必须可靠连接车间接地网，避免柜体漏电引发安全隐患，柜内上下两侧预留格兰头安装孔，可根据现场走线需求开孔接入动力线、控制线、通讯线，所有线缆接入后可通过格兰头锁紧密封，避免粉尘、水汽顺着线缆间隙进入柜内。面板上的所有按钮、指示灯都预留对应接线端子标识，和柜内端子排的标识一一对应，现场接线时可对照图纸快速压接，减少接线错误的概率，柜体侧边的散热风机配套防尘滤网，可定期拆下清理积尘，维持散热风道的通畅，保证长时间连续运行时柜内温度维持在元件允许的工作范围内。
