带视觉分拣功能的德尔塔并联机器人工作站

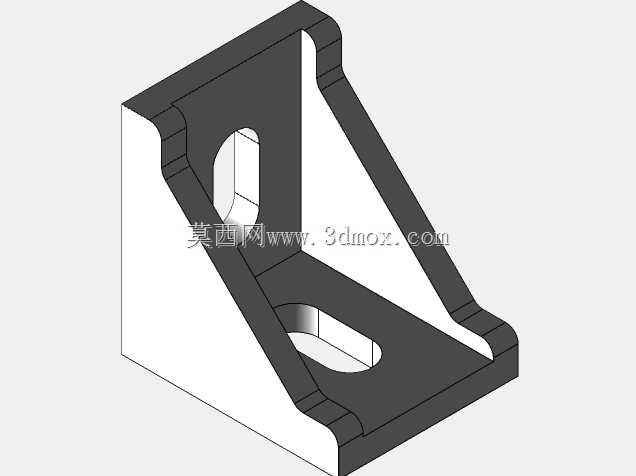

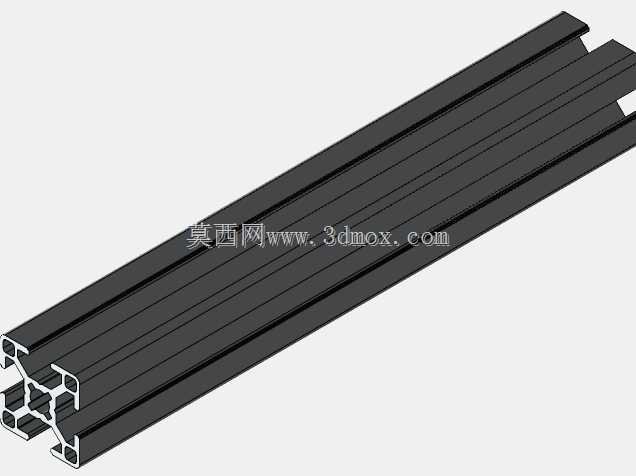

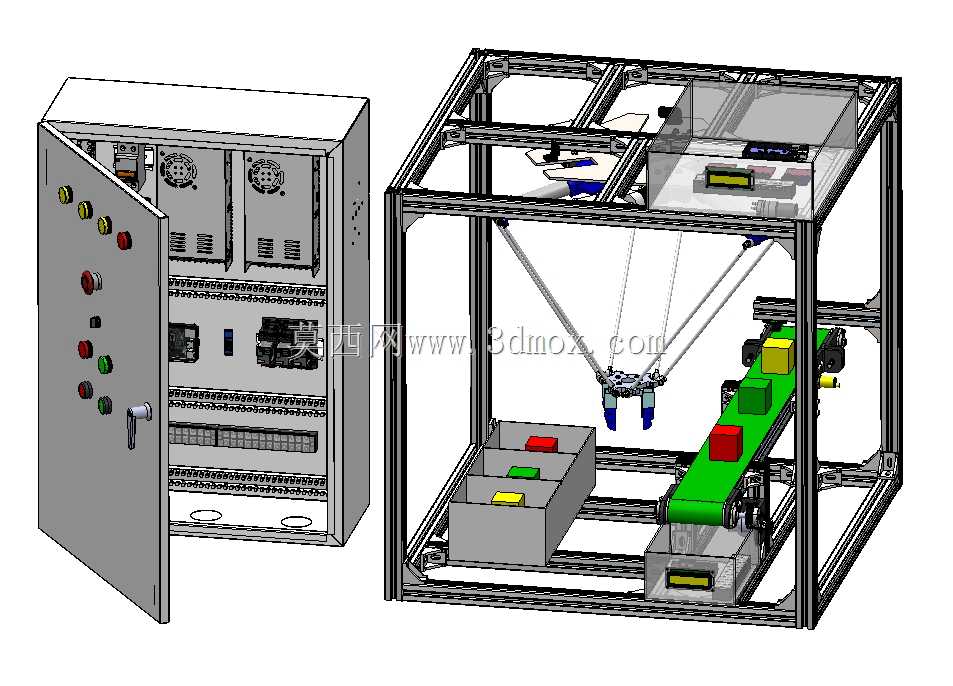

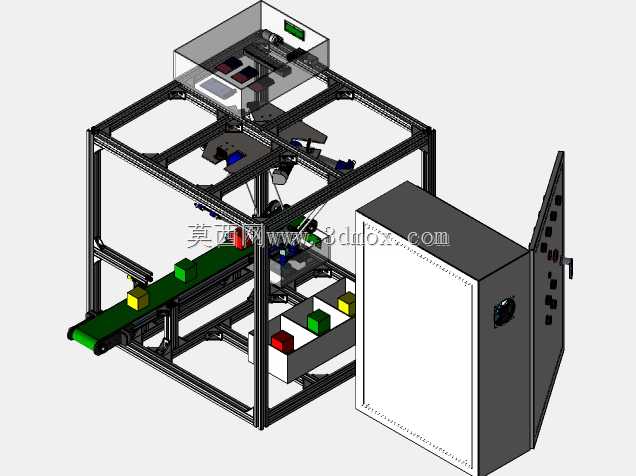

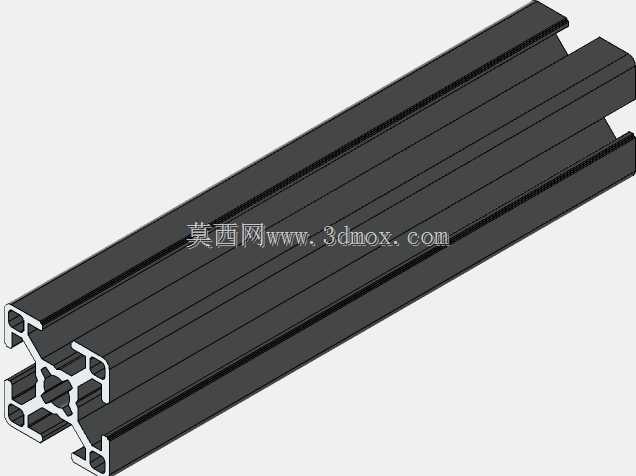

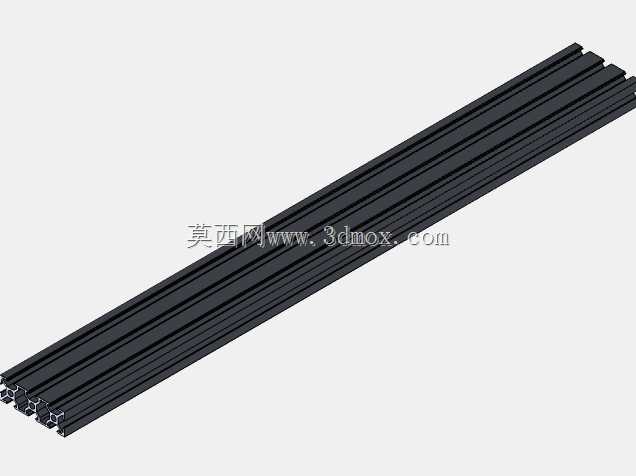

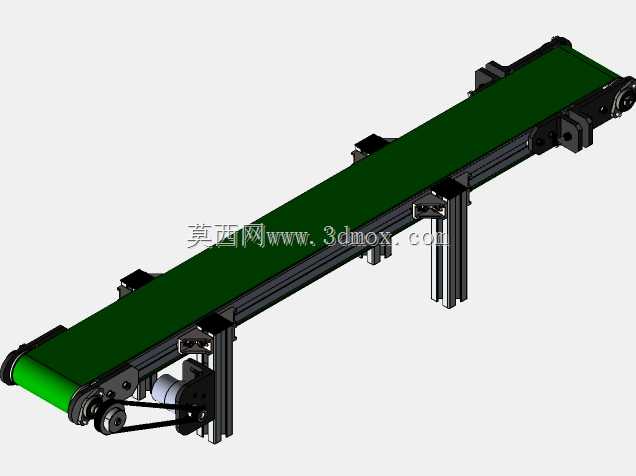

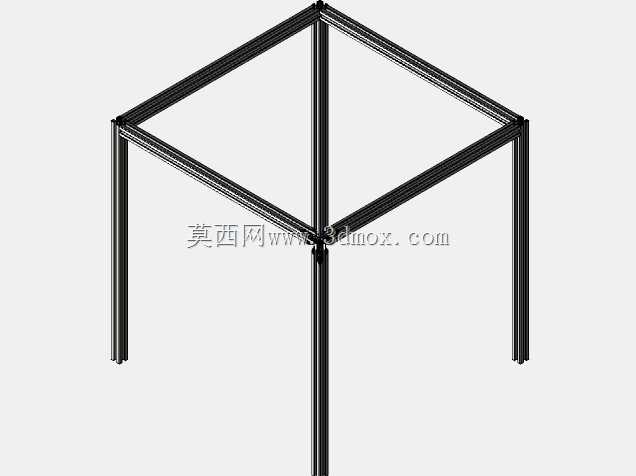

　　这套并联机器人工作站核心面向3C电子小件、食品包装、医药分拣这类高速来料分选场景，针对产线上散乱排布、需要按外观属性分类的物料做自动化分拣作业，替代传统人工目检分选的重复劳动，适配每分钟80-120件的高速来料节拍，解决人工分拣长时间作业疲劳导致的错分、漏分问题。整套设备采用铝型材框架搭建主体支撑结构，框架整体做方正笼式设计，安装时只需在平整硬化地面做四个脚座的水平调平即可，不需要额外做预埋地基，整体占地边界控制在长1800mm、宽1200mm、高1600mm范围内，能够直接嵌入现有产线的中段工位，不需要对原有输送线做大规模改造。设备前端对接皮带输送线作为来料段，皮带宽度选用200mm规格的绿色PVC防静电皮带，

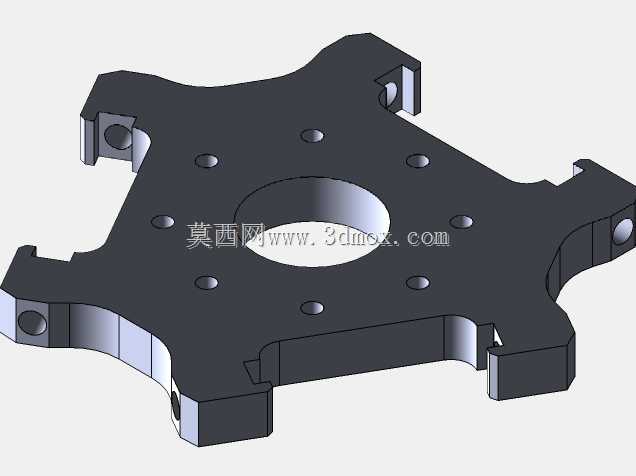

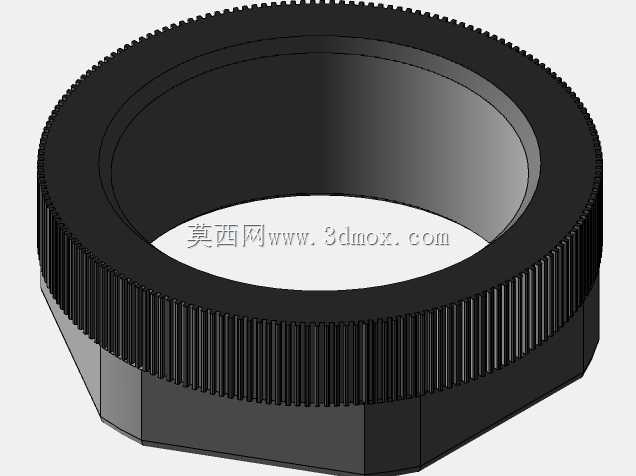

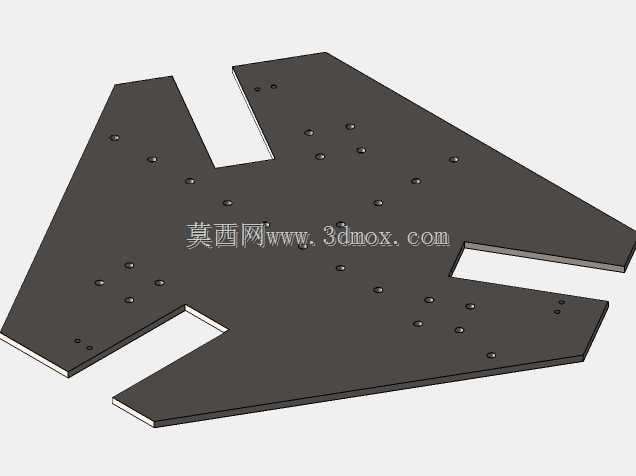

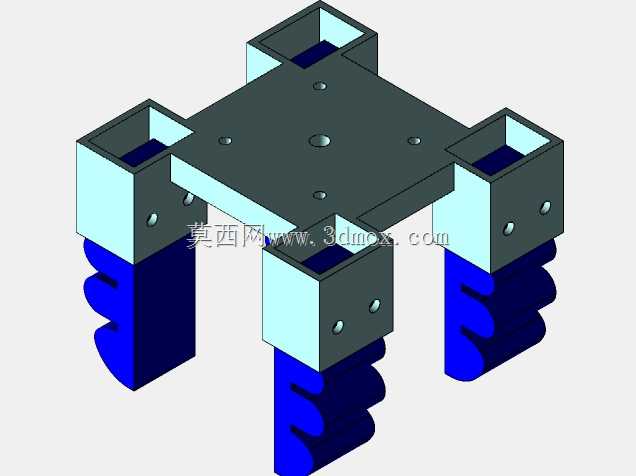

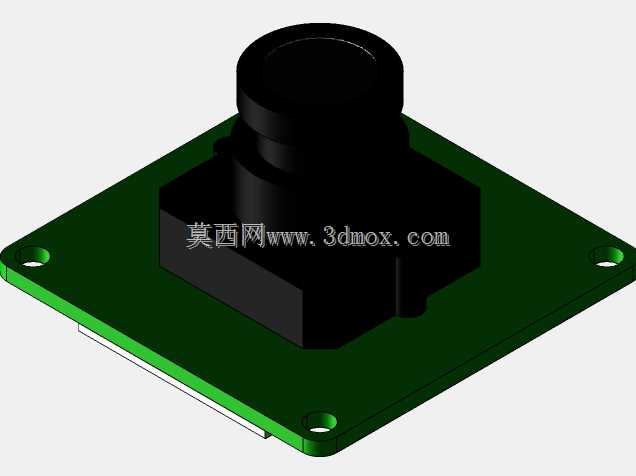

　　输送速度可根据上游产线节拍做0-30m/min范围的无级调节，皮带两侧加装30mm高的导向挡边，避免物料在输送过程中偏移出视觉检测的有效视野范围。视觉检测模块安装在输送线上方的框架横梁位置，采用环形无影光源搭配工业相机的组合，相机视野覆盖皮带宽度方向全范围，能够在物料随皮带匀速通过检测位时，快速采集物料表面的颜色、形状特征，通过内置的图像处理算法完成特征识别，同时将物料的实时位置坐标通过总线通讯发送给机器人控制器，引导末端执行器完成抓取动作。机器人本体采用经典的德尔塔并联三轴结构，动平台末端加装真空吸盘执行器，针对不同重量、材质的分拣物料，可快速更换夹爪或者吸盘型号，机器人的工作半径覆盖800mm直径的圆形范围，

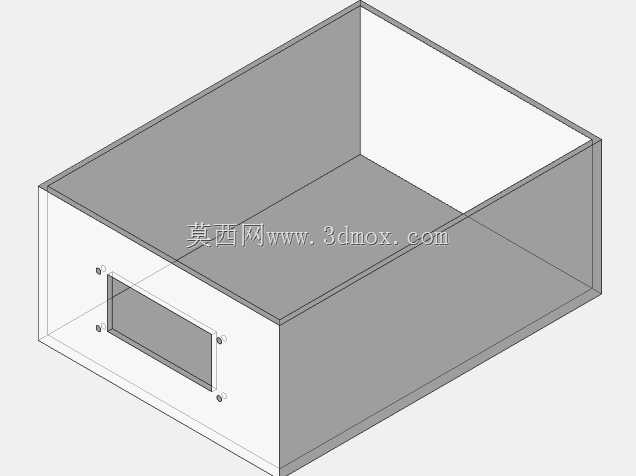

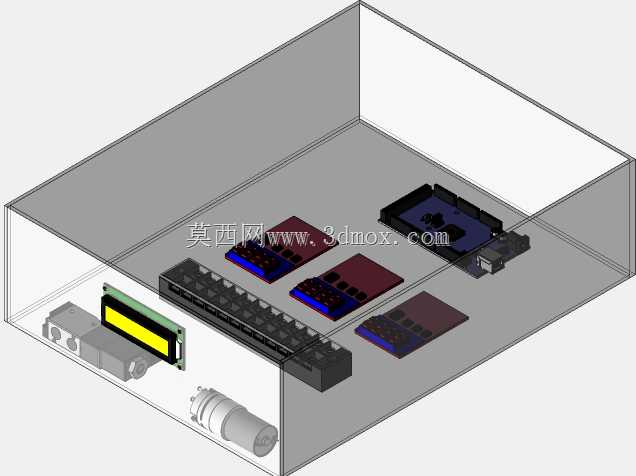

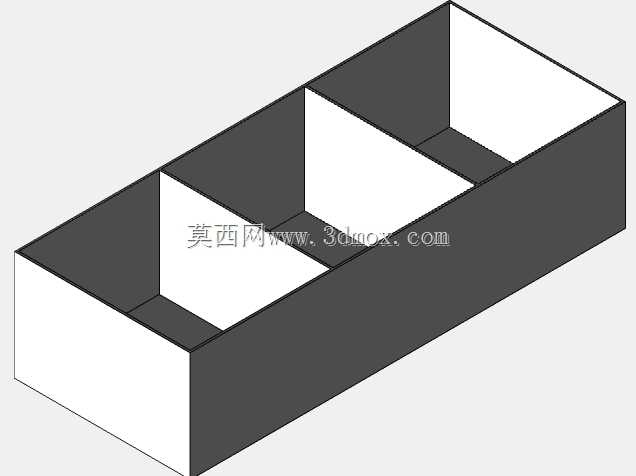

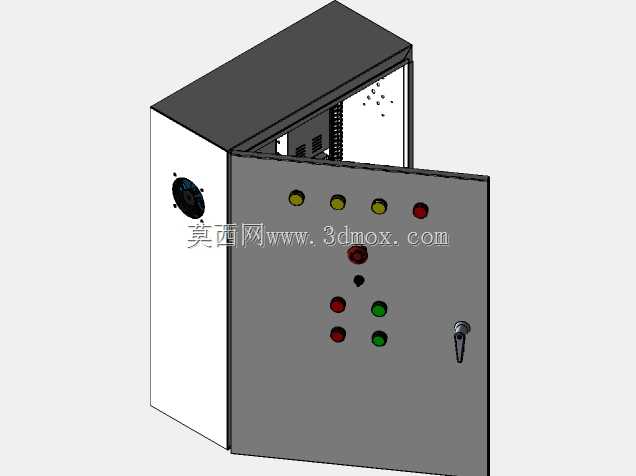

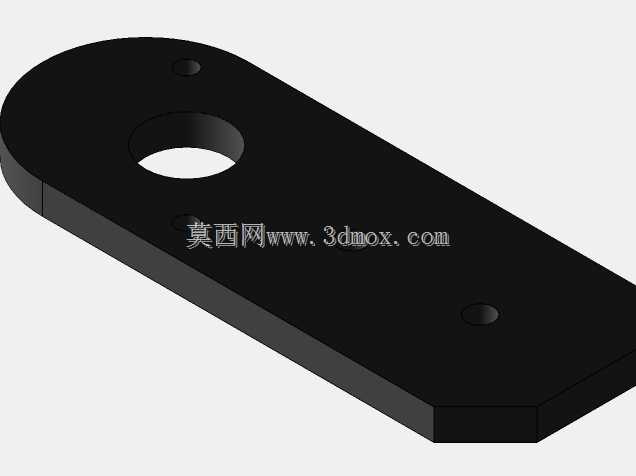

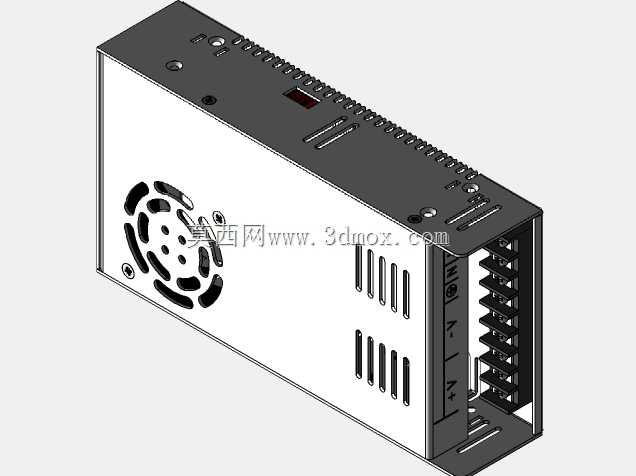

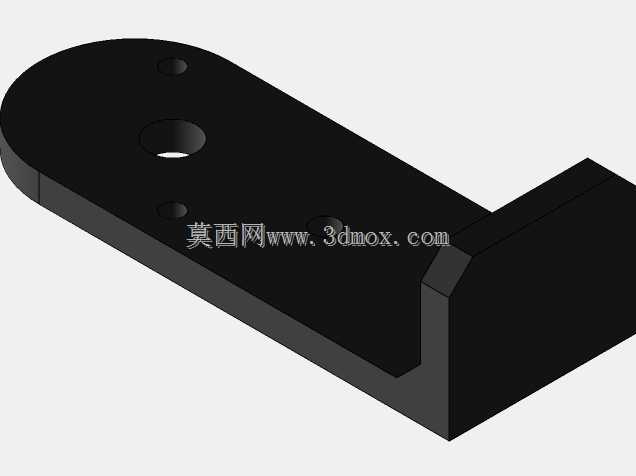

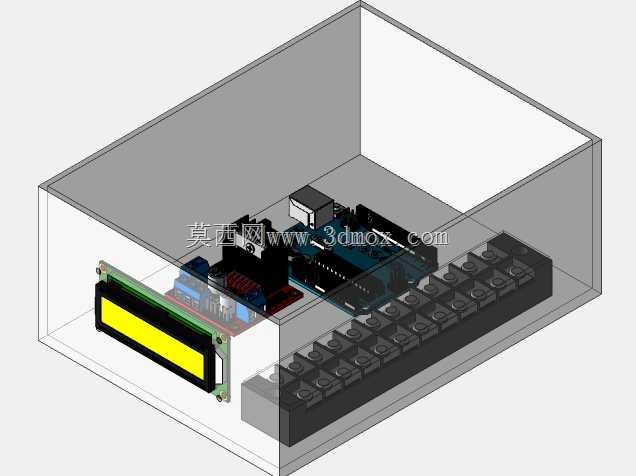

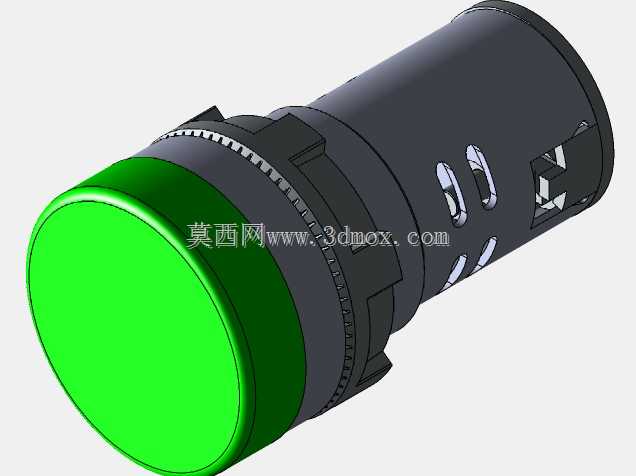

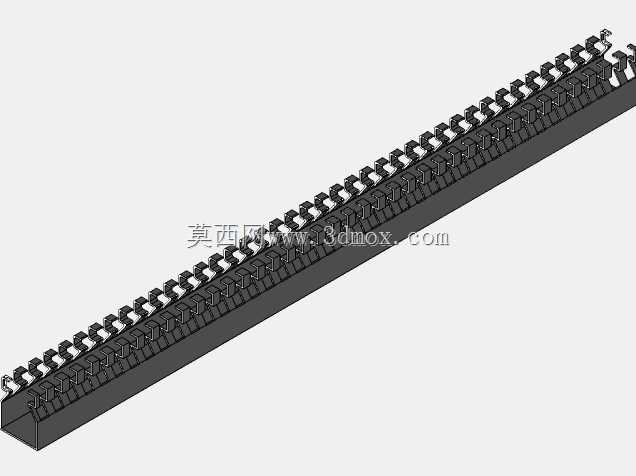

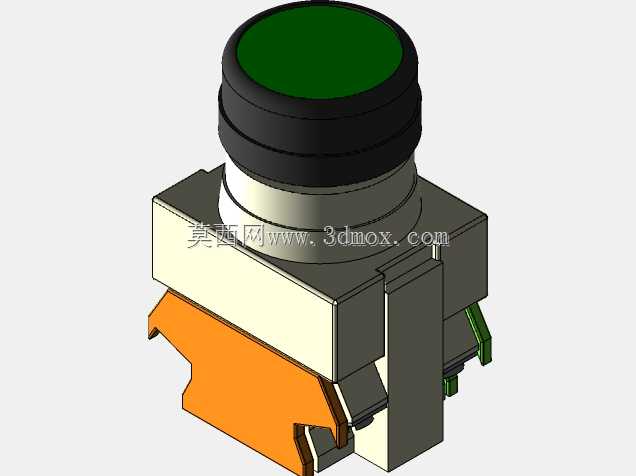

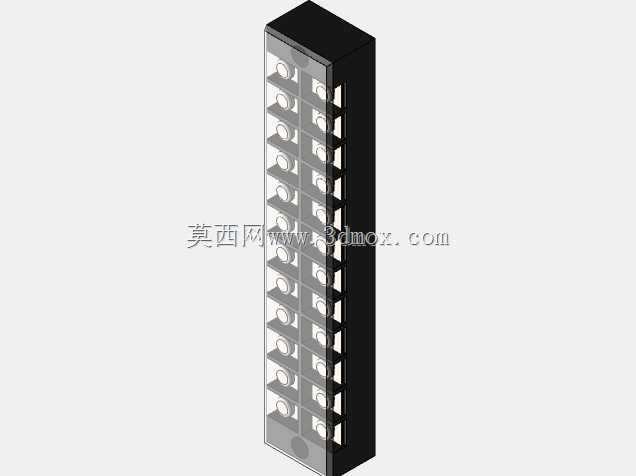

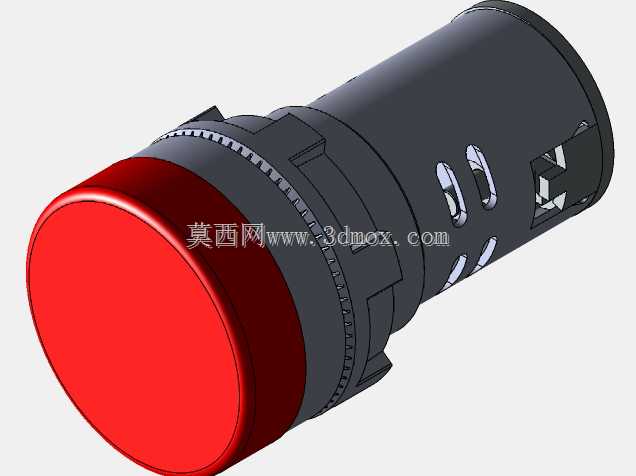

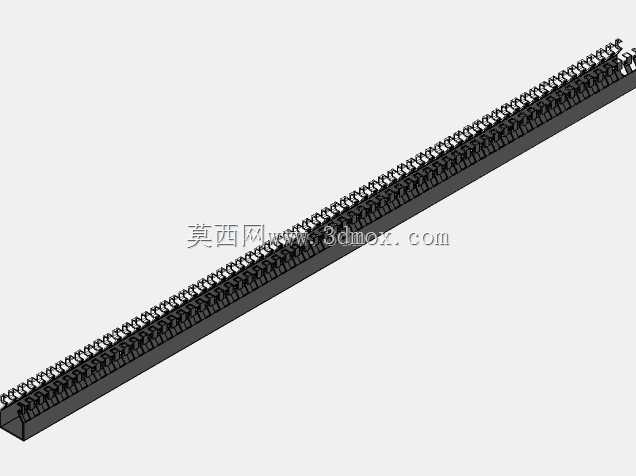

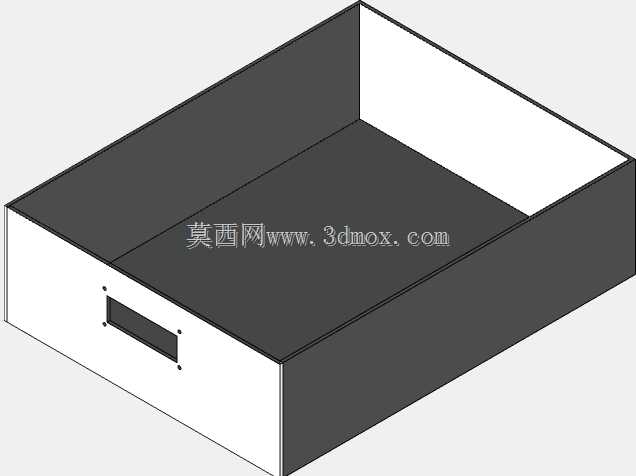

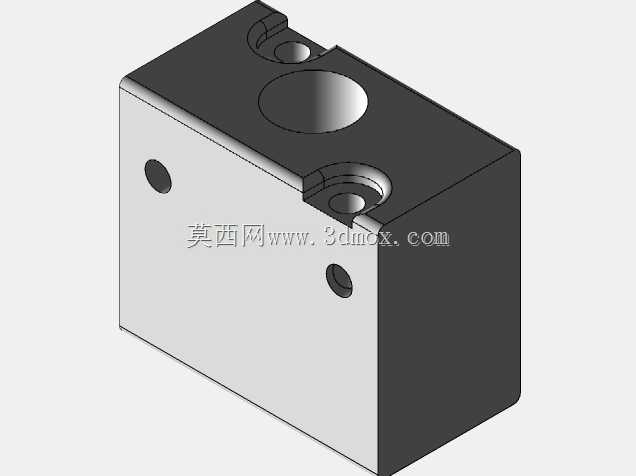

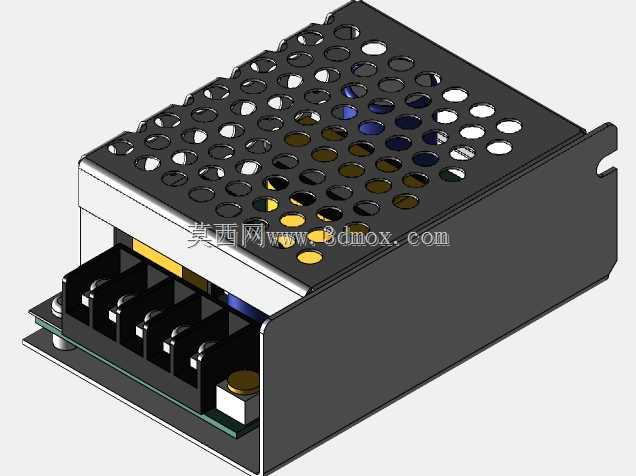

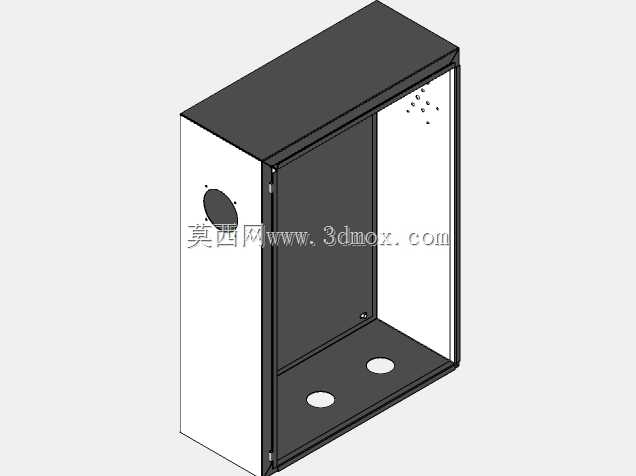

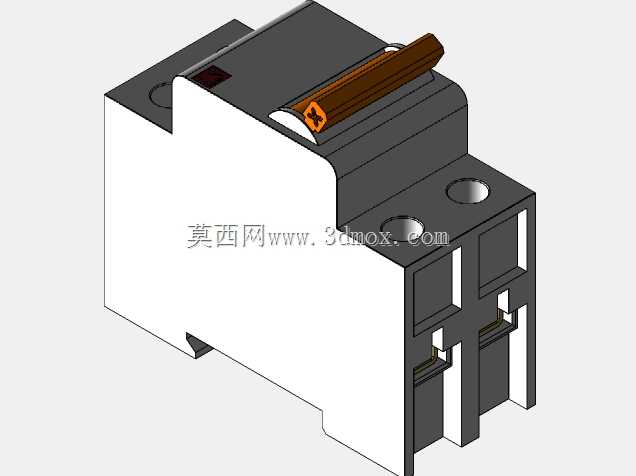

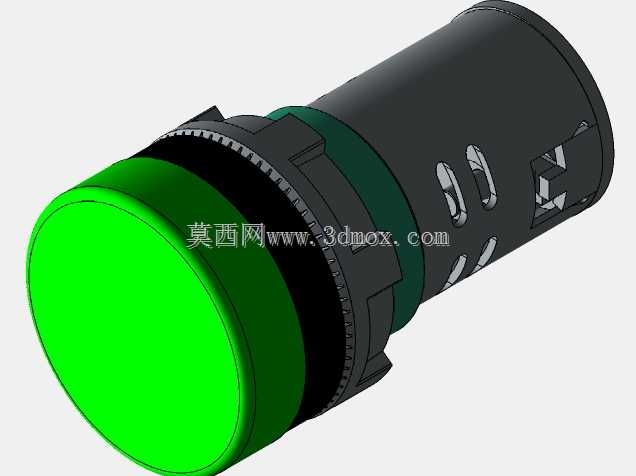

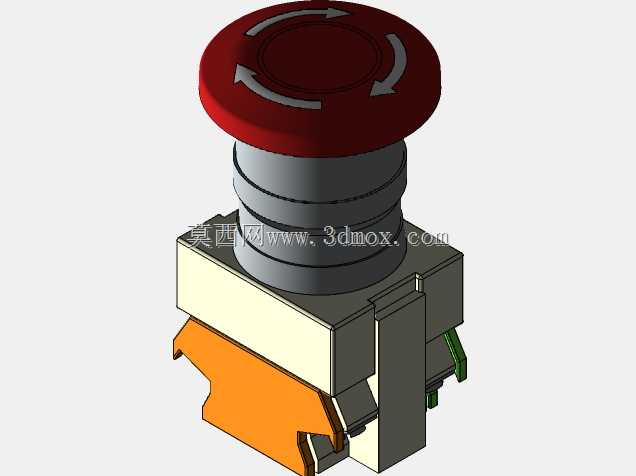

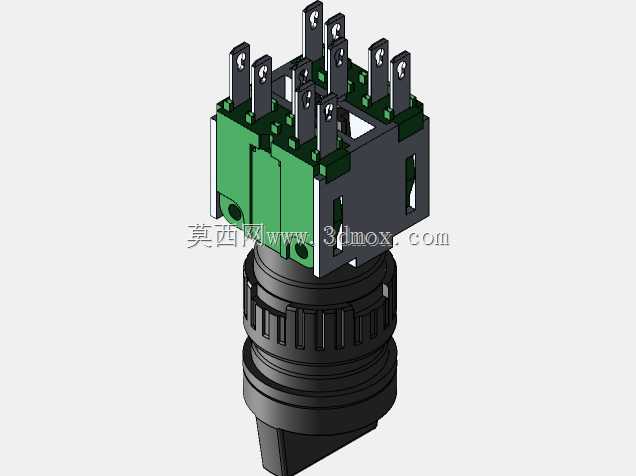

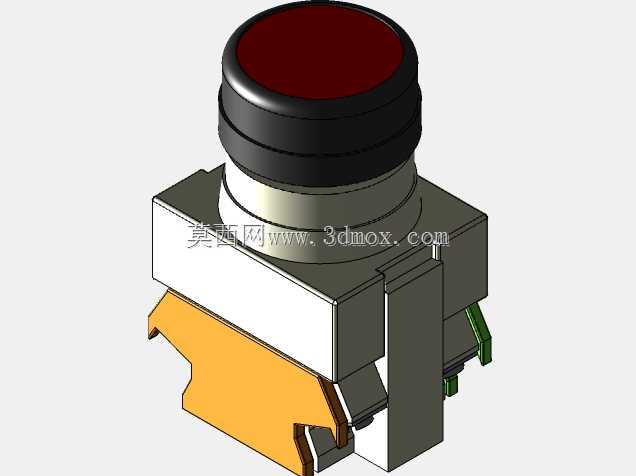

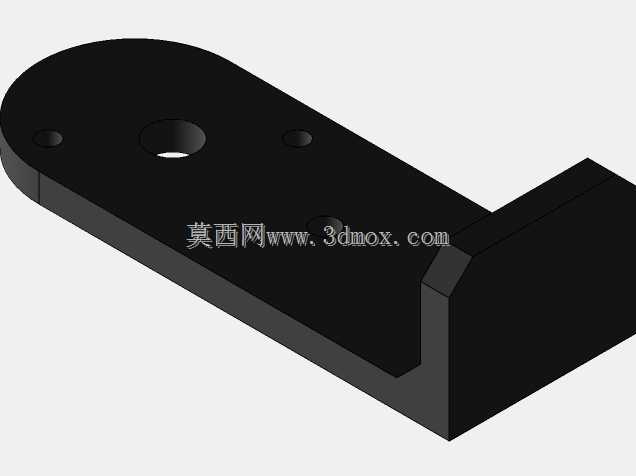

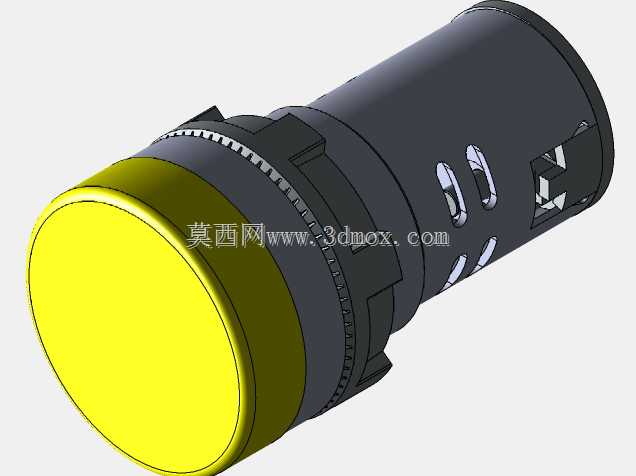

　　覆盖输送线来料区以及侧边的多格料箱区域，能够根据视觉系统给出的分类结果，将不同颜色的物料分别投放到对应的料格中，料箱采用抽屉式设计，满料后可直接抽出更换空箱，不需要停机操作，减少产线中断时间。设备右侧独立布置电气控制柜，柜内集成伺服驱动器、IO模块、开关电源、视觉控制器等电气元件，控制柜采用单开门结构，门板上布置启动、停止、急停按钮以及状态指示灯，柜门与框架之间做接地跨接处理，防护等级达到IP54，能够适配车间内多尘、有少量飞溅的常规生产环境，柜内走线全部采用线槽规整布置，强弱电分离走线，避免信号干扰导致的视觉识别误判或者机器人定位偏差。设计过程中优先考虑了设备的调试便捷性，框架上的相机安装座、机器人安装板都预留了长条形调节孔，

　　能够根据实际物料的尺寸、检测高度需求快速调整安装位置，不需要重新加工安装件；输送线的张紧机构采用螺杆调节结构，日常维护时只需调整两端的张紧螺杆即可快速调整皮带张紧度，不需要拆解框架结构。整套设备的运动逻辑做了分层设计，视觉系统完成识别后会提前给机器人发送预判位置，机器人提前移动到来料上方等待，待物料进入抓取范围后快速完成抓取、投放动作，减少等待时间，同时在安全边界上，框架四周预留了安全光栅的安装位置，可根据现场安全需求加装安全防护装置，人员进入工作范围时设备自动暂停，避免安全事故。在安装边界适配方面，设备底部的脚座可做±50mm的高度调节，能够适配不同高度的上游输送线对接需求，设备的气源接口、电源接口都布置在控制柜侧面的下部位置，外接管线可从地面或者线槽直接接入，不需要在设备框架上额外开孔走管，整体安装部署周期可控制在2个工作日内，适合中小批量产线的快速升级改造。
