户外通信基站用恒温电信机柜结构

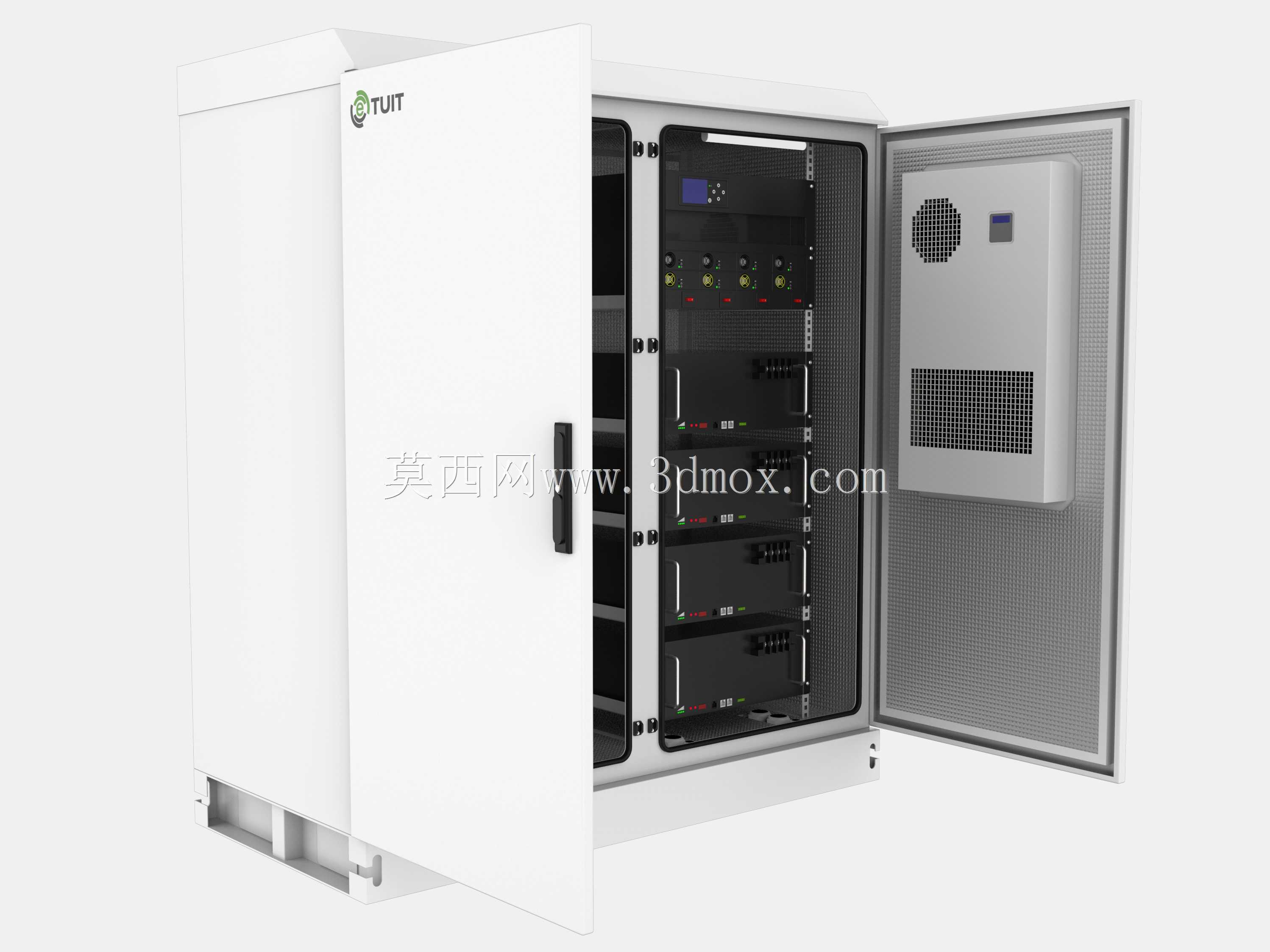

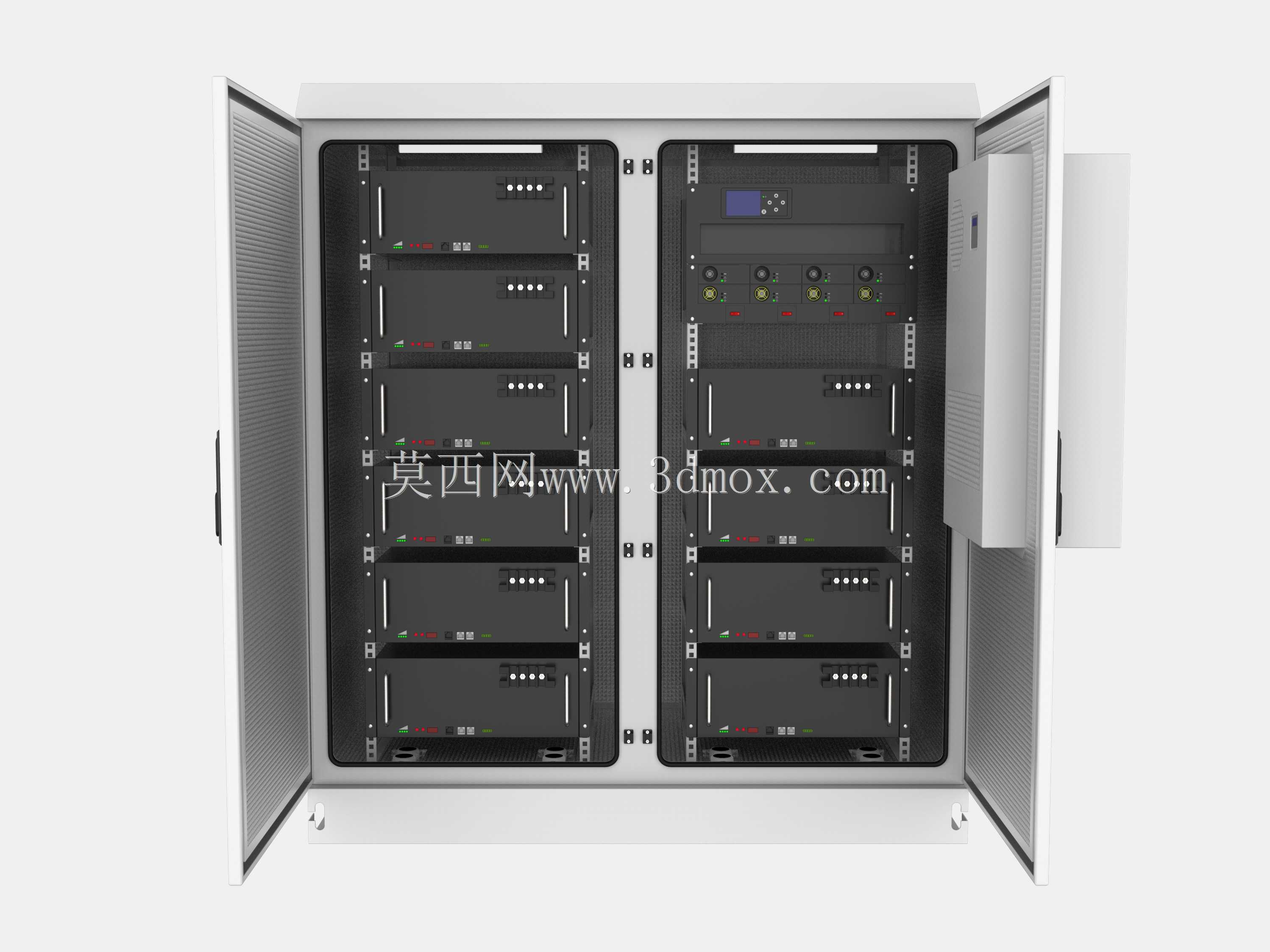

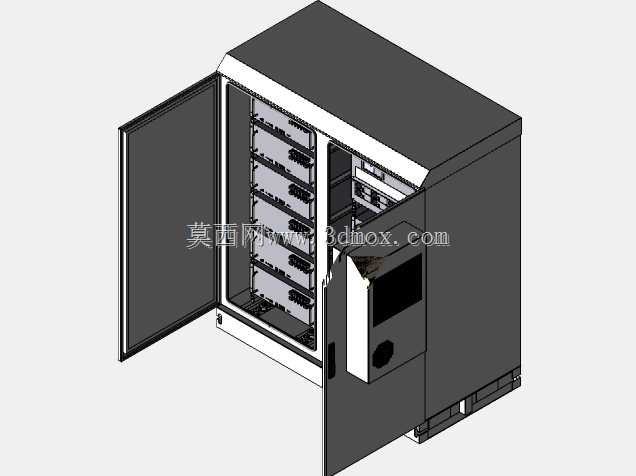

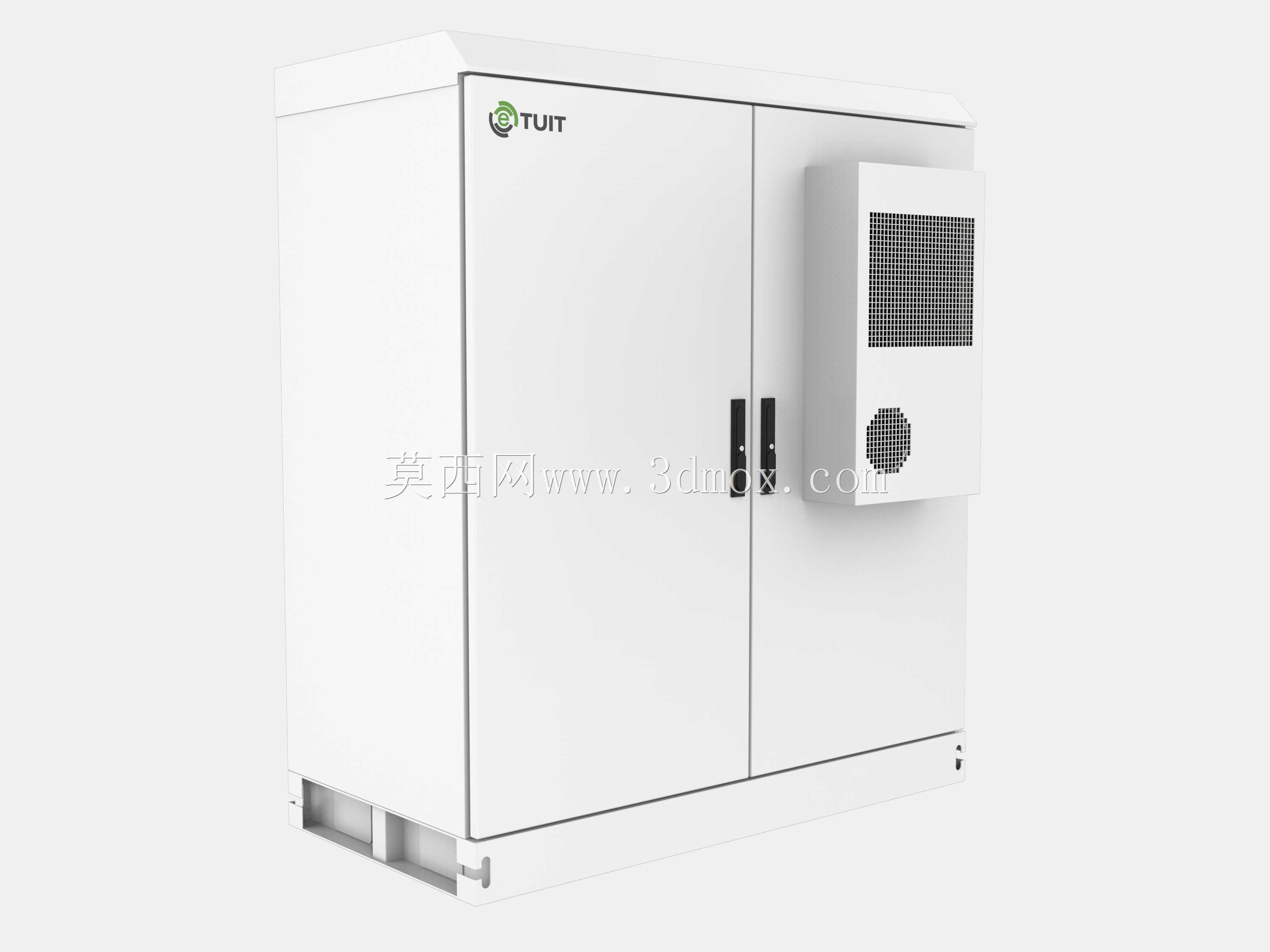

这类带恒温散热单元的户外电信机柜，核心部署场景集中在郊野基站、园区边缘通信节点、市政道路旁的接入网点位，承担着通信传输设备、供电模块、信号处理单元的承载与防护作用，区别于普通室内机柜，其结构设计从一开始就围绕户外复杂工况做了针对性考量。从结构布局来看，双开门的设计充分考虑了设备安装与后期运维的操作空间，左侧主门配备内嵌式锁具与密封胶条，闭合后可达到IP55以上的防护等级，能够阻挡户外扬尘、暴雨喷淋对内部设备的侵蚀；右侧门体内嵌一体式工业空调单元，上下分别设置进风滤网与出风格栅，可根据柜内温度自动启停制冷，将内部工作温度稳定控制在通信设备适配的10-35摄氏度区间，避免夏季高温暴晒导致设备宕机，也能防止冬季低温造成的元器件启动异常。机柜底部预留了标准的进出线开孔与接地桩位，安装时可直接与混凝土基座或预制架空底座固定，底部的托盘结构可承载重达数百公斤的通信设备堆叠，内部的立柱预留了等间距的安装孔位，可根据不同设备的尺寸灵活调整层板与安装导轨的位置，适配19英寸标准机架式设备的安装规范，也可兼容非标的定制化通信模块固定。设计过程中，机柜的外壳采用冷轧钢板折弯焊接成型，表面做户外级粉末喷涂处理，抗紫外线老化与盐雾腐蚀能力可满足沿海、高海拔等特殊区域的部署要求，门体与柜体的衔接处采用暗藏式铰链，避免外部暴力拆卸破坏，柜内顶部预留了照明与走线槽位，强弱电走线分离排布，减少信号干扰的同时也方便后期线路排查。从安装边界来看，这类机柜的整体占地尺寸控制在1平米以内，高度不超过2米，既满足单人运维操作的高度需求，也不会占用过多的户外公共空间，吊装结构隐藏在柜体顶部的檐边内侧，运输与现场吊装时不会破坏外表面的防护涂层，底座的固定孔位适配多数通信站点的预制基座尺寸，现场安装无需额外做打孔改造，可大幅缩短站点部署的施工周期。柜内的散热风道采用下进上出的循环设计，空调送出的冷风直接流经设备发热区域，热空气从顶部回风通道回到空调换热端，避免柜内出现局部热点，保障所有设备都能在稳定的温湿度环境下长期运行，柜门内侧还预留了文档收纳位，可存放站点设备台账、运维记录等纸质资料，方便现场运维人员查阅。
