小型多功能车铣复合加工设备结构设计

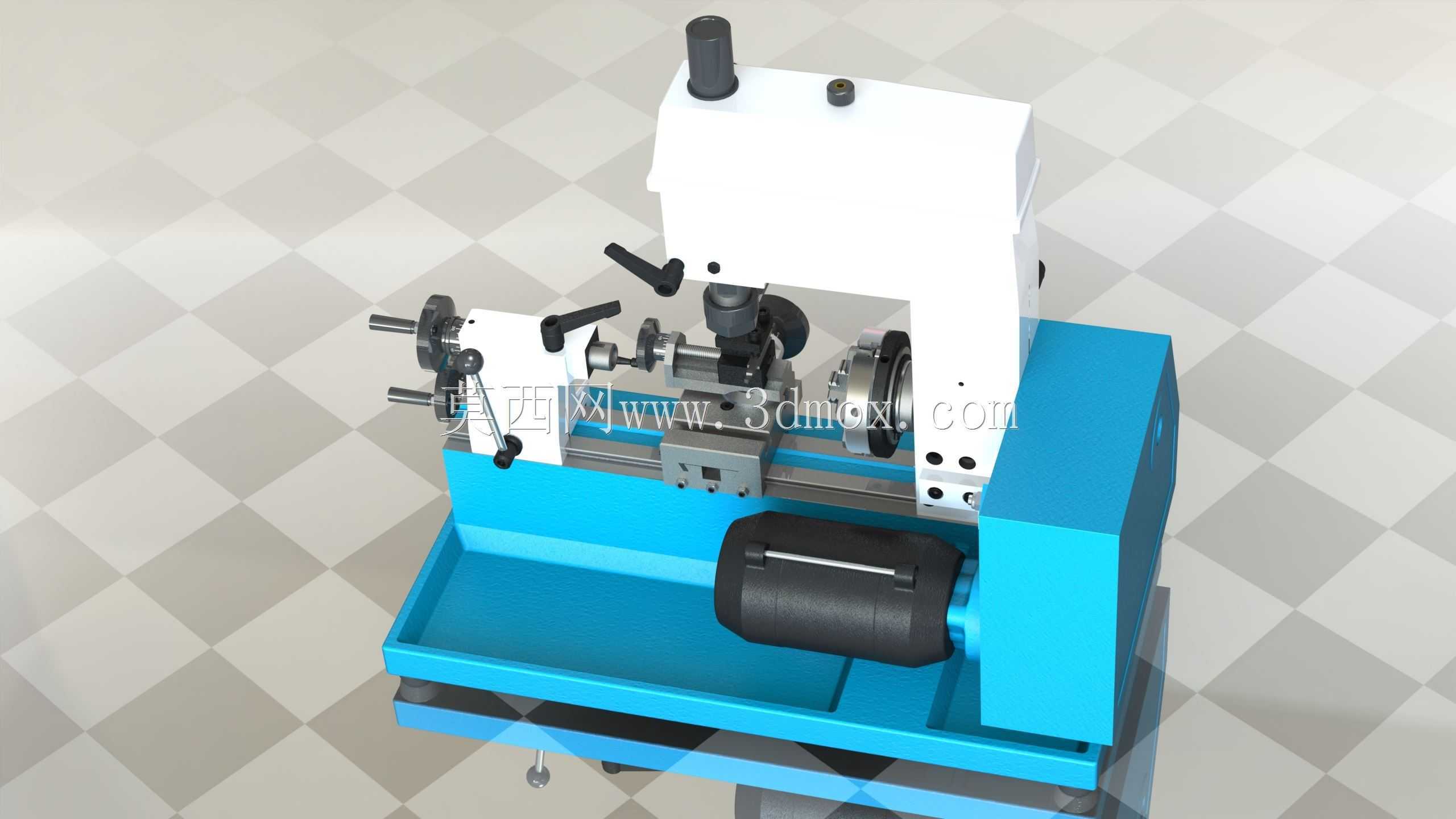

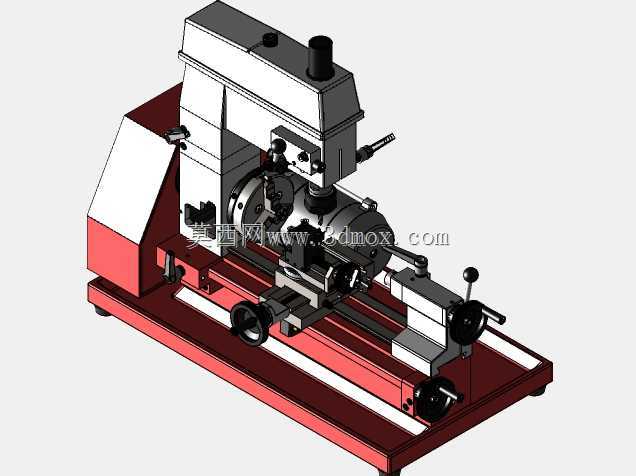

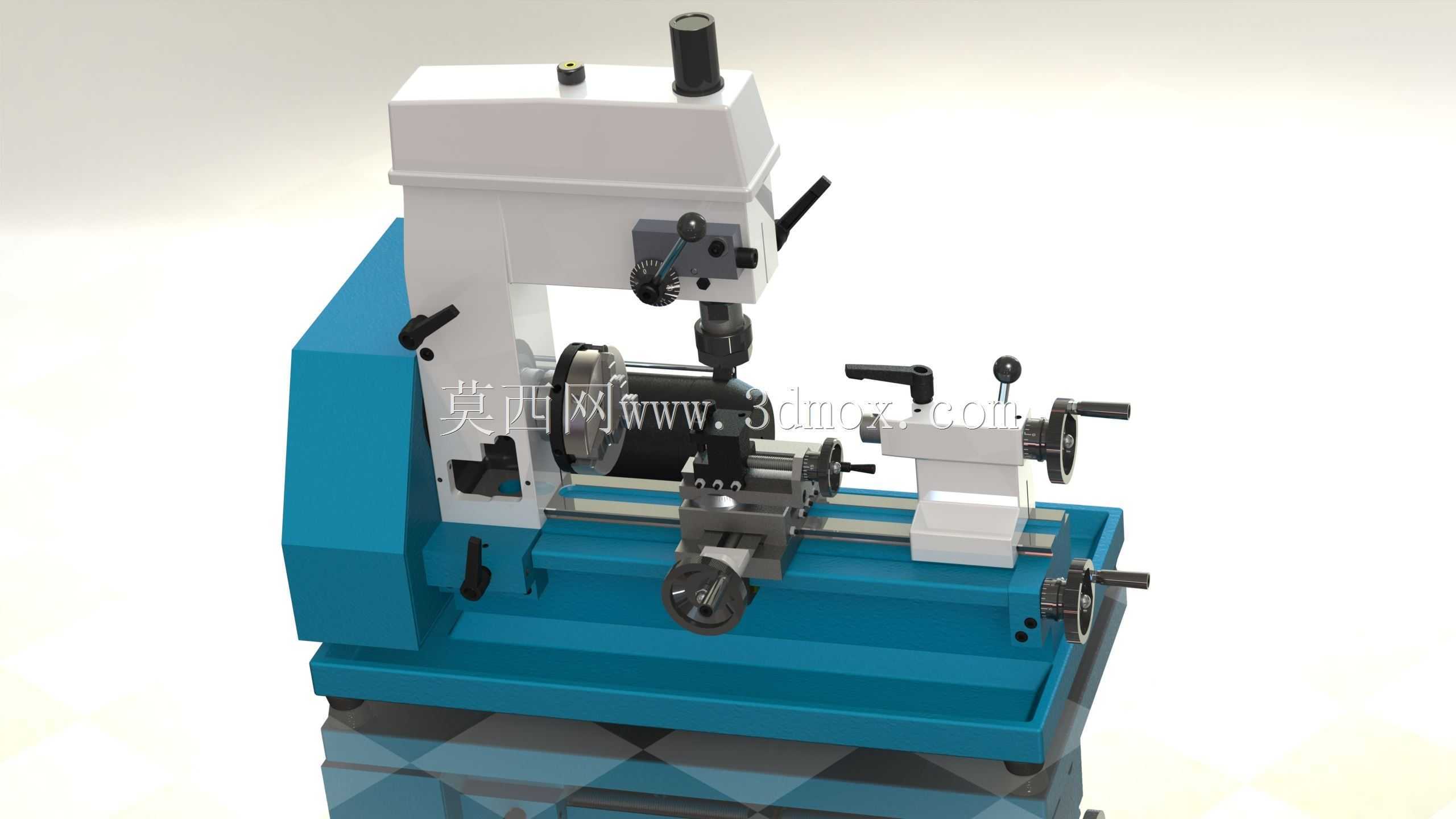

这款小型复合加工设备主要面向小型加工工坊、教学实训场景以及个人DIY加工需求，可同时完成车削、铣削两类常见的金属切削工序，无需在多台设备间反复拆装工件，能有效降低小型零件加工过程中的装夹误差，提升小批量非标零件的加工效率。从结构布局来看，设备采用床身底座一体式铸造结构，底座预留了四个安装固定孔位，整体占地尺寸适配常规工作台安装，不需要单独做大型设备地基，放置在标准重型工作台即可完成安装调试，整体重量控制在单人可借助辅助工具移位的范围，适合空间有限的加工场景使用。床头箱部分集成了主轴传动结构，可配套三爪卡盘装夹棒料类工件，主轴转速调节通过机身侧部的操作手柄实现，可根据不同加工材质、刀具类型匹配合适的切削线速度。横向进给拖板搭载了可调节的刀架结构，除了可安装常规车刀完成外圆、端面、内孔的车削加工外，拖板上方预留了铣削动力头的安装接口，配套的立式铣头可完成平面铣削、键槽加工、钻孔等常规铣削工序，尾座部分采用可滑移锁紧结构，可配合主轴完成长轴类零件的顶持加工，也可安装钻夹头完成轴向钻孔作业。设计过程中对操作手柄的布局做了人机工程优化，所有进给操作手轮、锁紧手柄、主轴控制开关都布置在操作人员站立即可轻松触及的位置，减少加工过程中的多余动作。传动结构的防护做了简化设计，外露的传动部件都预留了防护罩安装位，实际生产时可加装金属防护壳避免切屑飞溅伤人。床身导轨采用了矩形导轨结构，相比燕尾导轨拥有更好的刚性，可承受小切深下的复合加工载荷，导轨面预留了润滑脂加注通道，日常维护时可直接通过注油孔完成润滑保养，不需要拆解床身结构。电气控制部分的安装腔体预留了充足的走线空间，可根据实际使用需求加装正反转开关、急停按钮、转速显示模块等电气元件，不需要额外改动床身的主体结构。这款设备的加工范围覆盖了常见的小型金属零件、非金属零件的切削加工需求，对于小批量打样、教学演示、维修配做零件这类场景的适配性较强，相比单一功能的小型车床或小型铣床，其功能集成度更高，空间利用率更优，能够在有限的场地内完成多类常规机加工序。
