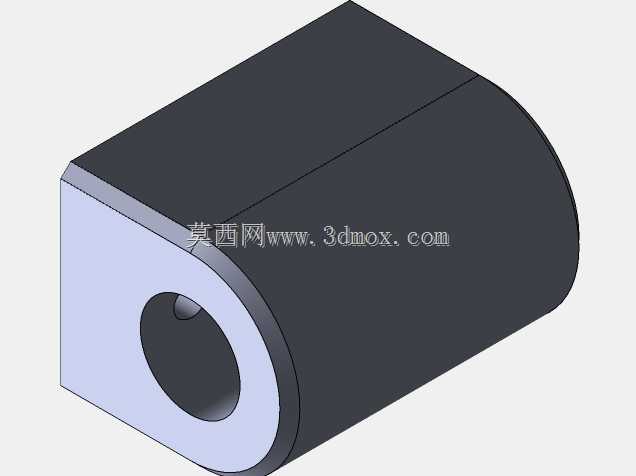

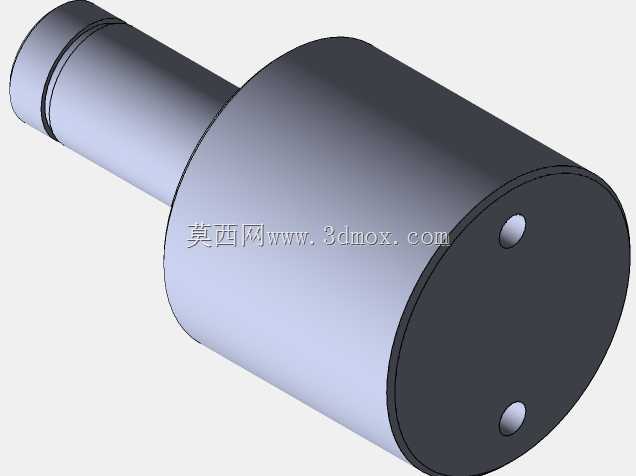

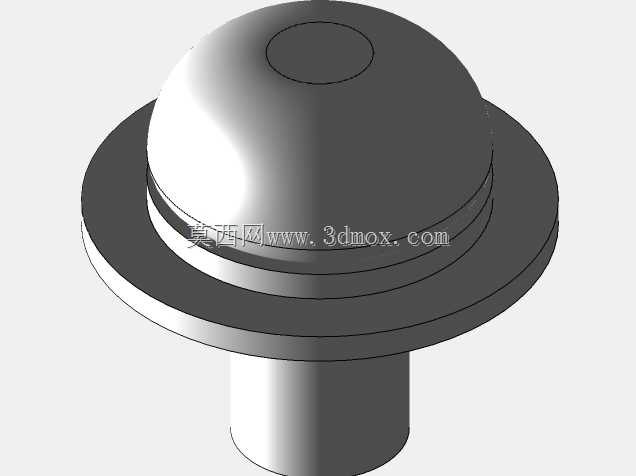

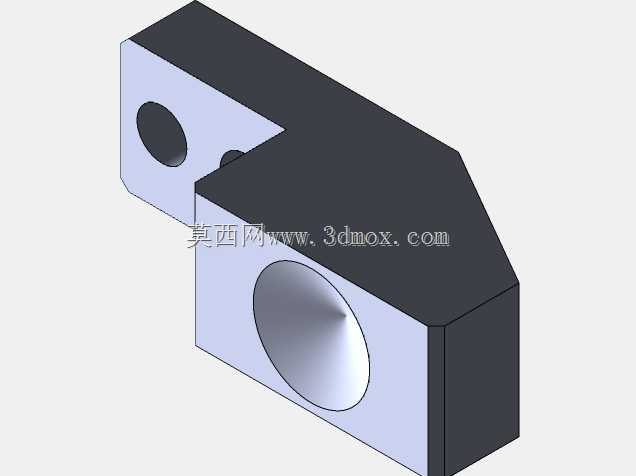

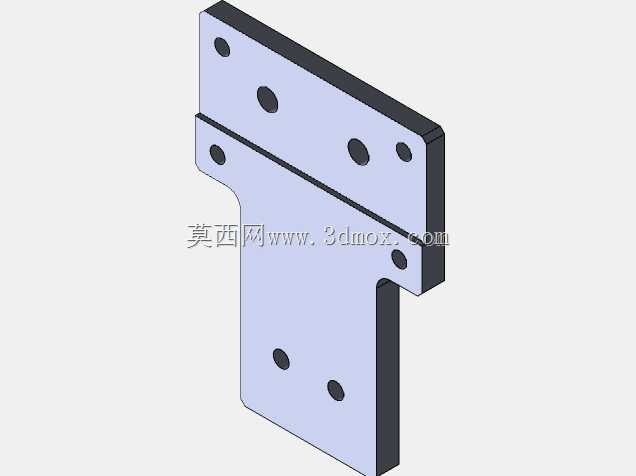

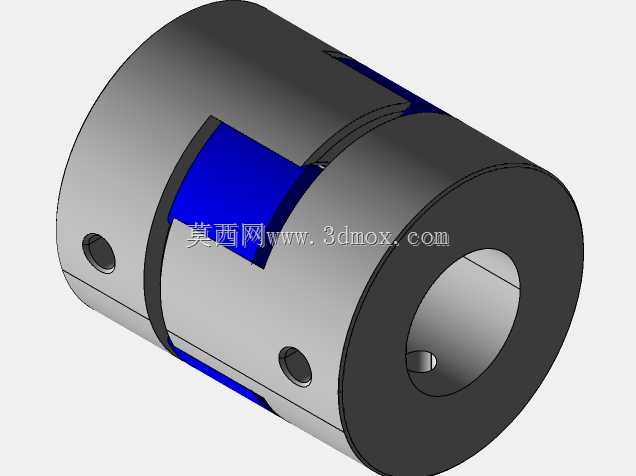

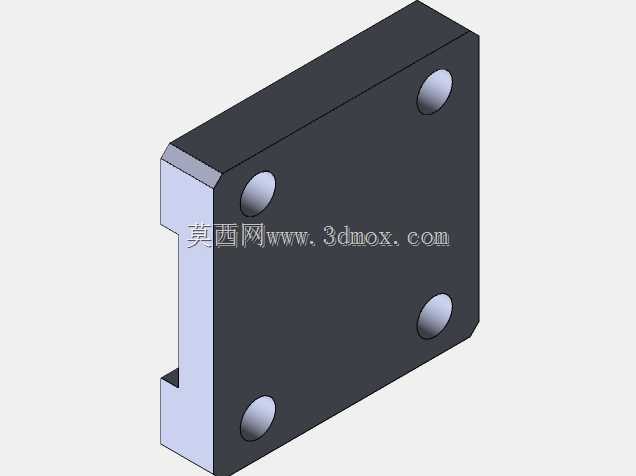

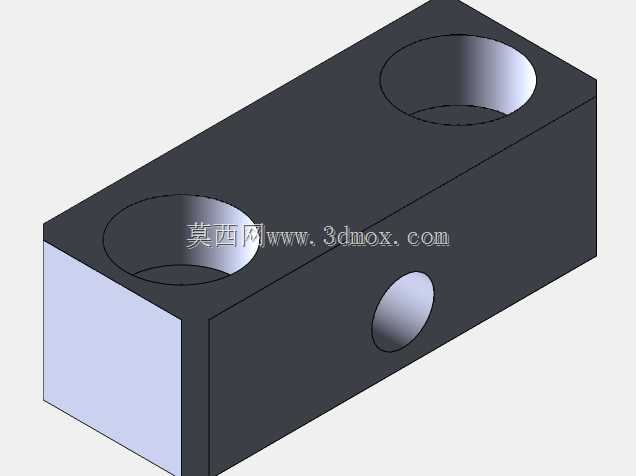

皮带传动双轴直线移栽机械手结构

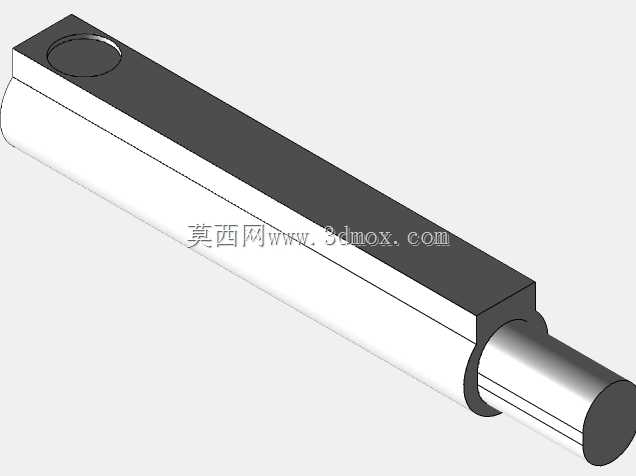

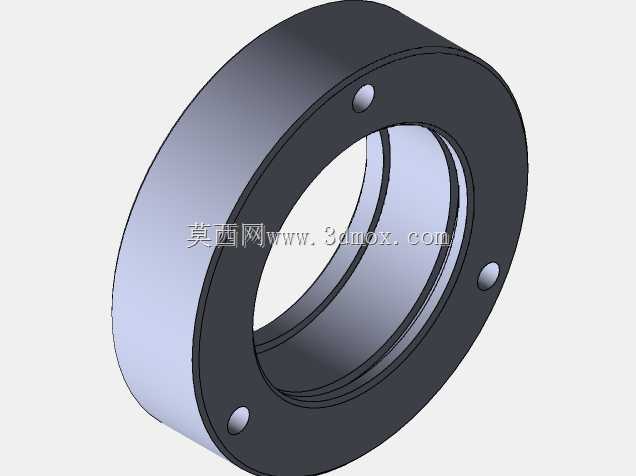

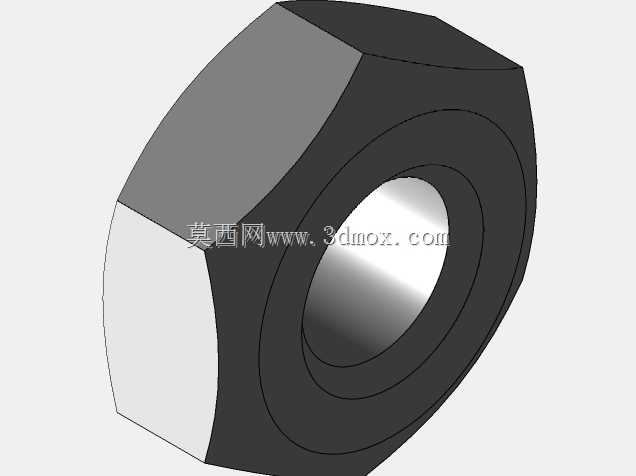

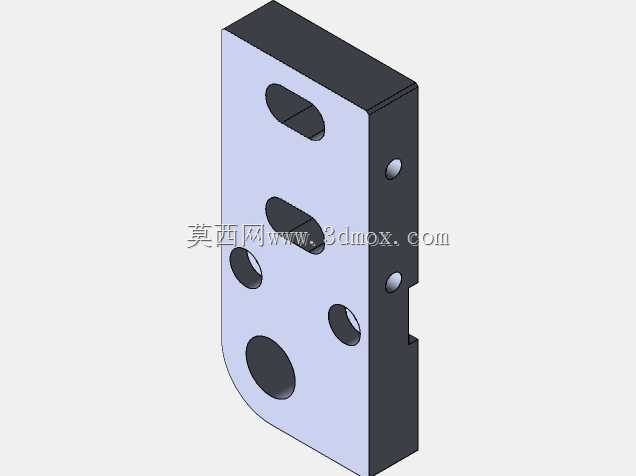

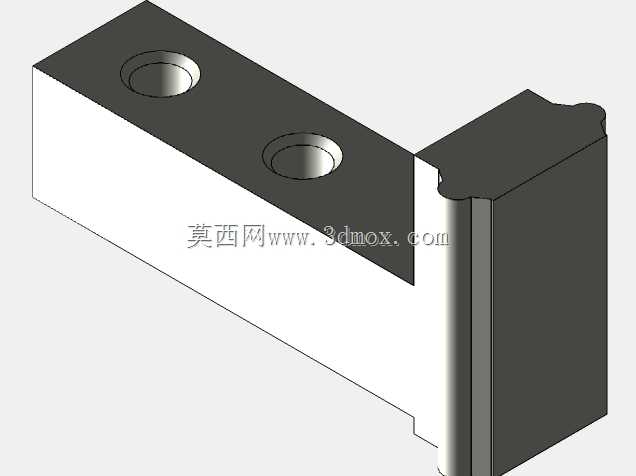

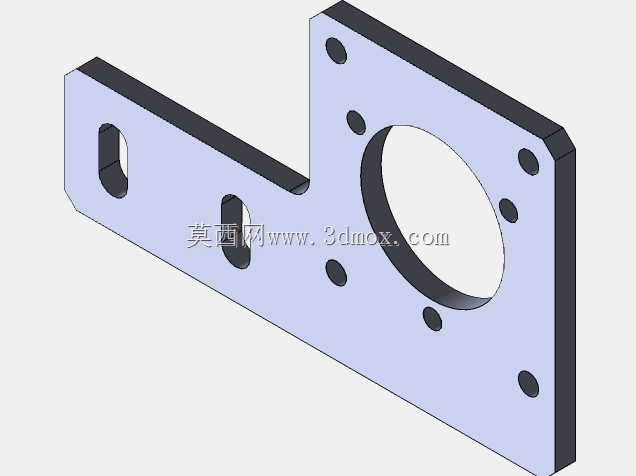

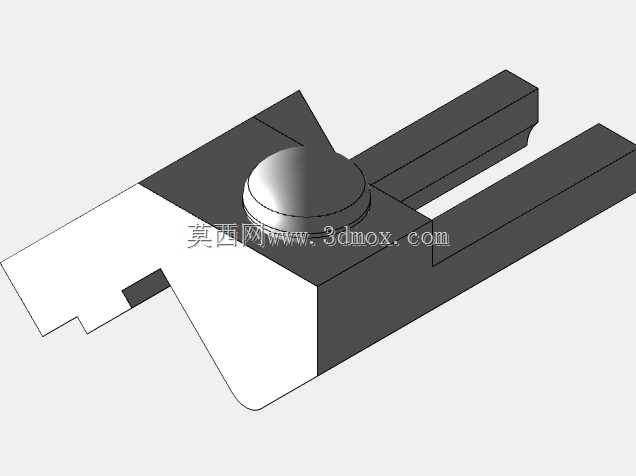

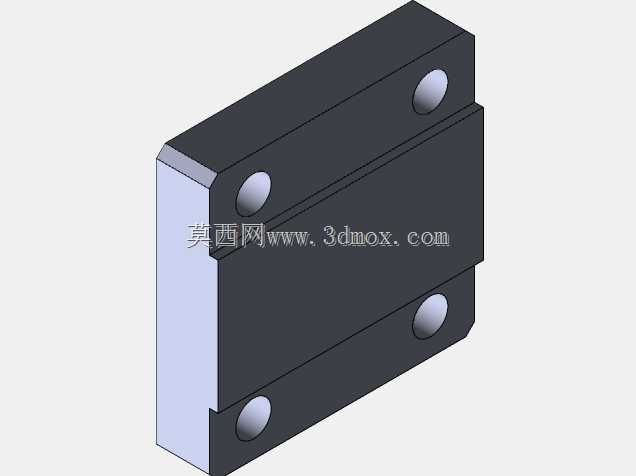

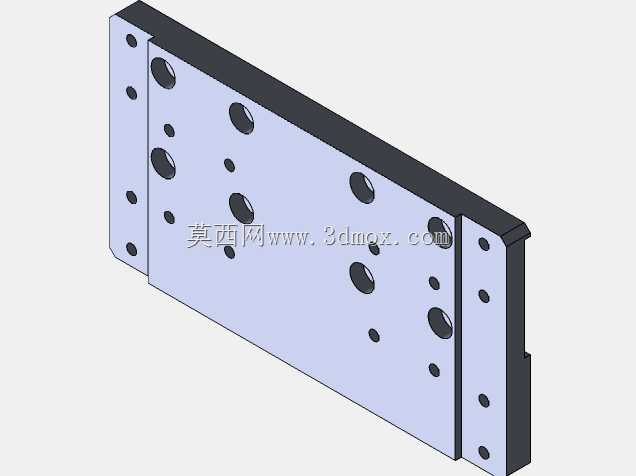

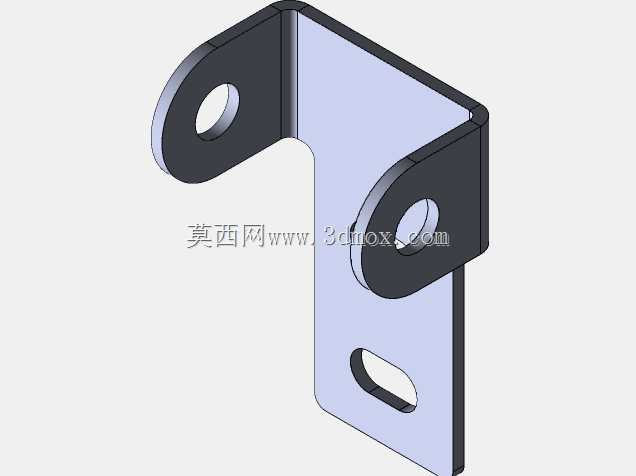

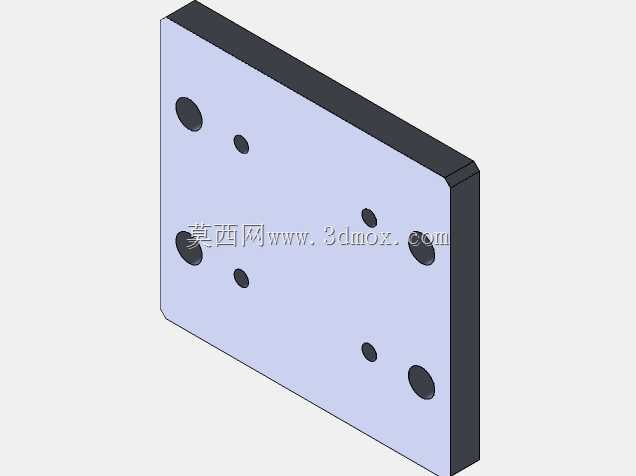

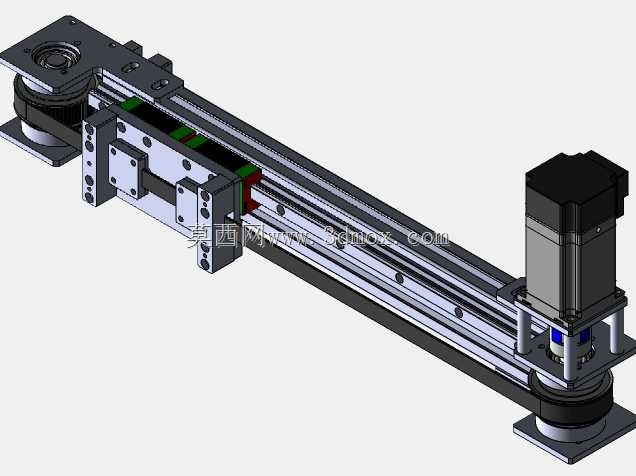

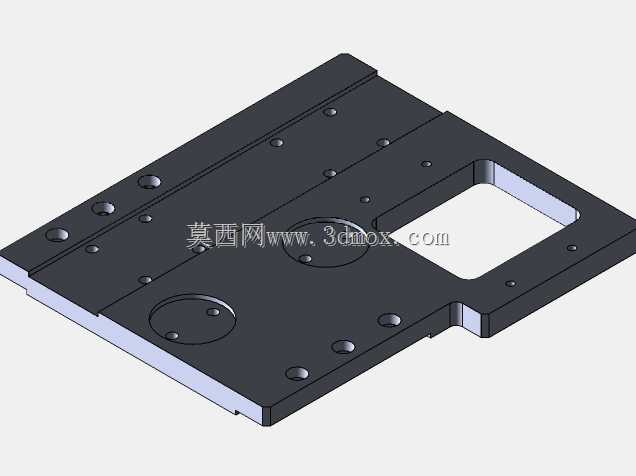

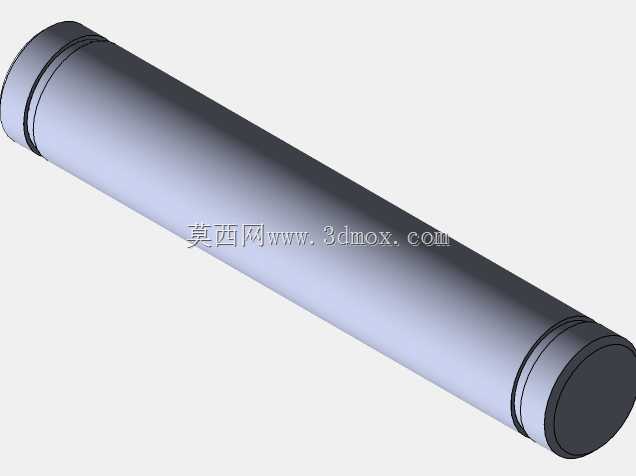

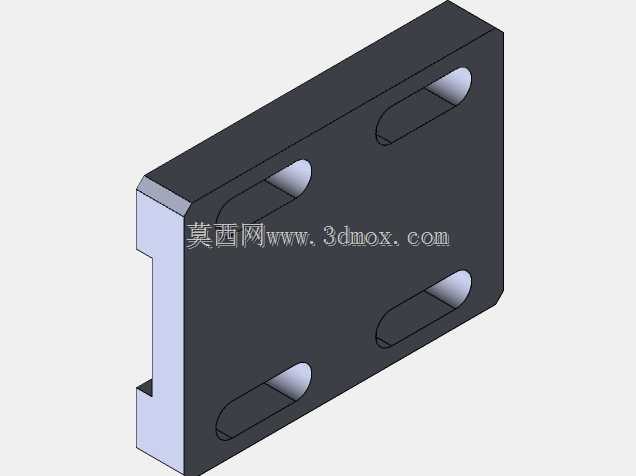

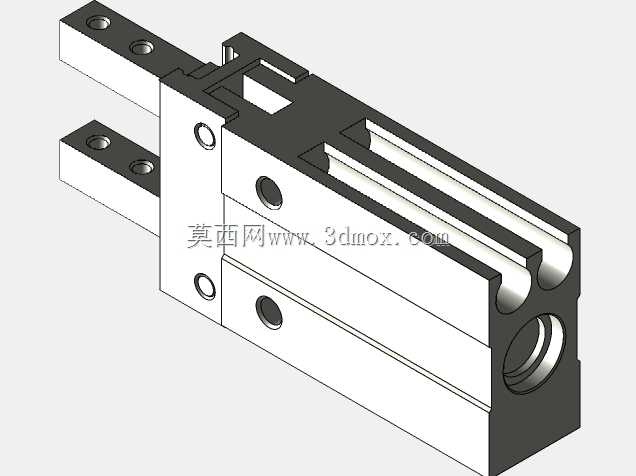

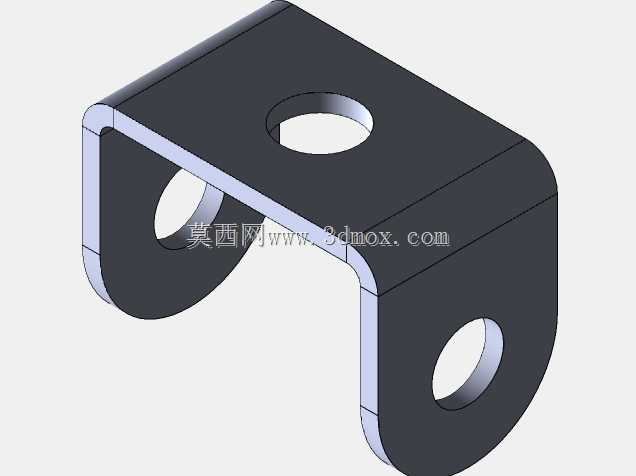

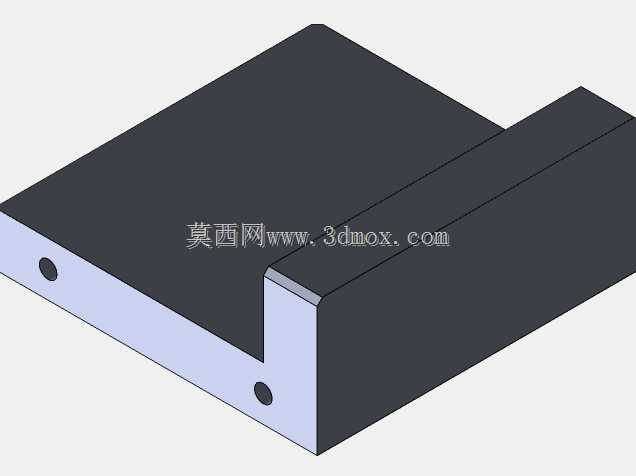

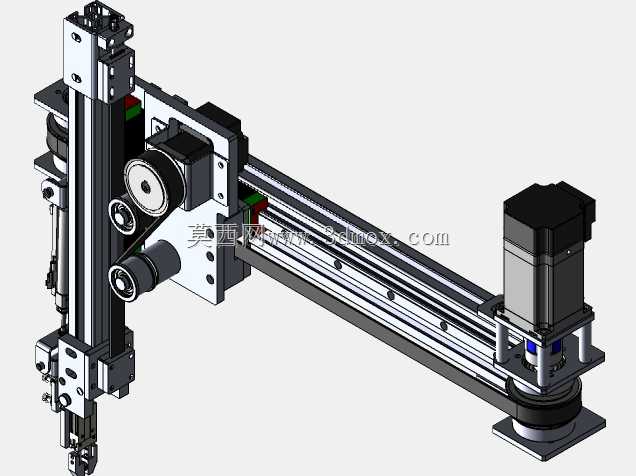

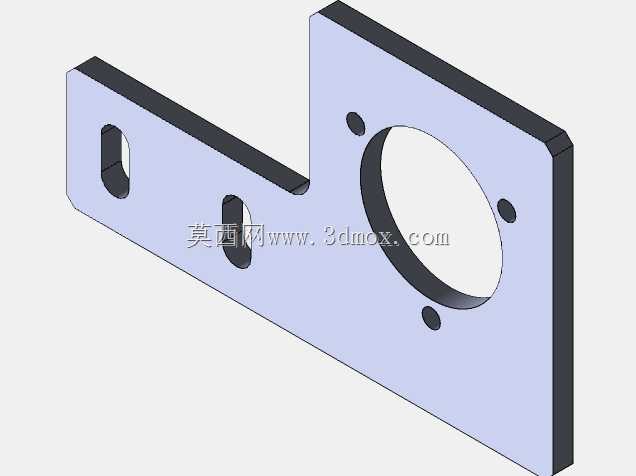

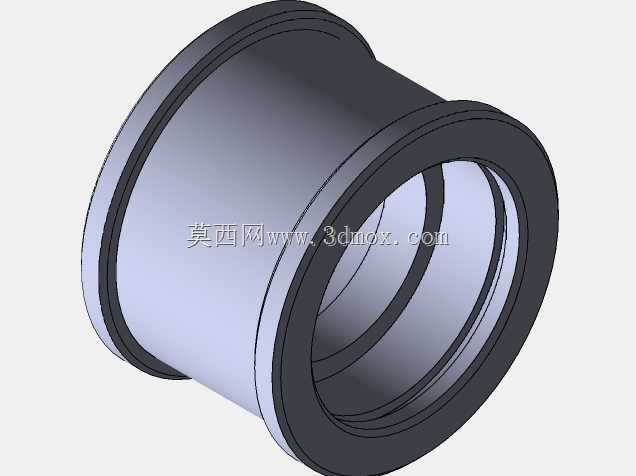

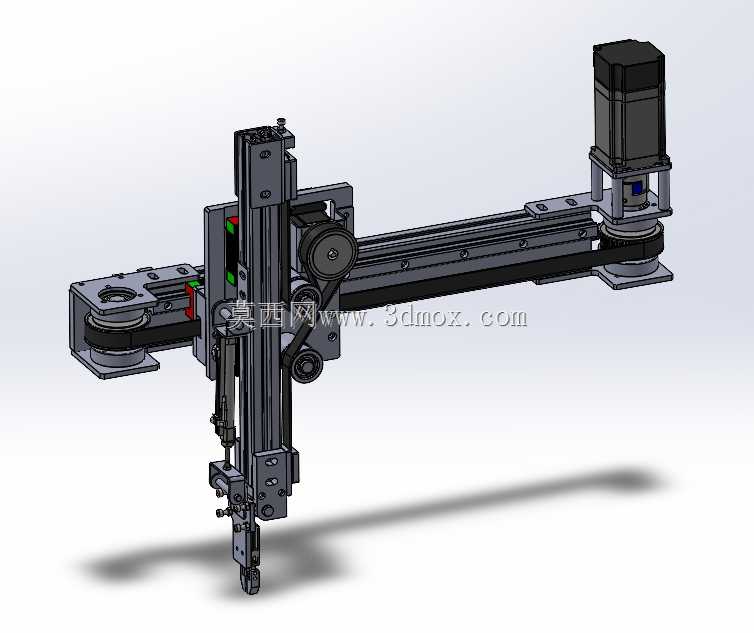

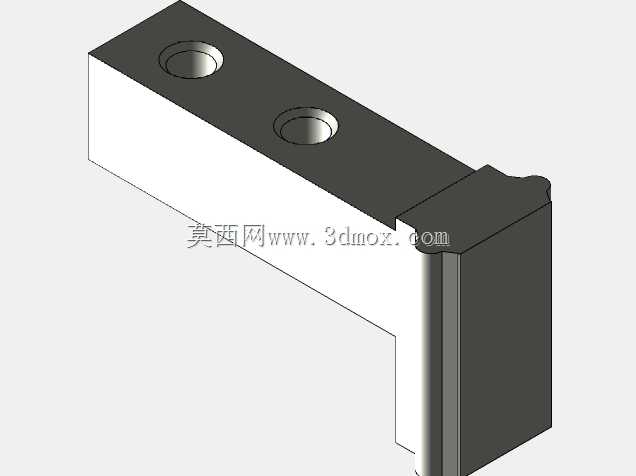

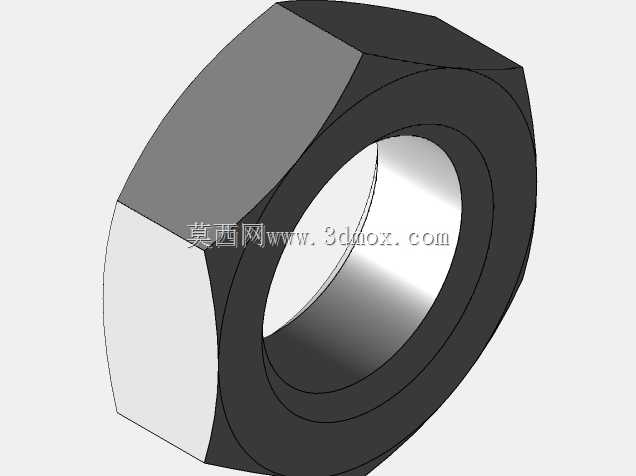

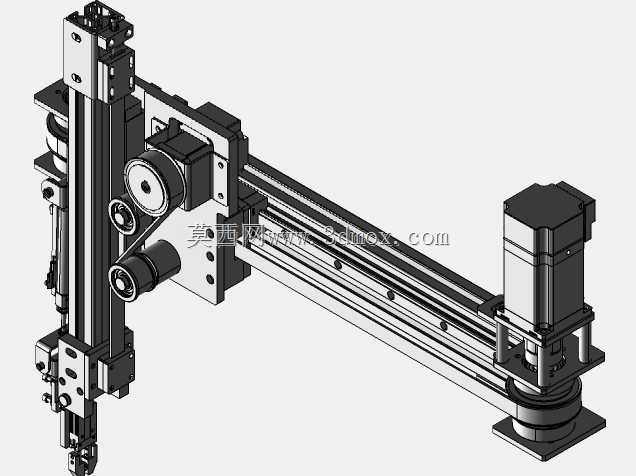

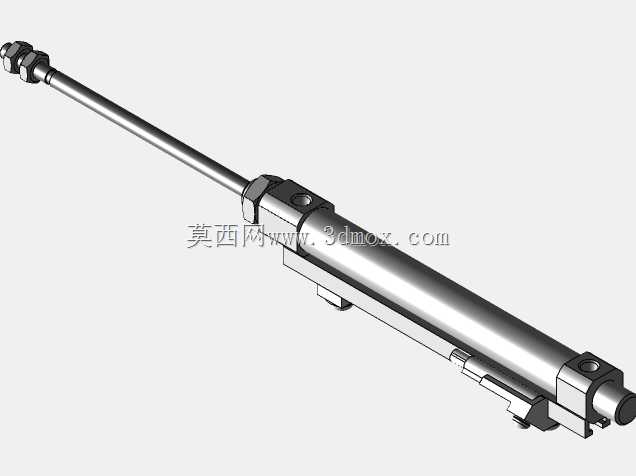

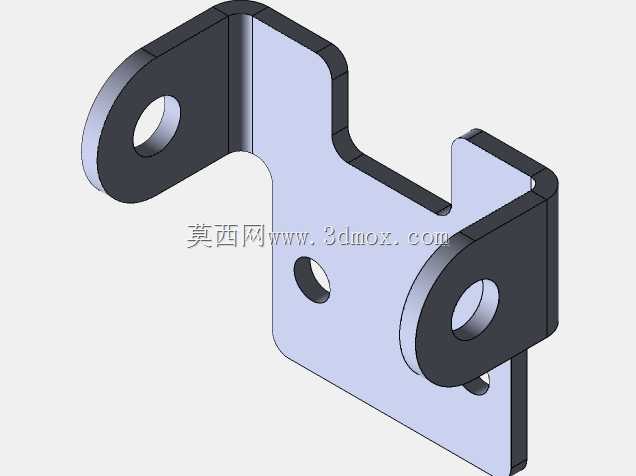

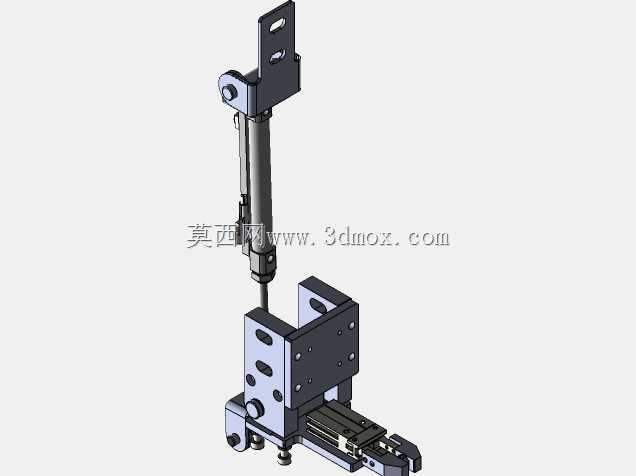

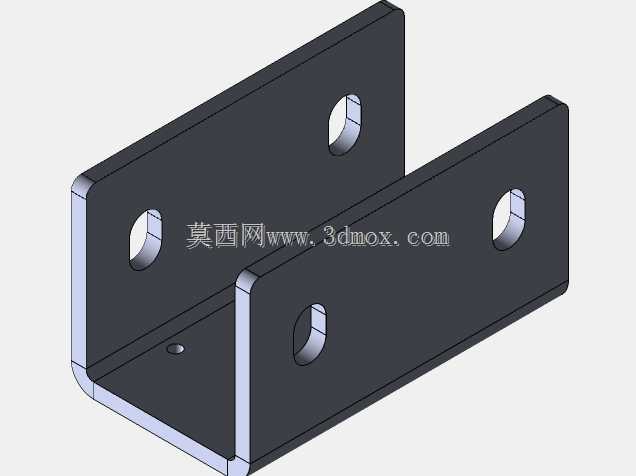

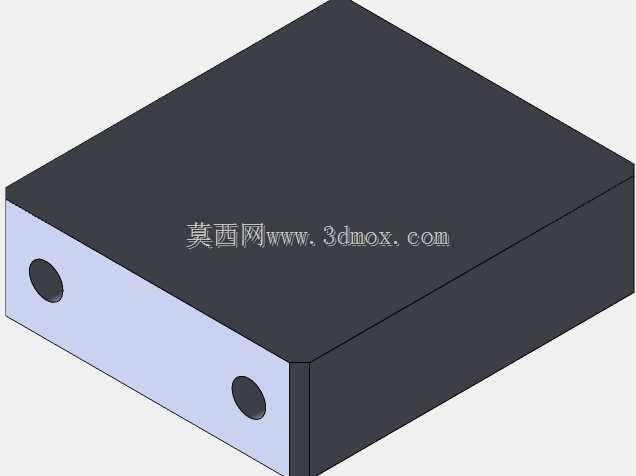

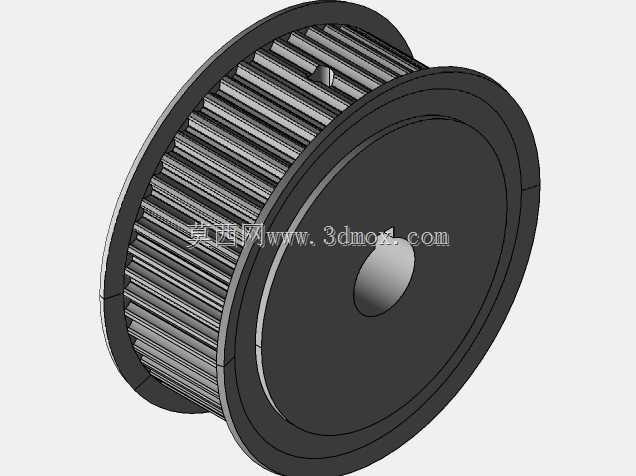

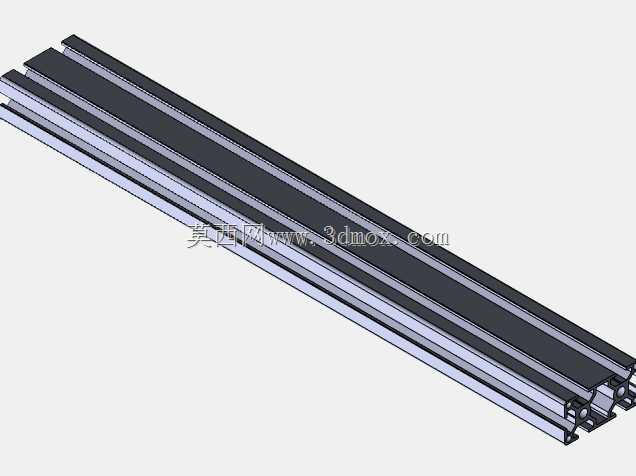

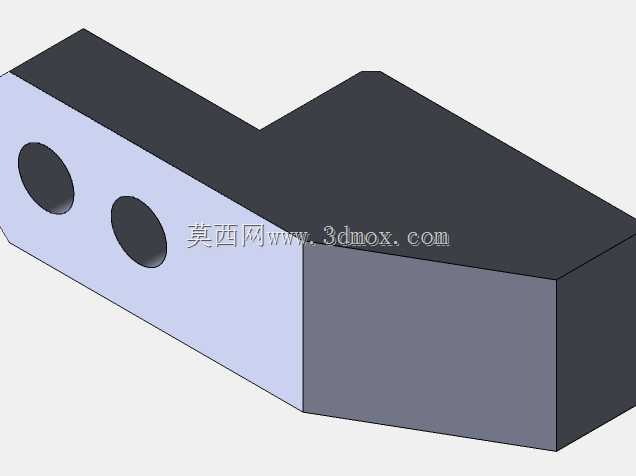

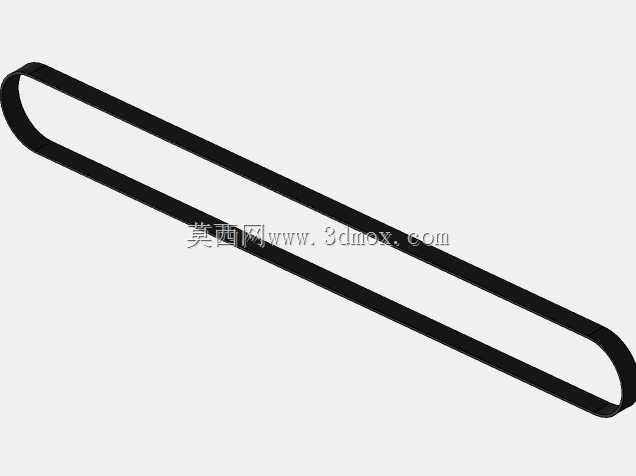

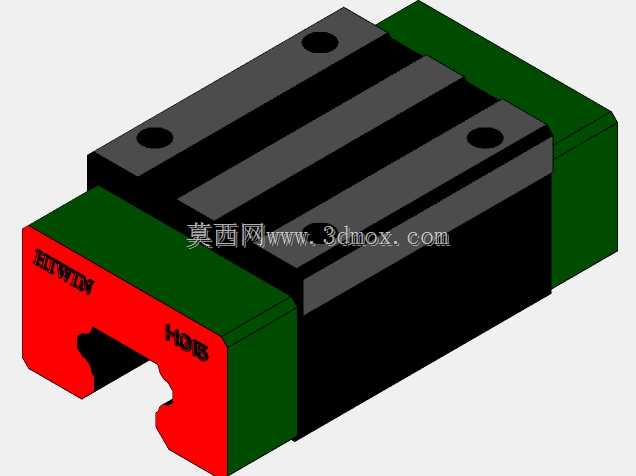

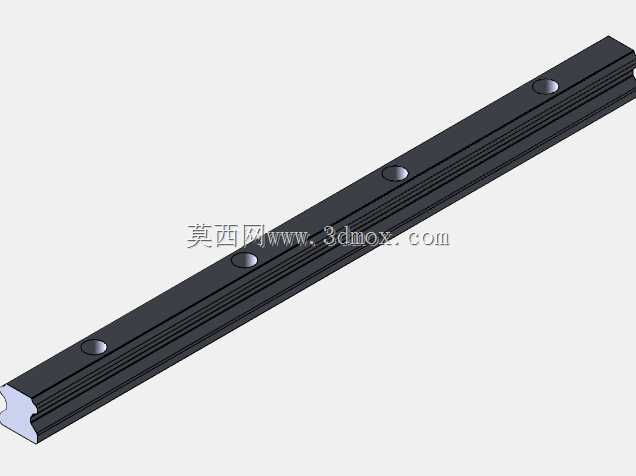

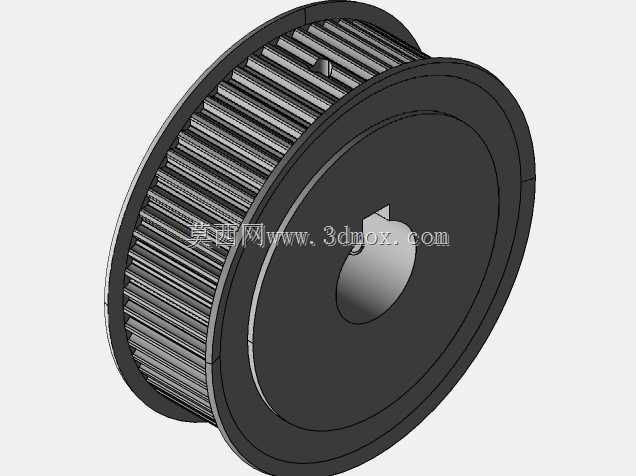

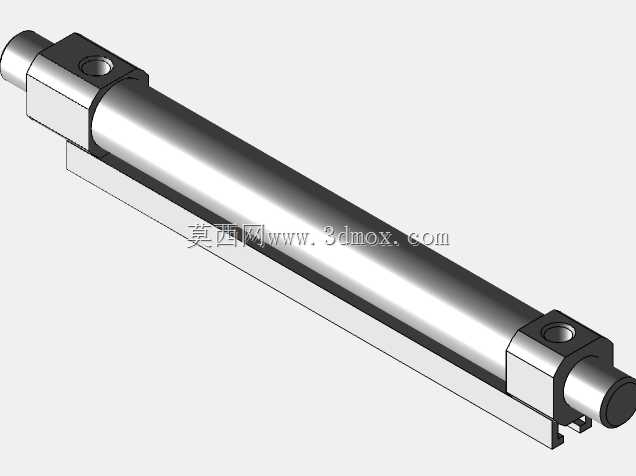

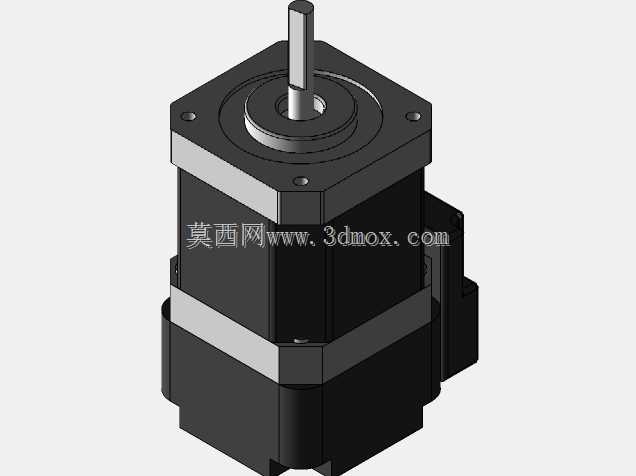

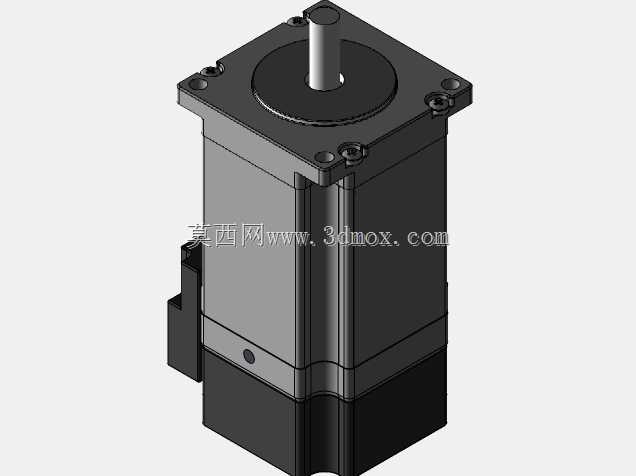

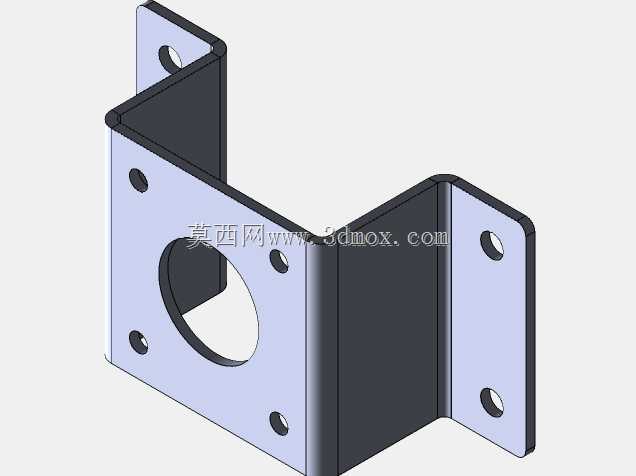

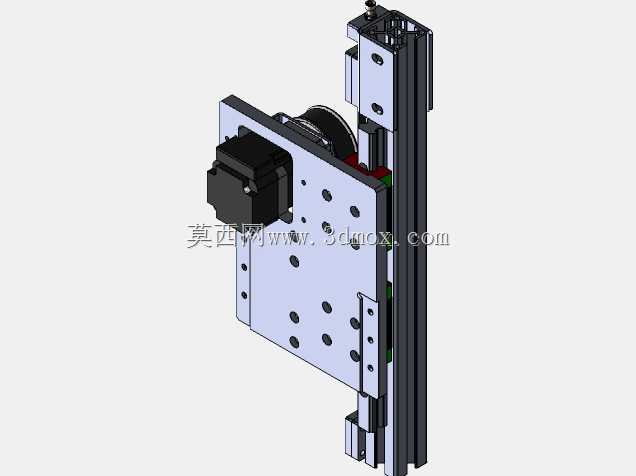

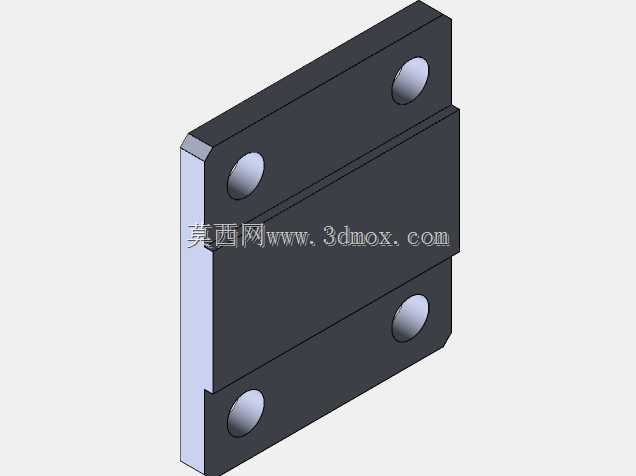

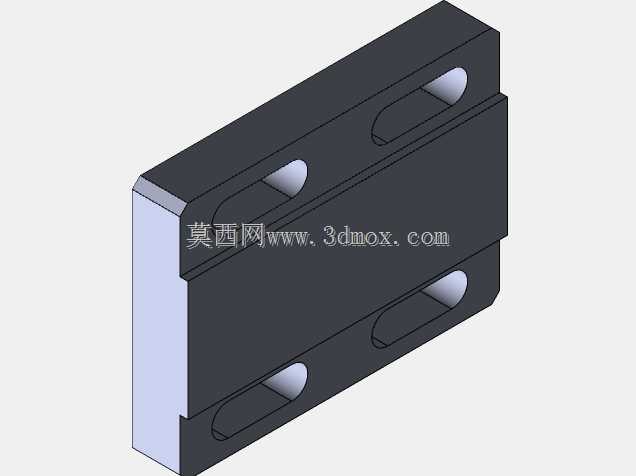

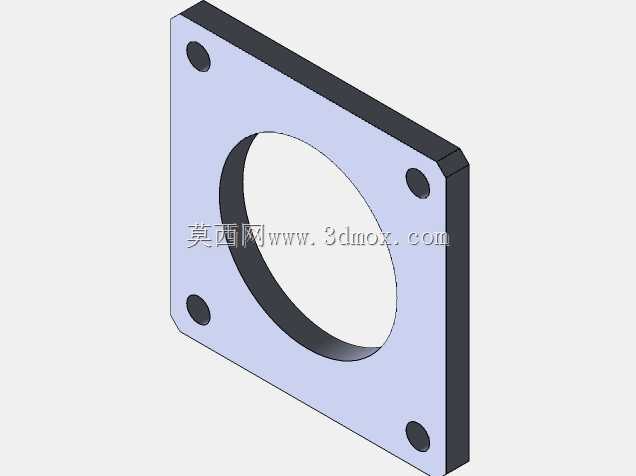

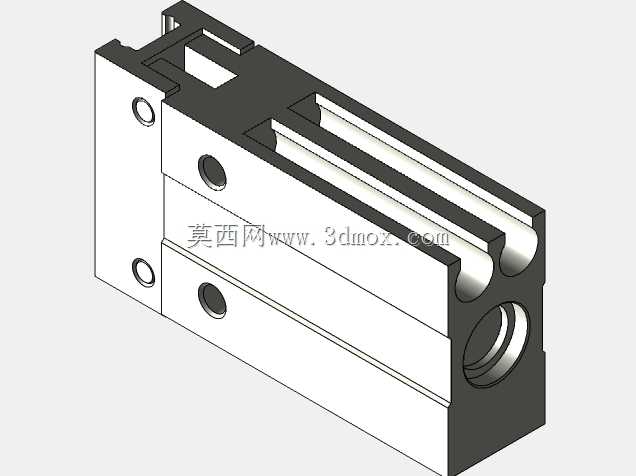

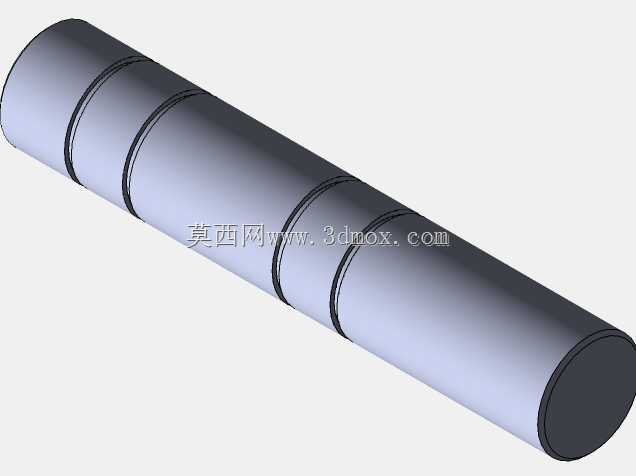

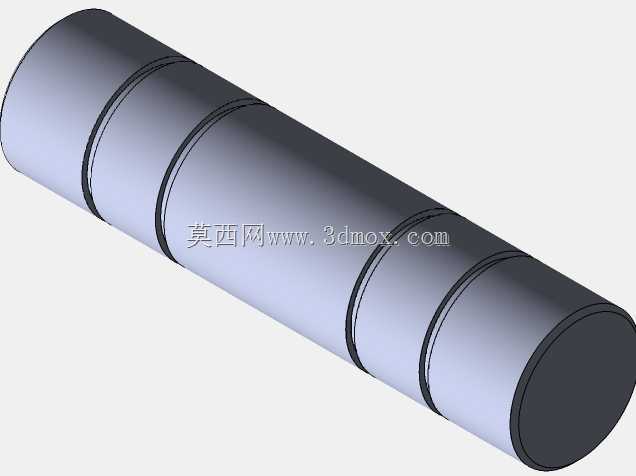

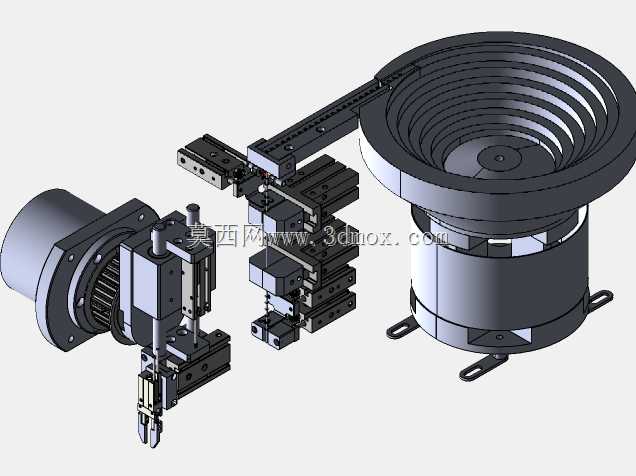

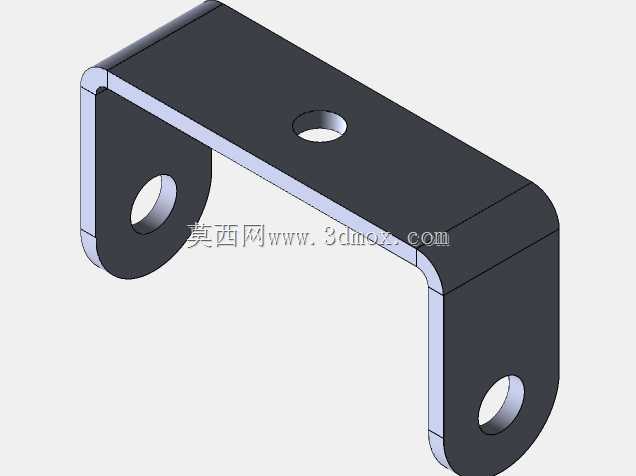

这套双轴运动执行机构，常被集成在3C电子小件装配、轻载五金件上下料、注塑件取件工位中，作为工位间物料转运的核心执行单元，适配0.5-3kg负载范围内的工件快速移位需求，相比单轴滑台组合方案，整体集成度更高，安装时占用的机架安装面更小，不需要设计人员额外做轴间连接的转接板设计。整套机构的运动逻辑围绕水平横移、竖直升降两个自由度展开，水平轴采用同步带传动搭配直线导轨导向的结构，传动带预紧结构集成在水平梁的端部，不需要额外加装外置张紧座，日常维护时只需要松开端部锁紧螺钉调整带轮中心距即可完成预紧，能在0.8m/s的运行速度下保持稳定的传动精度，重复定位精度可以控制在±0.1mm范围内，完全满足轻载搬运工位的精度要求。竖直轴同样采用皮带传动搭配双导轨导向的结构，末端预留了标准的执行件安装接口，可以直接加装吸嘴、夹爪、点胶阀等不同作业端头，适配不同的工位作业需求，竖直轴的拖链走线槽集成在竖梁侧面，所有动力线、信号线都可以内置在拖链中，避免运动过程中线缆剐蹭周边设备。设计时将水平轴的驱动电机布置在横移梁的固定端，不需要随运动部件移动，有效降低了运动部分的整体重量，减少了传动负载，提升了高速运行时的稳定性。安装边界上，整套机构的水平安装基准面为横移梁底部的两个安装定位面，安装时只需要保证基准面的平面度在0.2mm/m范围内即可，不需要额外做复杂的调平结构；竖直方向的运动行程可以根据实际工位需求调整皮带长度与导轨规格，不需要改动主体安装结构，适配不同高度差的工位对接需求。结构上所有的钣金护罩都采用快拆式设计，日常检查传动部件磨损情况时不需要完全拆解主体结构，只需要拆下对应位置的护罩即可完成检查与易损件更换，降低了产线运维的时间成本。导向导轨全部采用标准四方型滚珠直线导轨，互换性强，后期更换备件时不需要做额外的适配加工，直接采购同规格标准件即可完成替换。传动同步带采用圆弧齿同步带，相比梯形齿同步带传动噪音更低，高速运行时的啮合冲击更小，适合长时间连续运行的产线工况。
