12自由度四足仿生机器狗结构设计

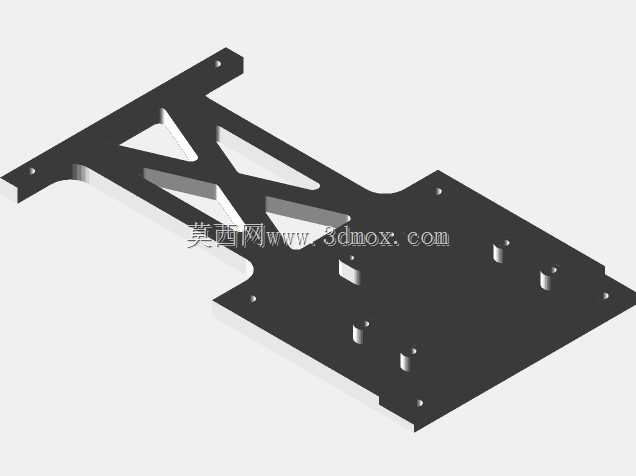

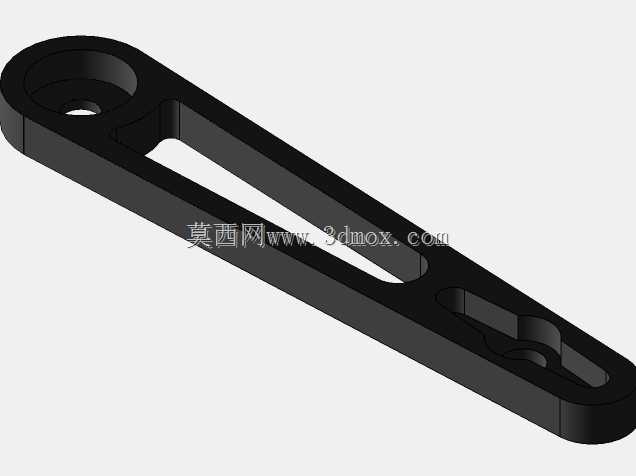

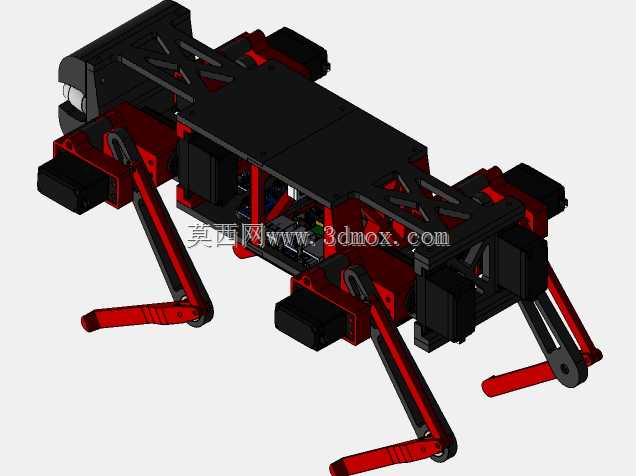

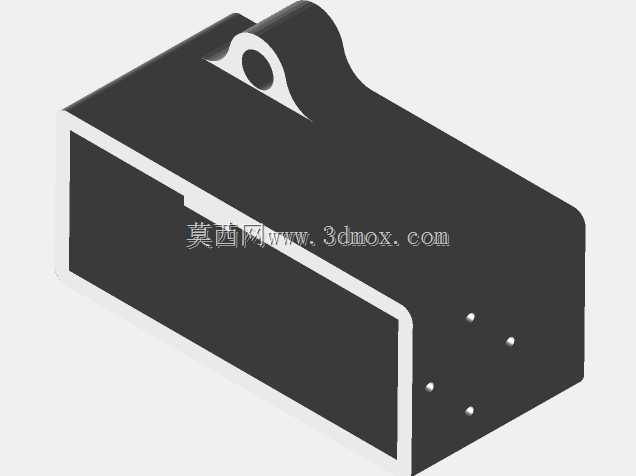

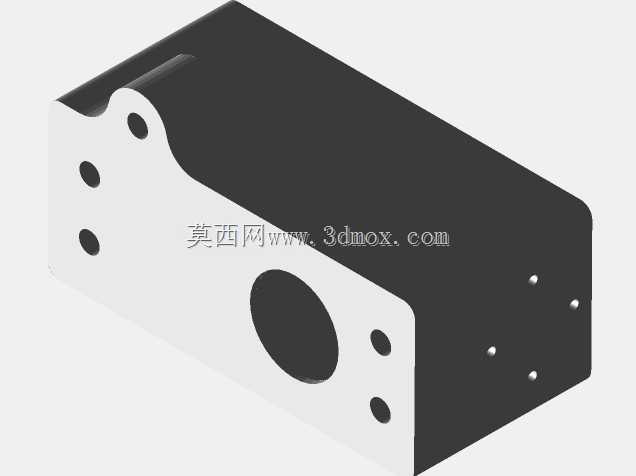

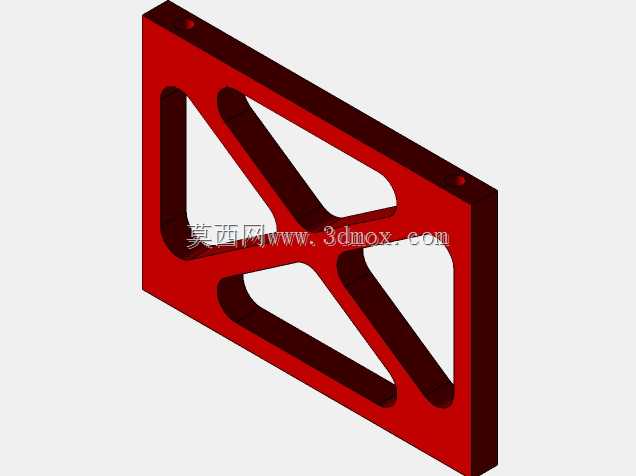

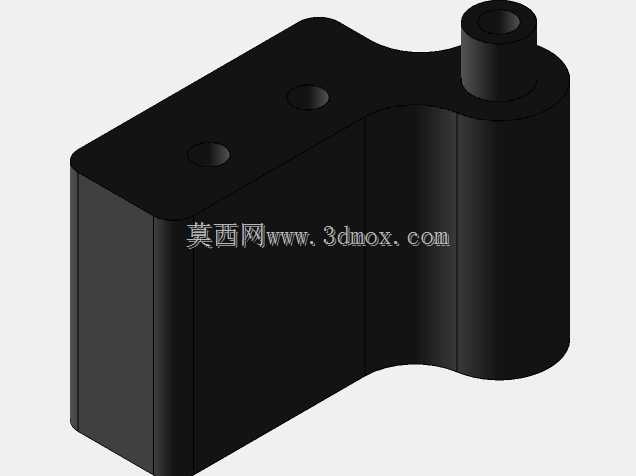

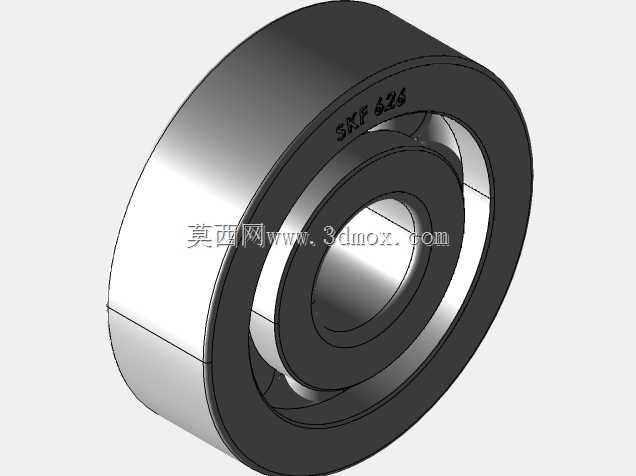

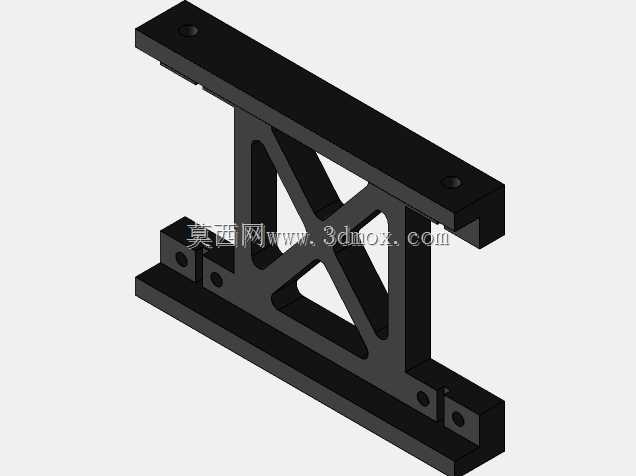

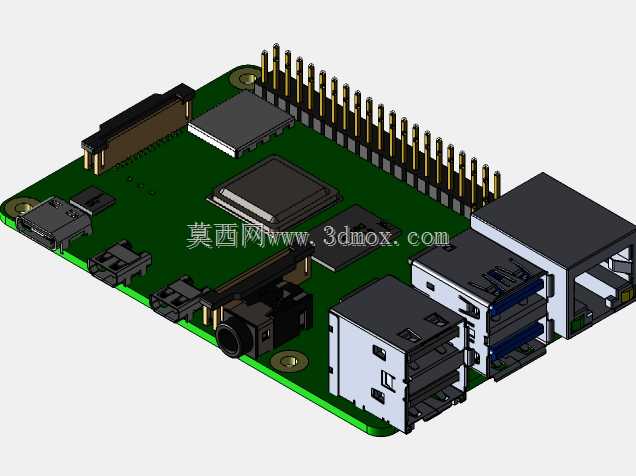

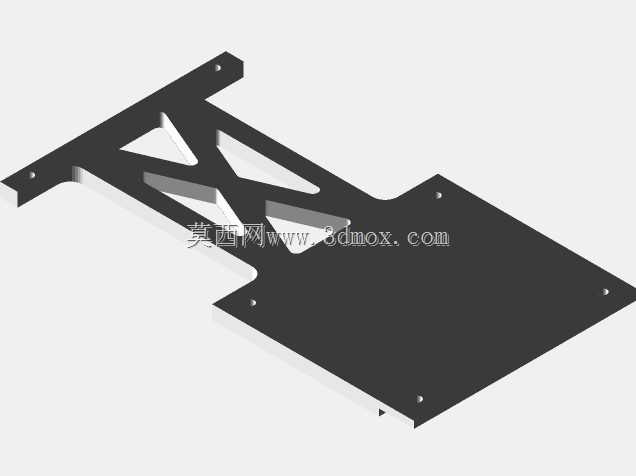

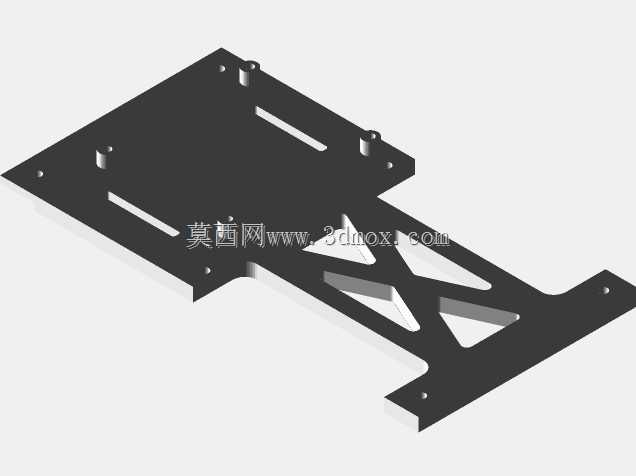

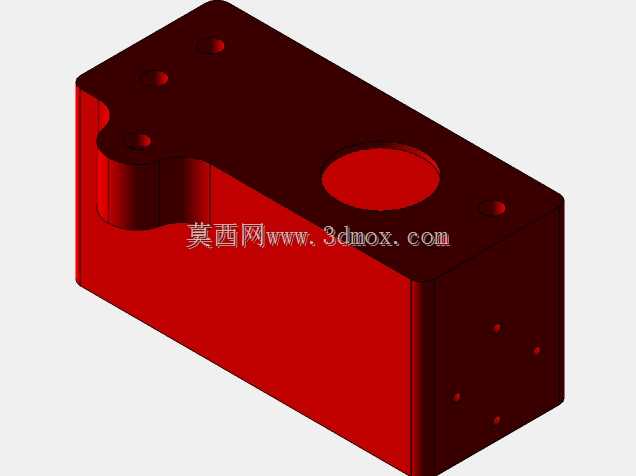

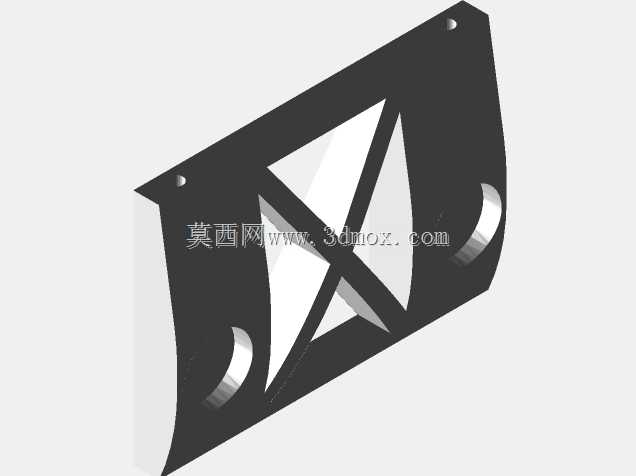

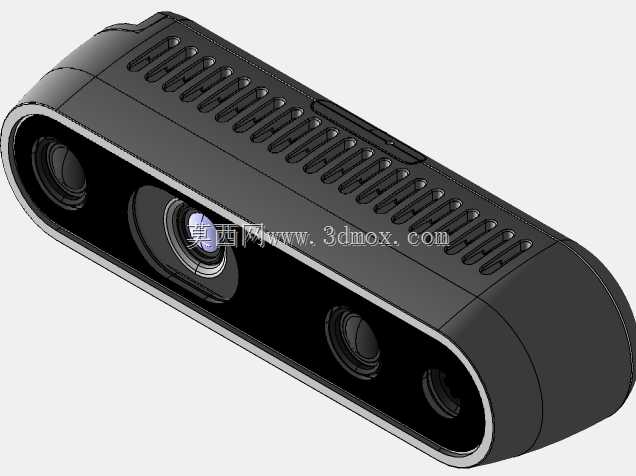

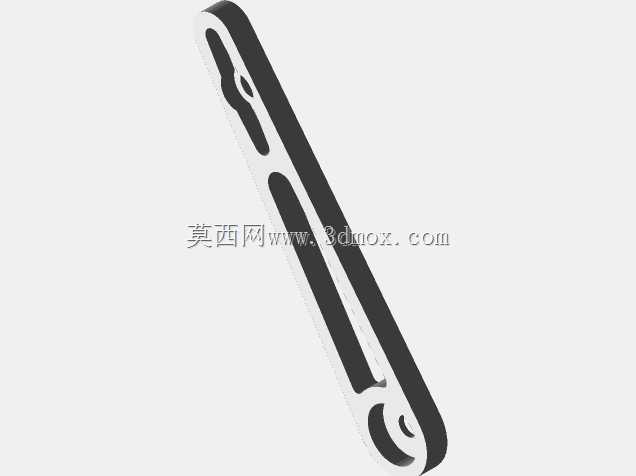

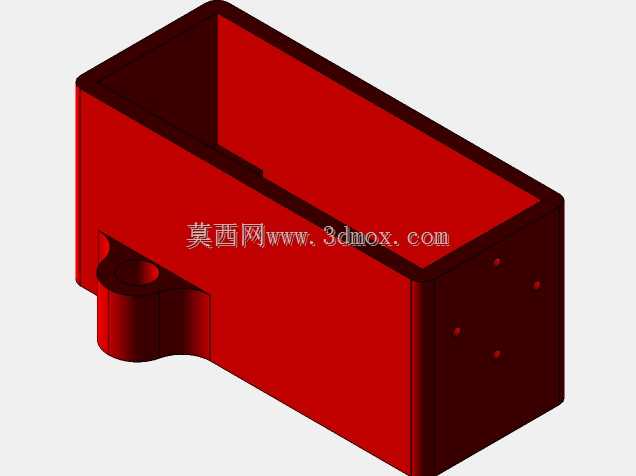

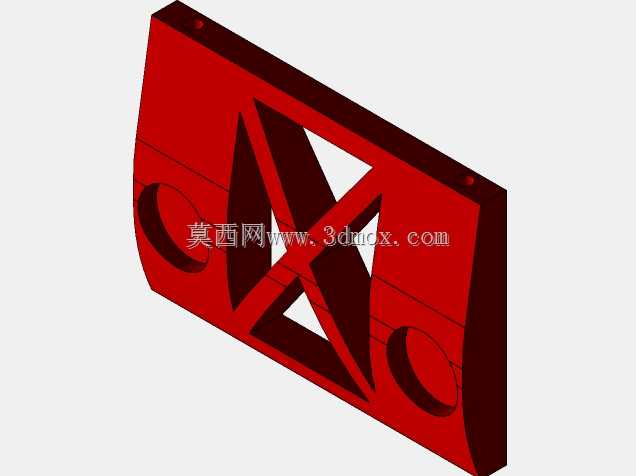

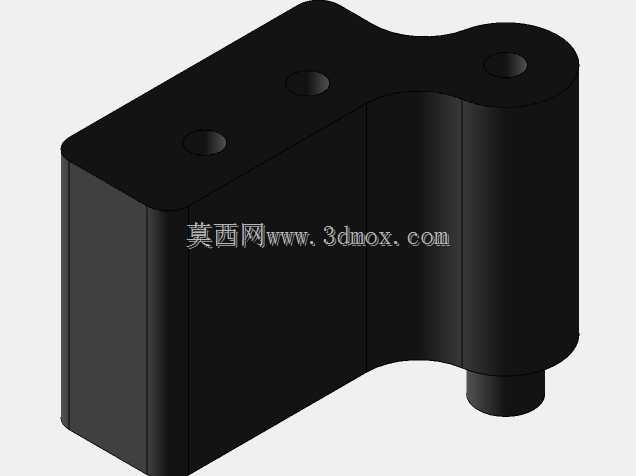

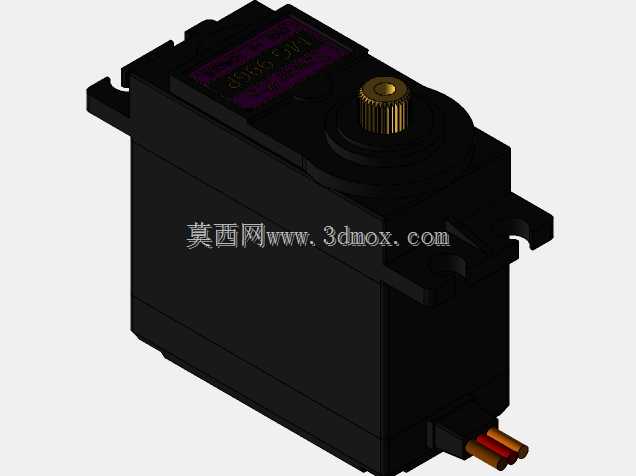

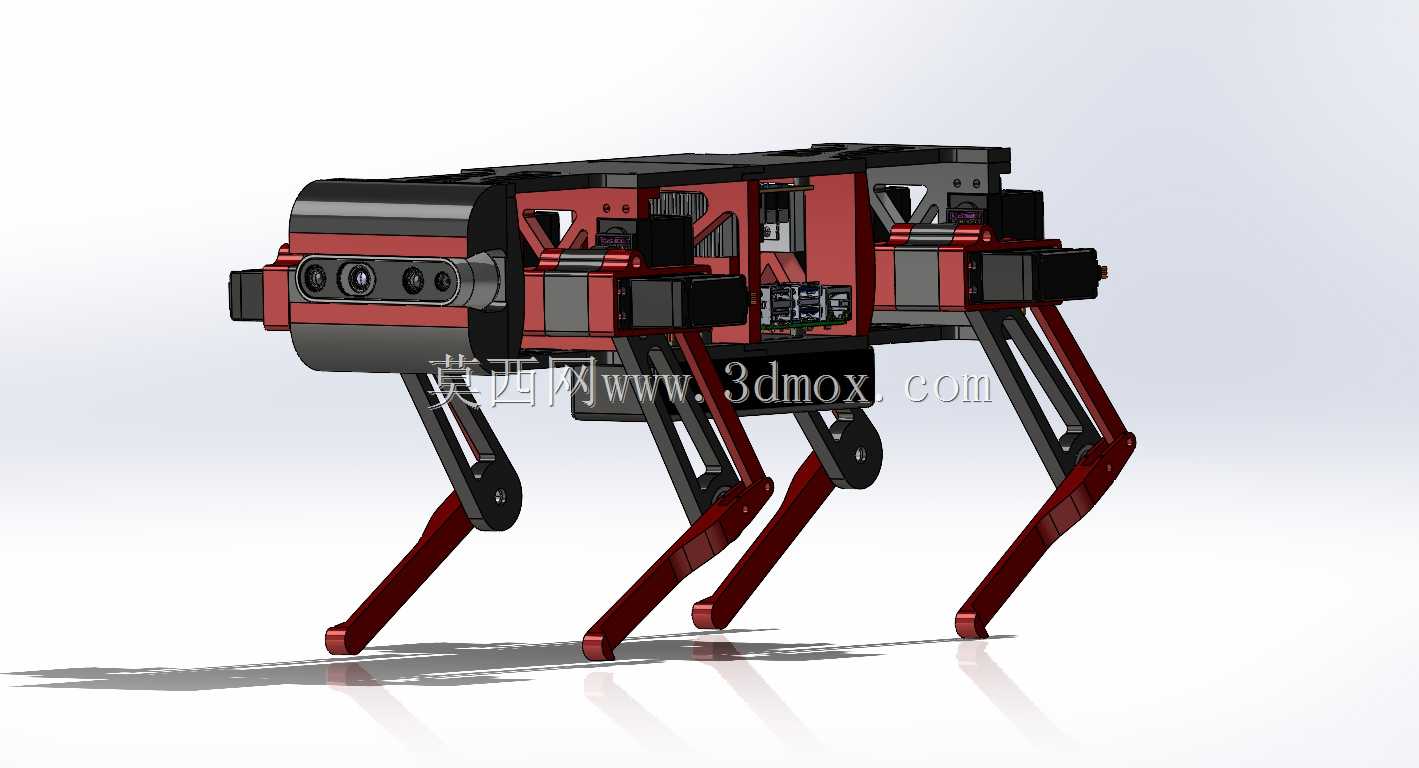

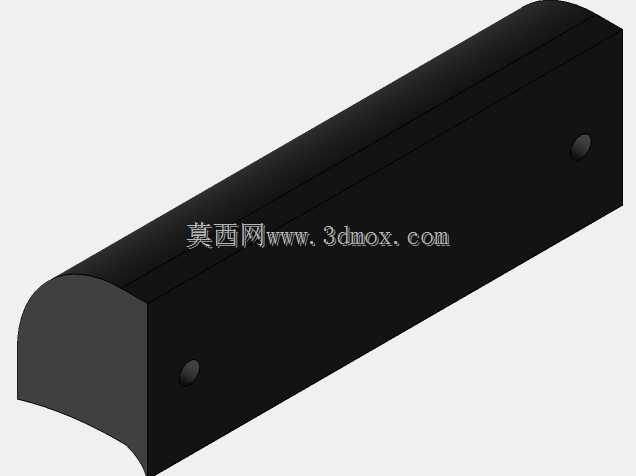

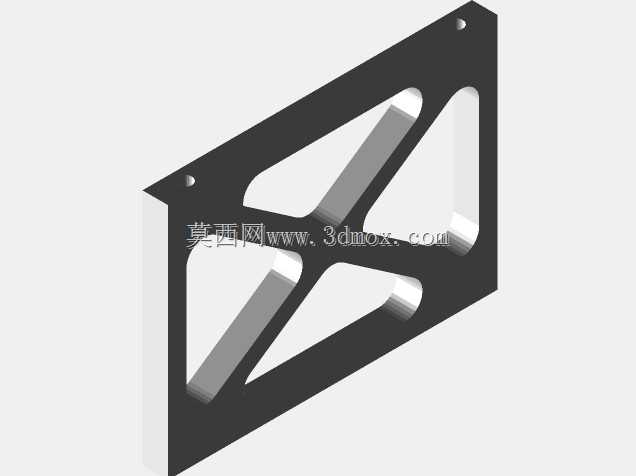

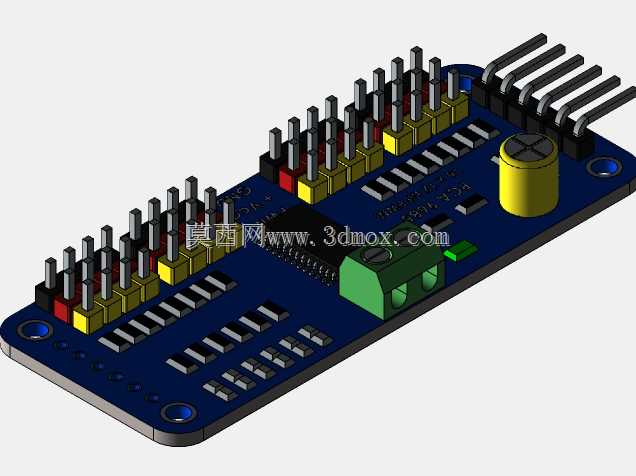

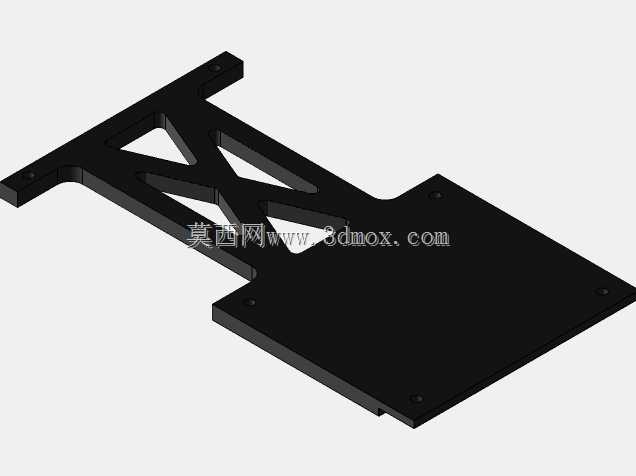

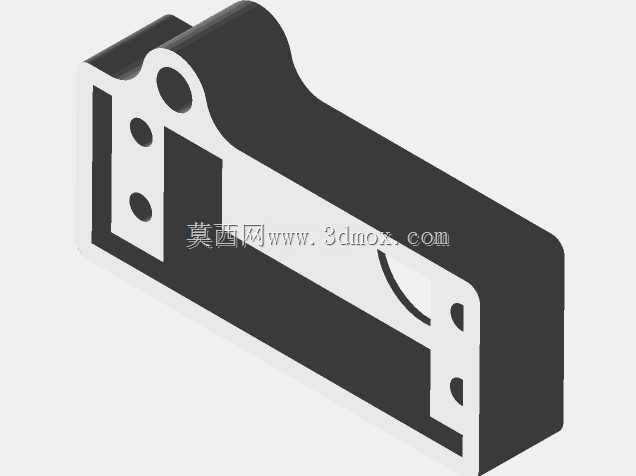

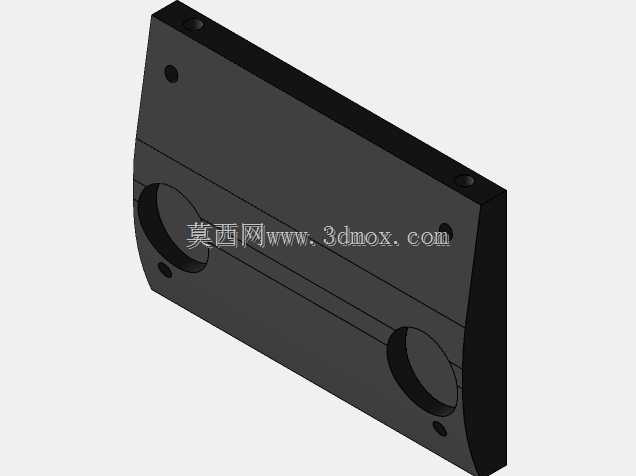

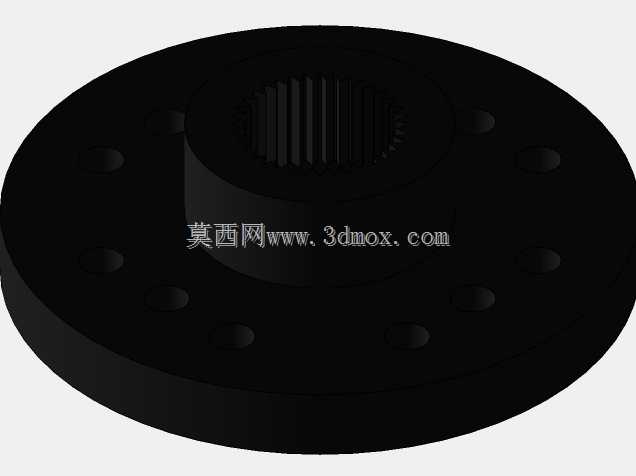

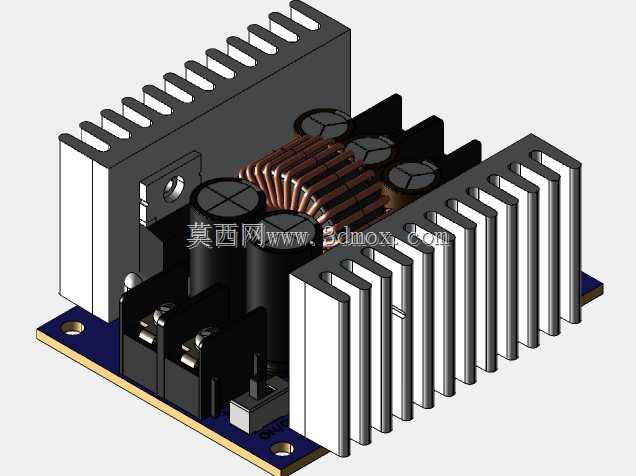

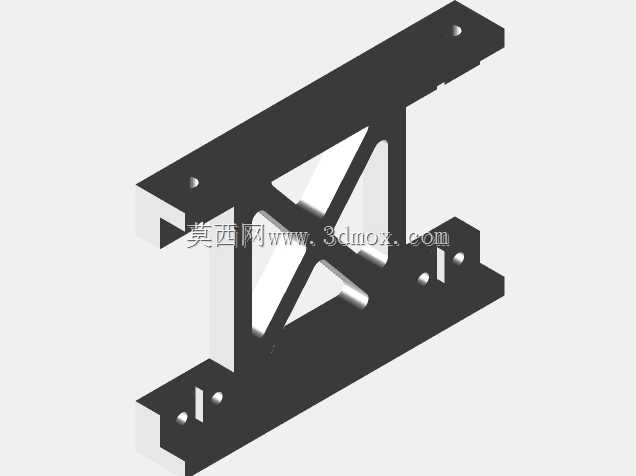

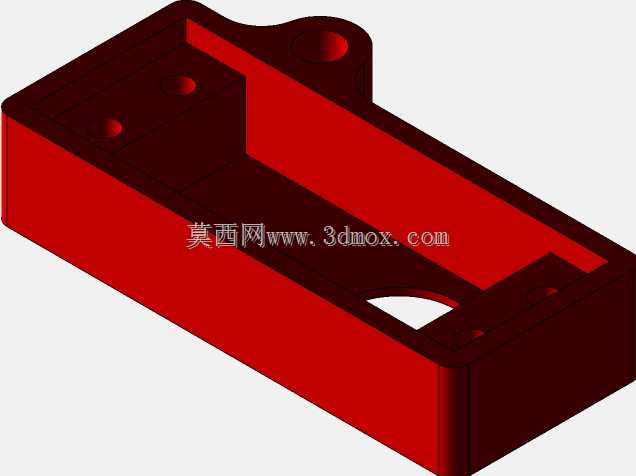

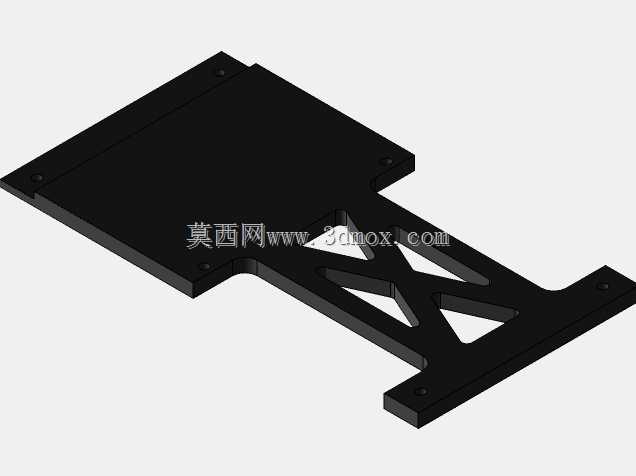

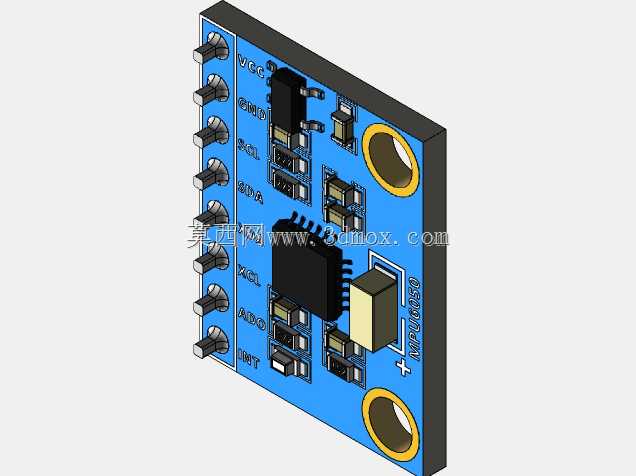

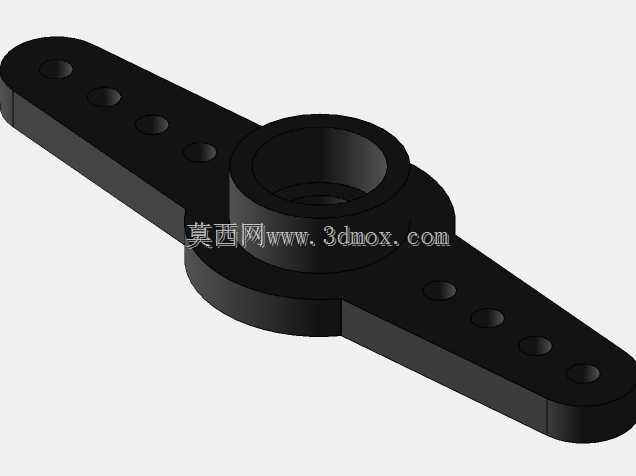

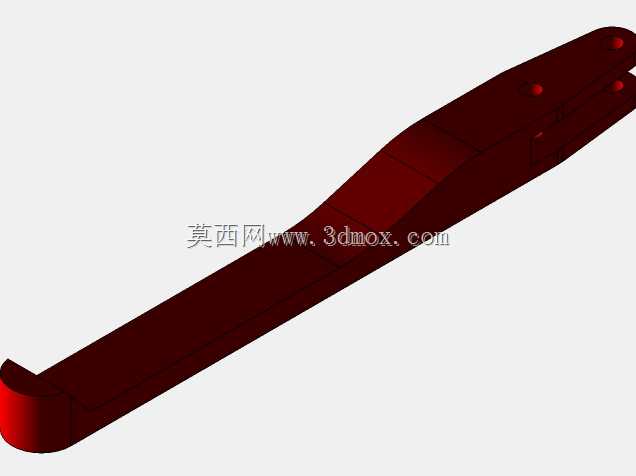

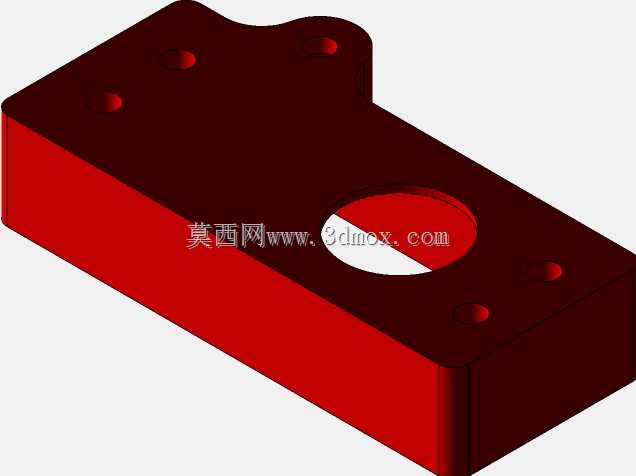

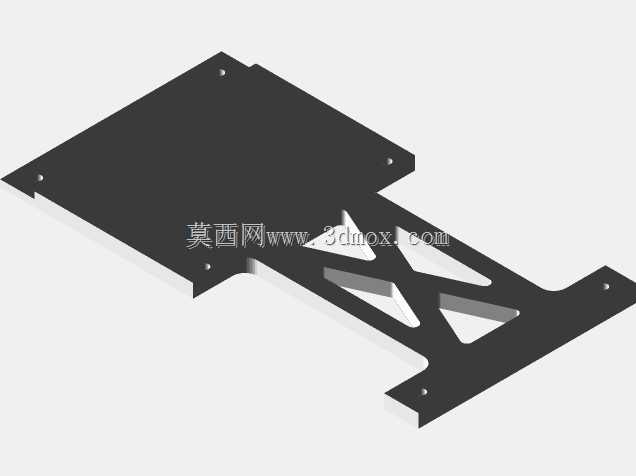

这款12自由度四足仿生行走设备，在结构设计阶段充分考虑了足式移动场景的非结构化地形适配需求，区别于轮式、履带式移动平台，它可以在台阶、碎石路面、狭窄管廊通道等轮式设备无法通行的场景下完成移动作业，目前这类结构常被应用在厂区巡检、灾害现场探测、复杂地形物资驮运等场景中。从结构布局来看，整机采用对称式框架设计，躯干主体采用分层堆叠的安装思路，上层预留视觉感知模块的安装位，可兼容深度相机等环境感知硬件的固定，中层布置控制核心与供电转换模块的安装腔，所有安装孔位均按照常用嵌入式硬件的固定尺寸预留，不需要二次打孔即可完成核心电控部件的装配。四条腿部结构完全一致，单腿配置3个转动自由度，分别对应髋关节前后摆动、髋关节侧摆、膝关节屈伸动作，所有关节的转动副均做了限位设计，避免运动过程中出现结构干涉，同时关节处的舵机安装座采用嵌入式定位结构，保证舵机输出轴与转动副的同轴度，减少运动过程中的传动间隙。设计过程中针对整机的重心分布做了反复调整，将重量较大的供电模块布置在躯干几何中心位置，降低行走过程中的整机晃动量，腿部杆件采用轻量化的结构设计，在保证杆件抗弯强度的前提下做了镂空减重处理，降低关节驱动的负载。从安装边界来看，整机的腿部完全收拢时的外轮廓尺寸可适配常规的巡检通道通行要求，腿部完全伸展时的抬腿高度可覆盖常规路缘石、管线障碍的跨越需求，足端采用圆弧面接触设计，增大与地面的接触面积，在硬质光滑路面行走时可提供足够的摩擦力，同时足端预留了缓冲垫的安装槽位，可根据使用场景更换不同材质的足端缓冲件。在结构细节上，所有的走线均设计了内部穿线通道，避免行走过程中线材与外部环境剐蹭，躯干外壳的拼接处采用卡扣加螺丝的双重固定方式，既方便后期拆装维护，也能保证户外使用时的结构密封性，关节转动处预留了润滑脂加注的间隙，长期使用时可定期维护减少转动磨损。
