带螺伞齿轮双输出轴JNJ齿轮箱结构

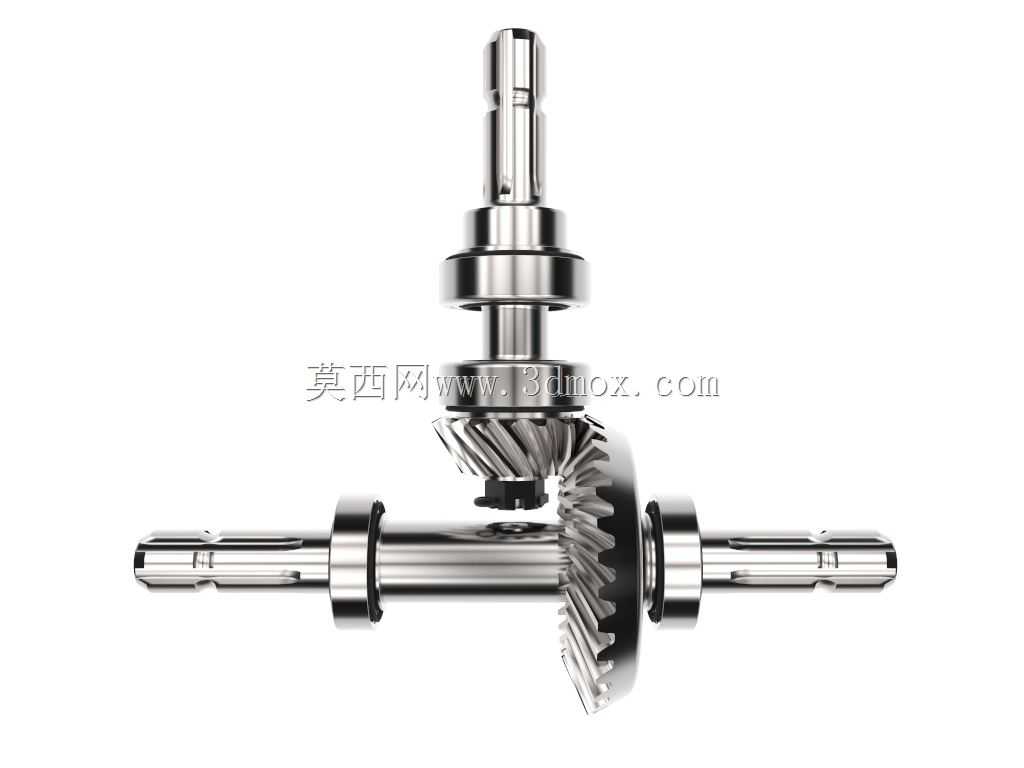

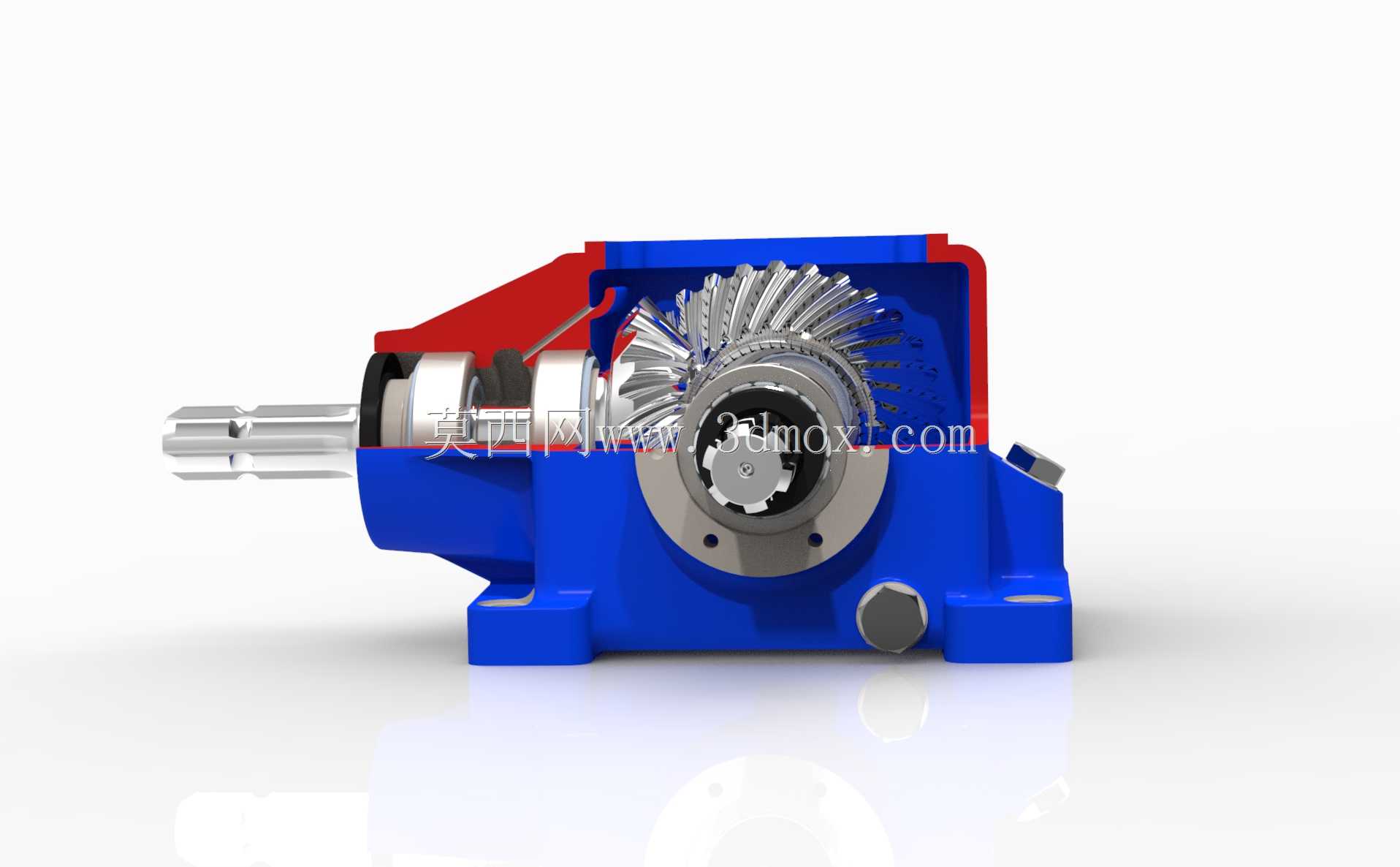

这款齿轮箱总成的核心传动副采用螺旋锥齿轮搭配小齿轮的结构，双输出轴的布局设计，主要适配需要在垂直交错轴方向实现动力分流的传动场景，常见于包装生产线的分料机构、小型输送线的转角动力传递、农用机具的动力分路输出，以及非标自动化设备中需要改变动力传输方向同时拆分动力的工位。从实际使用角度看，螺旋锥齿轮的啮合特性决定了这款齿轮箱在运行时的重合度更高，相比直齿锥齿轮传动，承载能力更强，传动过程中的冲击与噪音更小，适合中低速、有一定载荷波动的连续运转工况。

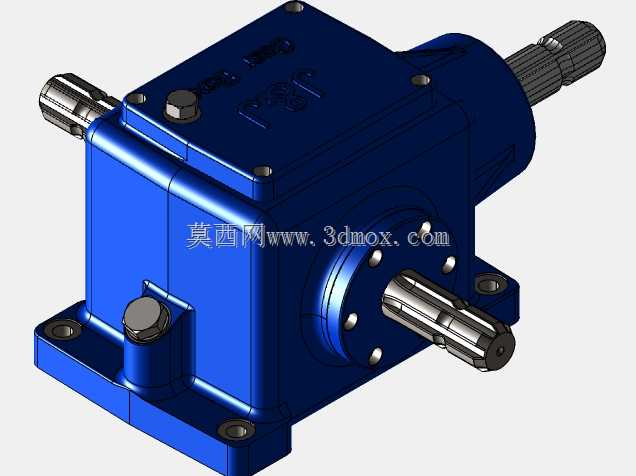

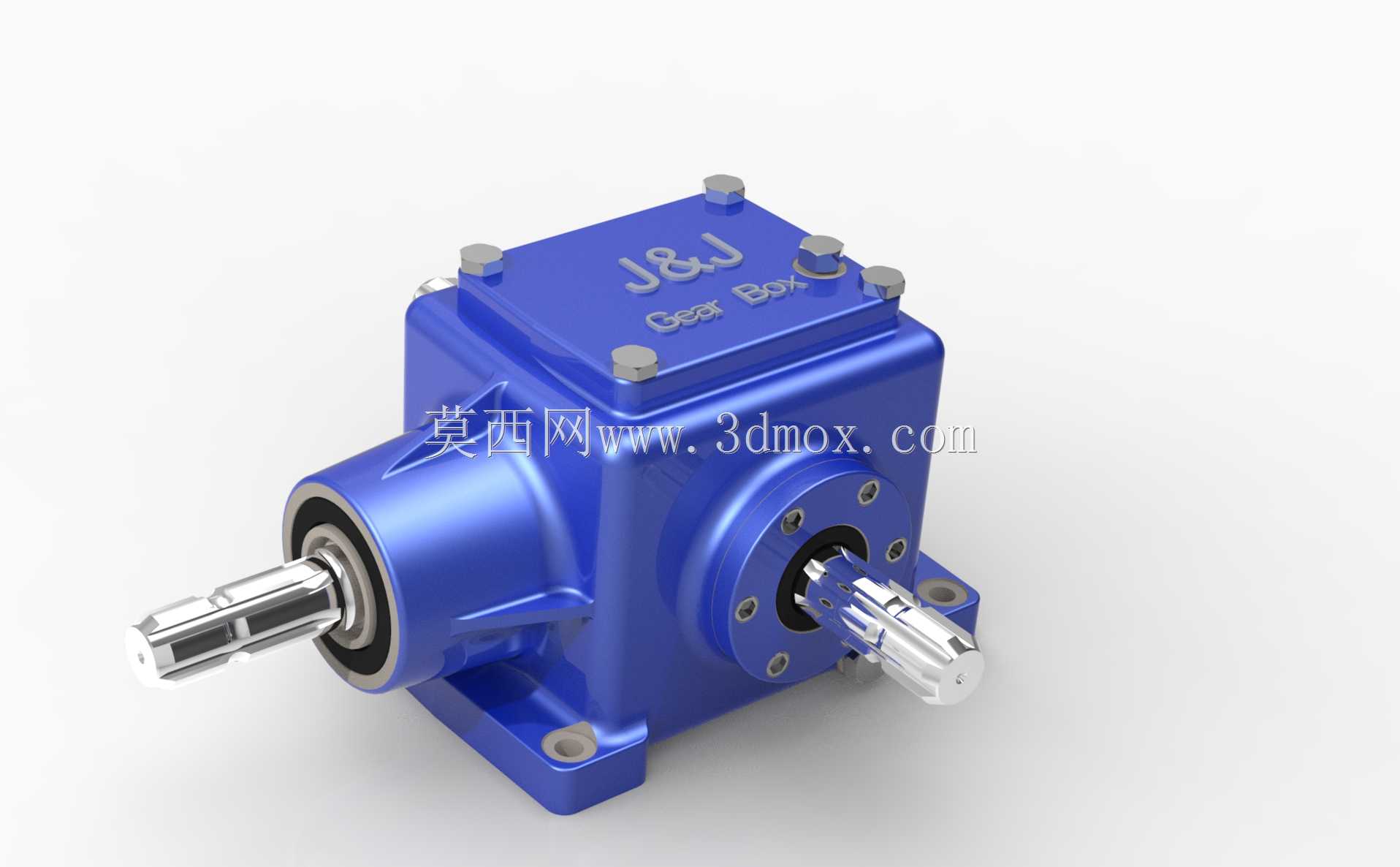

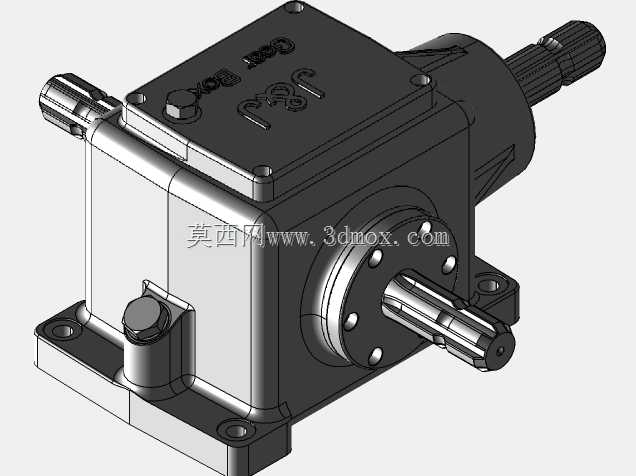

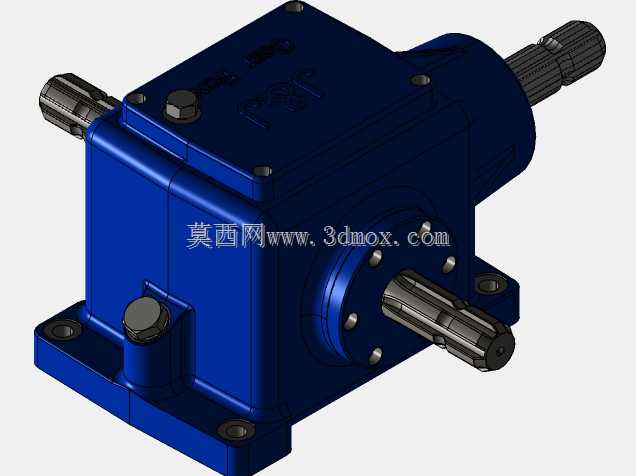

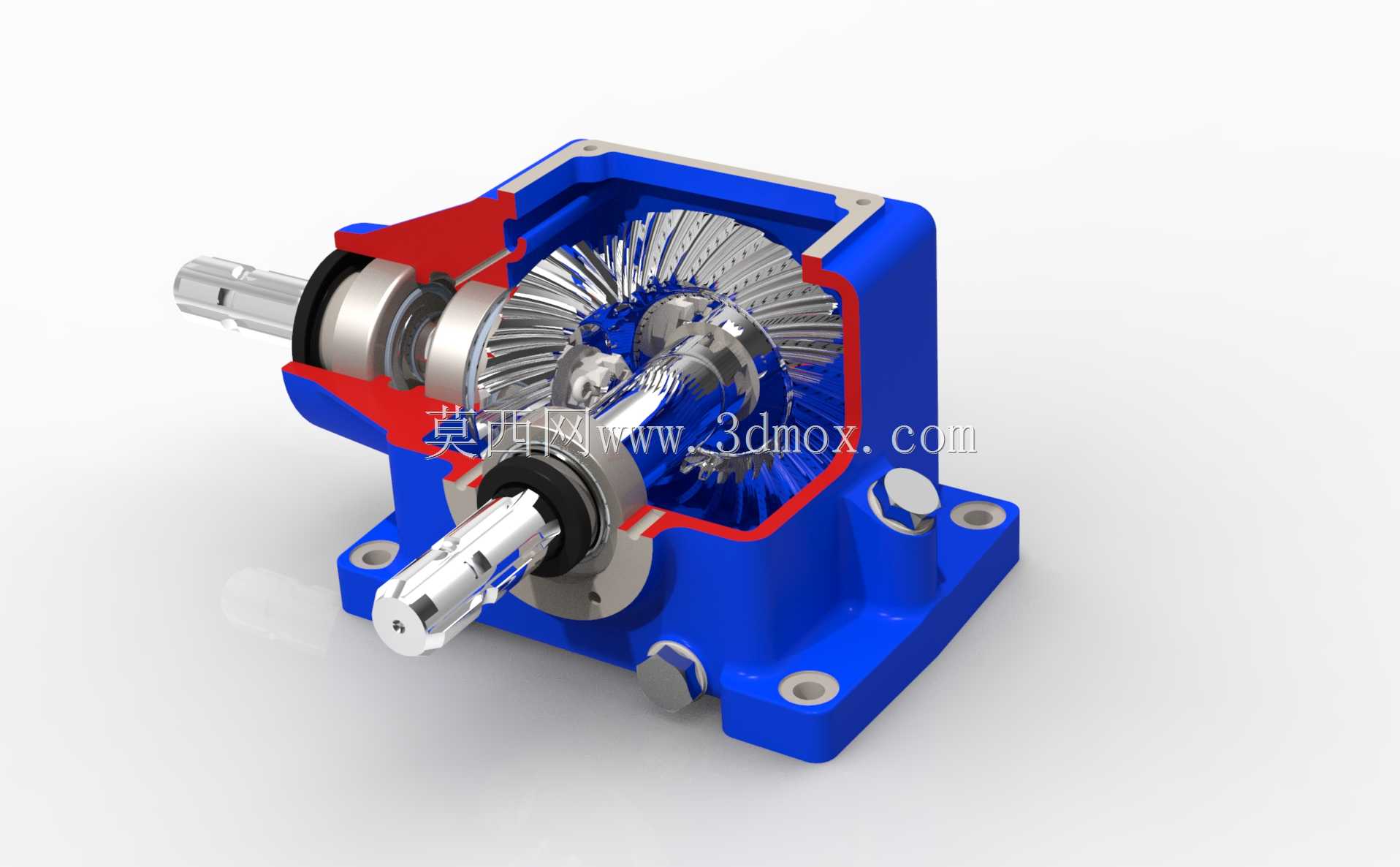

设计层面，箱体采用一体式方形铸造壳体结构，底部预留的安装凸台带有安装孔，安装时可直接通过螺栓固定在设备的安装基面，安装孔的位置公差经过严格校核，能保证输入输出轴的同轴度与位置度符合装配要求，避免因安装偏差导致齿轮偏磨、轴承过早失效的问题。箱体顶部的盖板采用螺栓紧固，配合密封垫片实现箱体的密封，既可以防止内部润滑脂泄漏，也能阻挡外界粉尘、切削液等杂质进入箱体内部，适配车间多粉尘、有少量切削液飞溅的作业环境。输入轴与输出轴的轴伸端都设计有密封结构，轴伸的尺寸符合常规传动件的配合公差，可直接通过键连接安装联轴器、链轮、同步带轮等传动元件，不需要额外做轴头的二次加工。

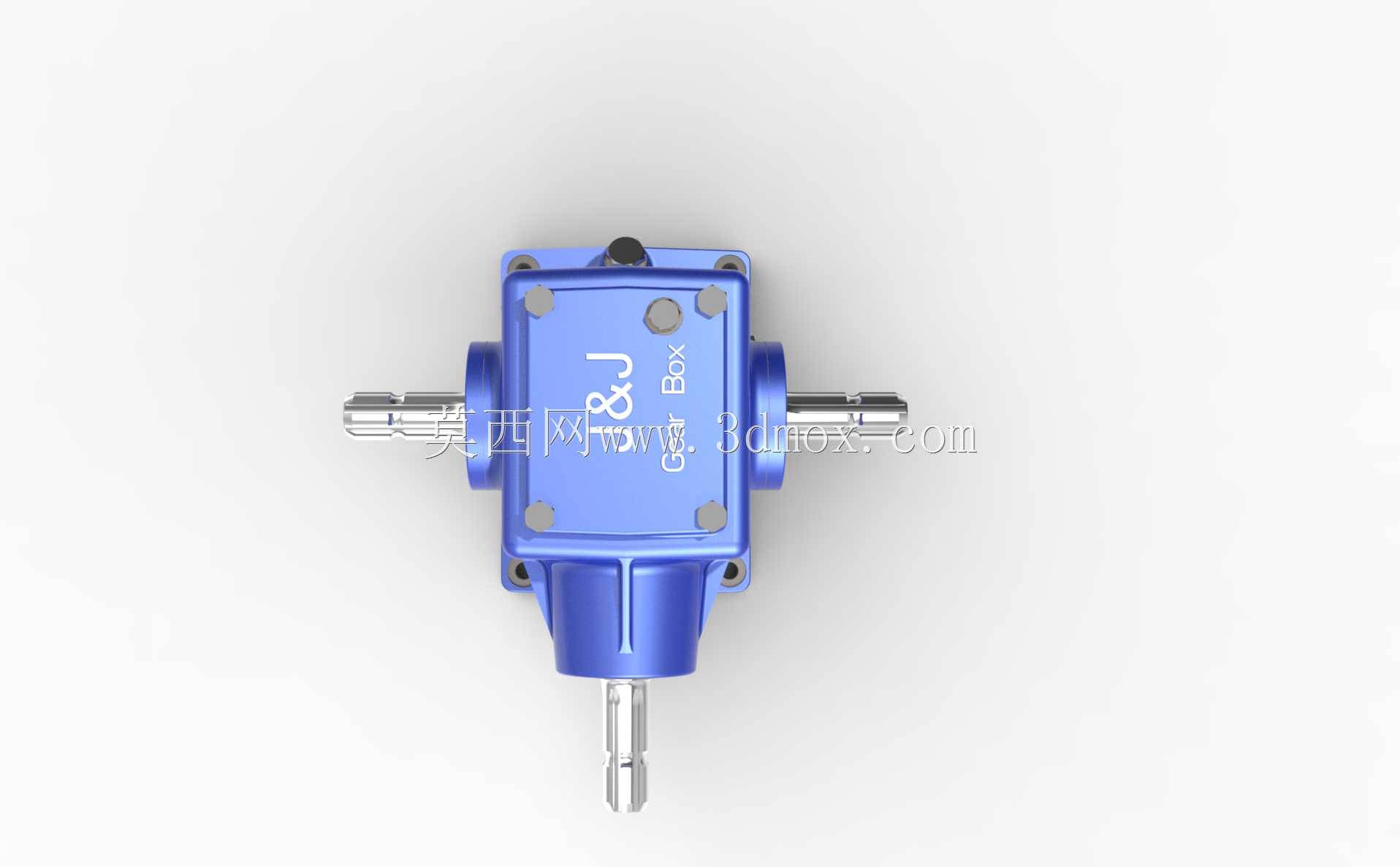

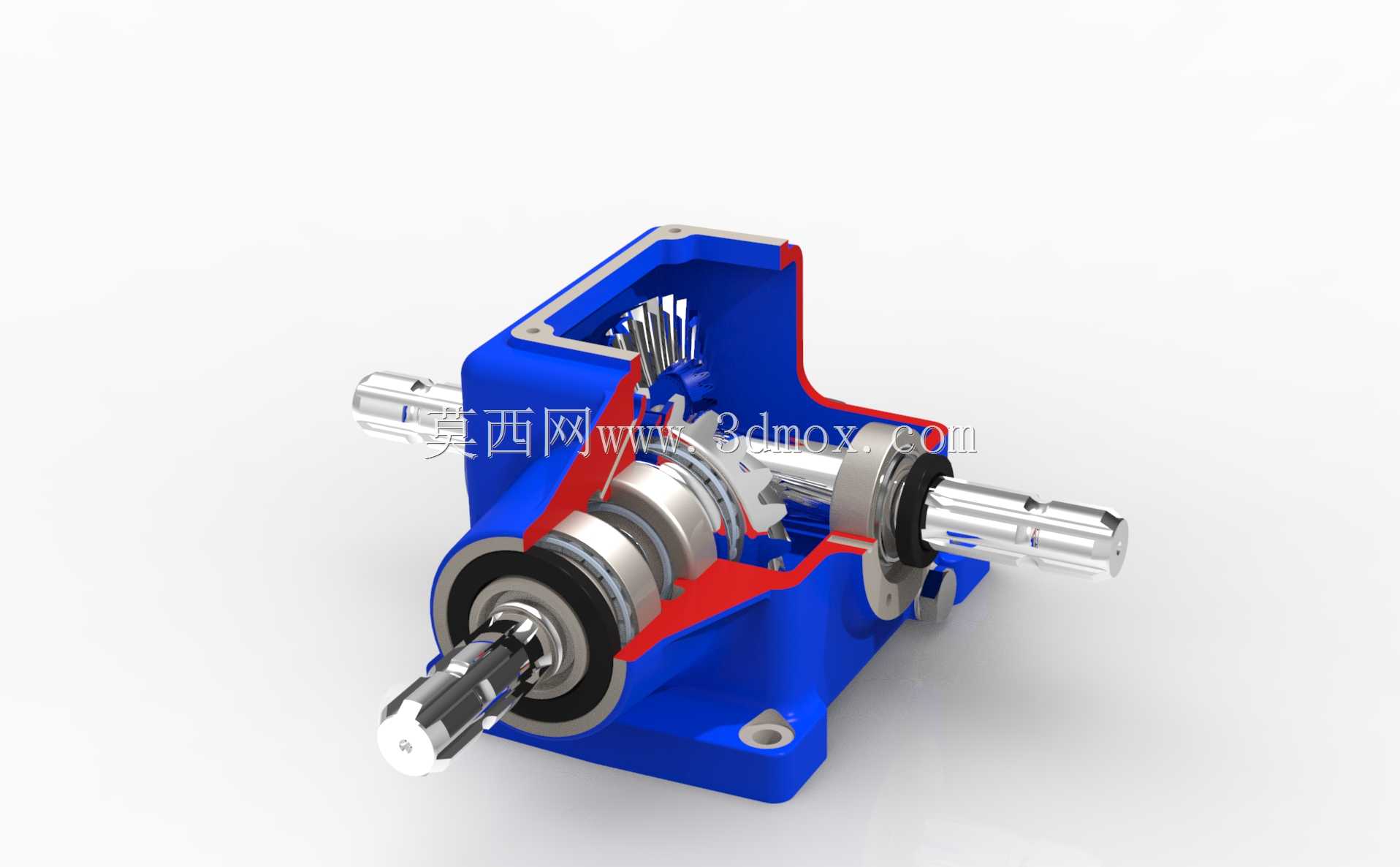

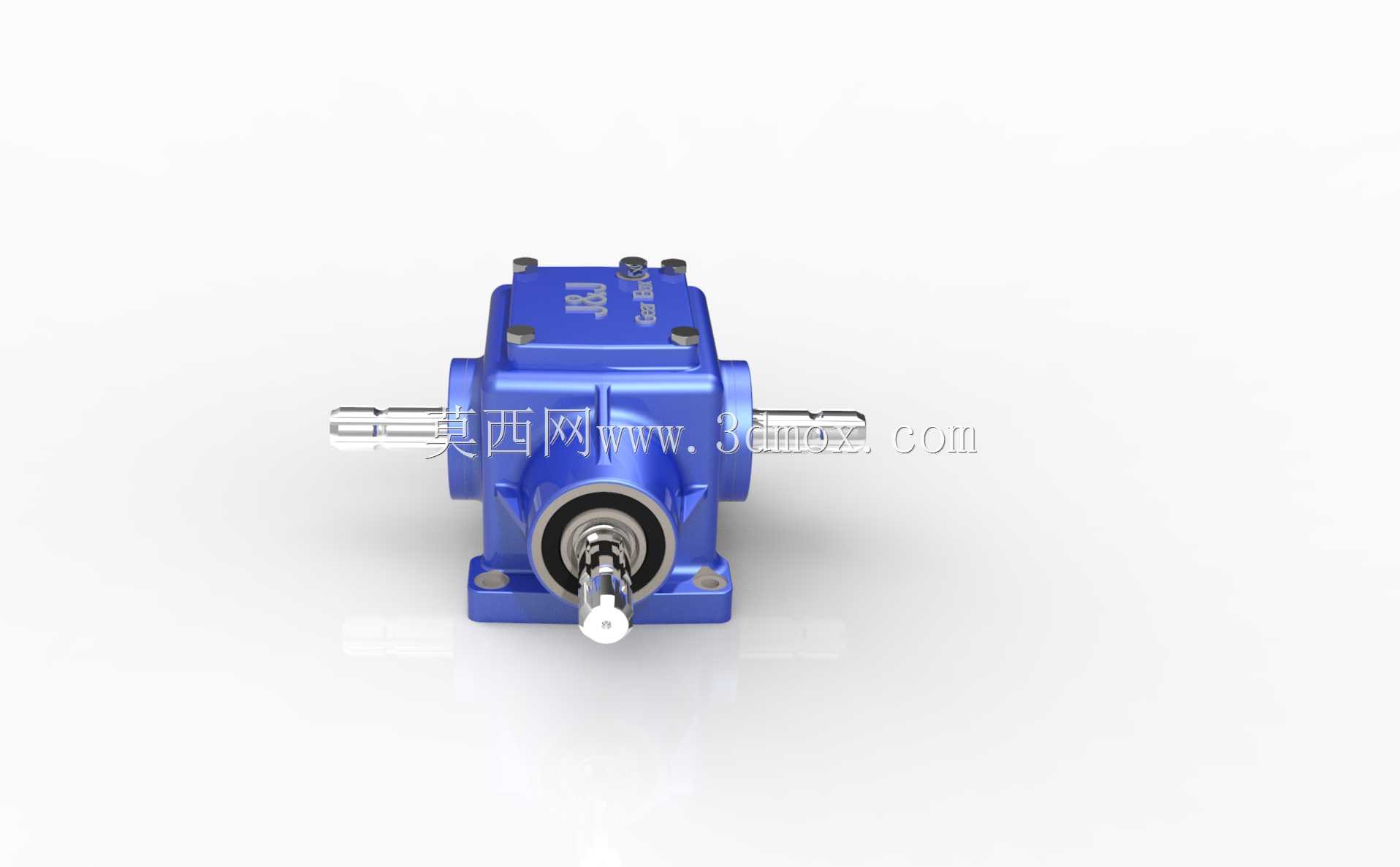

从安装边界来看，方形箱体的外轮廓尺寸紧凑，在设备布局时不需要预留过大的安装空间，双输出轴的轴伸方向呈90度垂直布局，选型时可以根据设备的动力走向选择对应的安装方位，不需要额外加装转角传动机构，能有效简化设备的整体传动链结构，减少传动环节的功率损耗。齿轮箱内部的轴承选型匹配了对应载荷等级的深沟球轴承与圆锥滚子轴承，分别承受径向载荷与传动过程中产生的轴向载荷，保证齿轮啮合时的齿面接触位置稳定，避免轴向窜动导致的啮合间隙变大、传动精度下降问题。在实际装配调试时，顶部盖板的结构也方便检修人员打开调整齿轮啮合间隙、补充润滑脂，不需要将整个齿轮箱从设备上拆解下来，降低了后期维护的工作量。

这款齿轮箱的结构设计充分考虑了通用传动场景的适配性，没有针对某一类特定设备做专属结构设计，因此可以广泛适配各类需要转角动力传输、双路动力输出的中小型机械设备，在做设备改型或者非标设计时，只需要核对轴径、安装孔位与额定载荷参数，就可以直接选用，能大幅缩短设计周期，减少自定义传动部件的建模与加工成本。
