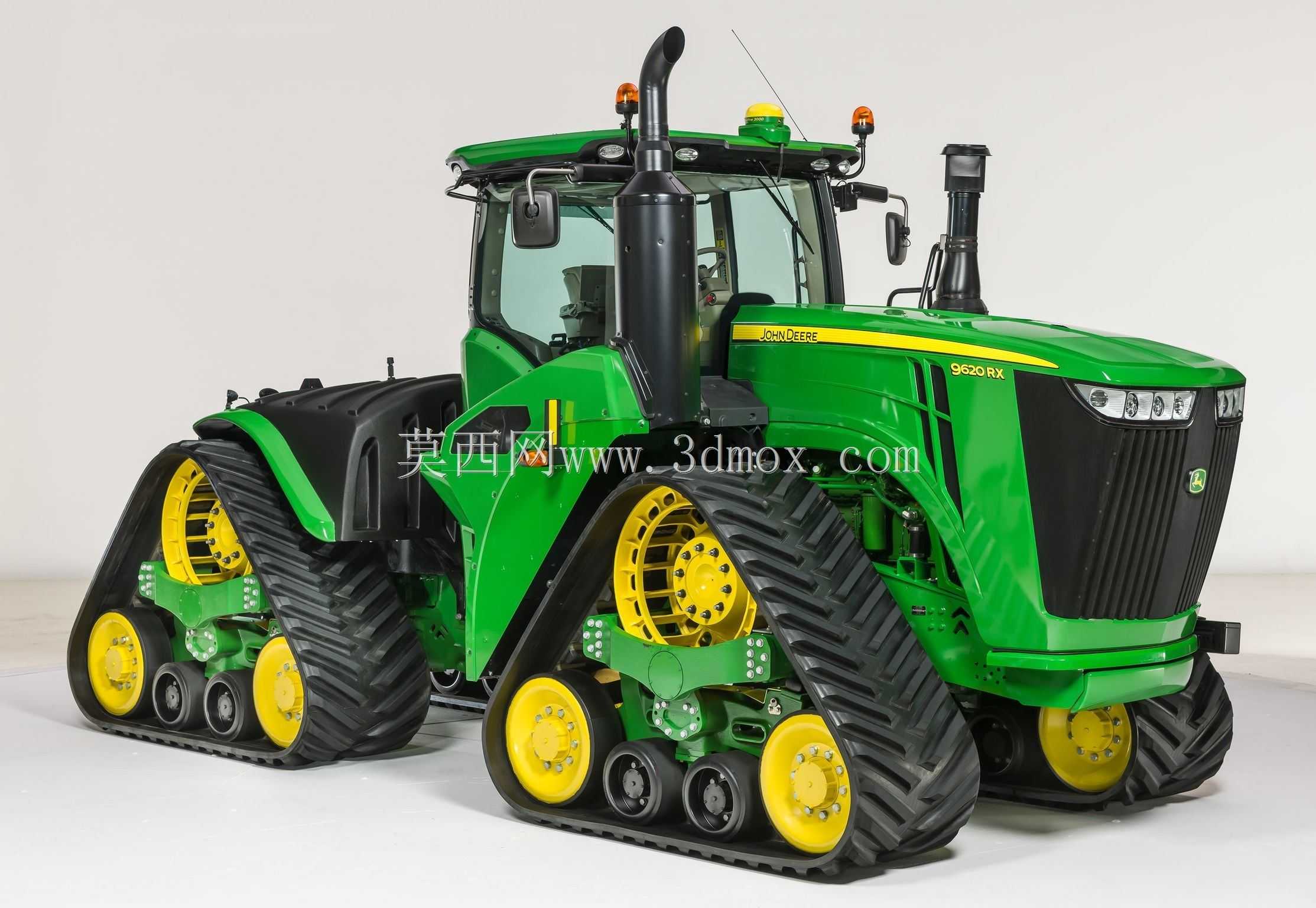

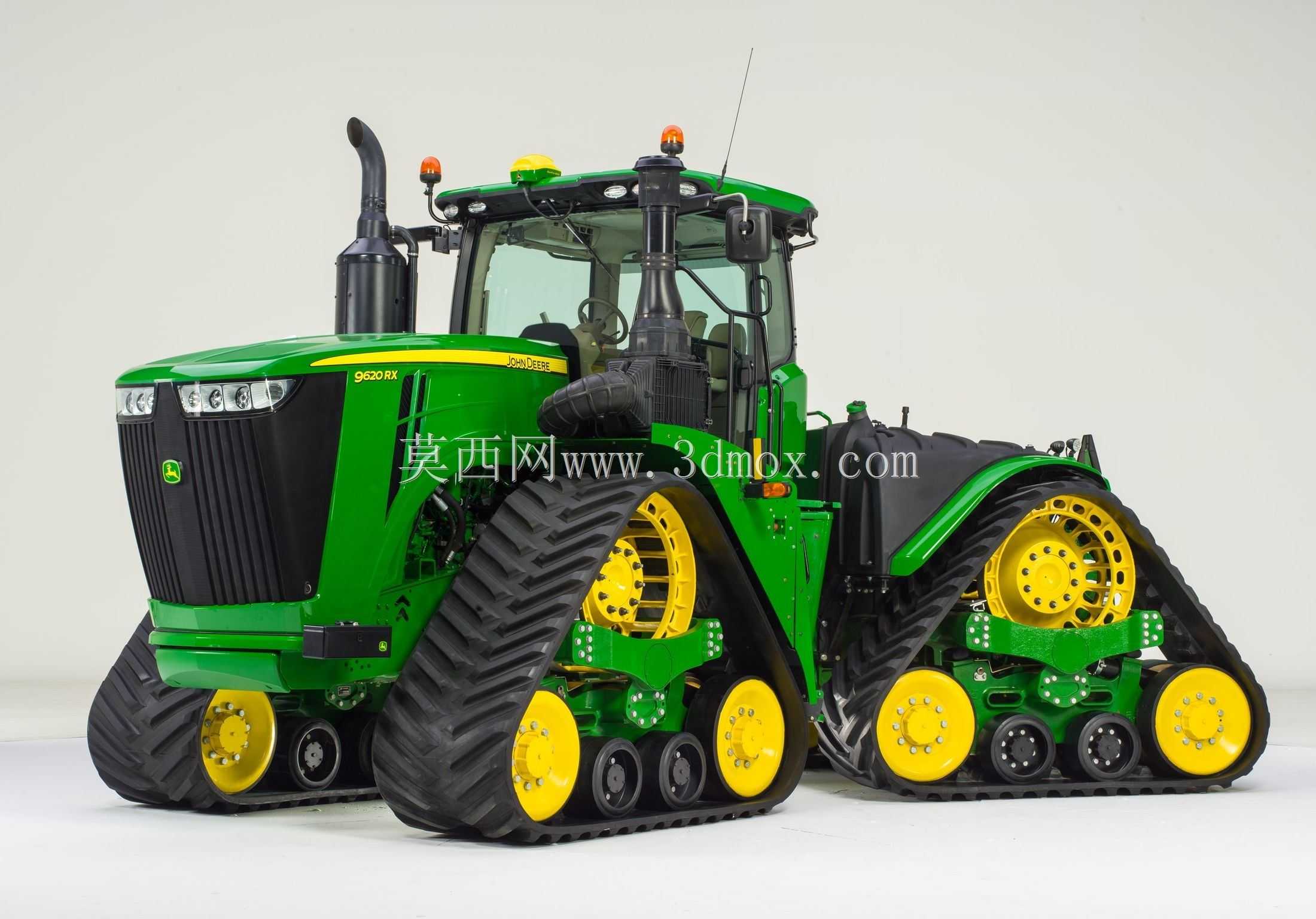

约翰迪尔9RX640履带式拖拉机结构设计

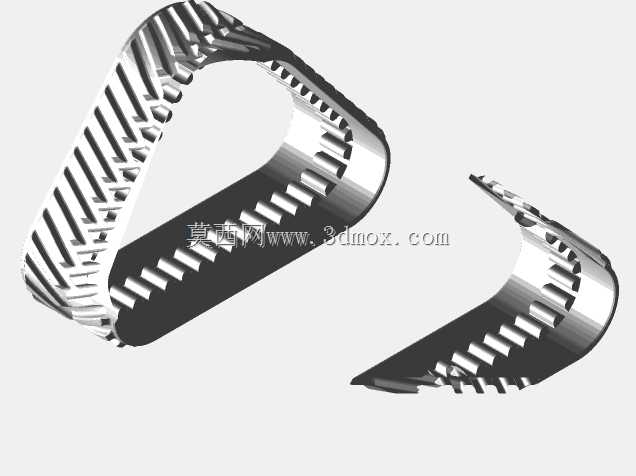

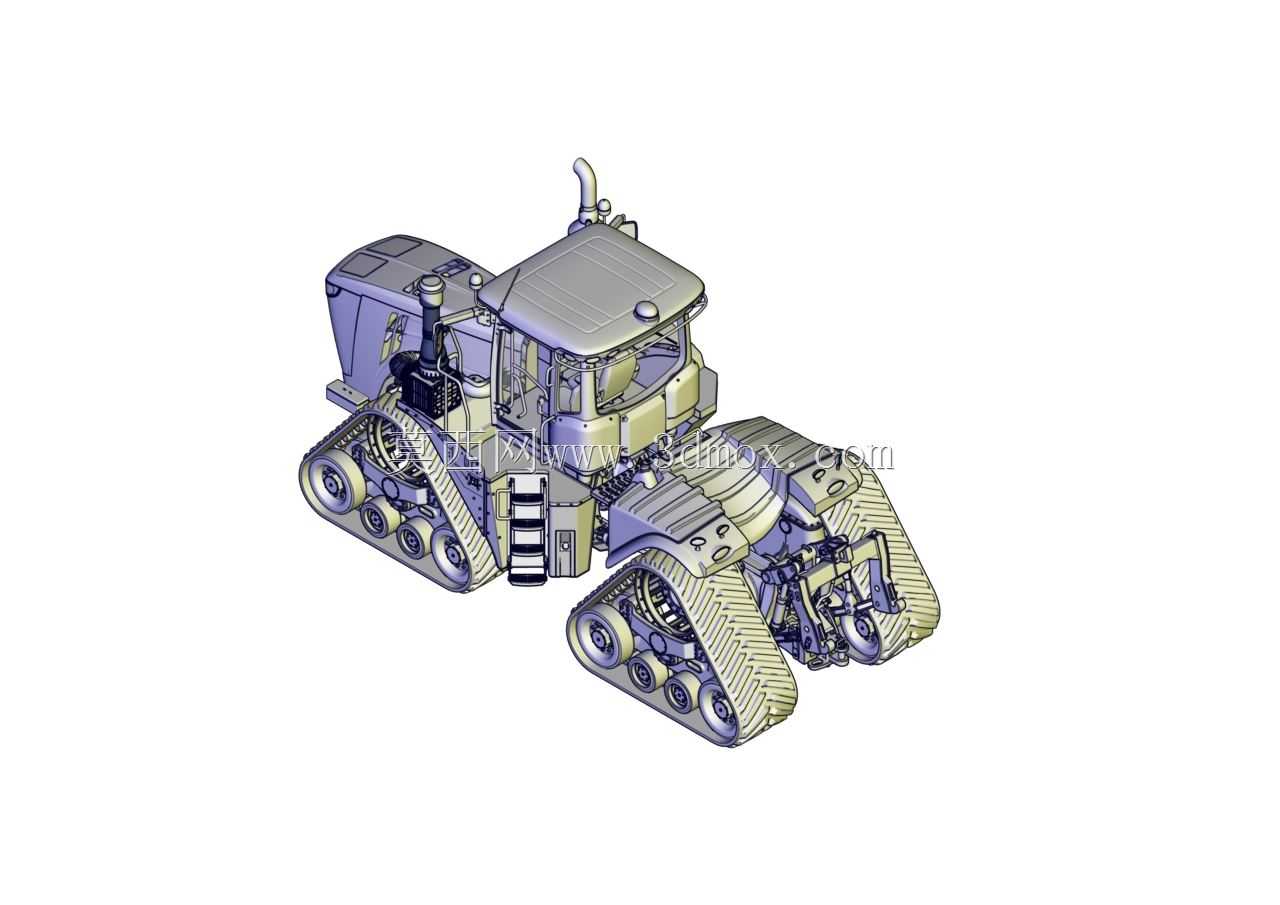

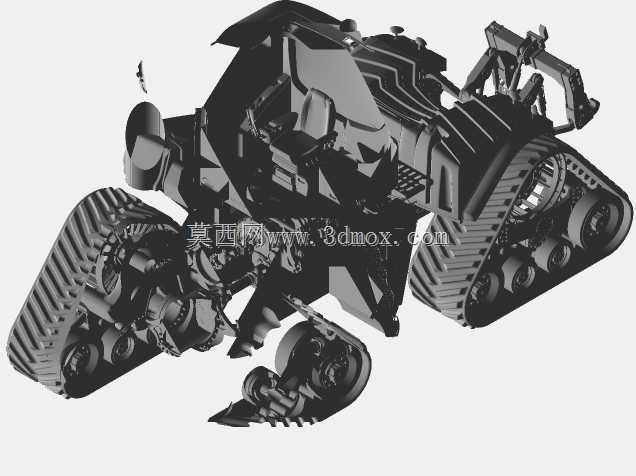

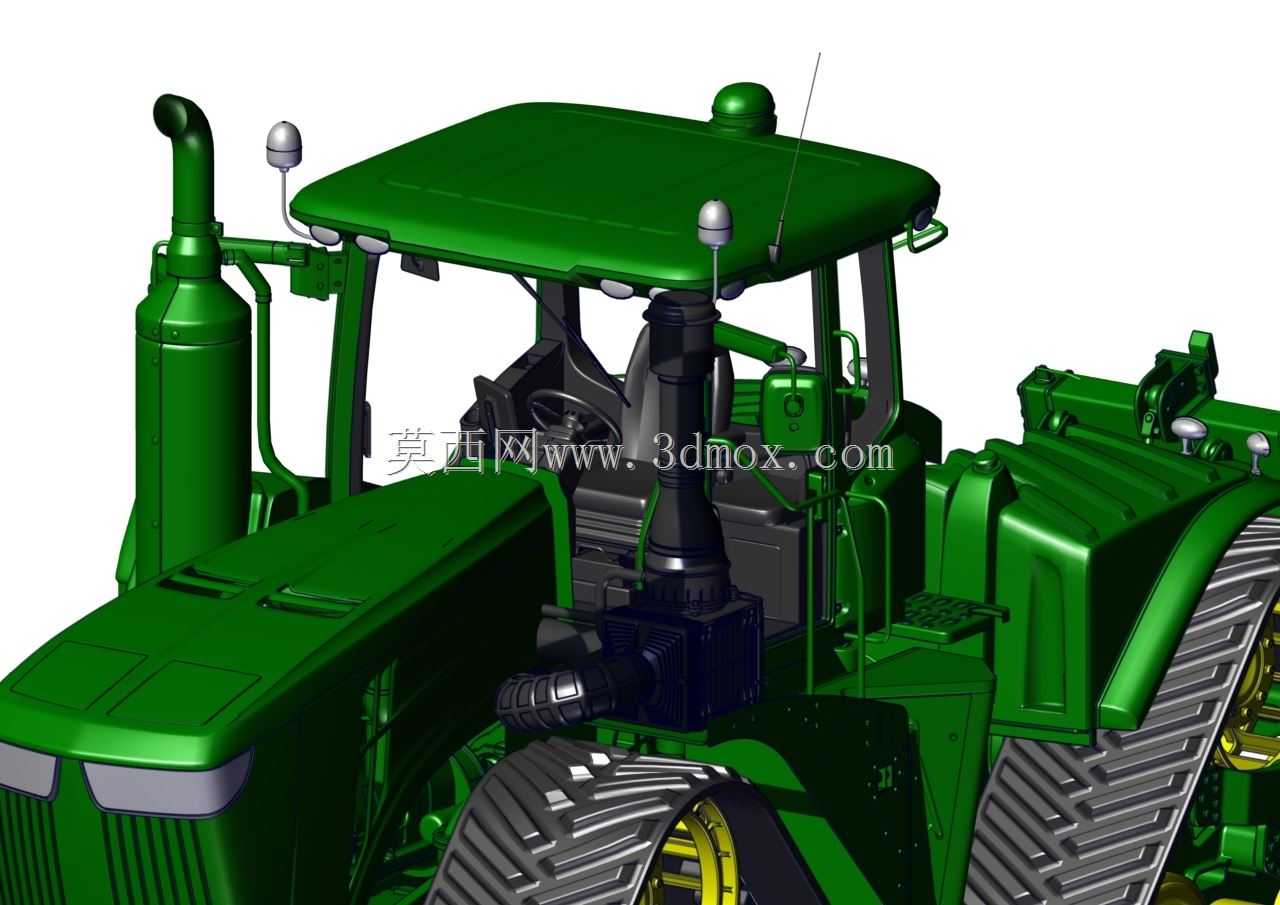

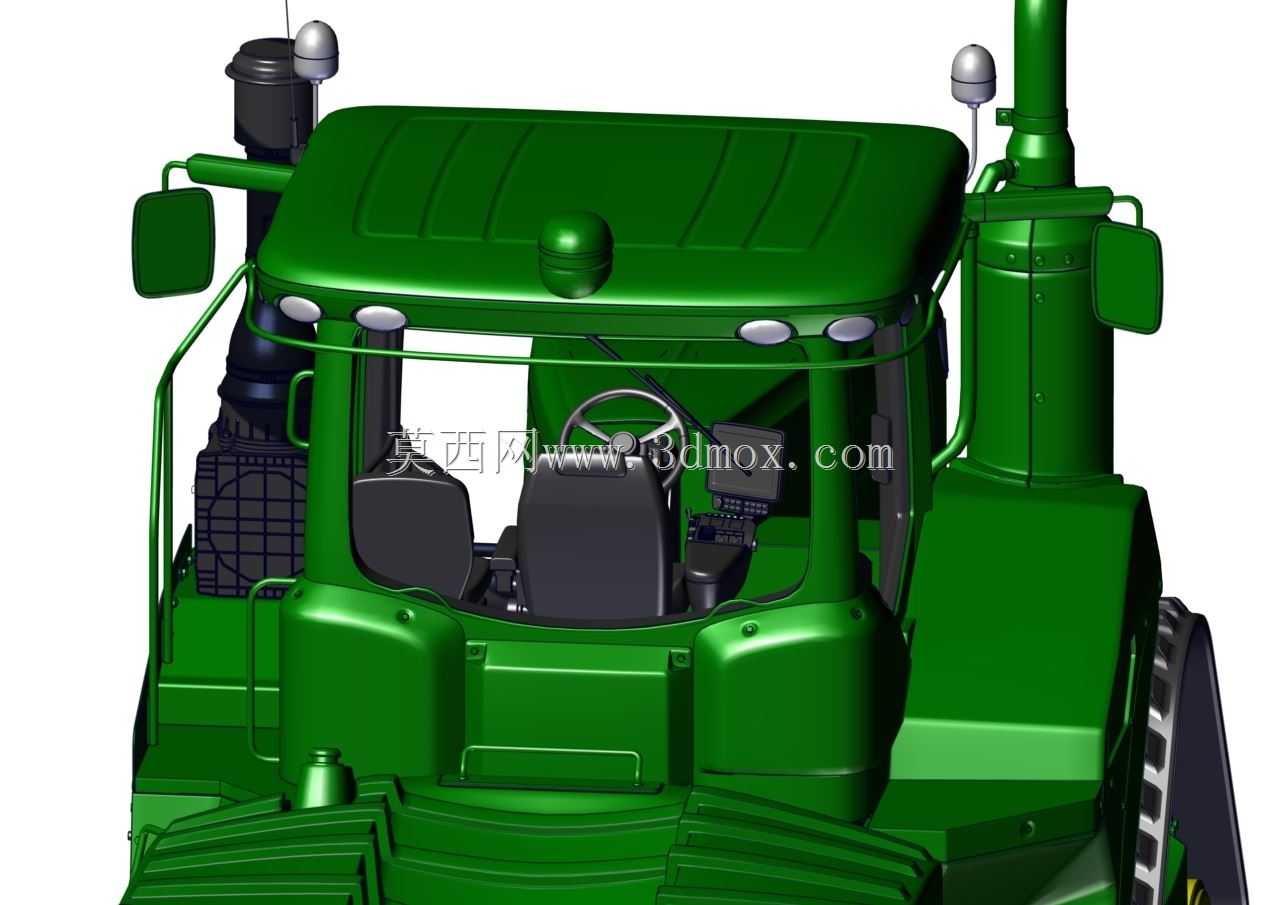

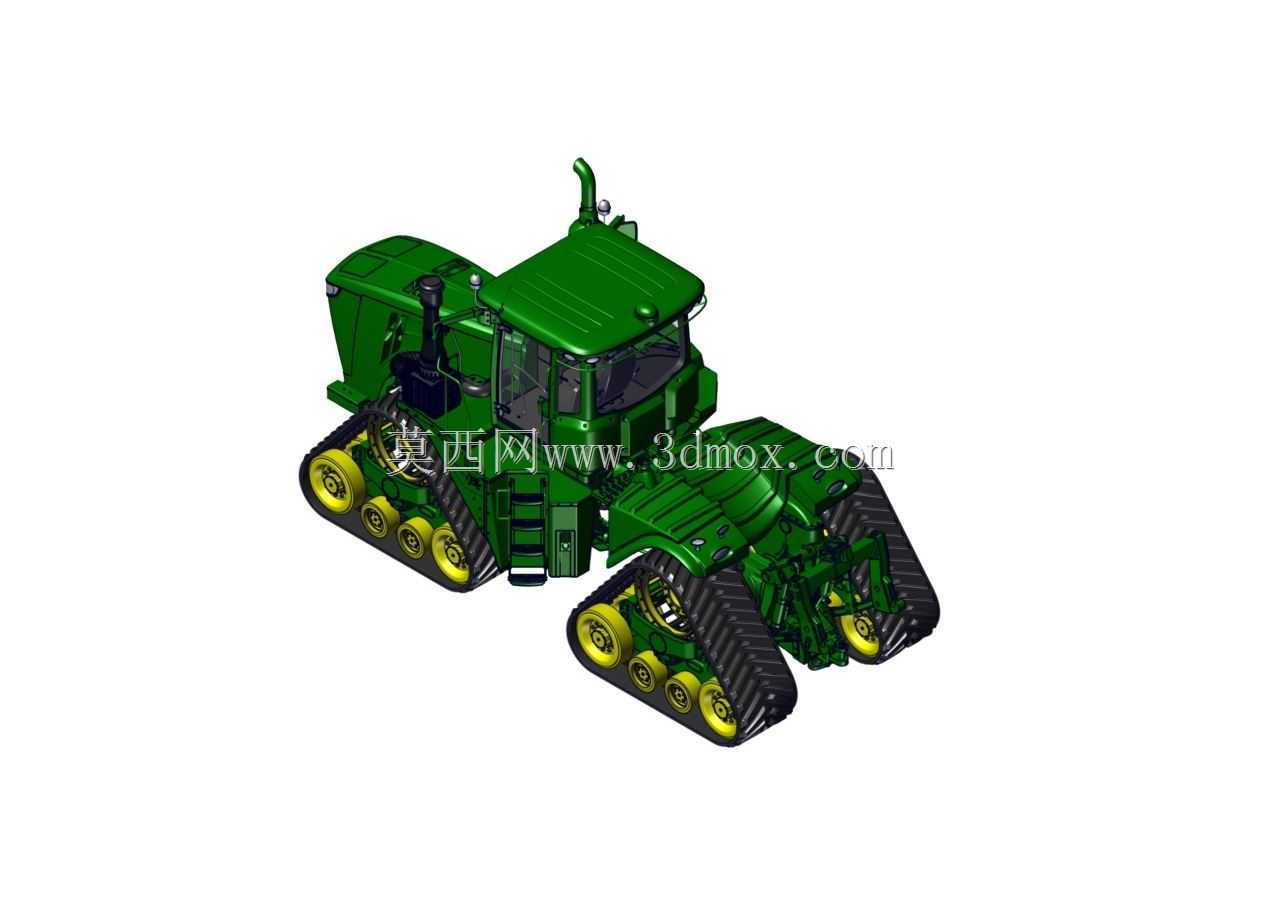

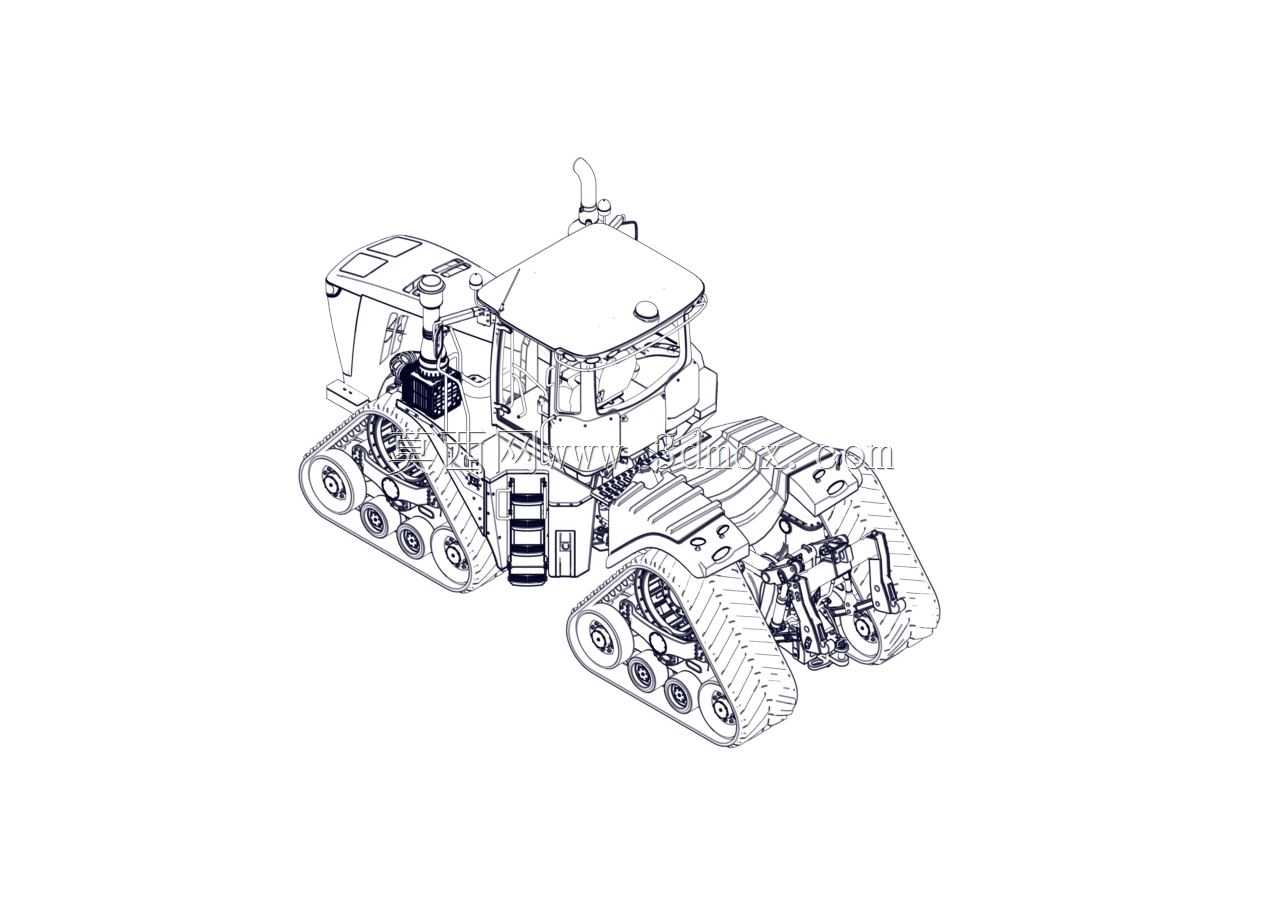

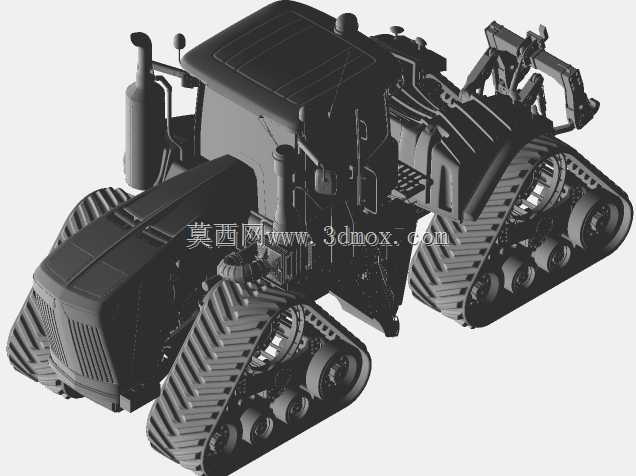

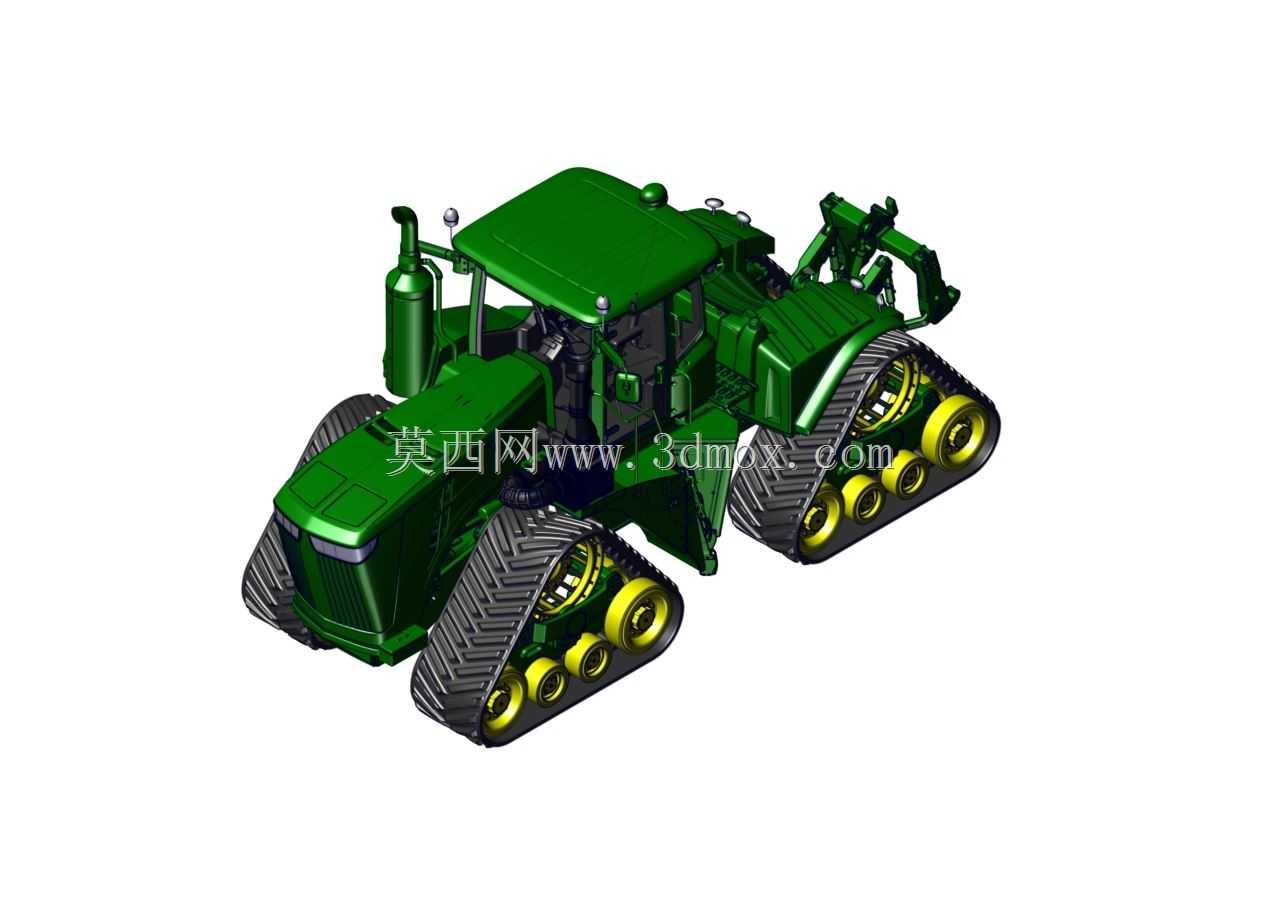

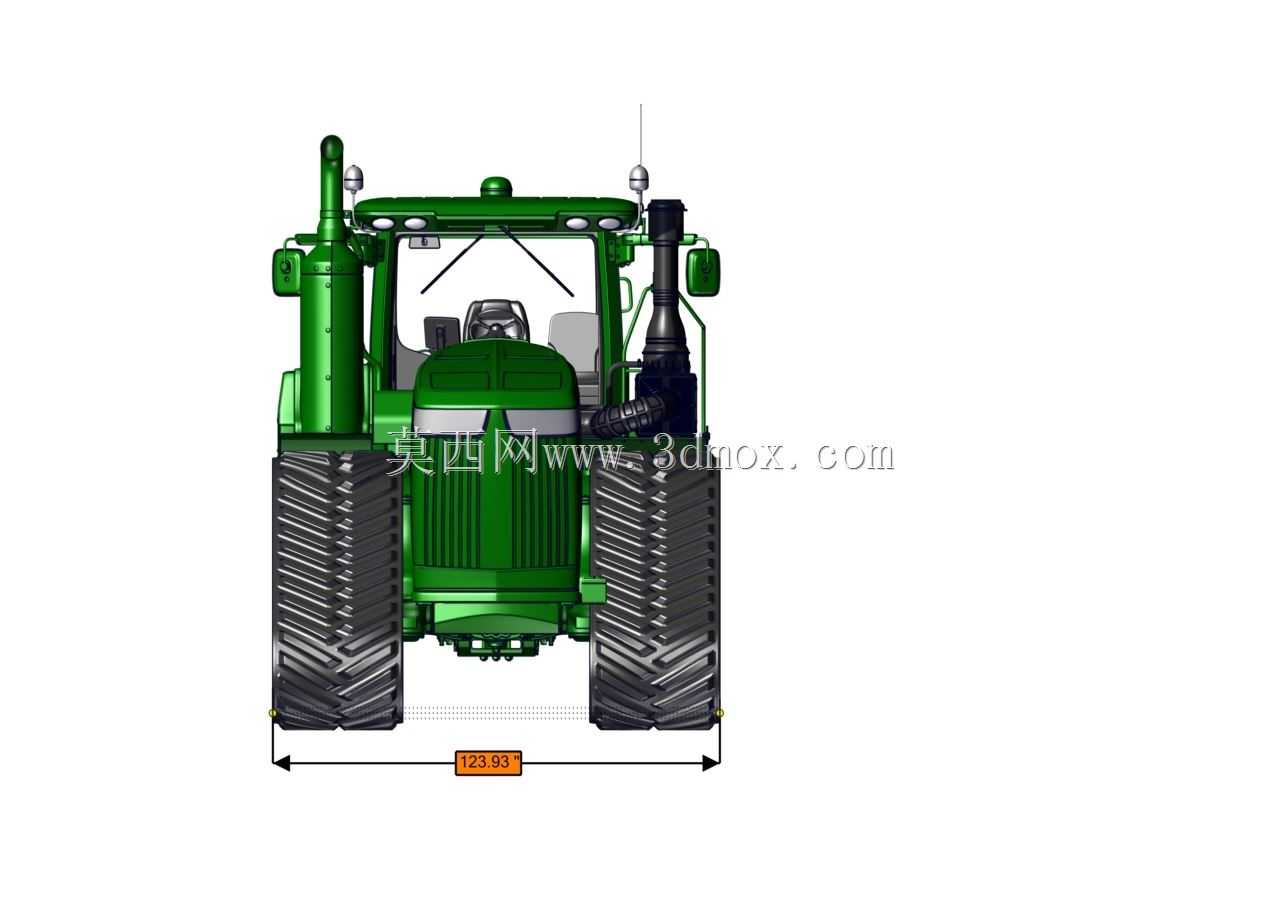

这款履带式拖拉机的三维结构设计，首先要匹配大马力农用作业的核心需求，针对东北、西北等连片大田的深耕、深松、重耙、联合播种等重载作业场景做结构适配，区别于轮式机型的接地特性，三角履带结构的接地比压控制在极低区间，能在潮湿地块、黏重土壤、秋收后软茬地表作业时避免陷车，同时减少对土壤耕层的压实破坏，保护土壤团粒结构，适配保护性耕作的作业要求。从尺寸边界来看，整机轴距设定为123.2英寸，履带外侧到外侧的整机横向宽度为312厘米，这个尺寸参数在建模时需要严格卡控，一方面要保证配套农机具的挂接匹配性，适配国内主流的3米幅宽耕整、播种机具的挂接接口，另一方面要兼顾乡村道路、田间机耕道的通行宽度要求，避免转场时出现通行受限问题。设计过程中，履带行走系统的结构排布是核心难点，三角履带架的承重轮、导向轮、驱动轮的位置排布经过多轮受力校核，每侧履带的多组承重轮均匀分配整机重量，配合橡胶履带的齿形啮合结构，既能传递大马力输出的牵引力，又能缓冲田间颠簸路面的冲击载荷，减少车架的疲劳应力。动力舱的结构布局围绕大马力柴油发动机的散热、维护需求设计，高耸的排气系统、空滤总成的安装位置预留了足够的维护操作空间，驾驶室的框架结构按照防滚翻要求做加强设计，玻璃曲面的建模兼顾视野范围与风阻控制，驾驶员操作位的视野能覆盖前方挂接机具的作业状态，减少作业时的视觉盲区。整机的动力传递路径从发动机输出到分动箱，再分配到前后履带的驱动轮，四轮驱动的结构保证每个履带单元都能获得足够的驱动力，在坡地作业、重载牵引时不会出现单侧打滑丢转的问题。建模时所有的安装接口都按照实际装配公差做预留，包括后悬挂的三点挂接结构、动力输出轴的位置尺寸、液压输出接头的排布位置，都和实际量产机型的参数保持一致，可直接用于农机作业仿真、农机具挂接匹配校核、新型农机开发的参考模型，也能用于农机操作培训的演示场景，帮助学员直观理解重型履带拖拉机的结构组成与动力传递逻辑。车身覆盖件的曲面建模兼顾流线型与工艺可行性，发动机舱的散热格栅开孔位置、覆盖件的折边结构都符合钣金冲压的工艺要求，黄色轮毂与绿色机身的分色边界清晰，履带的橡胶纹理、轮胎螺栓等细节结构都做了还原，保证模型的结构完整性与写实度，在做渲染输出、装配动画制作时不需要额外补充细节结构。
