小型桌面级激光雕刻数控CNC设备结构

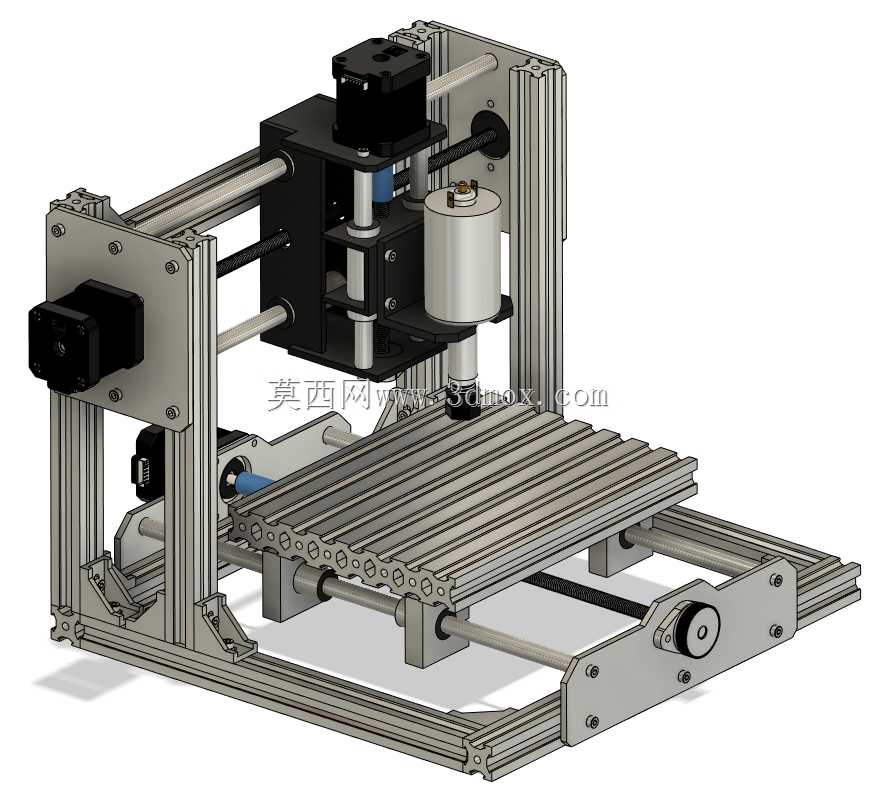

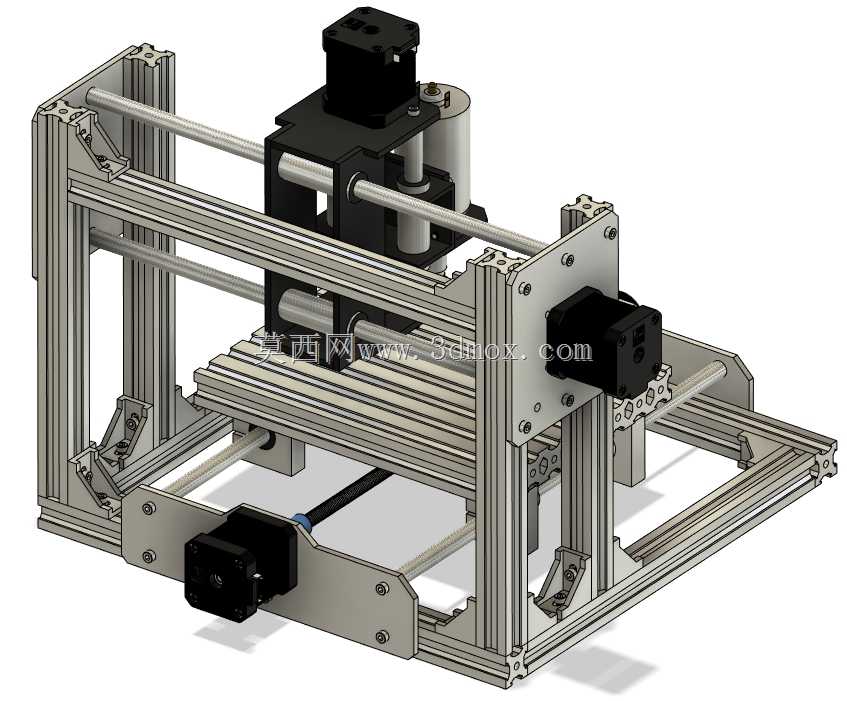

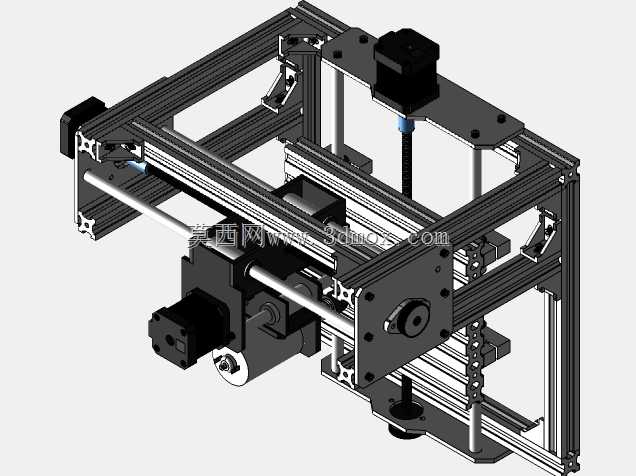

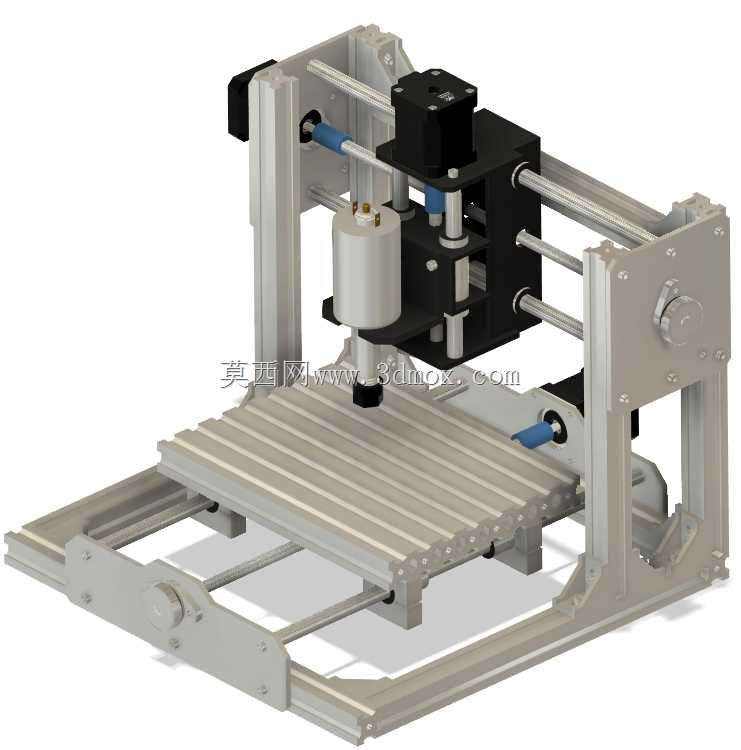

这款小型数控加工设备采用铝型材搭建主体框架，兼顾结构刚性与组装便捷性，适配桌面级加工场景，可放置于常规工作台面使用，无需额外预留大型设备安装空间，适合个人工作室、小型加工点位、创客空间的轻量加工需求。设备三轴传动均采用光轴配合直线轴承的导向结构，X轴横跨工作台上方搭载加工执行端，Y轴负责带动工作台完成前后方向进给，Z轴实现加工头的上下升降动作，传动部分采用同步带轮搭配步进电机的驱动方案，兼顾进给精度与传动效率，可满足软质金属、亚克力、木材、塑胶等常见材料的轻量铣削加工，搭载500mW激光头时可完成薄型材料的表面雕刻、打标作业，切换加工头后也可适配不同的加工工艺需求。从结构设计逻辑来看，整体采用模块化拼装思路，铝型材框架通过角件与螺栓完成锁紧固定，无需复杂的焊接工艺，各轴的安装座均采用板材铣削成型，安装基准面经过平整度校准，可保证光轴安装后的平行度要求，避免传动过程中出现卡顿、精度偏差问题。工作台采用带T型槽的铝型材台面，可通过T型螺栓搭配压块完成待加工工件的装夹固定，台面的有效加工行程覆盖小型手板件、工艺标牌、个性化定制工件的常见尺寸范围，安装时需注意设备底部预留足够的走线空间，各轴的步进电机线缆需预留足够的拖链弯折半径，避免设备运行过程中线缆出现拉扯磨损。Z轴的滑台采用双光轴导向结构，可抵消加工过程中产生的侧向力矩，保证加工头运行的稳定性，激光头安装位预留了标准的装夹孔径，可兼容同规格的不同功率激光头或是小型主轴电机，用户可根据自身加工需求更换执行部件，设备的电控安装位预留在机架后侧区域，可容纳步进电机驱动板、主控板、激光驱动模块等常规电控元件，无需额外外置电控箱，进一步压缩了设备的整体占用空间。在实际应用中，这类小型设备可完成个性化文创产品雕刻、小型PCB板铣削、薄型工件切割、零件表面打标等多种作业，相较于大型工业数控设备，其入门门槛更低，调试维护难度更小，适合小批量定制化加工场景使用，结构设计上充分考虑了DIY组装的可行性，各部件的安装公差预留合理，即使是非专业组装人员也可按照装配指引完成整机搭建，同时各易损部件均采用标准件，后期维护更换成本较低，无需定制特殊配件即可完成常规维保作业。
