B-2隐身战略轰炸机三维结构数模

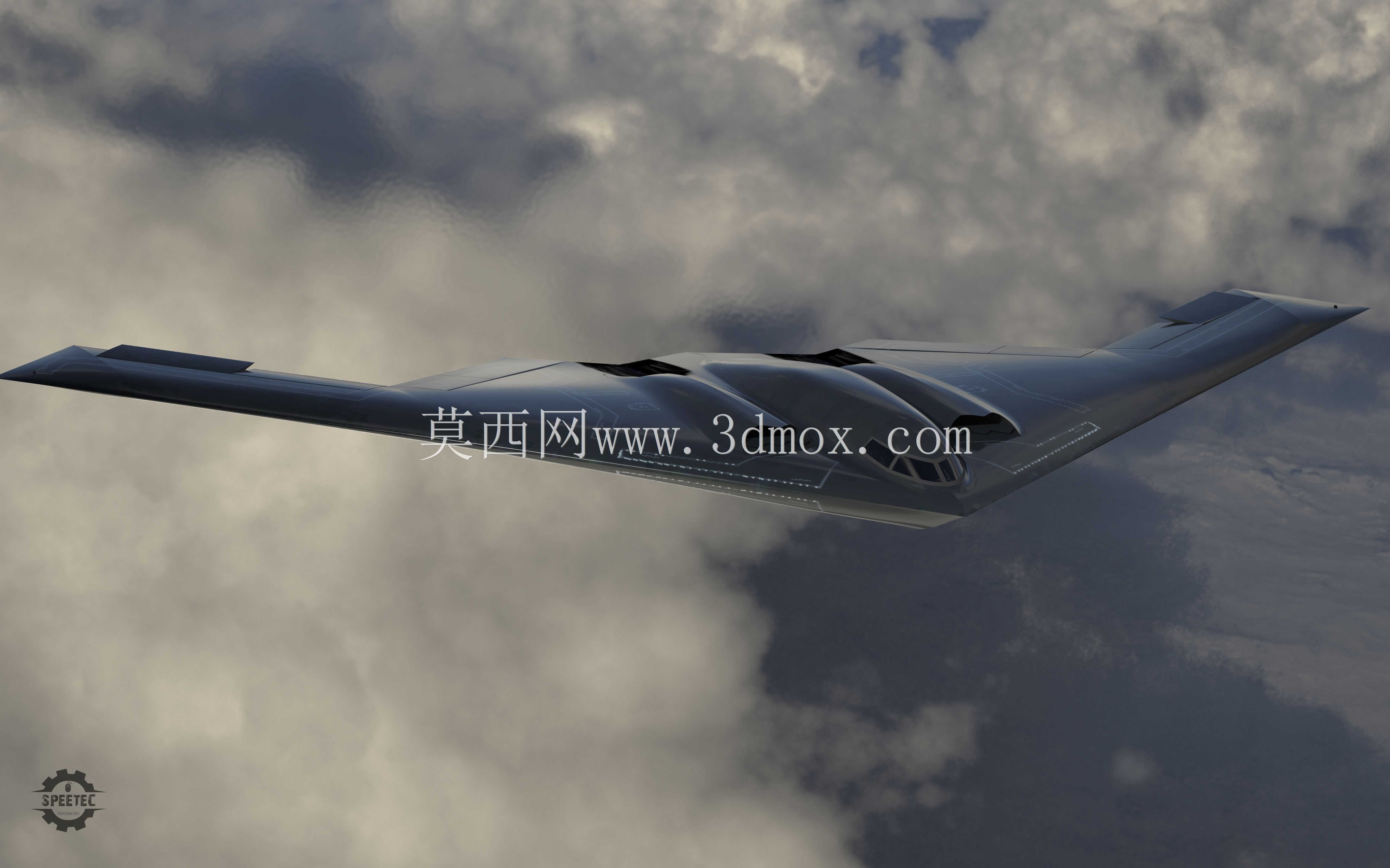

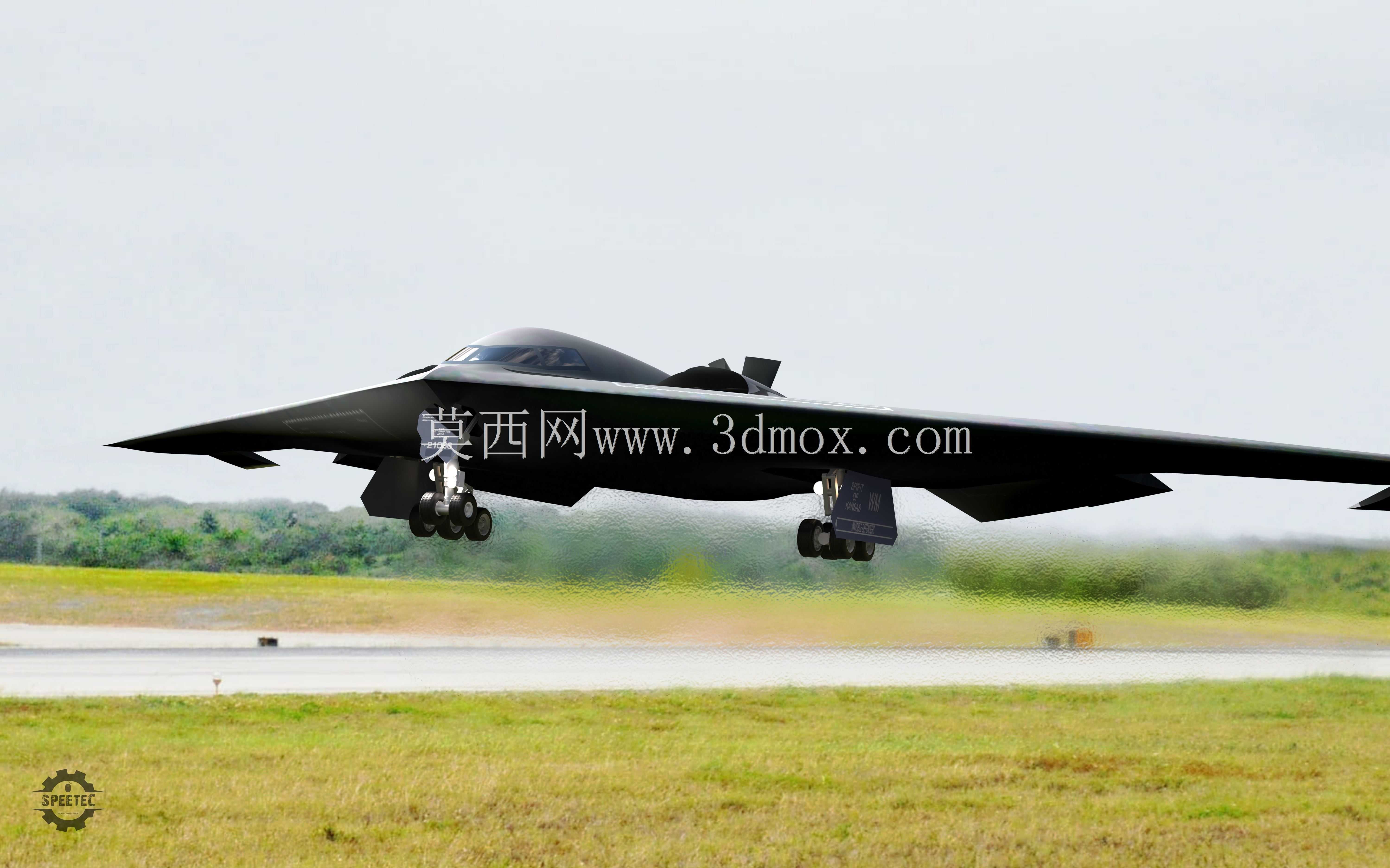

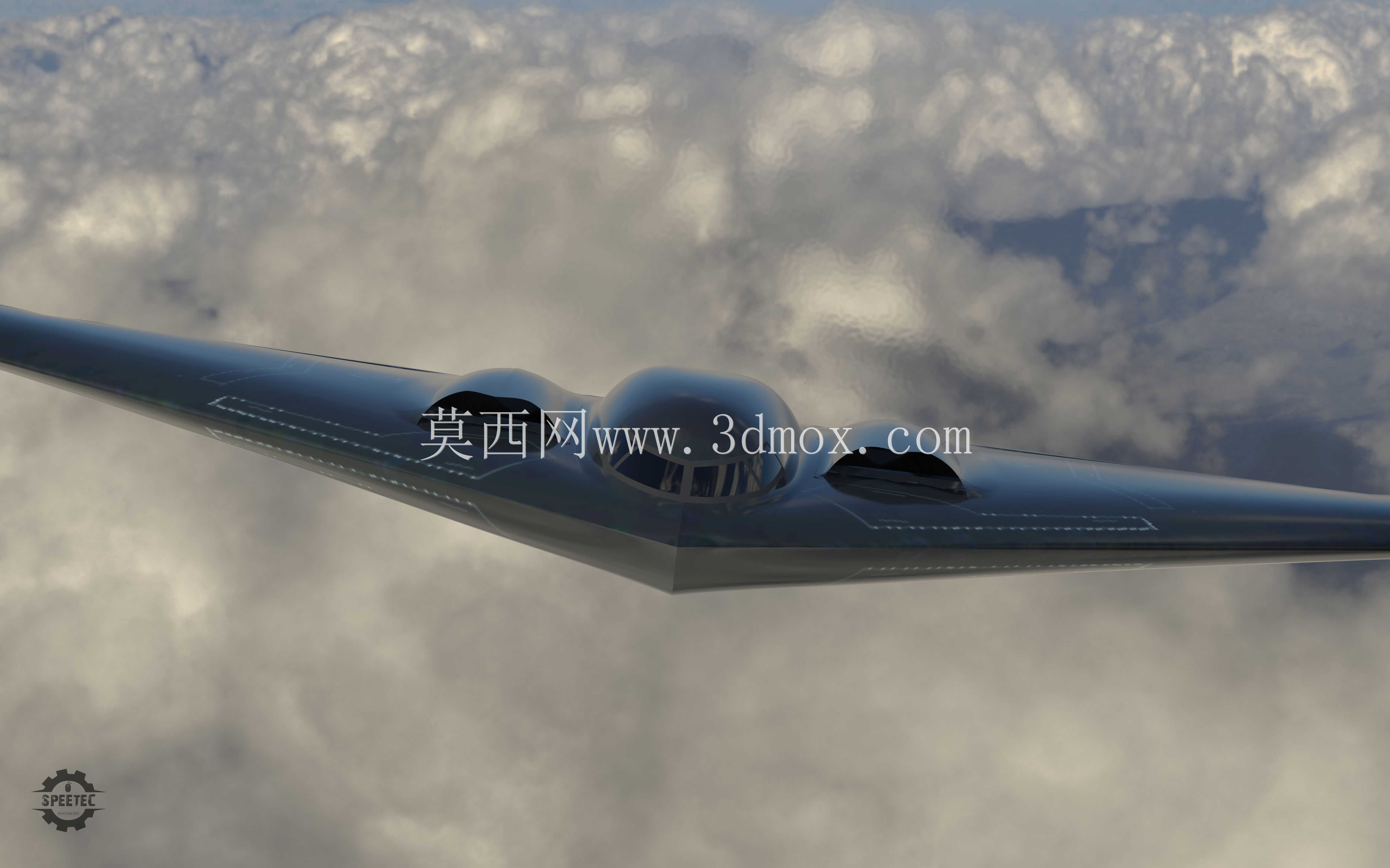

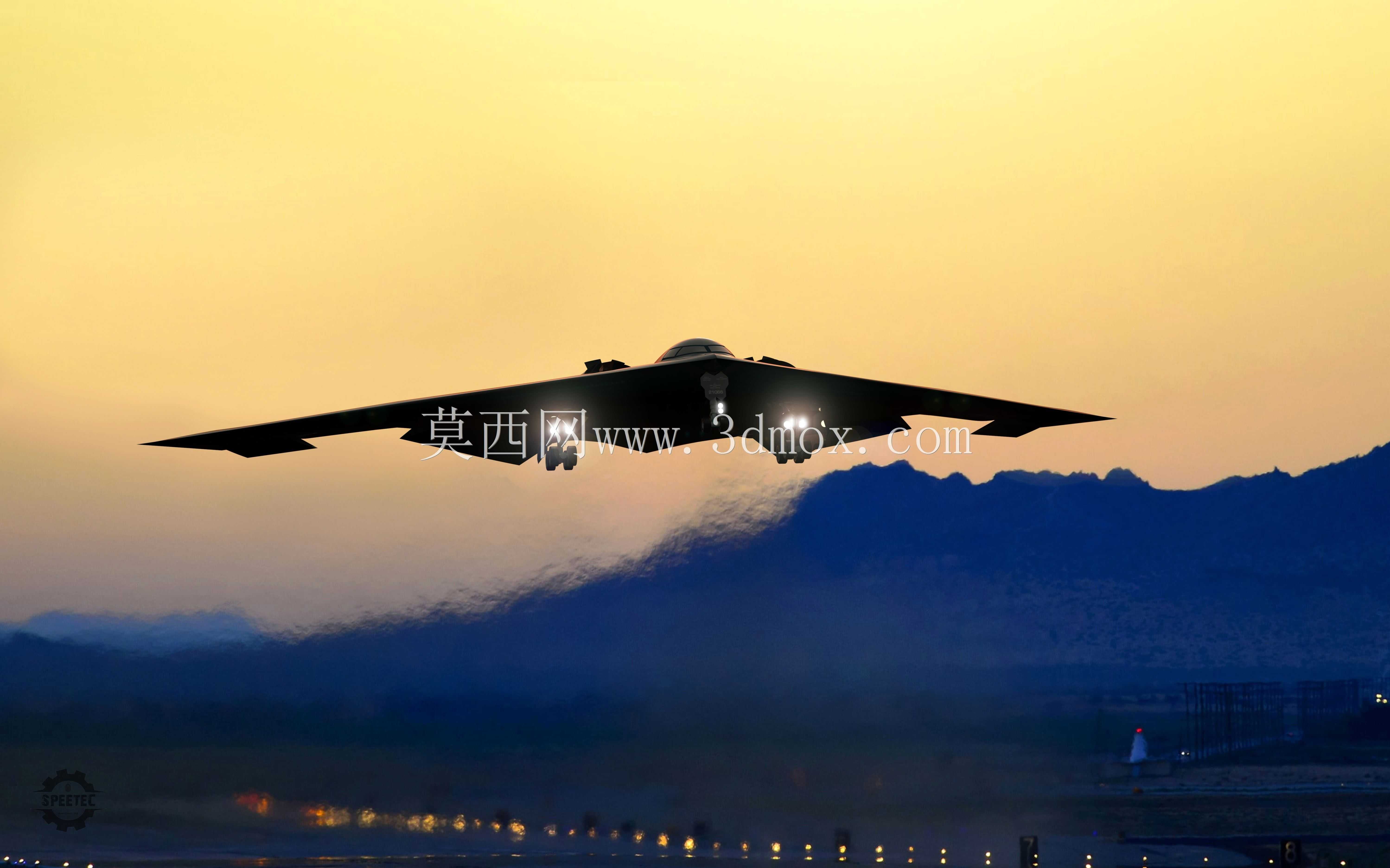

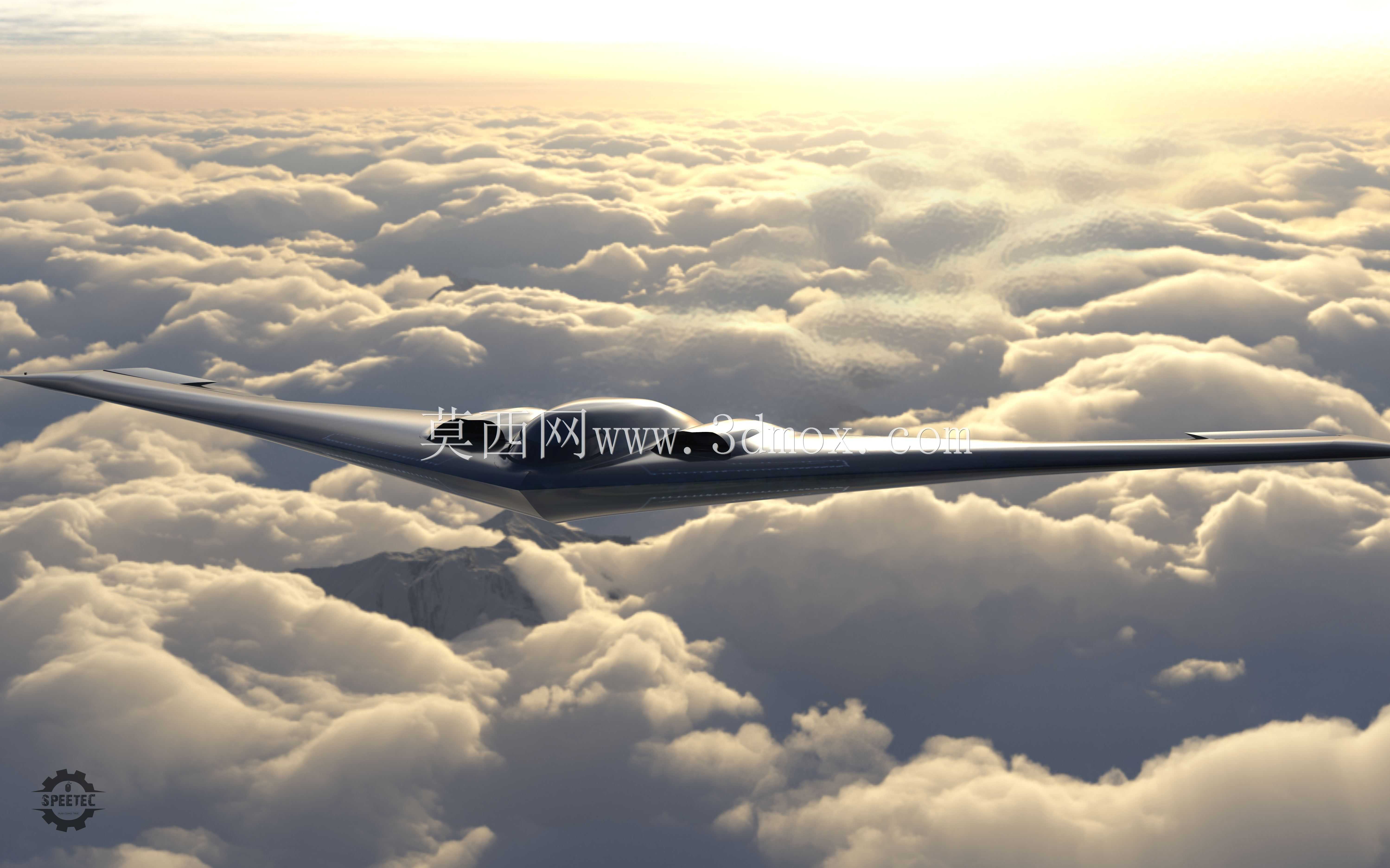

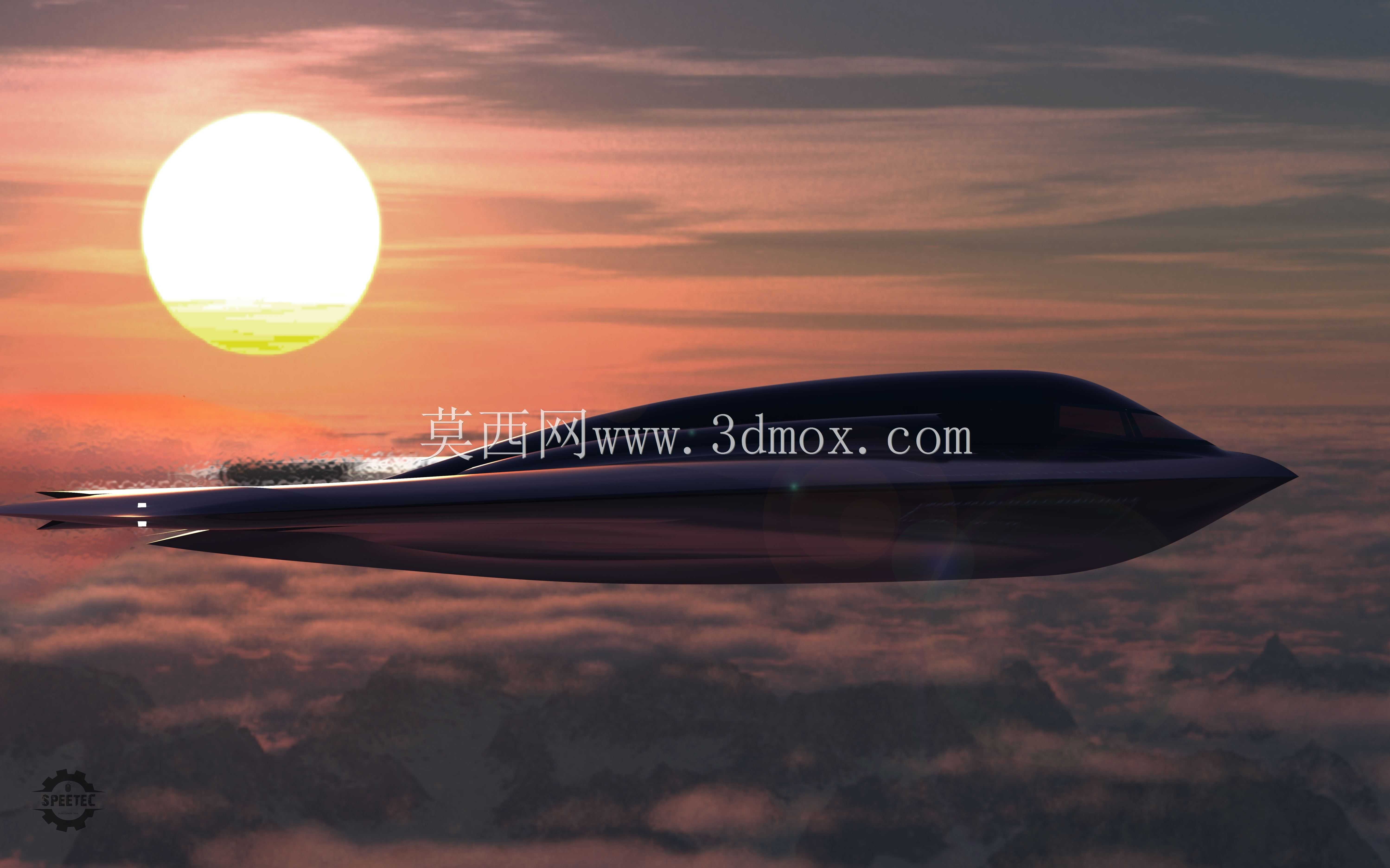

该模型还原的飞翼布局隐身战略轰炸机，核心应用场景为远程战略突防打击，可在严密防空体系下执行纵深目标打击任务，兼顾核常两类弹药投送能力，是空中战略威慑体系的核心装备之一。从设计思路来看，整机采用无垂尾飞翼构型，所有操纵面均集成于机翼后缘，取消传统垂直安定面与方向舵结构，依靠机翼后缘多组分裂式阻力板实现航向控制与滚转配平，这种构型从根源上降低了侧向雷达反射截面积，配合表层吸波结构材料，可实现全向低可探测性，大幅压缩防空雷达的有效探测距离。动力系统采用四台大涵道比无加力涡扇发动机，进气道与尾喷口均做埋入式处理，布置于机身上表面，喷流流经机身尾部的冷却通道与外界空气充分混合后排出，可有效降低红外辐射特征，规避红外制导探测设备的追踪。从尺寸边界来看，整机翼展超过50米，机身长度约21米，机身高度5.18米，机翼投影面积约520平方米，空载状态下整机重量约71.7吨，满弹满油状态下最大起飞重量可达170吨，机身中部设置两个并列内置弹舱，所有弹药均收纳于机身内部，避免外挂弹药带来的雷达反射增量，内置弹舱可挂载巡航导弹、精确制导炸弹等多类机载武器，最大载弹量超过20吨。起落架采用前三点式布局，前起落架为双轮结构，主起落架为四轮小车式结构，可承受大重量起降时的冲击载荷，适配长距离跑道起降需求。建模过程中完整还原了飞翼构型的翼型剖面、操纵面分区、动力舱安装位置、起落架收放舱室结构，可用于航空装备构型研究、飞翼布局气动特性仿真参考、飞行器结构设计教学演示等场景，模型的曲面过渡严格遵循真实机型的隐身修型原则，所有棱边均做平行对齐处理，保证雷达反射波的集中散射方向可控，机身表面的维护口盖、传感器窗口均做共形处理，无突出于机身蒙皮的结构，完全匹配隐身设计的工程逻辑。
