汽车LED前照大灯结构三维设计

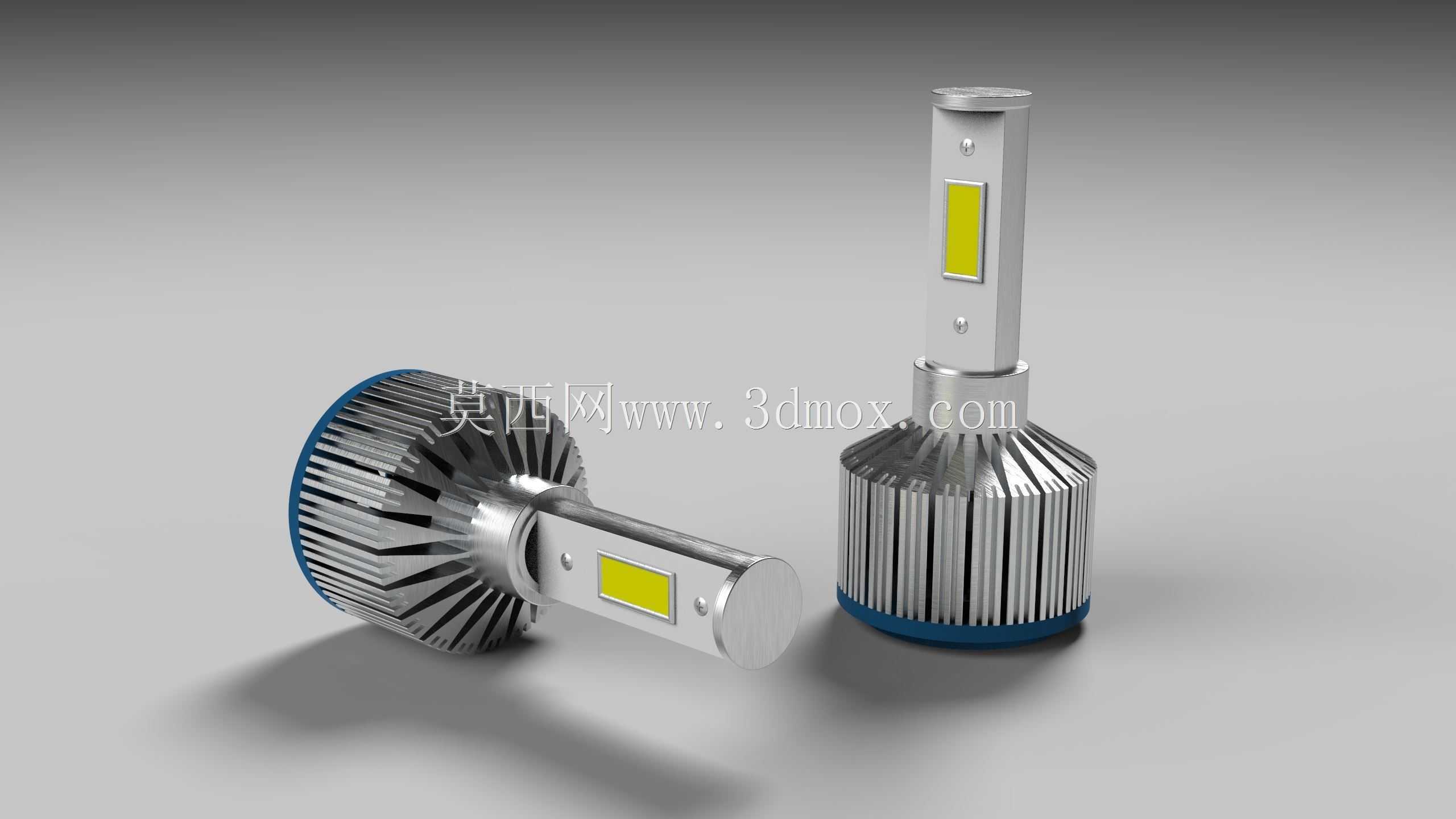

　　这款汽车LED前照灯的结构设计，核心围绕车载照明的实际工况展开，首先要适配乘用车辆前舱的安装空间，灯体整体采用同轴式布局，下部散热鳍片段的最大外径控制在常规车灯安装座的适配范围内，上部发光柱段的长度匹配原车反光碗的焦距要求，安装时可直接卡入原车大灯总成的固定位，无需额外改动周边线束与防尘罩结构，替换适配性覆盖多数主流家用车型的近远光安装位。从功能实现逻辑来看，发光核心采用COB封装的LED芯片，布置在柱体的两个对称平面上，点亮时可形成180度范围的均匀出光面，配合原车反光碗的聚光结构，能够形成符合法规要求的照明光型，避免出现散光、眩目问题，相比传统卤素灯，发光效率提升的同时功耗降低约六成，长时间工作的光衰控制也更稳定。

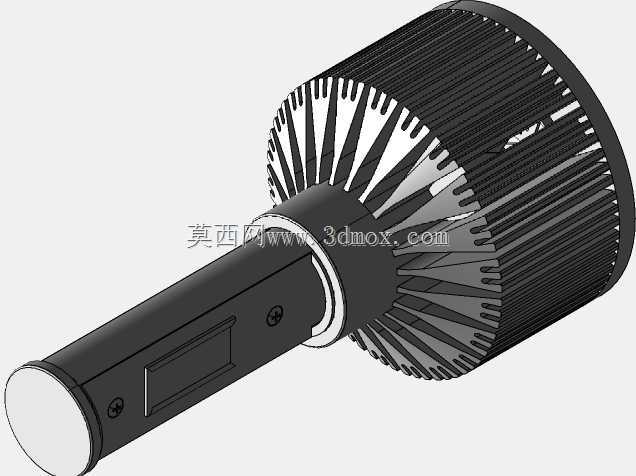

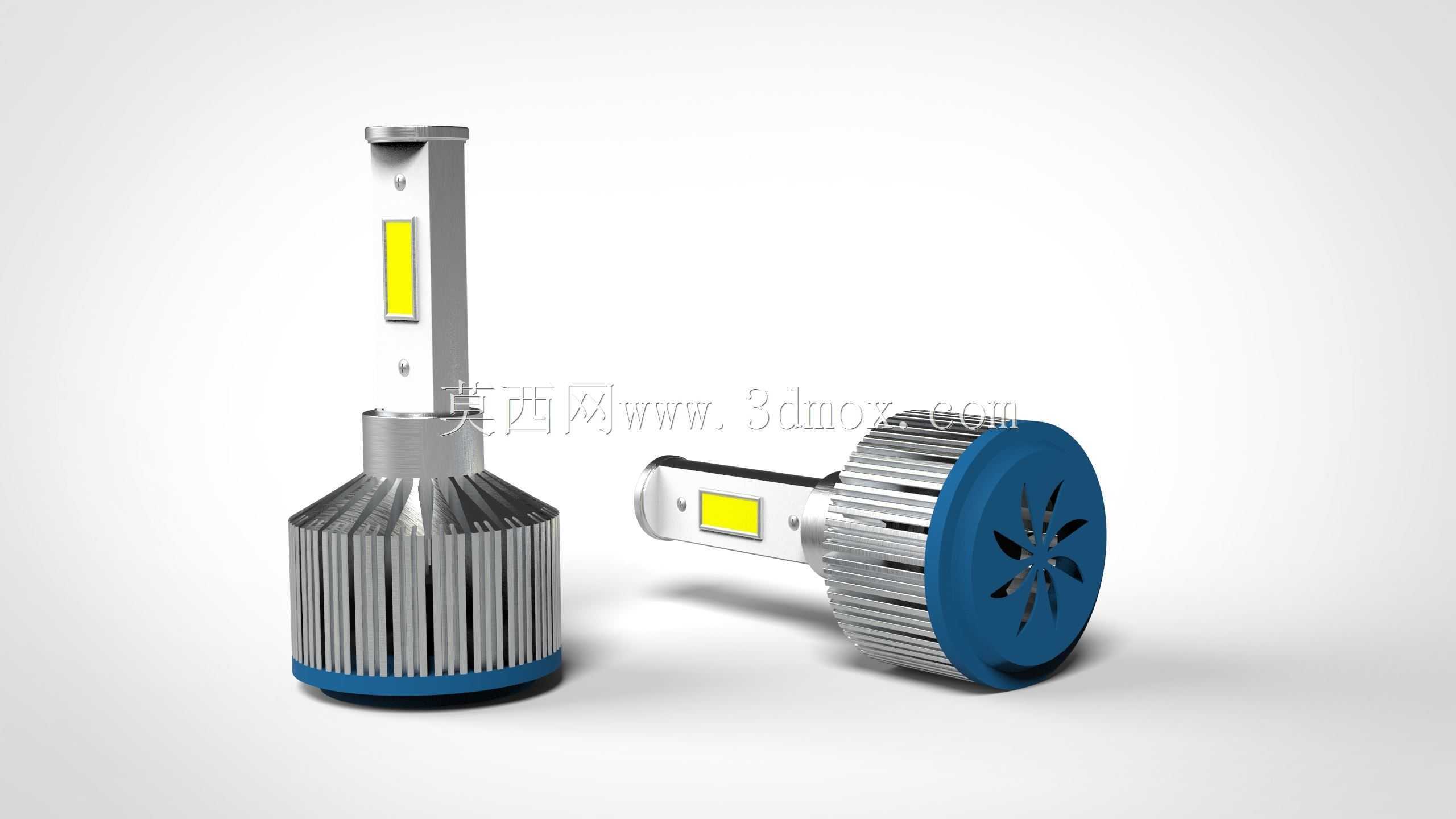

　　散热结构是这款灯设计的核心重点，下部的鳍片采用径向放射状布局，每片鳍片的厚度、间距都经过热流仿真优化，车辆行驶时的迎面风可直接顺着鳍片间隙穿过，带走LED工作产生的热量，鳍片根部与灯体基座采用一体化铝挤成型结构，没有额外的连接热阻，能够将LED结温控制在安全工作区间，即使连续长时间开启远光，灯体表面温度也不会超过周边塑料件的耐受阈值，避免烤坏大灯灯罩或反光层。灯体的连接部位采用标准的卡扣式基座，基座底部的蓝色密封圈可与大灯总成的安装孔紧密贴合，防止雨水、灰尘进入灯腔内部，上部发光柱的固定点采用两颗微型铆钉锁紧，既保证发光芯片基板与散热基座的紧密贴合，又能承受车辆行驶过程中的振动冲击，不会出现松旷、移位导致的光型偏移问题。

　　在实际装车场景中，这类LED前照灯主要用于替换原车老化的卤素灯泡，无需改动原车电路，直接对插原车供电接口即可完成安装，照明距离与铺路宽度相比原厂卤素灯有明显提升，能够满足夜间国道、高速行驶的照明需求，同时散热结构的无风扇设计，避免了风扇运转带来的噪音与积灰问题，使用寿命相比带风扇的LED车灯更长，后期维护成本更低。设计过程中重点考量了车载环境的耐候性，所有外露金属部件都做了阳极氧化处理，可抵御潮湿、盐雾环境的腐蚀，发光面的透明封装层采用耐高温硅胶材质，长期受紫外线照射也不会出现黄变、开裂问题，保证出光效率的长期稳定。安装边界方面，灯体总长度控制在原车防尘罩可容纳的范围内，安装后不会与防尘罩发生干涉，供电接线端子的位置避开了周边的线束固定点，不会出现压线、磨线的隐患，整体结构的重量与原卤素灯泡接近，不会对大灯调节机构造成额外负载，保证灯光高低调节功能正常运作。
