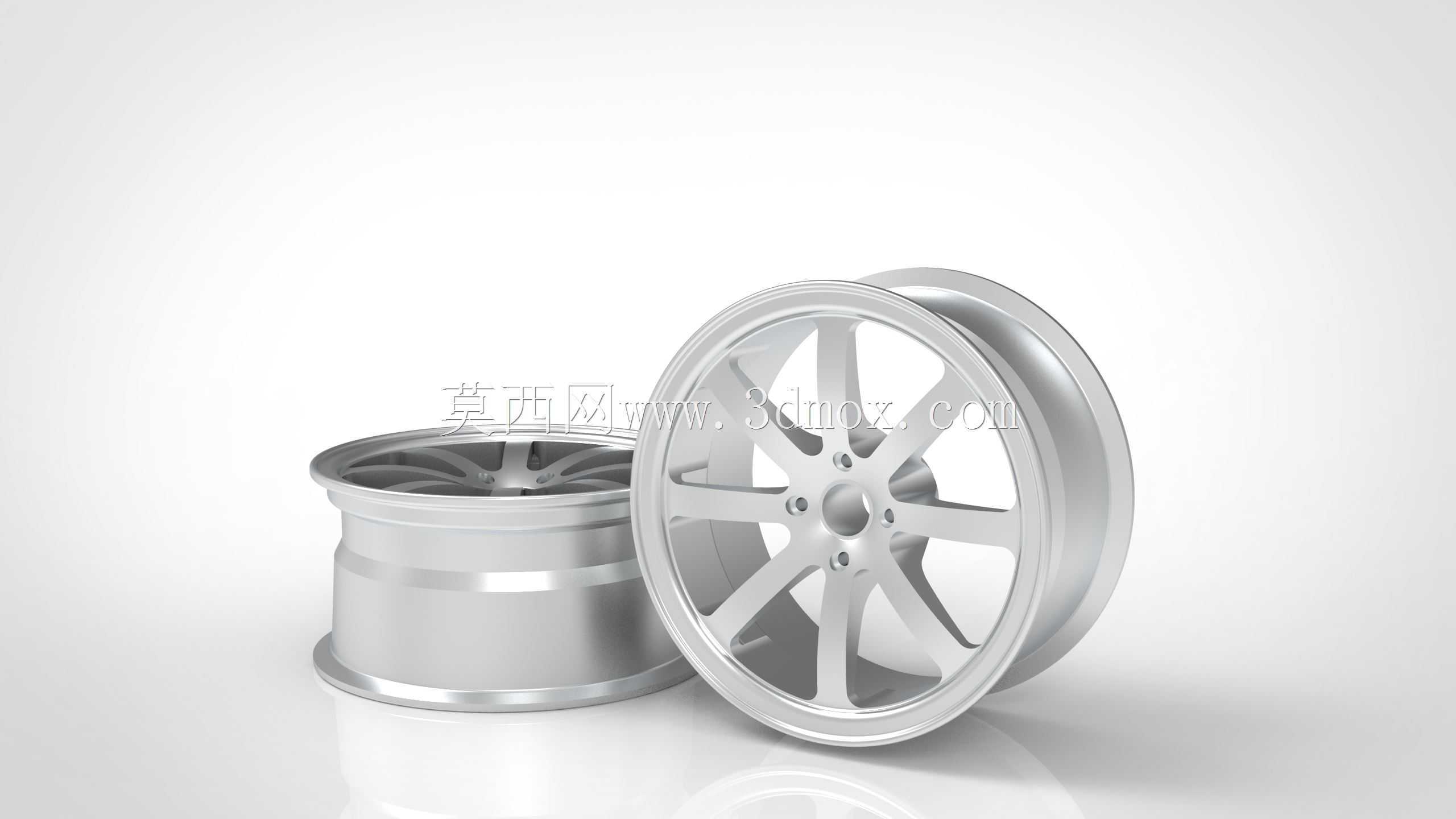

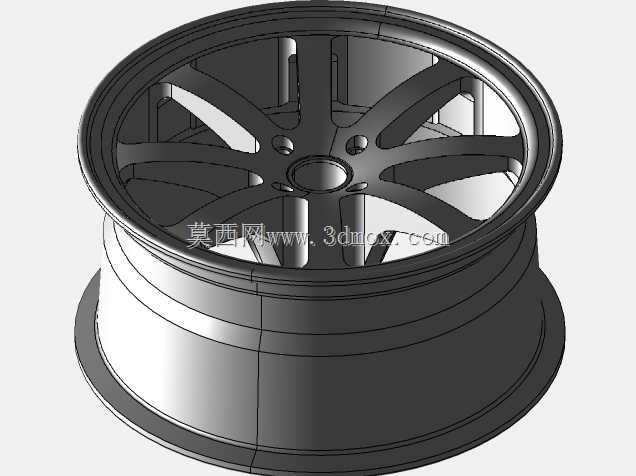

奥拉根样式乘用车铝合金轮辋结构设计

　　这款轮辋的结构设计围绕乘用车日常行驶的全场景工况展开，首先要明确的是，轮辋作为车辆行走系统的核心承载部件，上接悬架转向节的轮毂安装位，下连充气轮胎，既要传递整车载荷与驱动、制动力矩，也要缓冲路面传递的细碎冲击，其结构合理性直接关系到行驶安全与操控表现。

　　从实际应用场景来看，该款轮辋适配主流紧凑型、中型家用乘用车，可覆盖城市铺装路面通勤、高速长途行驶、轻度非铺装路面通行等常见使用场景，设计过程中首先锚定了轮胎装配的边界尺寸：轮辋的胎圈座直径、宽度严格匹配对应规格的子午线真空轮胎，胎圈座的倾斜角度、轮缘的凸起高度完全符合乘用车轮辋的装配规范，能够保证轮胎充气后与轮辋紧密贴合，避免高速行驶时出现轮胎脱圈、慢泄气等风险。

　　设计思路上采用了多辐条镂空的结构形式，十根辐条采用对称式布局，从中心安装盘向外延伸至轮辋轮缘位置，这种布局并非单纯追求视觉效果：每根辐条的截面采用变厚度设计，靠近中心安装座的位置厚度更大，向轮缘延伸时逐步收薄，既能够保证中心区域承受螺栓预紧力、冲击载荷时的结构强度，也能合理控制轮辋整体重量，降低非簧载质量，提升悬架的响应速度与行驶平顺性。中心安装区域设计有均匀分布的螺栓孔位，孔位的节圆直径、中心定位孔的尺寸严格对应主流乘用车的轮毂安装参数，安装面的平面度、螺栓孔的倒角精度都做了对应约束，保证装配后轮辋的端面跳动量控制在合理区间，避免高速行驶时出现方向盘抖动的问题。

　　轮辋的轮缘部位采用了加强式的圆弧过渡设计，在轮胎拆装、过坑洼路面受到侧向冲击时，能够避免轮缘出现变形、开裂，同时轮辋的中部凹槽（也就是轮胎拆装的沉槽）深度与宽度做了优化，既能够保证轮胎拆装时的操作便利性，也不会因为沉槽过深削弱轮辋筒体的整体结构强度。轮辋筒体的壁厚采用了差异化设计，靠近胎圈座的位置壁厚更大，承受轮胎充气压力与路面冲击的能力更强，中部区域在保证刚度满足要求的前提下适当调整壁厚，进一步控制整体重量，兼顾强度与轻量化的平衡。

　　从功能特性来看，这款铝合金材质的轮辋相比传统钢制轮辋，具备更好的散热性能，车辆连续制动时，轮辋能够更快将制动系统产生的热量传导散发，降低制动系统热衰减的风险；同时铝合金材料的阻尼特性更好，能够吸收一部分路面传递的振动，提升车内的乘坐舒适性。辐条之间的镂空区域预留了足够的制动系统避让空间，能够适配同尺寸规格的通风盘式制动结构，不会出现轮辋与制动卡钳、制动盘干涉的问题，满足常规家用车的制动系统升级、装配需求。

　　在安装边界的校核上，设计过程中重点考虑了轮辋的偏距参数，保证轮辋安装后不会超出车身翼子板的边界，同时也不会与内侧的悬架摆臂、减震器、转向拉杆等部件发生运动干涉，车轮在最大转向角度、悬架最大压缩/拉伸行程内，都能保持足够的安全间隙，避免行驶过程中出现部件剐蹭、磨损的问题。轮辋的气门嘴安装位做了加厚处理，预留了标准尺寸的气门嘴安装孔，适配常规的橡胶气门嘴与金属气门嘴，装配后不会出现漏气、气门嘴与周边部件干涉的情况。

　　实际结构验证层面，这款轮辋的结构能够满足径向疲劳、弯曲疲劳、冲击测试的常规性能要求：径向加载模拟车辆满载时的持续滚动载荷，辐条与轮辋筒体的连接位置采用大圆角过渡，避免应力集中；弯曲疲劳测试模拟车辆转向时的侧向载荷，中心安装盘与辐条的连接区域做了加强筋结构，提升抗弯曲变形能力；13度冲击测试模拟车辆过坑、撞到路肩时的瞬时冲击，轮缘与辐条的结构强度能够承受标准要求的冲击载荷，不会出现开裂、断裂的情况。

　　另外在细节设计上，轮辋的表面做了平滑过渡处理，没有尖锐的棱角，既能够降低行驶时的风阻，也能避免后期做表面处理时出现应力不均导致的涂层脱落问题；轮辋内侧的平衡块安装位做了平面处理，方便后期轮胎装配时粘贴平衡块，保证车轮动平衡的精度，提升高速行驶的稳定性。
