航空用同轴筒状刚性连接转接构件

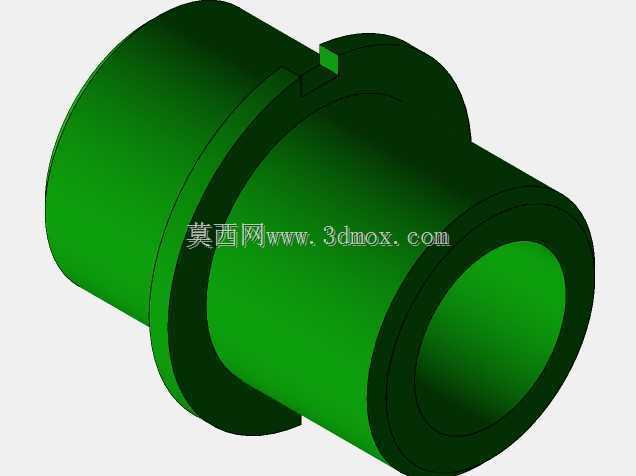

　　在航空机载管路、燃油输送回路以及环控系统的刚性管线布设场景中，不同通径、不同对接基准的金属管路往往无法直接完成同轴对接，这类带单侧径向定位凸台的阶梯筒状转接件，正是为了解决管线跨基准对接、轴向限位以及周向防转需求而设计的结构件。从实际装机使用逻辑来看，该构件两端均为空心通腔，介质可沿轴向全程贯通，不存在流道突变带来的额外压损，筒身外侧加工的环形凸缘既可以作为管路对接时的轴向贴合止口，也能在卡箍锁紧时提供足够的承压接触面，避免薄壁筒身直接受夹紧力出现圆度变形。

　　从结构设计思路拆解，整体采用回转体为主体构型，主体大直径筒段承担主要的通流与对接强度，两端逐级收窄的阶梯轴颈分别适配两种不同规格的对接管路，筒身顶部凸起的小方块定位键并非冗余结构：在机载设备振动量级较大的工况下，单纯依靠卡箍摩擦力无法完全限制转接件的周向转动，一旦对接面出现相对偏转，密封面的压紧均匀度会被破坏，极易引发燃油或环控介质渗漏，这个径向凸台可以嵌入相邻安装支座的限位槽内，装配时直接卡入定位槽即可完成周向角度锁定，不需要额外加工防转平面或者打定位销，既减少了零件加工工序，也压缩了装配时的调整工时。

　　建模过程中首先以中心轴线为回转基准，先绘制半剖面的内外轮廓线：内孔全程保持同轴，根据通流流量需求确定最小内孔直径，外壁按照对接管路的套接深度分别设计两段配合轴颈，配合面的公差带按照小间隙过渡配合选取，既保证现场装配时可以顺利推入对接管路，也不会因为配合间隙过大导致管路不同轴产生附加弯曲应力。环形凸缘的厚度需要匹配对应卡箍的槽宽，凸缘两侧的端面垂直度相对于中心轴线控制在合理范围内，保证锁紧后两侧对接管路的端面可以均匀压紧密封垫片。顶部的定位凸台宽度与安装支座的限位槽宽度采用滑配公差，凸台的高度高出筒身外圆足够尺寸，确保在振动工况下不会从限位槽中脱出，凸台与筒身的交接位置做小半径圆角过渡，避免应力集中在交变载荷下产生疲劳裂纹。

　　从安装边界维度考量，该转接件的整体轴向长度需要匹配两侧管路的预留安装间距，装配时不需要对周边管线做大规模裁切，两端套接段的长度分别覆盖对应管路的插入深度，套接区域外壁预留卡箍的安装空间，顶部定位凸台的外轮廓到筒身中心的总高度，需要提前和安装支座的限位槽深度做干涉校核，保证构件装入管系后，凸台可以完全落位，同时筒身外圆不会和周边的线束、支架发生运动干涉。在实际维护场景中，这类回转结构的转接件没有复杂的异形曲面，外圆面可以方便地使用管钳或者专用工装进行夹持拆装，通体贯通的内孔也便于在定检时通入清洗介质完成内部吹扫，不会出现流道死角积存油液杂质的问题。构件的壁厚按照承压管路的强度要求做等强度设计，大直径筒段的壁厚略大于两端套接轴颈，既控制整体重量满足航空设备的减重要求，也能在管路压力波动时保证筒身不会出现鼓胀变形，对接密封面的粗糙度按照密封面加工要求管控，避免表面划痕导致垫片压合后出现渗漏通道。
