奥伦达燃气轮机燃烧室剖视结构

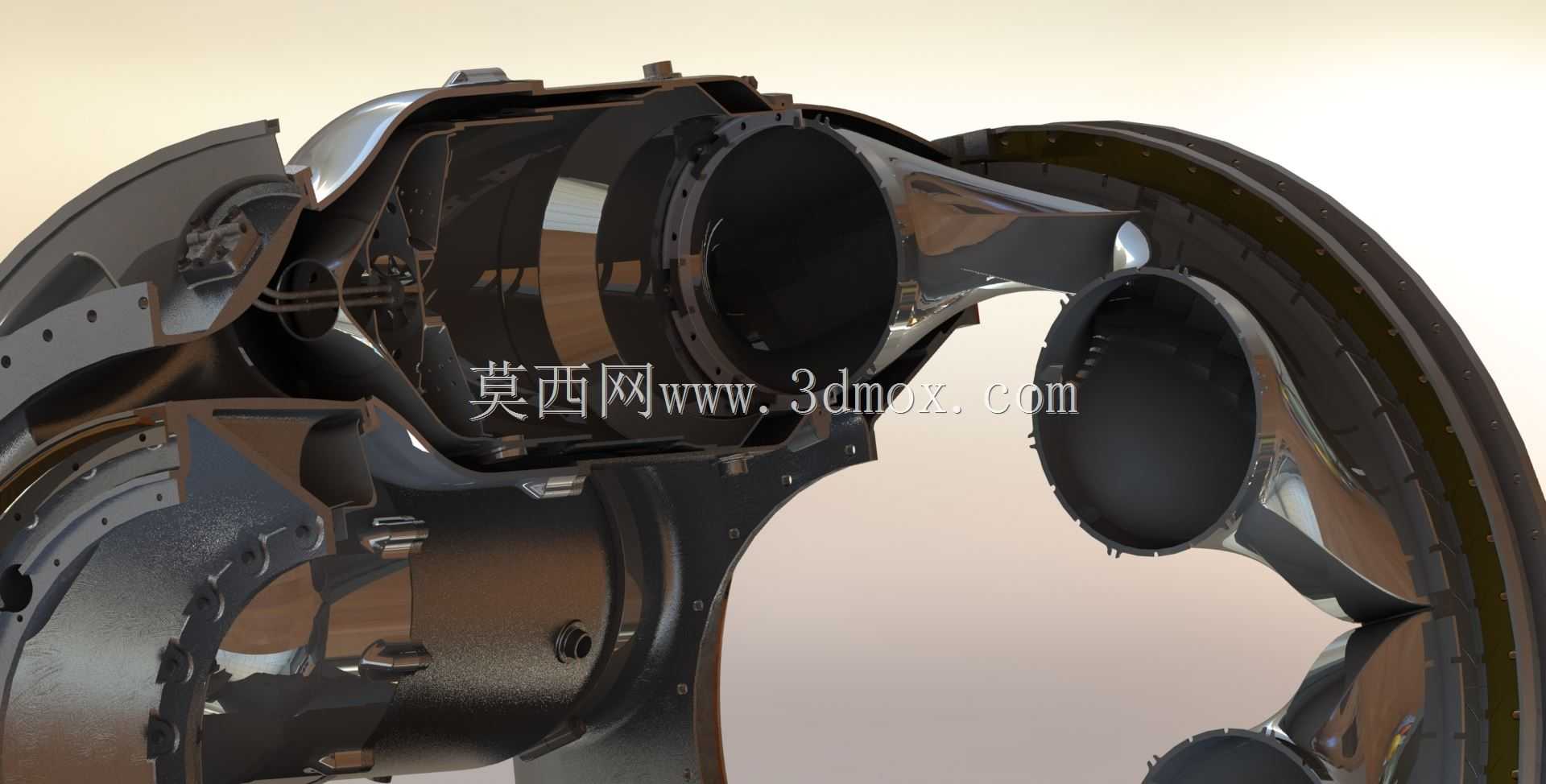

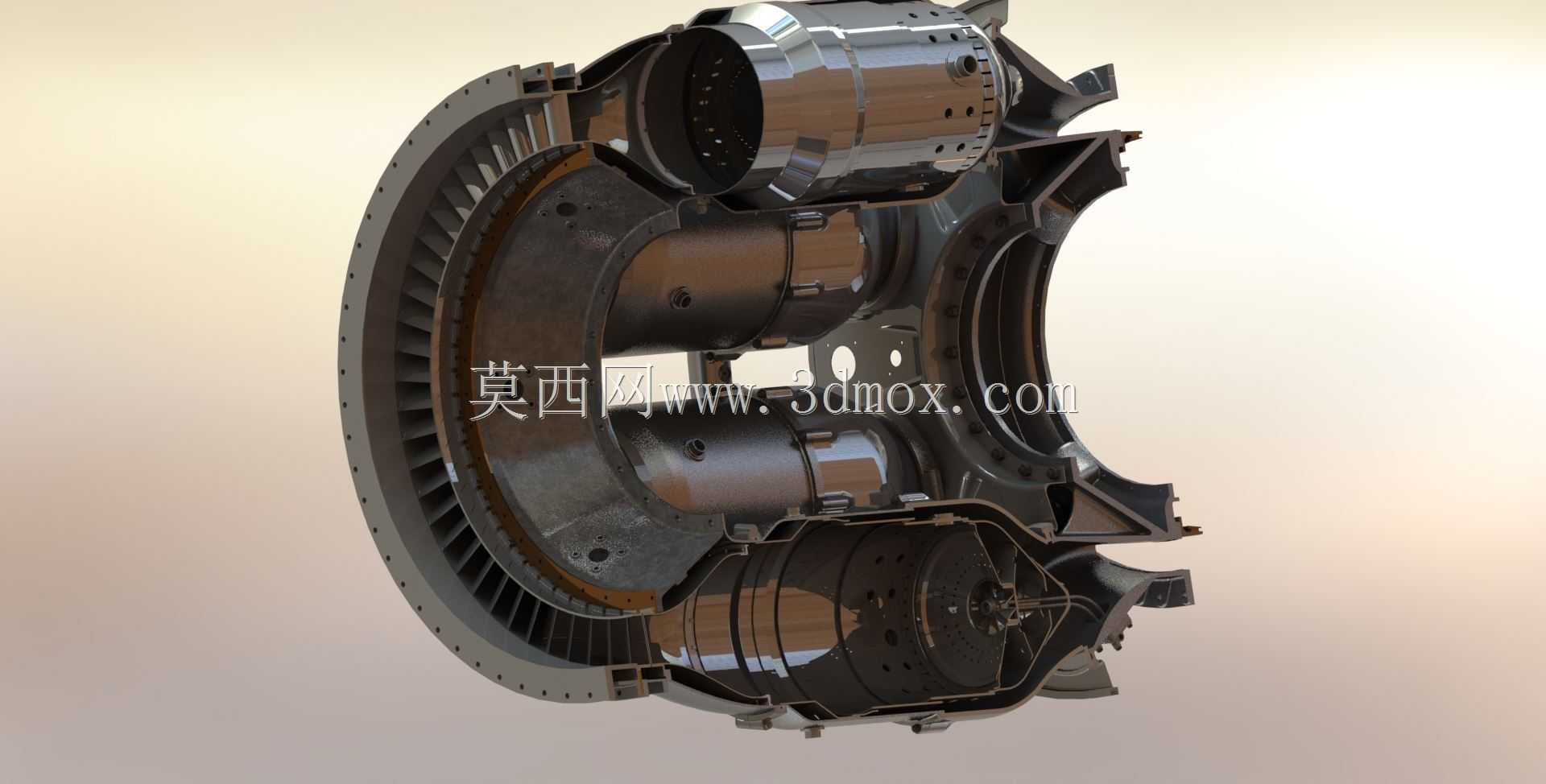

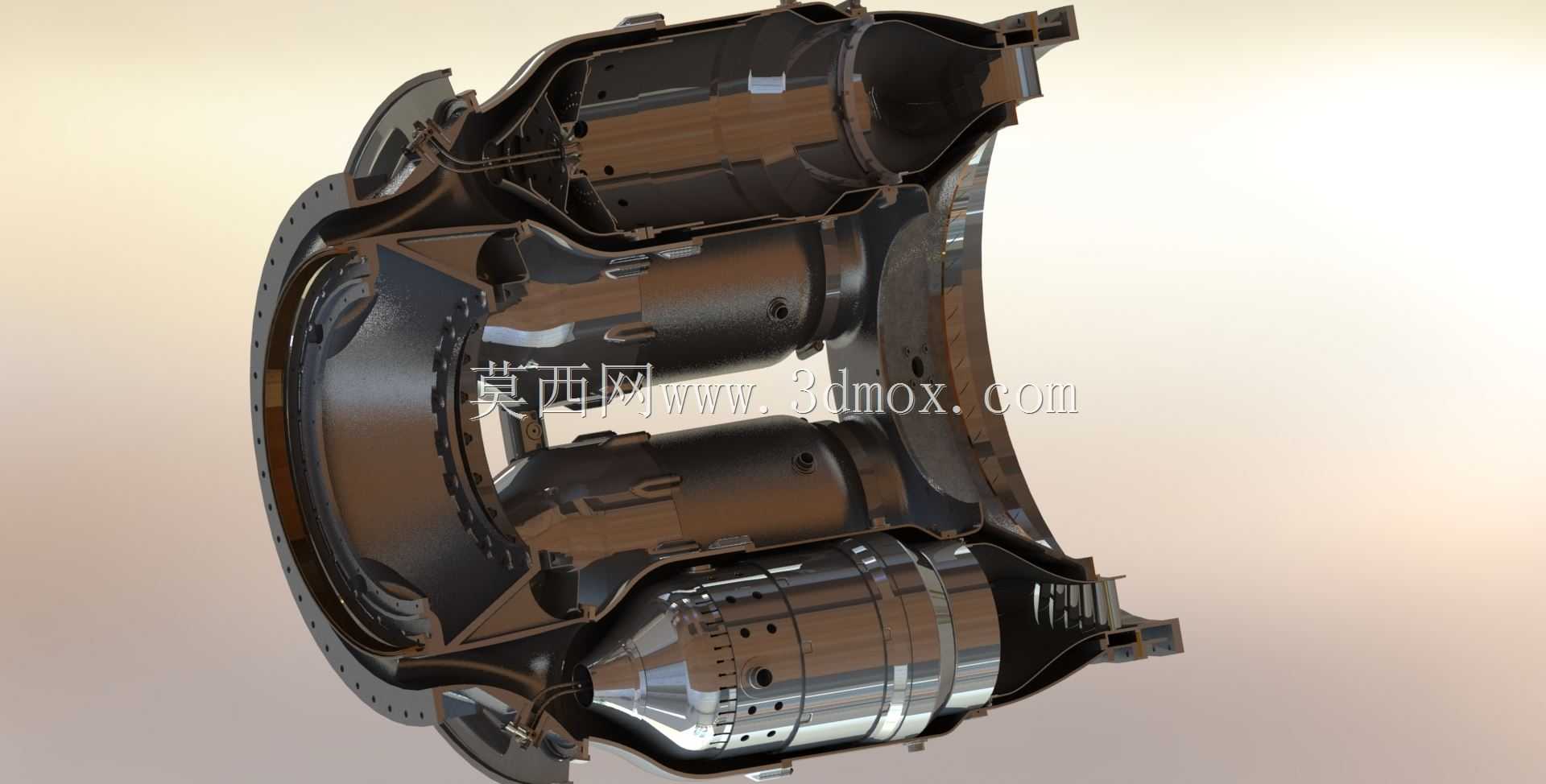

该模型呈现的是环形燃烧室的剖视装配状态，主体由外机匣、内机匣、火焰筒、旋流组件、燃油喷嘴安装座、掺混孔板及连接环段组成，能够直观看到压缩空气进入、燃油雾化燃烧、高温燃气导出的完整流道组织。在实际发动机中，这一部段位于压气机与涡轮之间，承担把压气机送来的高压空气与燃料充分混合并稳定燃烧的任务，出口燃气再驱动涡轮做功，因此其结构直接影响点火可靠性、燃烧效率、出口温度分布及涡轮叶片寿命。

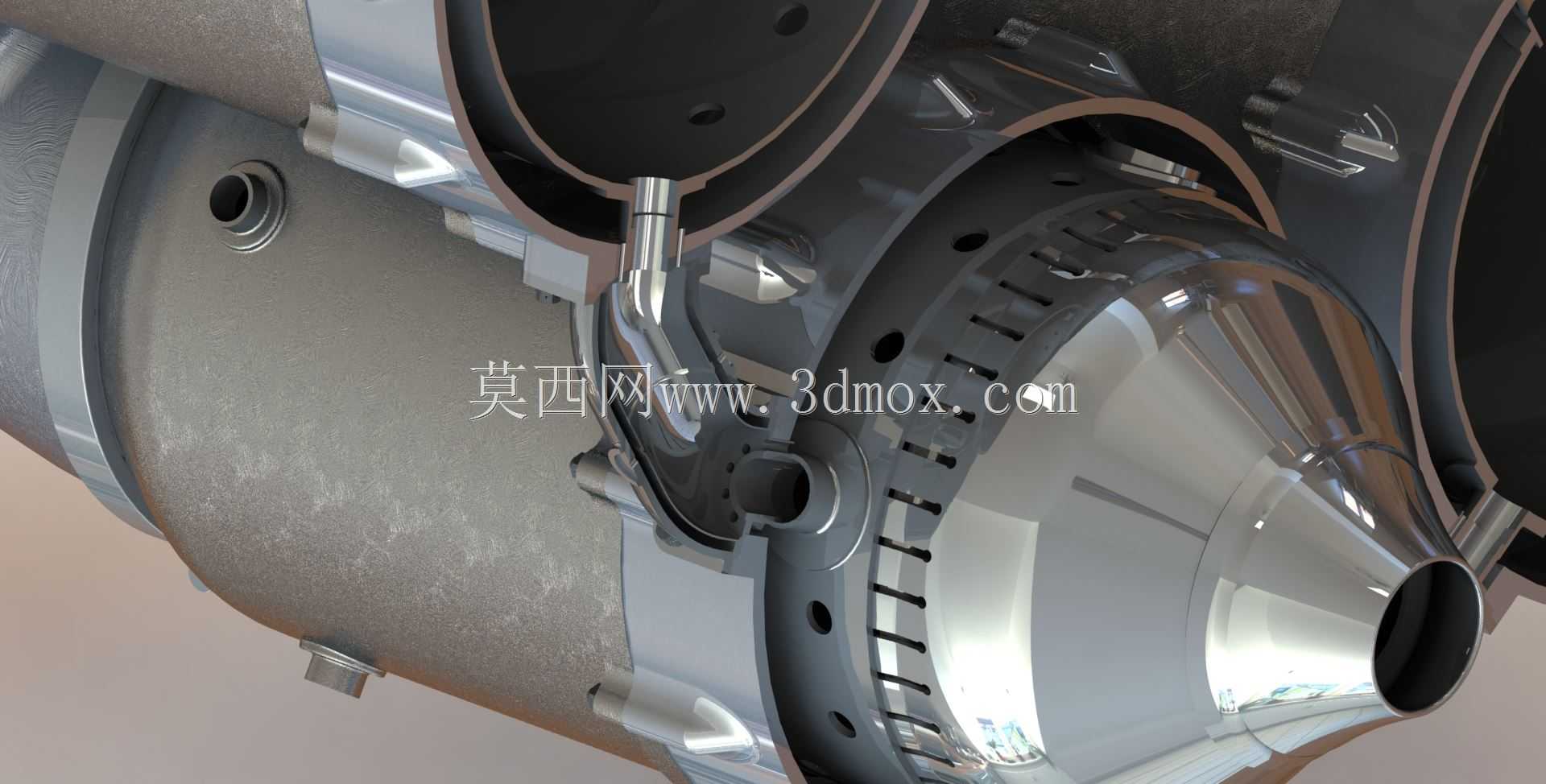

从结构设计角度看，模型保留了多层套筒和周向分区特征。外层机匣主要承受压差和安装载荷，内层火焰筒则形成燃烧区，并通过头部旋流建立回流区以稳定火焰。筒壁上分布的多排冷却孔与掺混孔并非随意布置：冷却气膜用于降低壁面金属温度，避免长时间高温烧蚀；后部掺混孔则引入冷空气对高温燃气进行降温与均温，使进入涡轮导叶的温度场更均匀。喷嘴座沿周向布置，便于与燃油总管及点火系统对接，也为维护时拆装喷嘴留出操作空间。

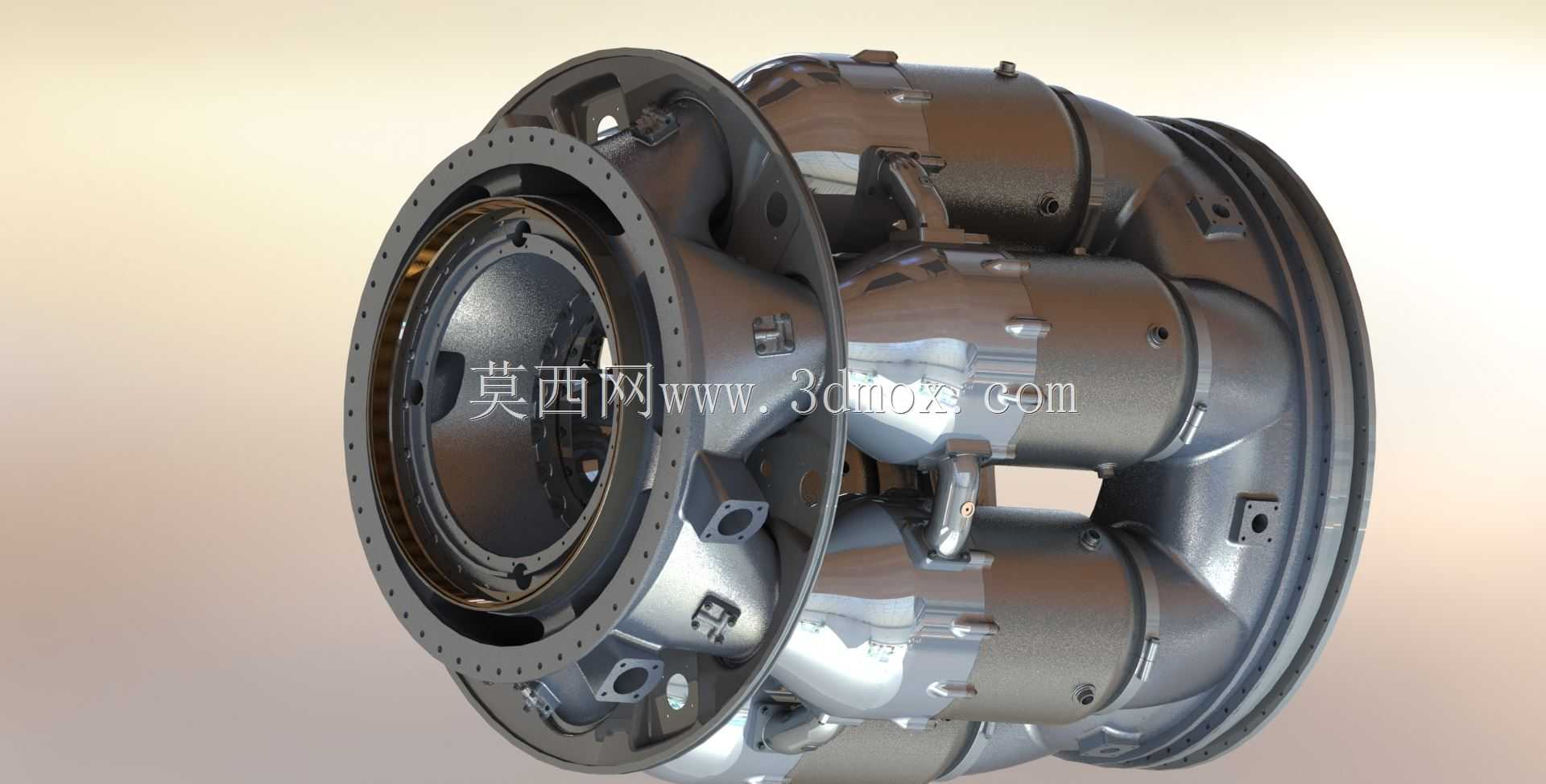

安装边界方面，该燃烧室总成需与前后机匣或安装边配合，前端接口对应压气机出口气流通道，后端接口对准涡轮导向器区域。剖视结构清楚显示了内外环之间的径向高度、火焰筒轴向长度以及连接边的位置，这些尺寸决定了它在整机中的包容空间。设计时必须同时兼顾流路连续性、热膨胀补偿和装配可达性：火焰筒在工作中会产生明显热伸长，通常需要通过定位销、挂钩或弹性连接释放热应力；机匣上的安装边则需保证密封，防止高压空气泄漏造成效率损失。

在工程应用中，这类模型可用于燃烧室结构教学、总体布置校核、热端部件认知以及装配关系梳理。通过剖切视图，设计人员能够检查喷嘴与旋流器的对中关系、火焰筒与机匣的间隙、冷却孔排布区域以及螺栓连接边的可达性。对于三维建模人员而言，该件的难点不在单一曲面，而在于多层回转体、周向阵列孔、局部凸台和安装边的协同表达；既要保证外观轮廓准确，也要把内部流道和支撑结构交代清楚。

从使用场景看，燃烧室不仅用于航空发动机，也可在地面燃气轮机、小型涡轮动力及能源转换装置中见到类似结构。不同应用对压损、温升、排放和寿命的要求不同，但核心设计逻辑一致：在有限空间内组织稳定燃烧，控制壁温，并向涡轮提供温度均匀的燃气。该模型以剖视方式把这些工程关系集中展现出来，便于在方案讨论、结构评审或教学演示中快速说明燃烧室如何完成空气引入、燃烧组织和燃气输出。
