日产2.5i16V直列四缸汽车发动机结构

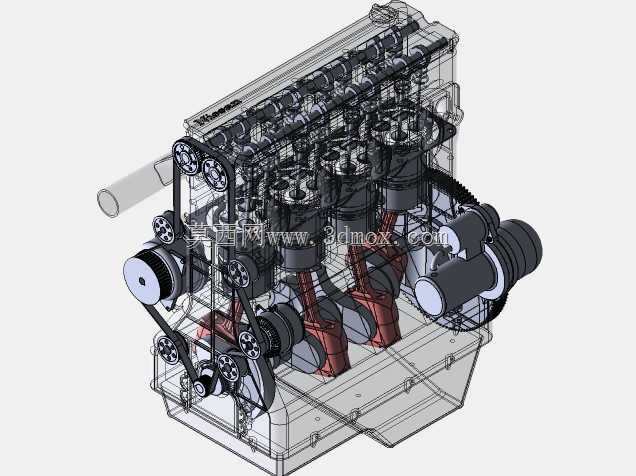

这款直列四缸自然吸气发动机的三维结构，完整还原了量产机型的核心装配关系，可直接用于整车动力舱匹配校核、维修教学演示、动力改装方案验证等场景。从结构设计逻辑来看，该机型采用16气门双顶置凸轮轴布局，进排气道采用对称式流道设计，能够在高转速区间保证充足的进排气效率，匹配170马力的动力输出特性，兼顾日常通勤的低扭响应与高速巡航的动力储备。建模过程中严格遵循量产机型的安装边界约束，缸体前端的附件轮系完整覆盖发电机、空调压缩机、水泵、正时张紧轮的安装点位，所有带轮的中心距、皮带包角均按照实车装配公差设置，可直接用于前端附件的匹配计算，避免后续设计中出现皮带干涉、张紧度不足的问题。缸体下部的油底壳采用冲压式结构设计，预留了机油集滤器的安装空间，油底壳的最低点高度、放油螺栓位置均符合整车底盘通过性的设计要求，不会出现与副车架、下护板的装配干涉。曲轴连杆机构采用全浮式活塞销设计，活塞裙部的型线、活塞环的开口间隙都在模型中做了结构还原，连杆的大头盖定位方式、曲轴的主轴颈支撑跨度都符合民用自然吸气发动机的设计规范，能够直观展示四缸机的做功顺序与动平衡设计思路。进气侧的进气歧管采用谐振腔式设计，能够优化特定转速区间的进气波动效应，提升充气效率；排气侧的排气歧管采用四合一等长结构，可减少排气干涉，适配后续排气系统的改装与三元催化器的安装匹配。缸盖上部的气门室盖采用密封式结构，预留了机油加注口、凸轮轴位置传感器的安装位，所有密封面的螺栓孔位都按照实机的紧固顺序排布，可用于拆解装配的教学演示。整个模型的装配层级清晰，从缸体、缸盖、曲柄连杆机构到配气机构、附件轮系、进排气系统都做了独立的零件拆分，能够满足结构拆解、运动仿真、干涉检查等不同的工程需求，在整车前期开发阶段，可直接将该模型导入总装环境，核对动力总成与悬置系统、冷却系统、电气系统的装配间隙，减少后期样车试制阶段的设计变更。
