高细节18650圆柱锂电池结构设计

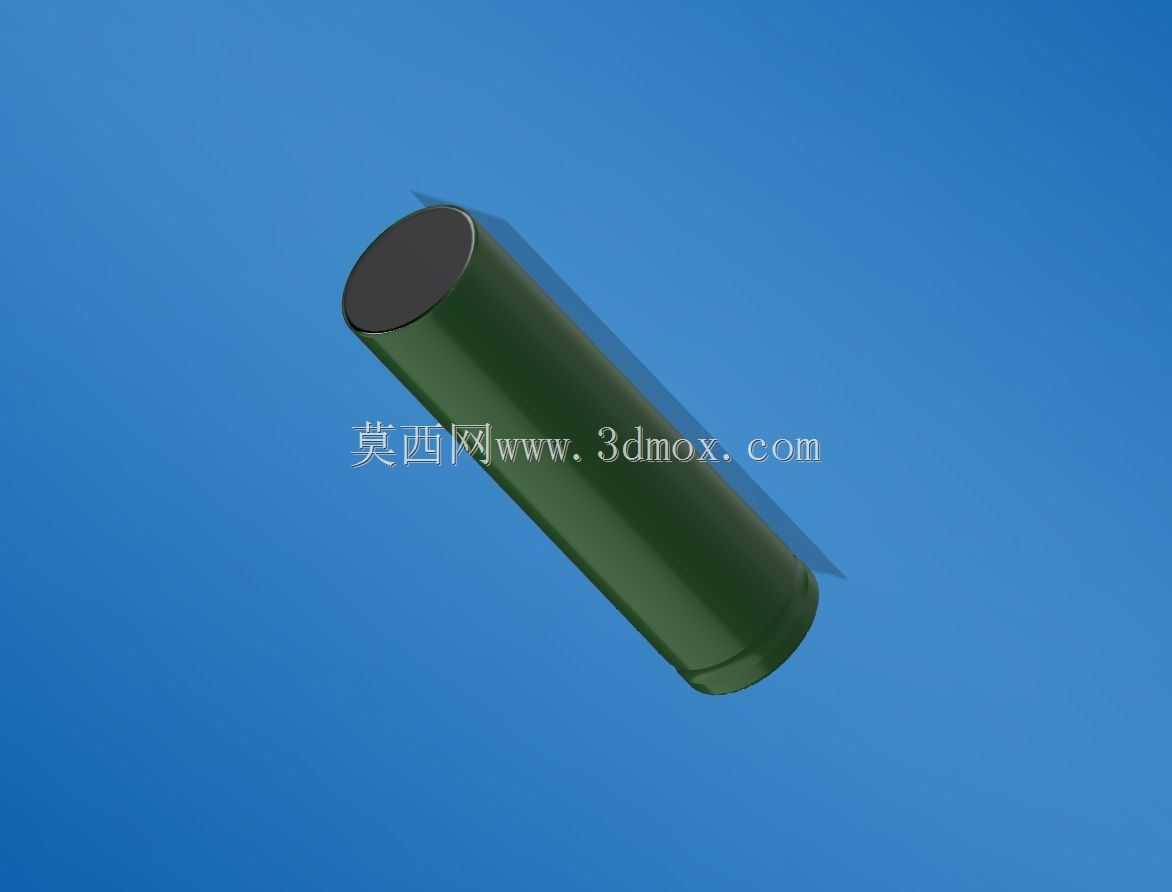

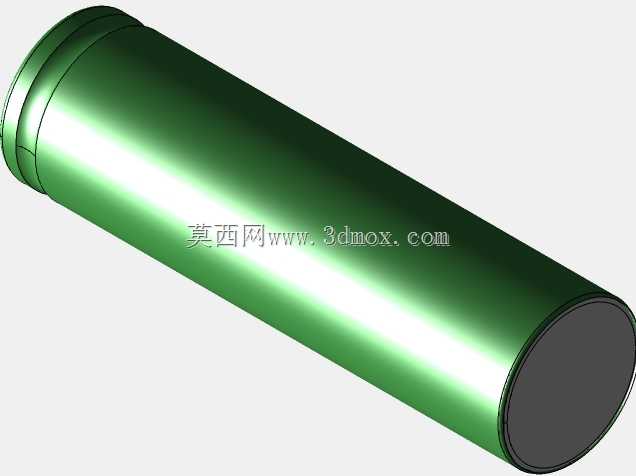

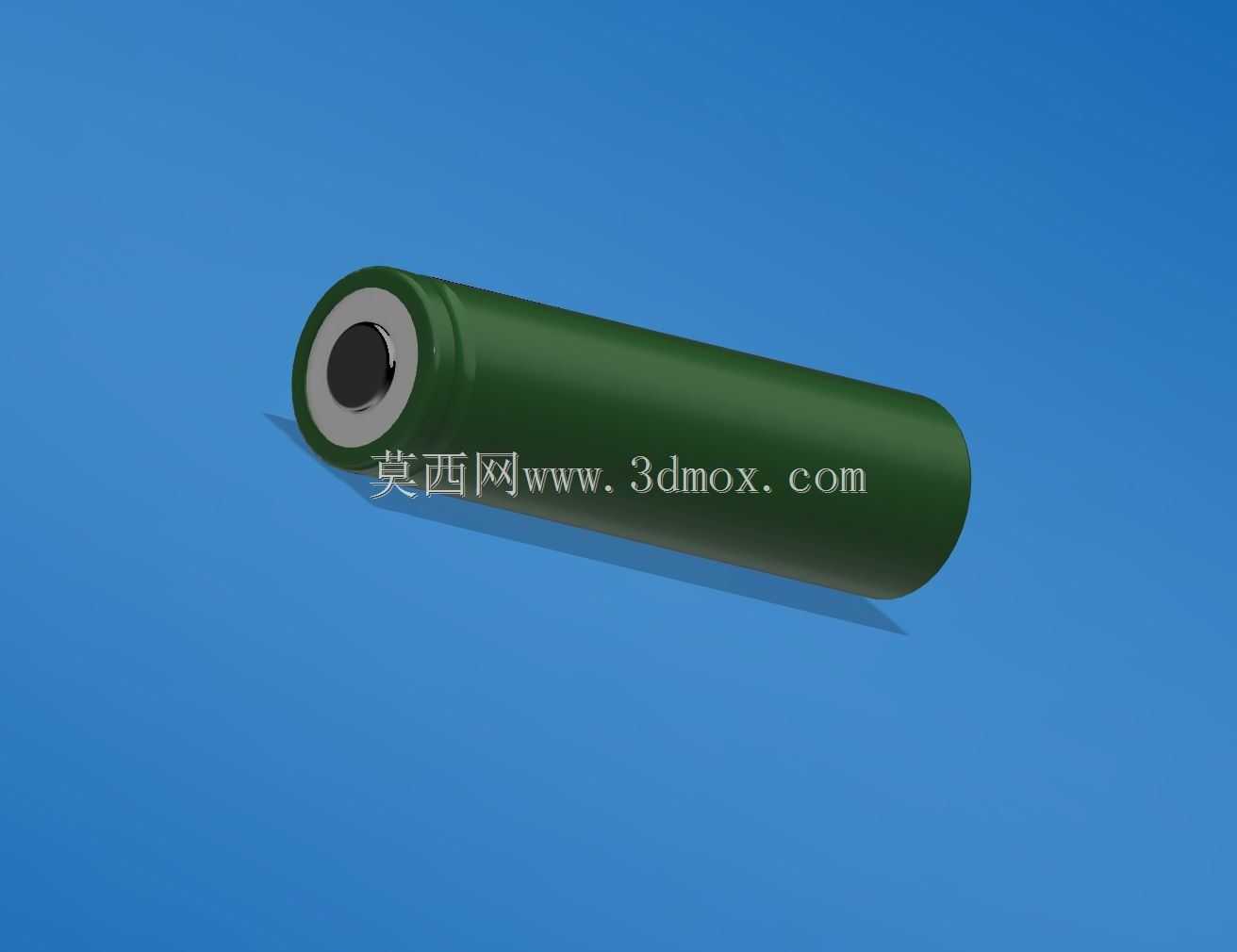

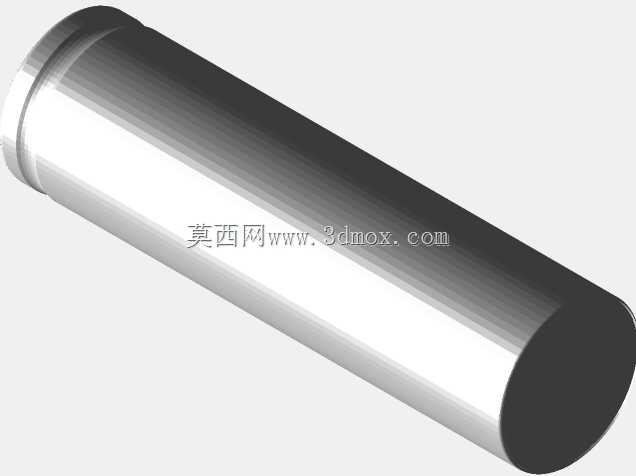

18650圆柱锂电池作为当前应用覆盖范围极广的储能供电部件，在消费电子、小型动力设备、便携储能装置、工业后备供电模块、电动工具、智能家居供电单元等多个场景中承担核心供能角色，小到手电筒、便携数码配件，大到小型代步工具的动力组、工业设备的备用供电模组，都能见到该规格电芯的身影，是小型圆柱类电芯中通用性最强、适配场景最丰富的规格之一。本次设计的18650电芯结构，在建模过程中重点还原了电芯的真实装配细节，规避了常规简易模型容易遗漏的结构疏漏，比如电芯正极端的绝缘间隙、外壳卷边的配合公差、负极端面的焊接结构边界，这些细节的还原能够让模型直接适配各类电池仓、电池组支架的装配校验场景，避免设计阶段因为模型细节缺失导致的装配干涉、孔位不对齐、间隙预留不足等实际生产问题。从功能特性来看，该模型完整还原了18650电芯的标准外形结构，外壳采用圆柱卷封结构，正极端带有凸起的接触端子与绝缘密封垫圈，负极采用平整的金属端面设计，整体外形严格遵循通用18650电芯的尺寸边界，直径控制在18mm标准区间，整体长度控制在65mm标准范围，能够直接适配市面上绝大多数标准18650电池仓、串联并联固定支架、电池组焊接工装的设计校验需求，设计师在进行电池包、电池仓相关结构设计时，可以直接调用该模型进行装配干涉检查、安装空间预留、排布方案验证，无需再反复核对电芯的外形边界尺寸。在设计思路上，本次建模没有采用简化的圆柱拉伸敷衍制作，而是针对电芯实际生产中的卷封结构、端子装配结构、绝缘件位置都做了对应还原，能够帮助设计师在进行配套结构设计时，充分考虑到电芯外壳的绝缘需求、端子的接触行程、相邻电芯之间的安全绝缘间隙，避免因为模型过于简化导致的设计缺陷，比如电池仓内壁与电芯外壳的距离预留不足导致的绝缘风险、正极端子接触深度不够导致的供电接触不良、多电芯排布时间隙不足导致的散热空间缺失等问题。同时模型的结构细节也能够支撑3D打印制作电池仓原型、电池组固定治具的需求，打印出的配套结构能够直接和真实18650电芯完成适配，不需要反复调整尺寸公差，大幅缩短相关产品的设计验证周期，不管是做小型消费电子的内置电池仓设计，还是做多串多并的储能电池组排布设计，都能够通过该模型完成前期的结构验证工作，减少实际打样过程中的修改次数。
