LG INR21700 M50锂离子充电电池结构

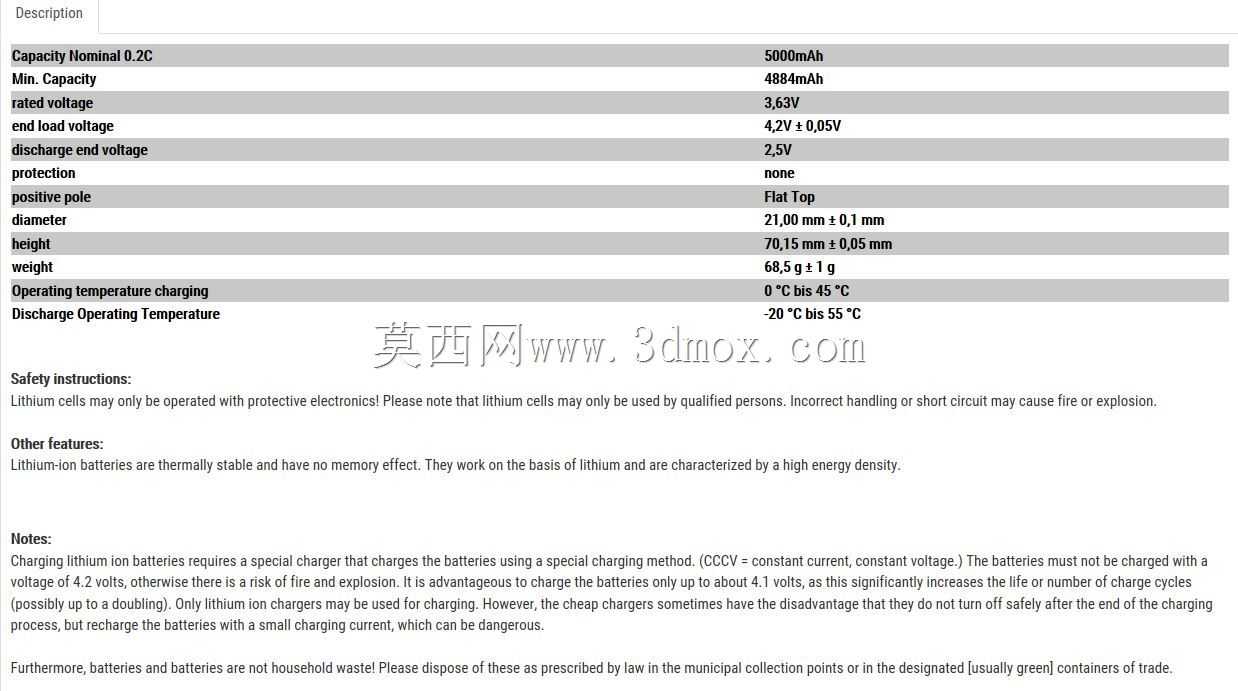

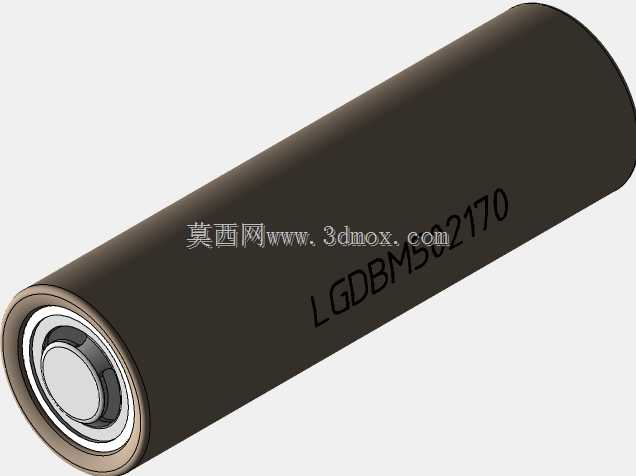

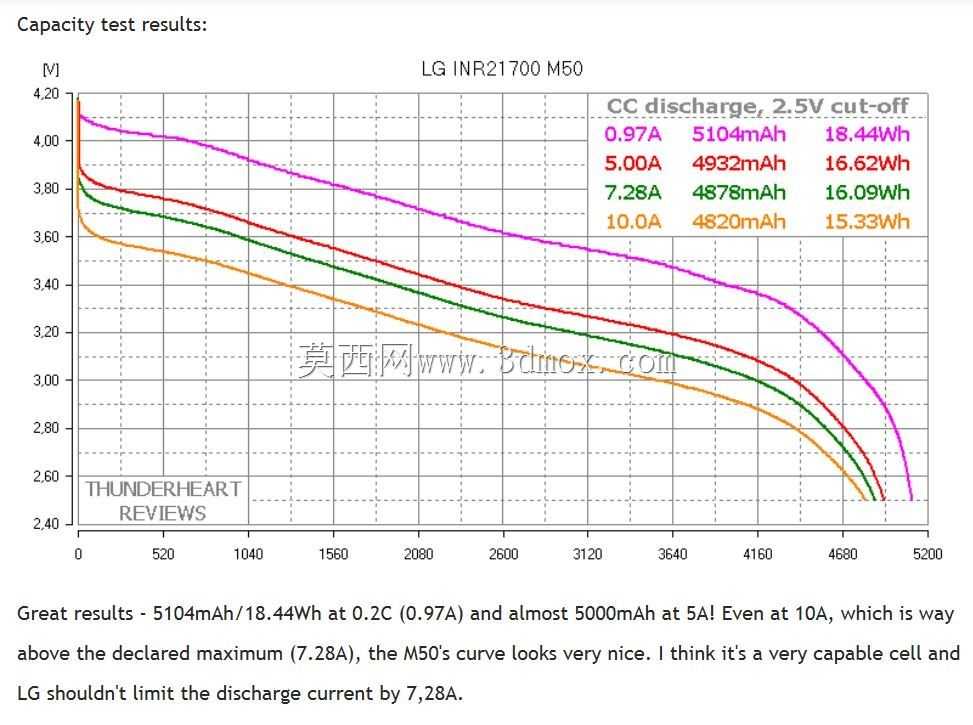

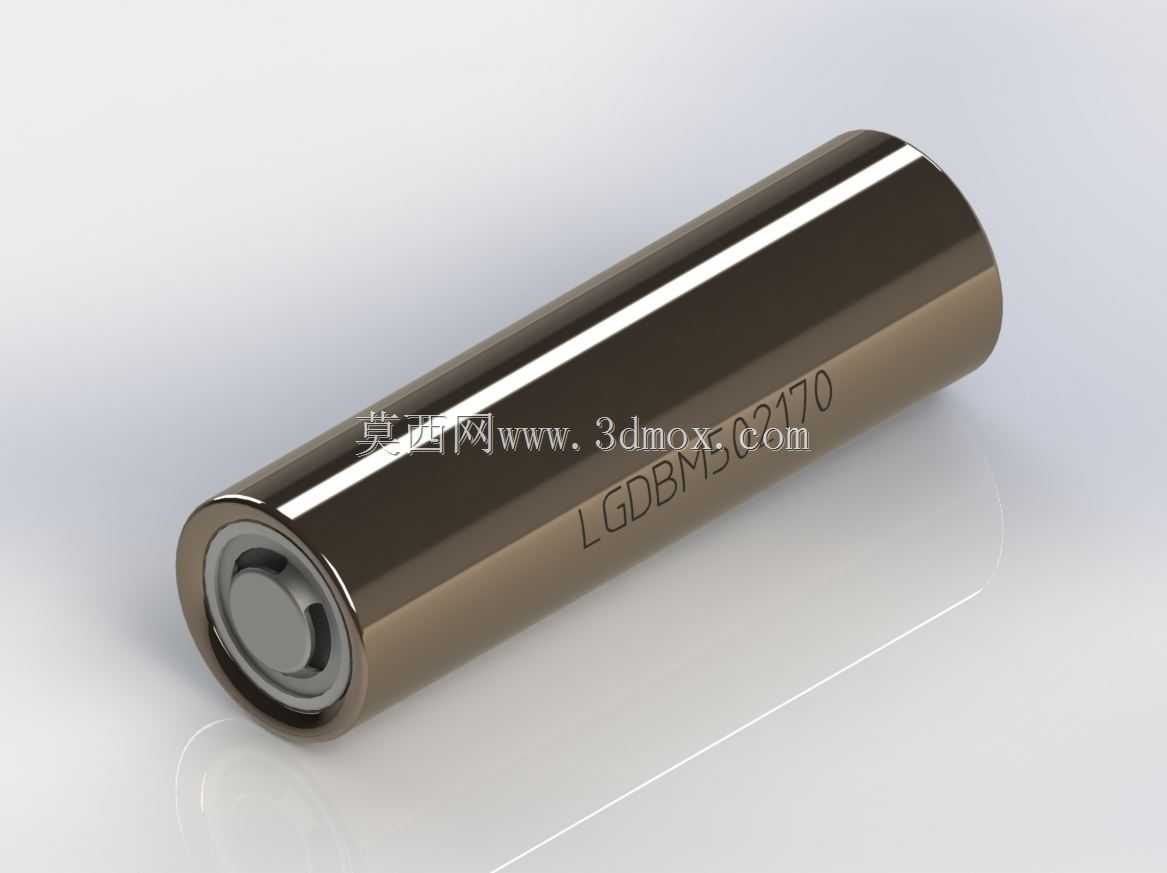

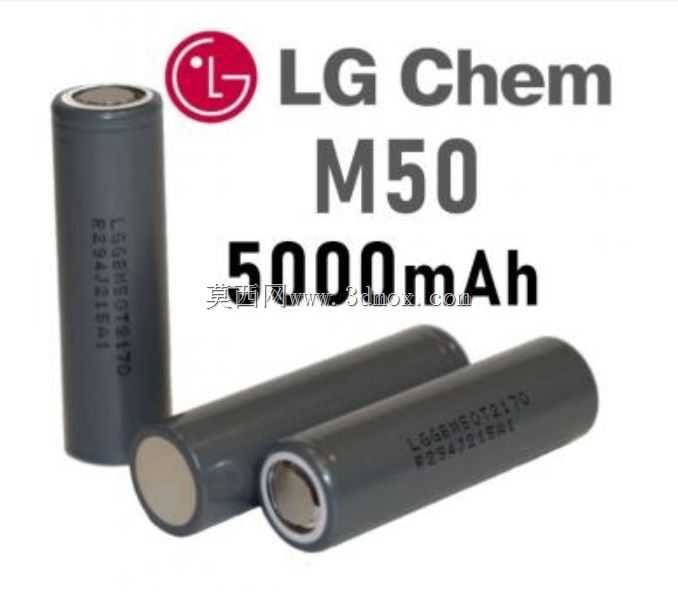

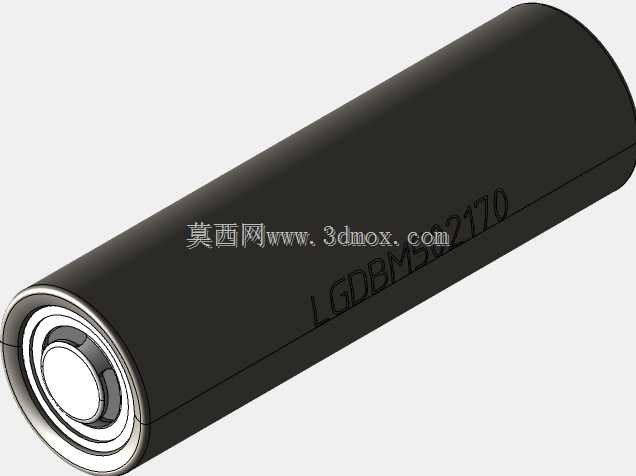

这款21700规格圆柱锂离子电芯，当前广泛应用于电动两轮车、低速电动汽车的动力型电池组集成场景，也常被改装用于高倍率放电的手持用电设备供电单元，是消费类与动力类储能场景交叉覆盖的典型电芯规格。从结构设计来看，电芯采用标准圆柱卷绕内部结构，外部包覆收缩绝缘膜，正极端采用凸起式极柱设计，负极端为平整壳体端面，外壳采用镀镍钢材质，兼顾结构强度与导电性能，表面印刷的型号标识直接模压在壳体表面，避免长期使用过程中标识磨损脱落。设计阶段需要严格控制外形尺寸边界，直径严格控制在21毫米，总长度控制在70毫米，这个尺寸是行业通用的21700电芯安装标准，在做电池包PACK设计时，电芯仓的内径需要预留0.2-0.3毫米的装配间隙，同时要考虑收缩膜的厚度公差，避免多颗电芯并排组装时出现挤压变形的问题。这款电芯本身没有内置过流保护电路，在实际集成应用时，必须在电池组的BMS管理系统中设置单颗电芯15A以上的过流保护阈值，配套保险丝或者断路保护器件，防止大电流放电导致电芯内部过热引发安全风险。做三维结构建模时，需要还原电芯两端的极柱细节、壳体表面的印刷标识、外层收缩包装的质感，尤其是正极极柱的密封结构，要还原绝缘密封圈的台阶特征，方便后续做电池包的焊接工装设计、电芯固定支架的结构匹配。在做设备选型适配时，要注意这款电芯的容量特性，单颗5000毫安时的容量适合做长续航的电池组配置，并联时要注意电芯的一致性筛选，串联时要做好每串的电压采样点布置，外层的收缩包装除了基础绝缘作用，也能避免电芯壳体与相邻导电部件直接接触造成短路，建模时可以将收缩膜作为单独的零件层处理，方便后续做绝缘防护的仿真验证。
