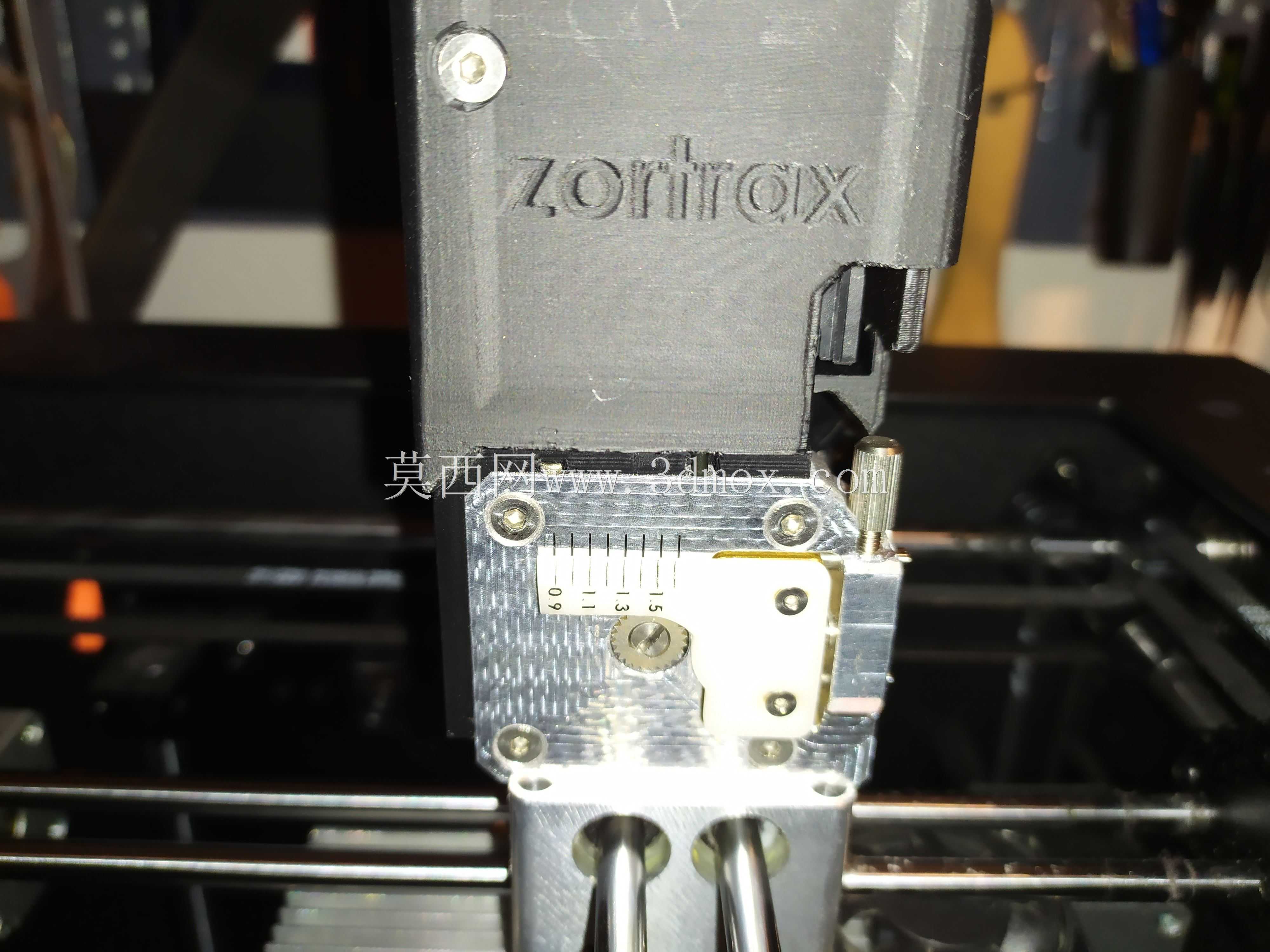

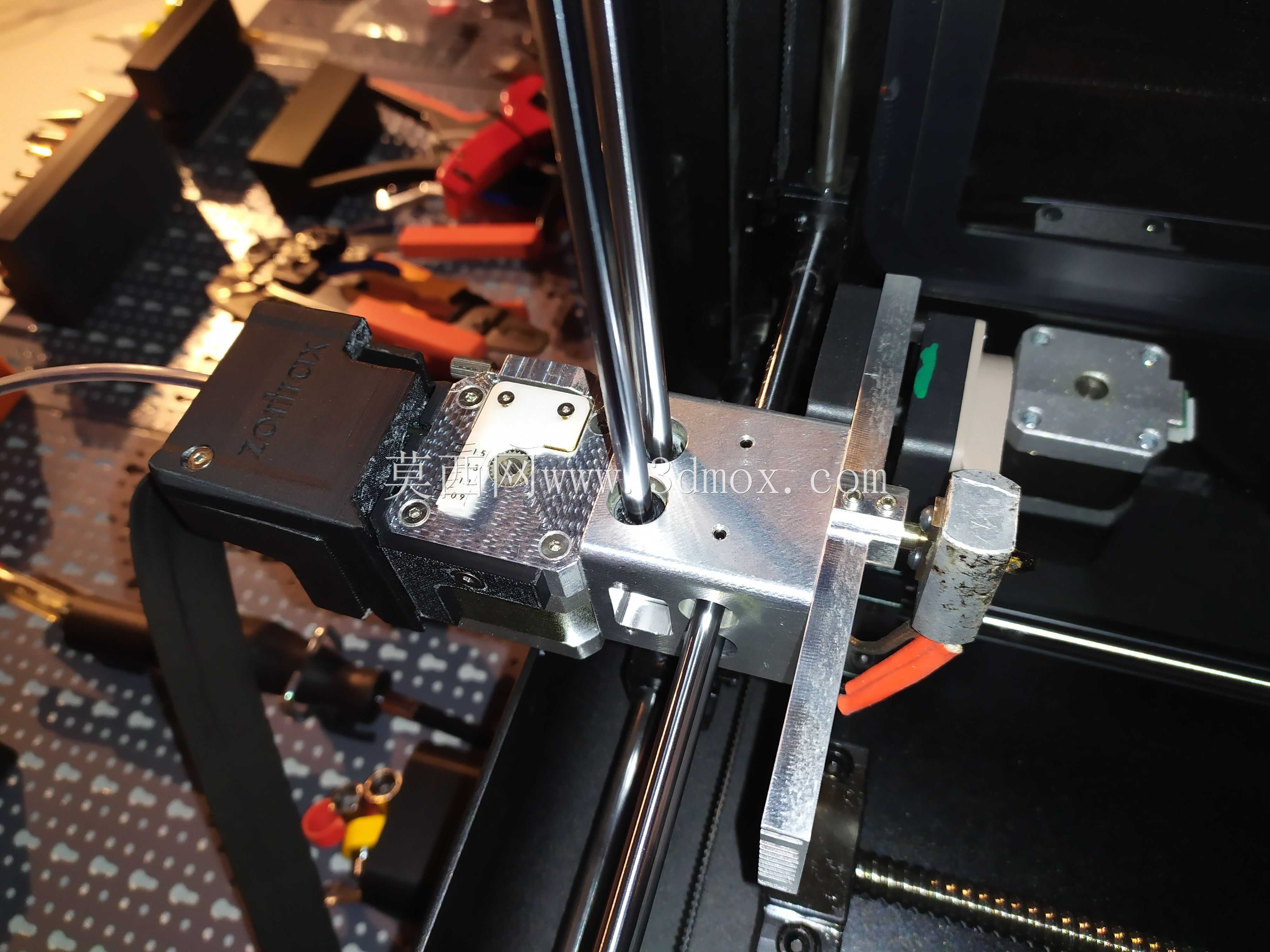

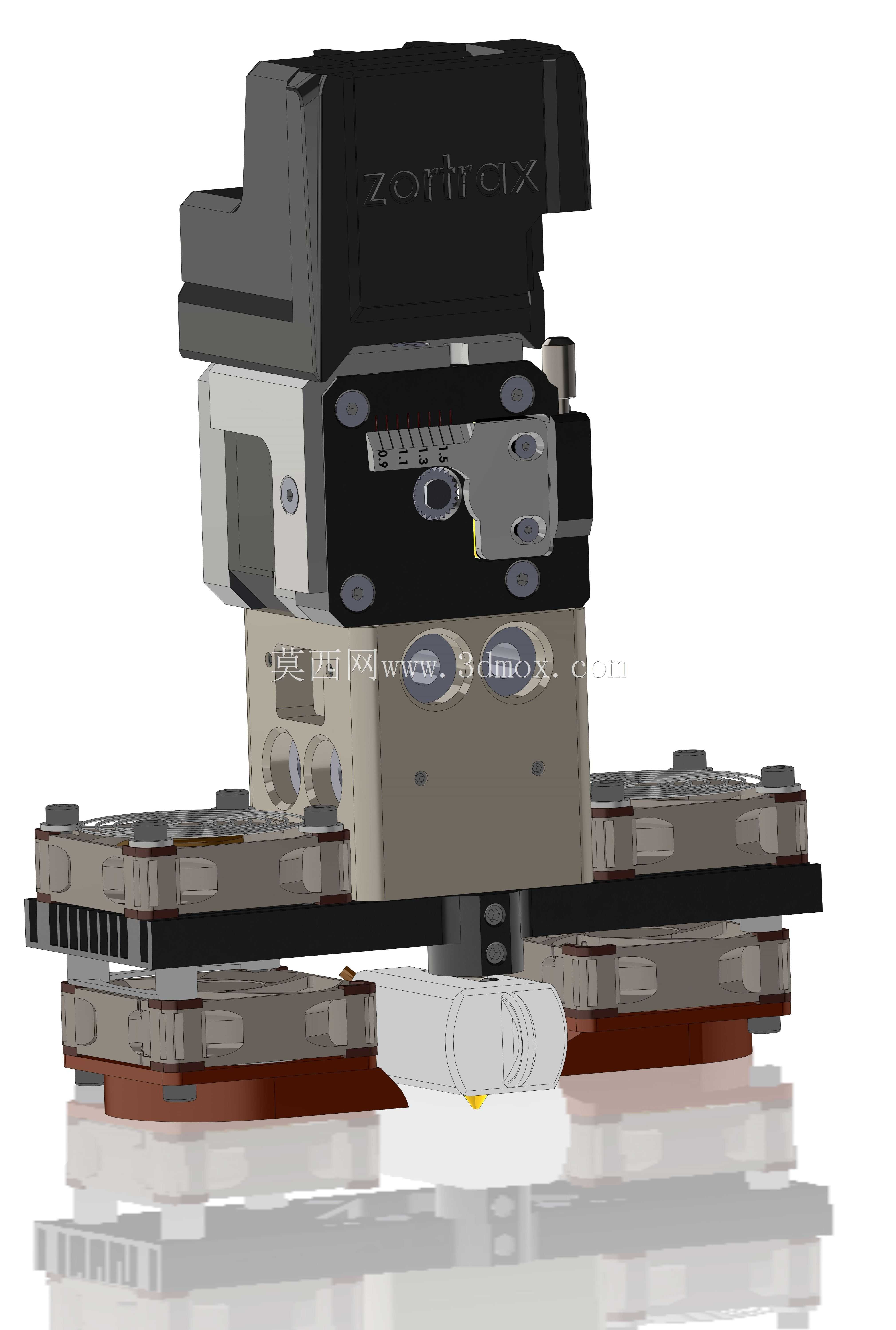

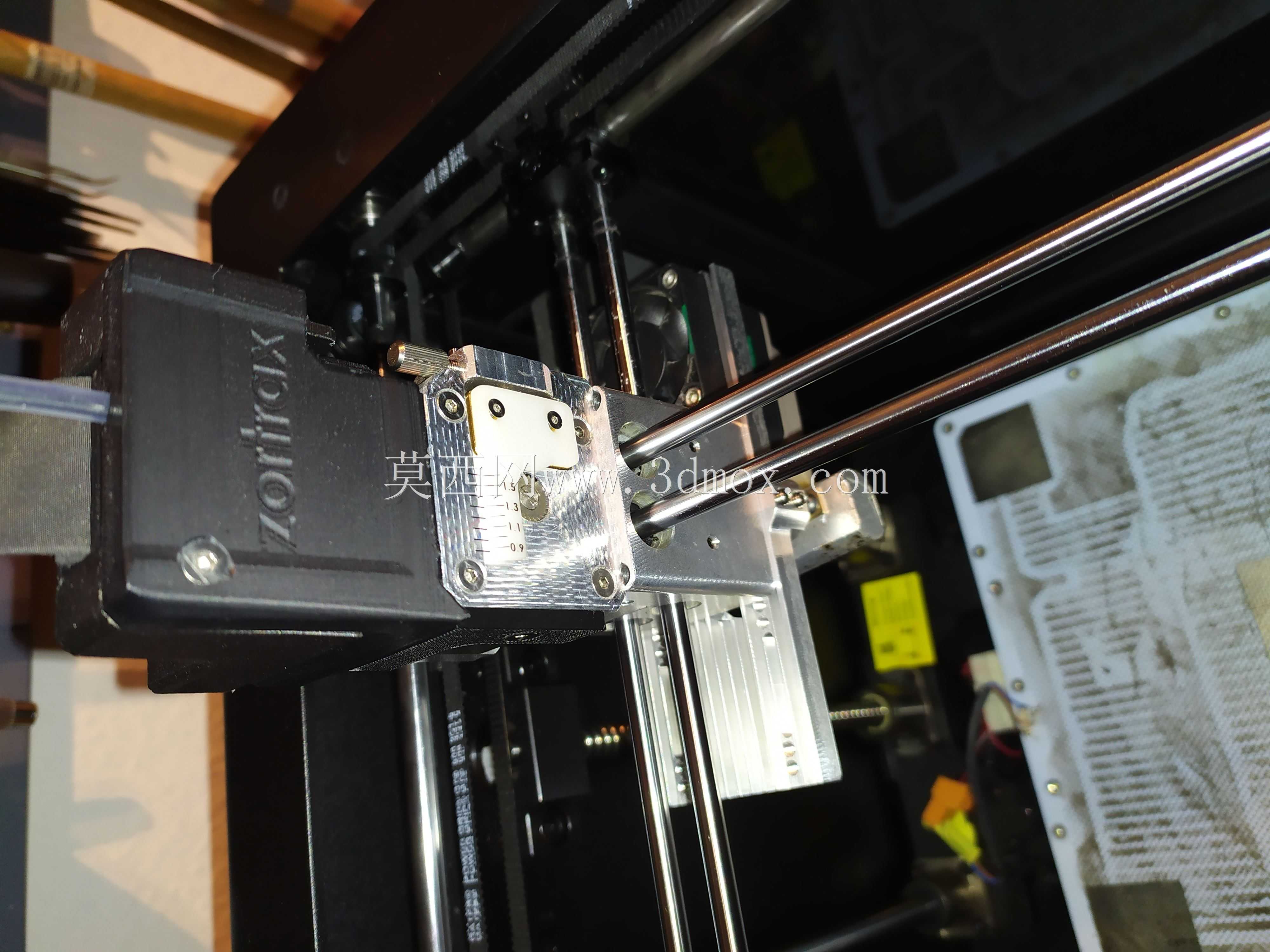

ZortraxM200改进型挤出挤出结构设计

该挤出结构主要面向桌面级熔融沉积成型3D打印场景，适配创客工作室、小型加工工坊、教育实训场地的日常打印需求，可直接替换原有同型号设备的挤出组件，也可经过简单转接适配其他同规格进料系统的桌面打印设备，承担熔融耗材输送、精准出料的核心功能，是决定打印成型精度、耗材适配范围的核心执行部件。

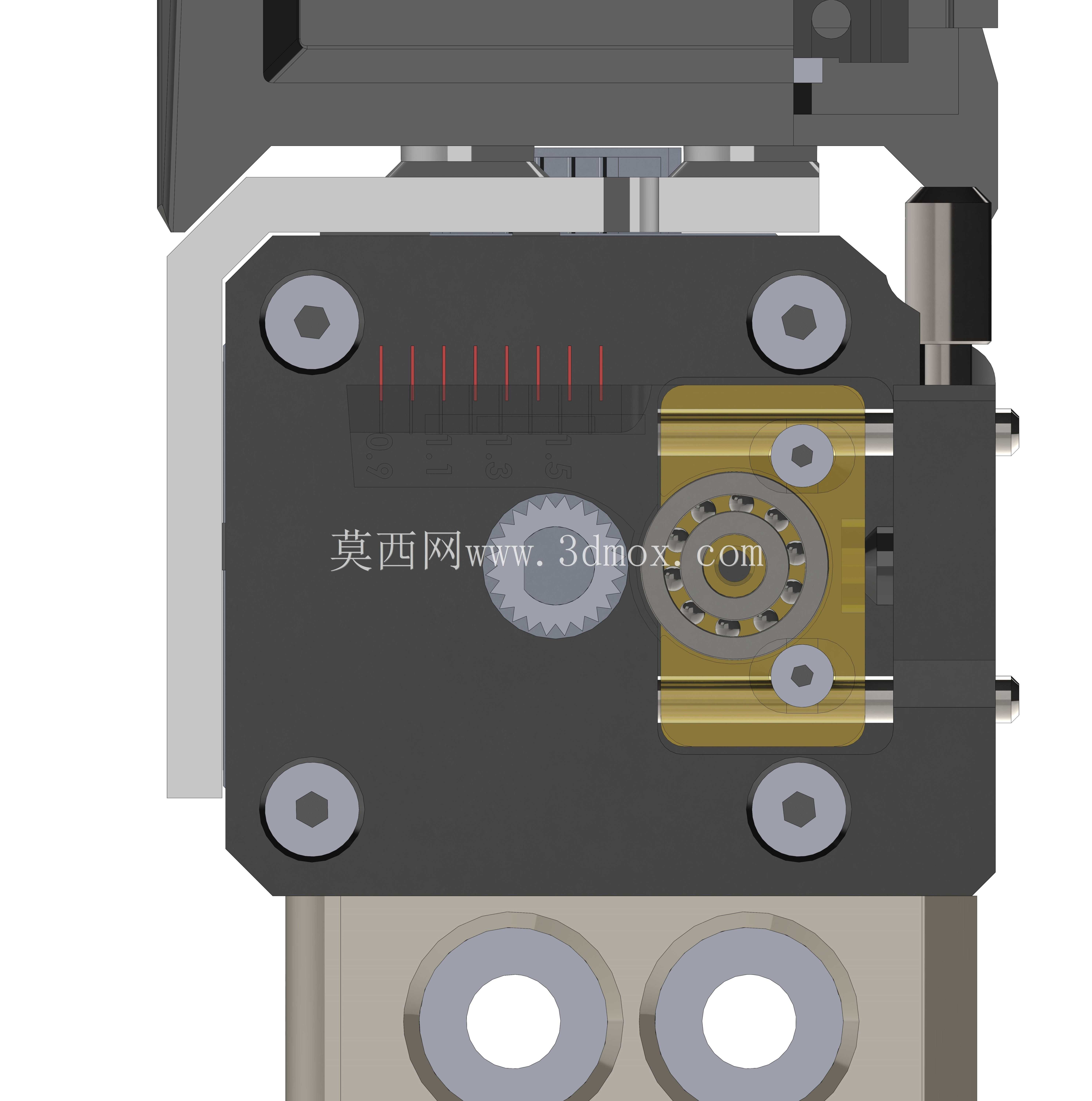

本次改进设计围绕原有设备的使用痛点展开，核心优化方向集中在耗材压缩区间的适配性、柔性耗材打印稳定性、散热效率三个维度。设计中调整了轴承组的相对安装位置，将轴承与轴承之间的灯丝压缩率调整为可调节结构，压缩范围覆盖0.9-1.6mm区间，非线性分辨率可达0.1mm，相比原有设备固定1.55mm的压缩参数，可根据不同耗材的熔融特性灵活调整压紧力度，既避免硬料压缩过度导致的进料阻力过大、齿轮磨屑问题，也解决了软料压缩不足导致的进料打滑、出料不均问题。同时优化了机壳与传动齿轮之间的间隙尺寸，缩小了耗材缠绕的冗余空间，从结构上避免柔性长丝在进料过程中卡入齿轮缝隙、缠绕断料的问题，可稳定适配Pebax、TPU、膨胀TPU、primalloy、Z-Flex等多种柔性耗材，覆盖从硬质工程塑料到软质弹性体的多类打印材料需求，拓展了设备的可加工材料范围。

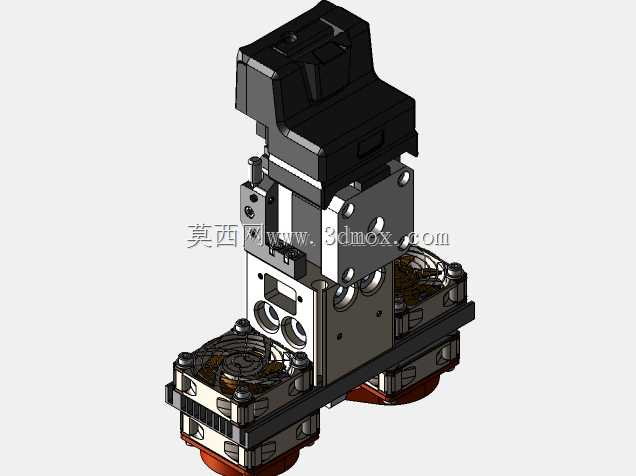

散热结构方面，设计中加大了散热模块的接触面积，预留了额外风扇的安装位，可根据长时间打印的散热需求加装辅助散热组件，避免喉管区域温度过高导致的耗材提前熔融、堵头断料问题。整体结构在优化功能的前提下严格控制了部件重量，整体重量与原有挤出组件保持一致，不会增加运动轴的负载，不会影响原有设备的运动精度与打印速度；大部分结构部件采用机加工铣削工艺即可加工，也可通过SLA工艺打印制作结构件，同时支持雕刻、铣削等二次加工调整，方便使用者根据自身设备的实际安装情况做微调。设计中未额外加装外置风扇与热端固定隔热块，预留了足够的改装空间，使用者可根据自身的打印场景需求选配加装；安装时仅需保证直线轴承的安装间隙处于小公差范围，确保带精密滚珠轴承的滑块齿与灯丝穿过的孔位同轴度符合要求，即可保证加热过程中送料顺畅，打印出的制件表面质量稳定，不会出现送料偏移导致的层纹不均、出料错位问题。整体安装接口与原有设备完全兼容，替换时无需改动原有设备的机架与运动结构，可实现快速拆装替换。
