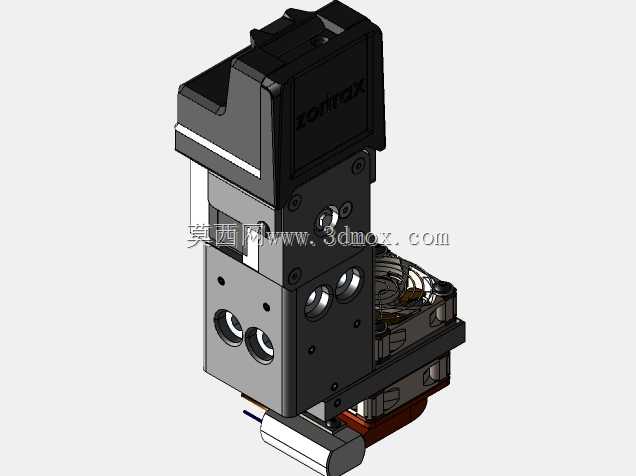

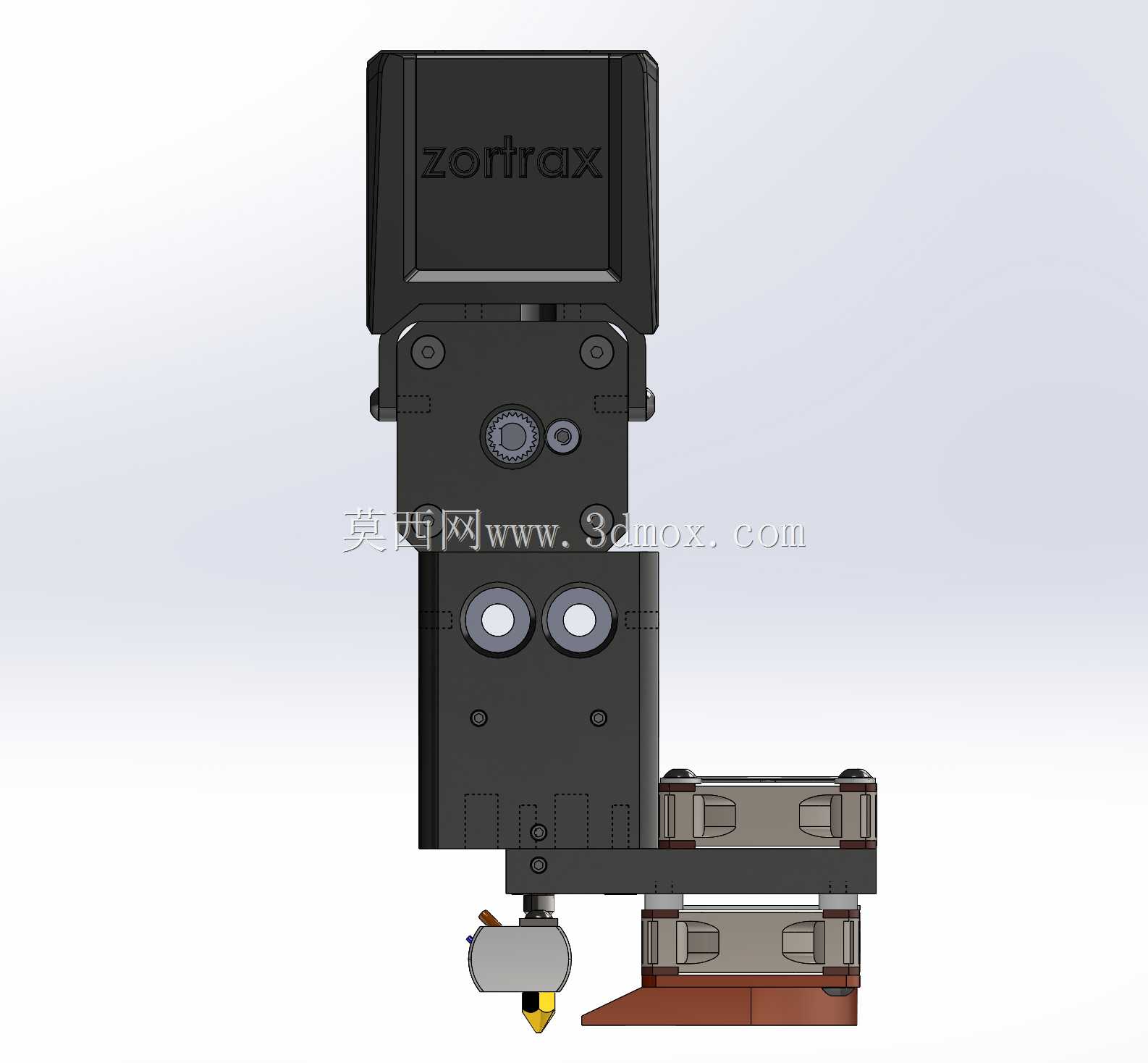

ZortraxM200原装挤出机结构设计

该挤出机构是桌面级熔融沉积成型3D打印设备的核心执行部件，直接决定打印过程中耗材输送的稳定性、熔融出料的均匀性以及成型件的最终精度表现，在消费级、桌面级3D打印的原型制作、小批量定制零件生产、创客创意落地、教学实训等场景中承担核心功能，是FDM工艺设备实现耗材熔融堆叠成型的关键单元。

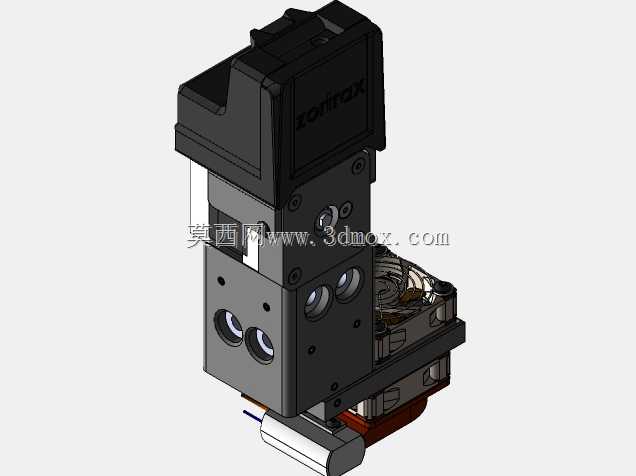

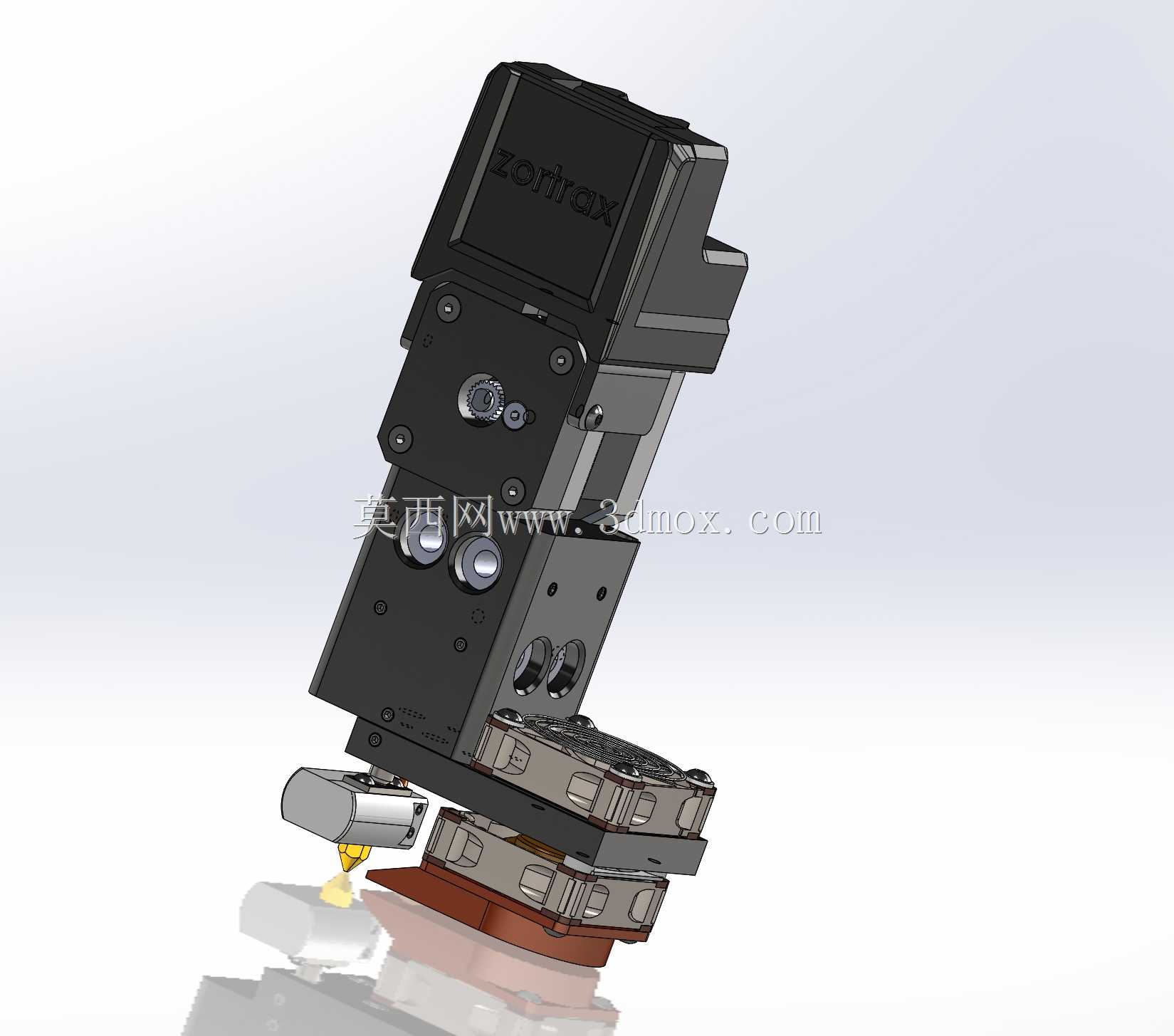

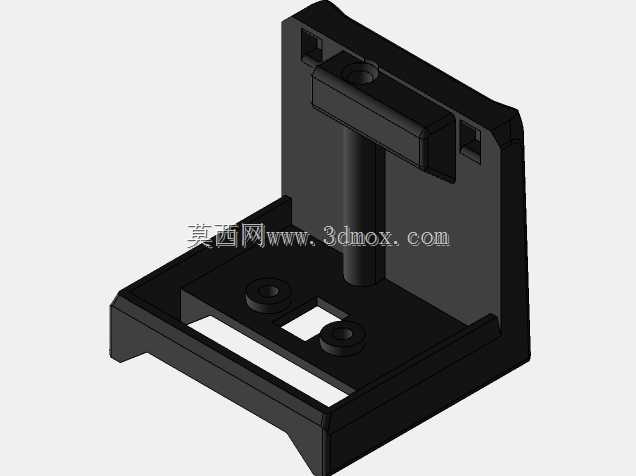

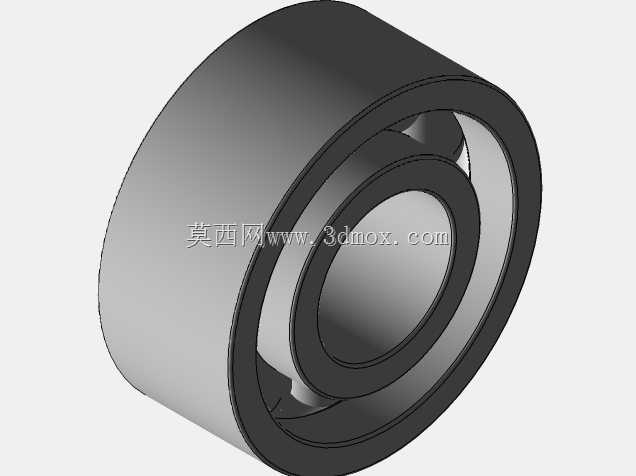

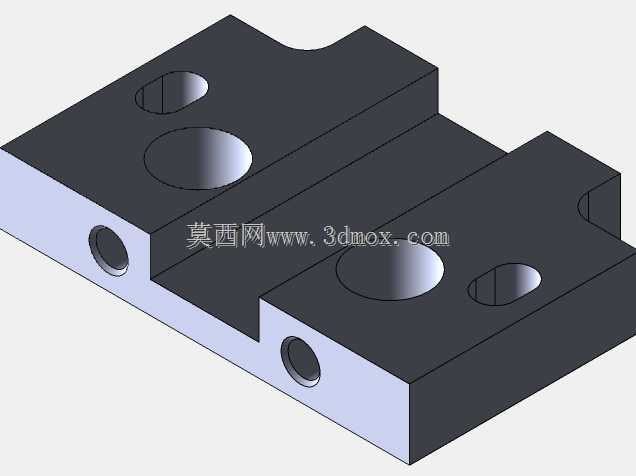

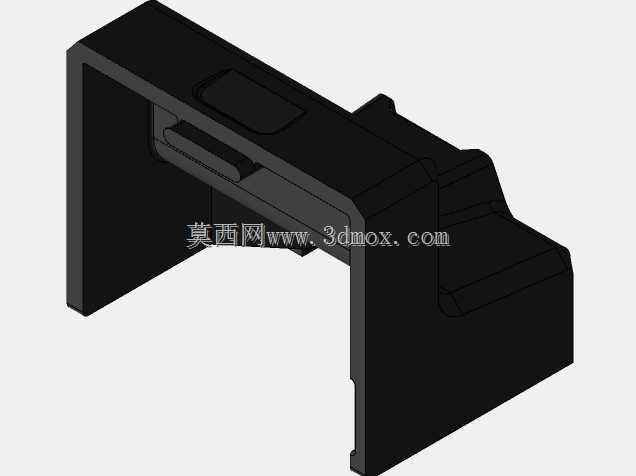

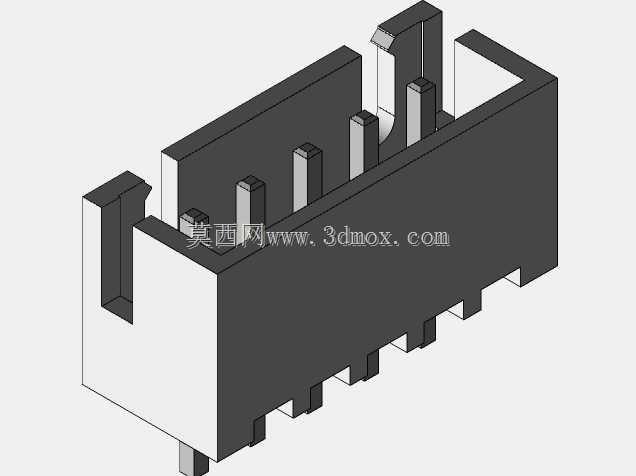

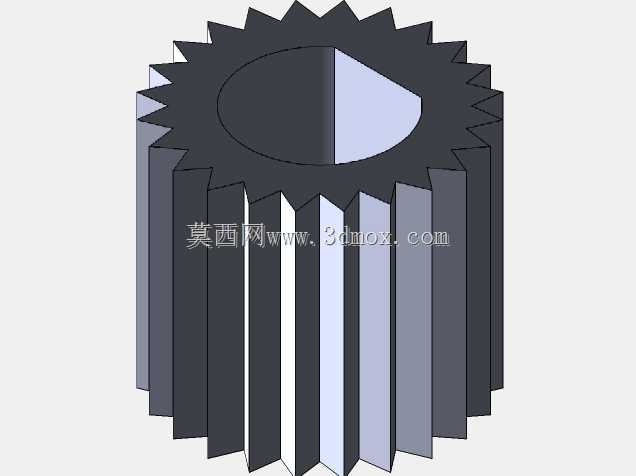

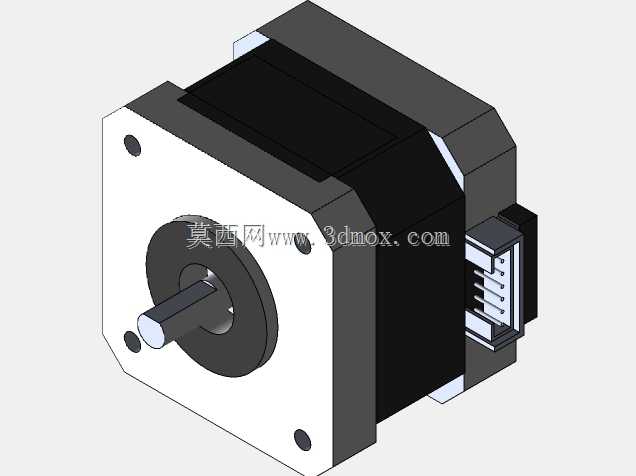

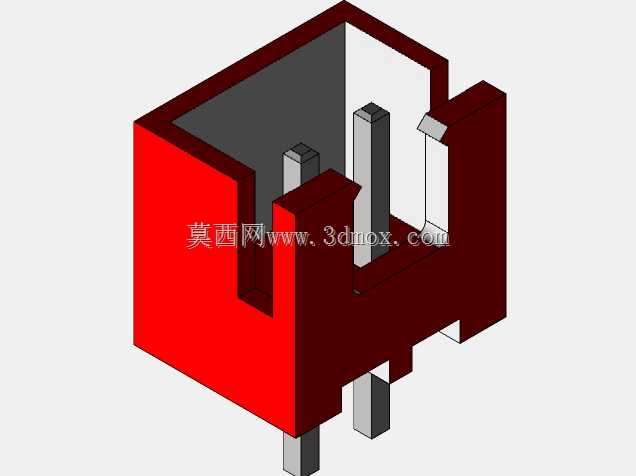

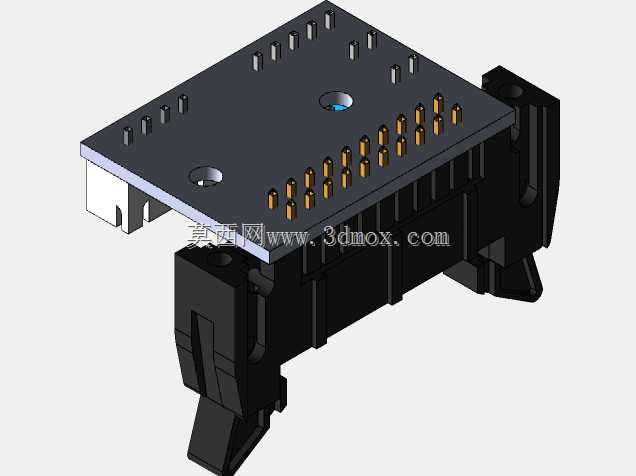

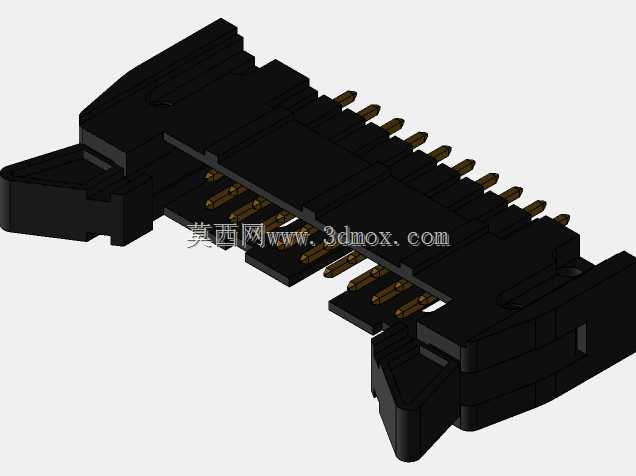

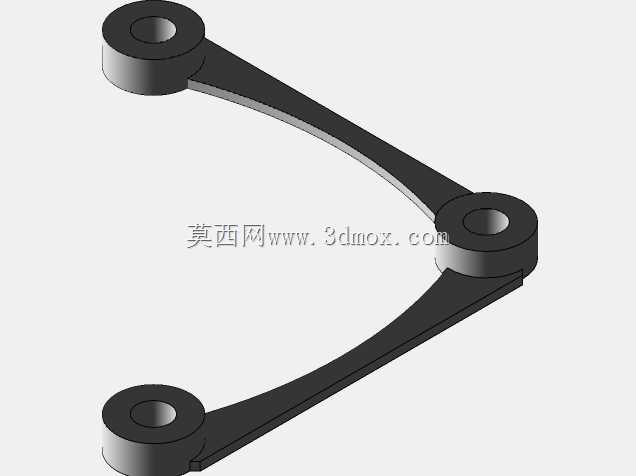

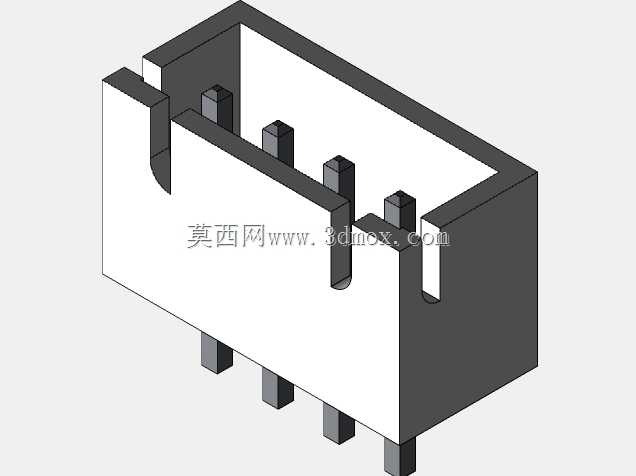

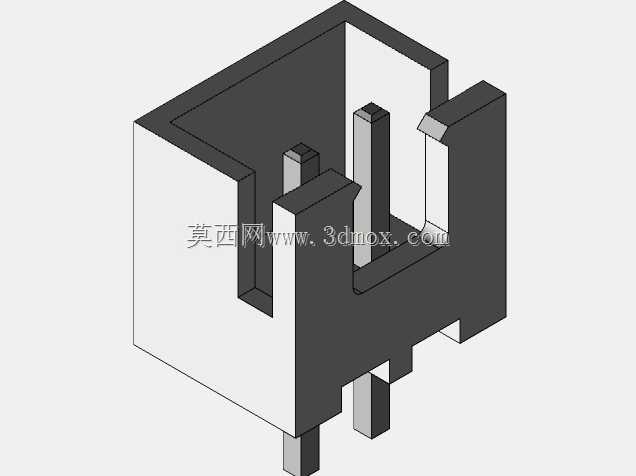

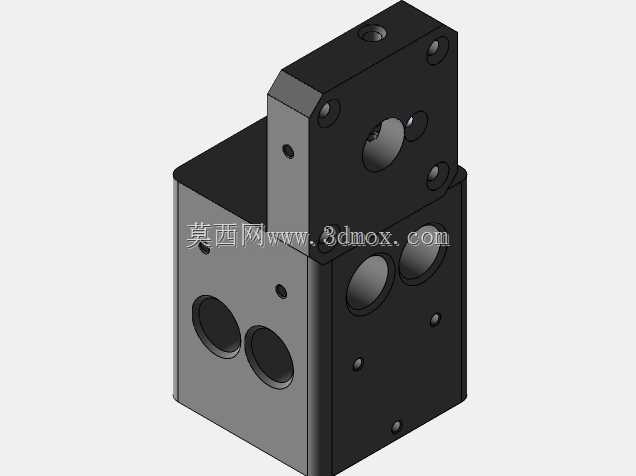

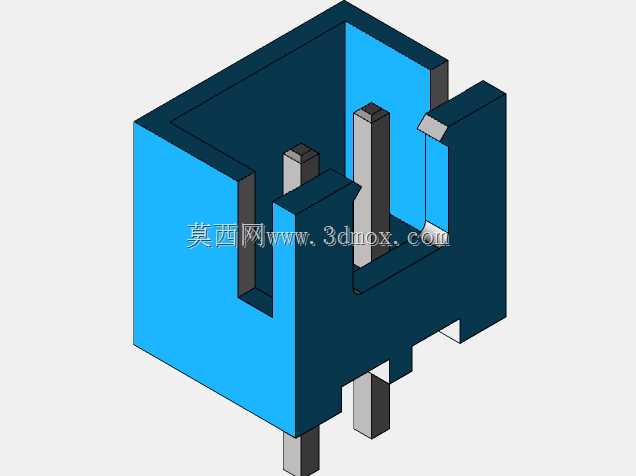

整套机构总重量控制在740g，轻量化的结构设计能够有效降低打印运动轴的负载，减少运动过程中的惯性冲击，在高速打印移动时避免机构震颤，保障打印头定位精度，同时也能降低驱动电机的负载要求，提升设备长期运行的可靠性。结构采用模块化集成设计思路，将耗材送料驱动、加热熔融、温度检测、喷嘴出料、散热冷却等多个功能单元高度整合，各子部件之间的装配定位精度经过严格匹配，送料轮与耗材的接触压力经过优化调校，既能够保证耗材输送过程中不出现打滑、跳齿问题，也不会因为压力过大导致耗材变形卡滞，保障送料精度稳定在0.01mm级别，匹配高精度打印的送料要求。

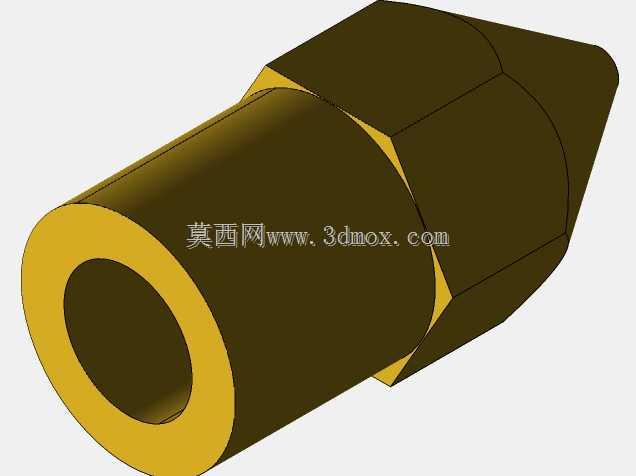

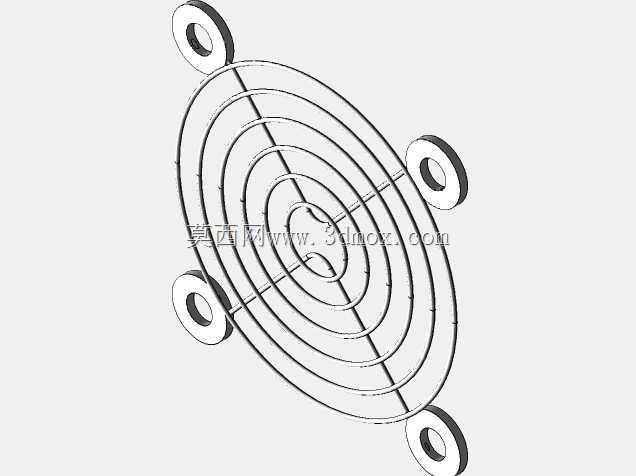

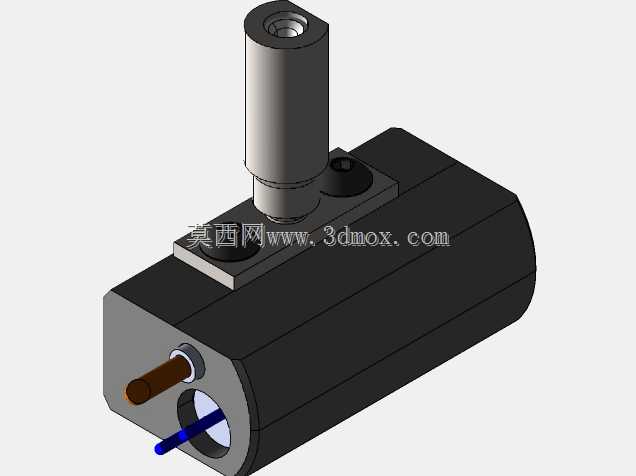

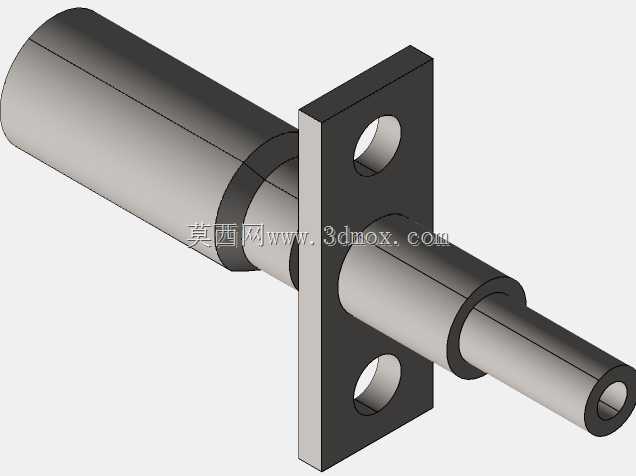

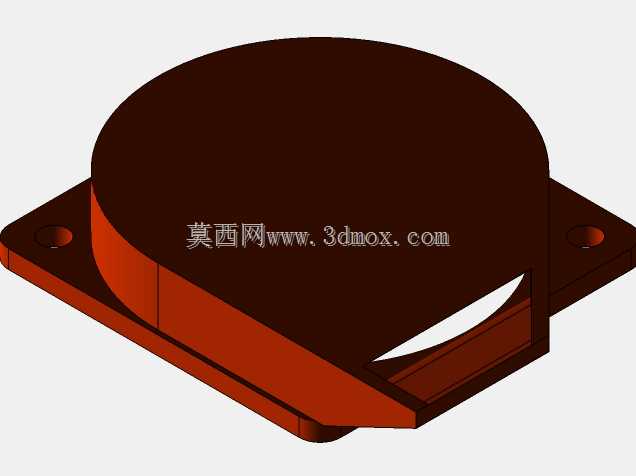

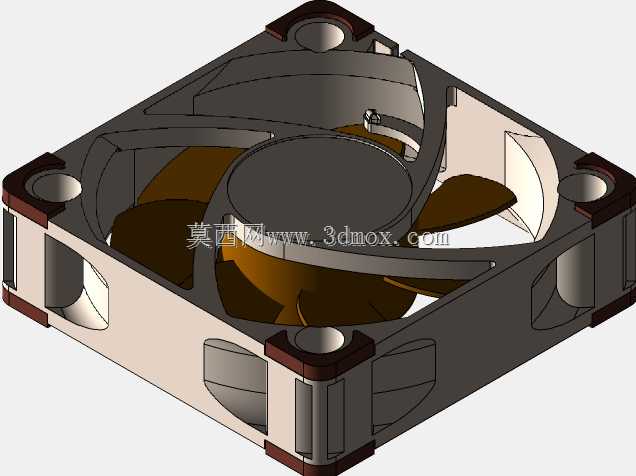

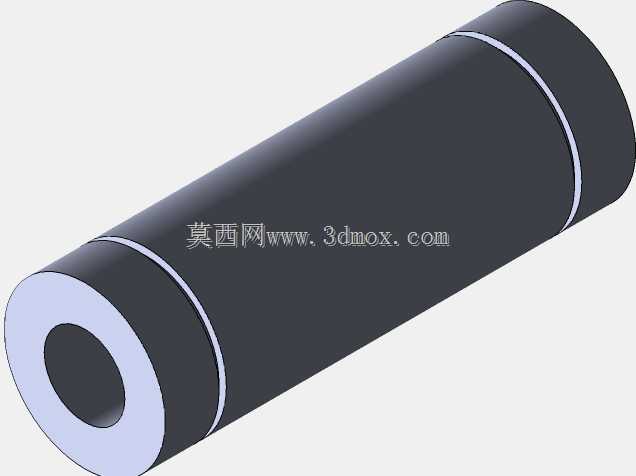

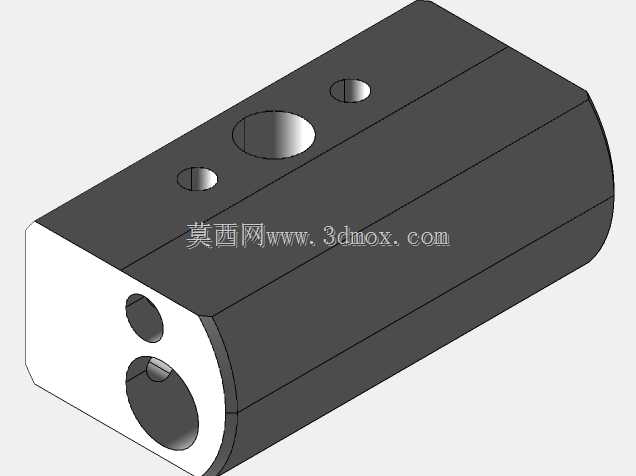

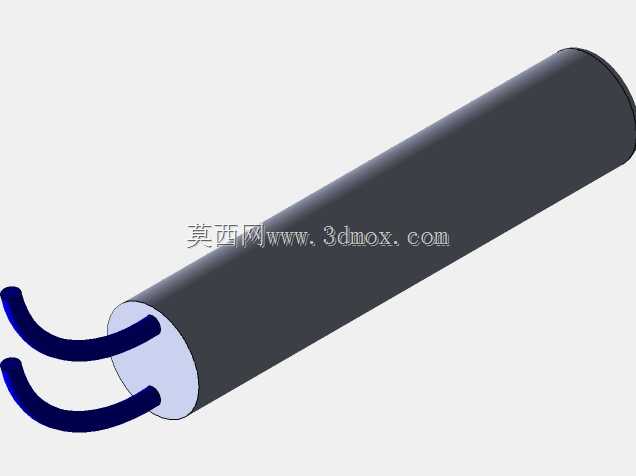

在功能特性上，该机构针对常规PLA、ABS等通用打印耗材的熔融特性做了适配，加热块的温度传导路径经过优化，能够快速将温度提升至耗材熔融所需区间，同时温度波动控制在±1℃范围内，避免因为温度波动导致出料粗细不均、拉丝、堵头等常见打印故障。喉管部位的散热结构设计合理，能够形成稳定的温度梯度，避免耗材在喉管内提前熔融软化造成的回料不畅、堵料问题，保障长时间连续打印过程中的出料稳定性。喷嘴采用快换式适配结构，可根据不同打印精度需求更换不同口径的喷嘴，兼顾大尺寸快速打印与小尺寸高精度打印的使用需求。

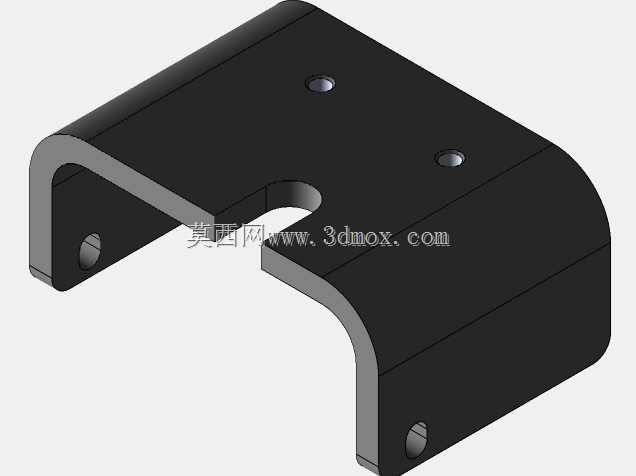

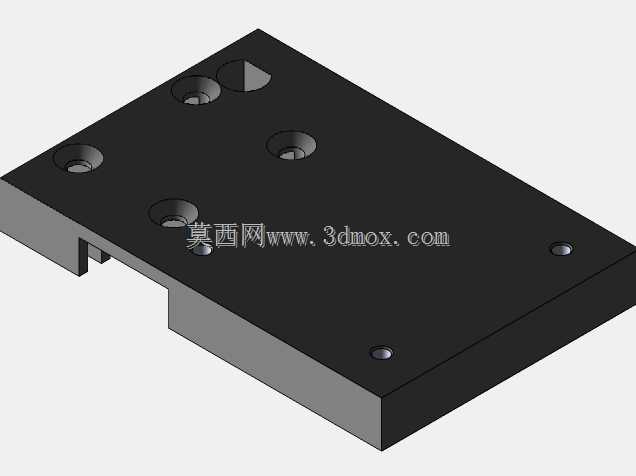

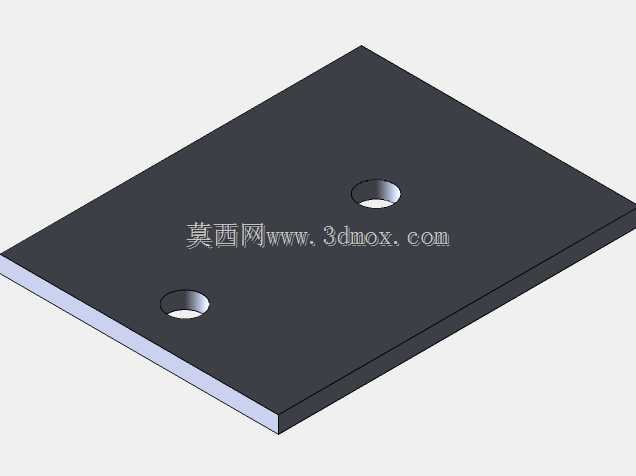

在安装边界上，该挤出机构的安装定位孔位完全匹配Zortrax M200设备的运动滑台安装基准，安装面的平面度公差经过严格控制，能够保证喷嘴与打印平台的平行度符合设备出厂校准要求，不需要额外做结构改装即可直接替换原装部件使用。同时该结构预留了充足的改装拓展空间，可通过更换送料轮、调整加热块温度区间、加装柔性耗材导向结构等方式，拓展适配TPU、TPE等柔性耗材的打印需求，作为3D打印设备改装升级的基础结构载体，能够满足不同用户的定制化使用需求，也可作为同类挤出机构设计研发的参考原型，帮助设计人员快速理解桌面级FDM挤出机构的设计逻辑与功能匹配要点。
