Arduino控制伺服驱动趣味发射装置结构设计

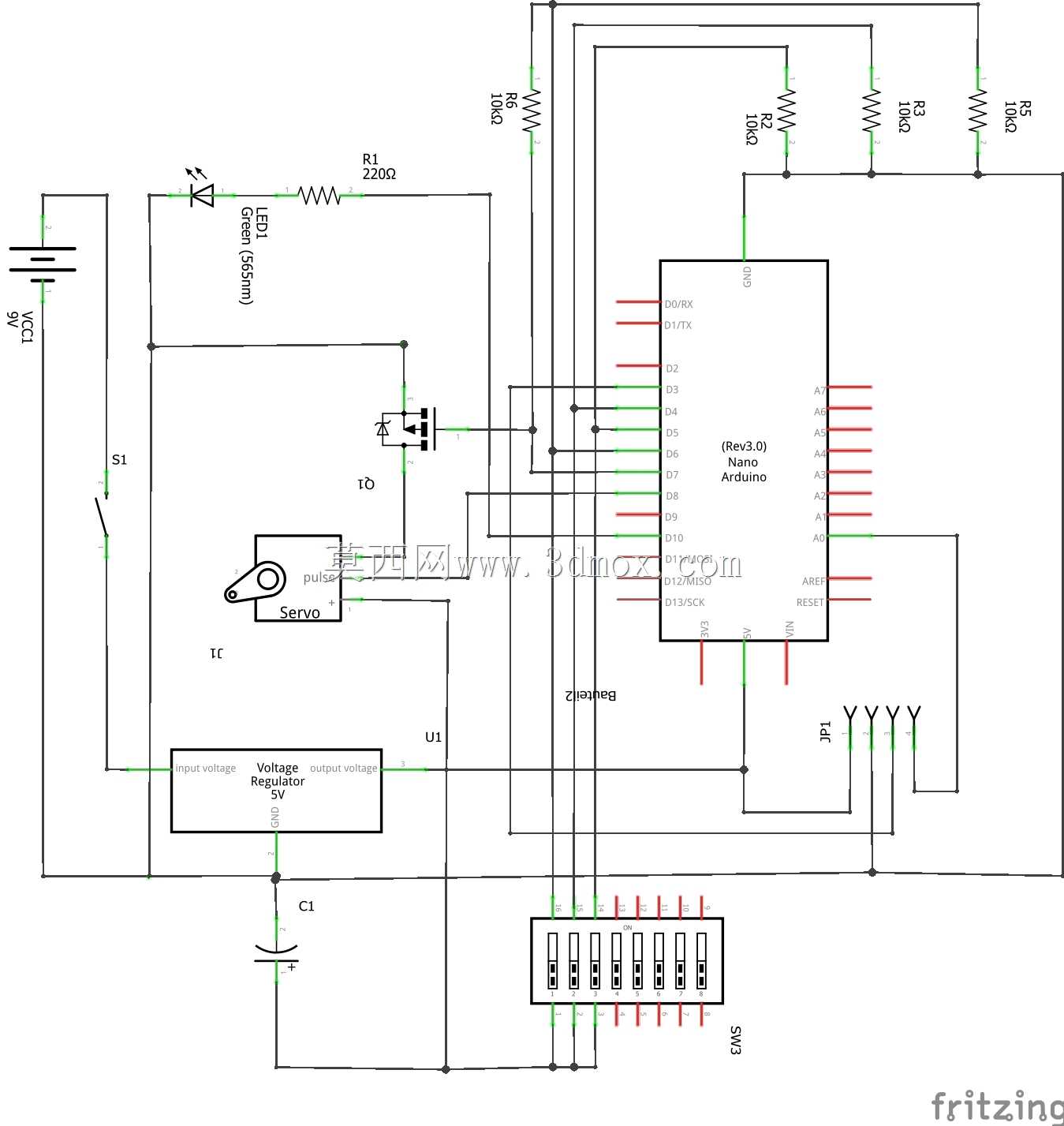

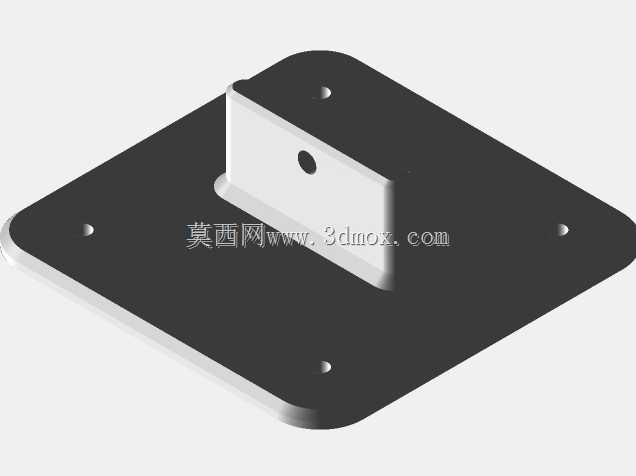

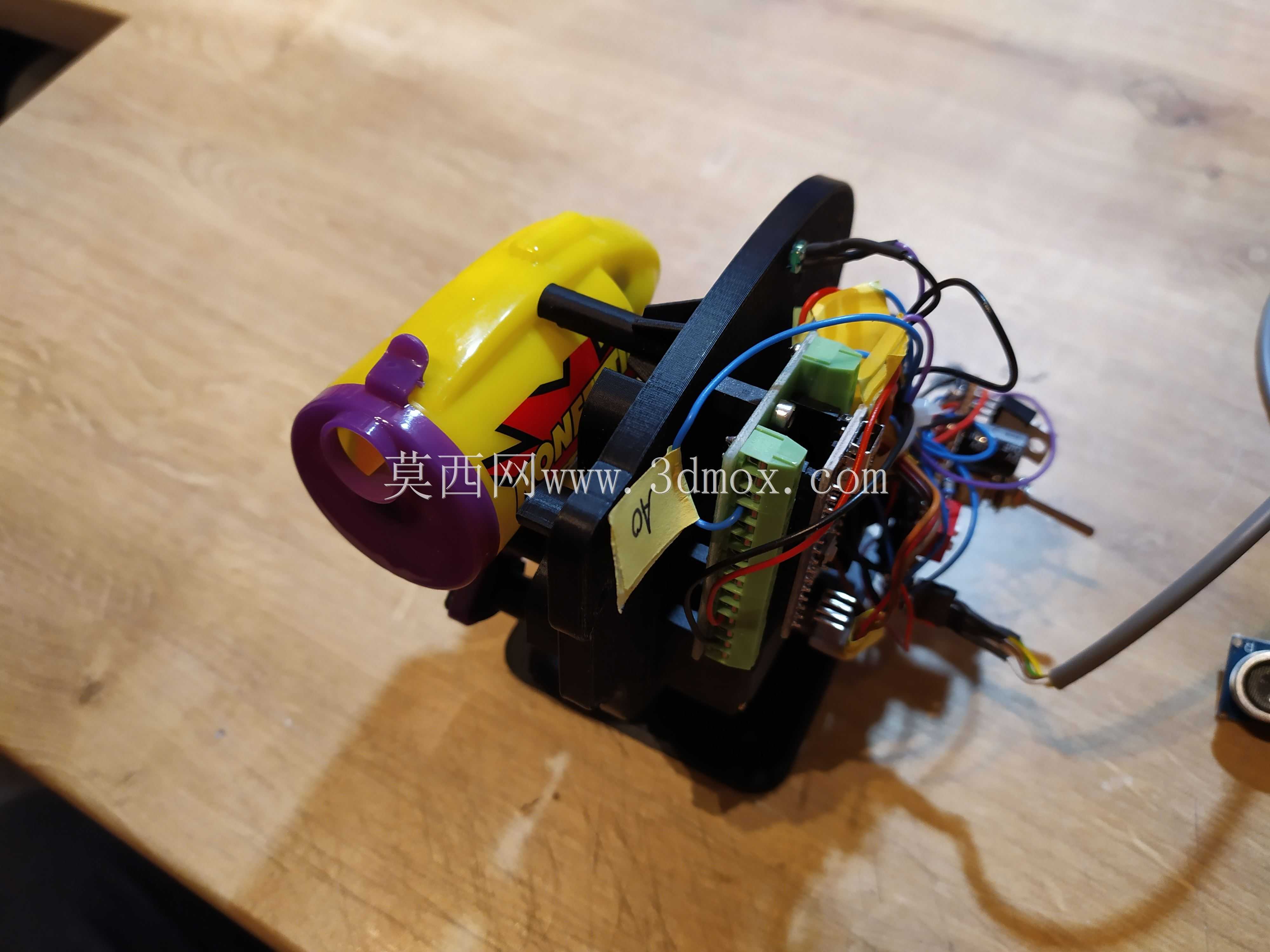

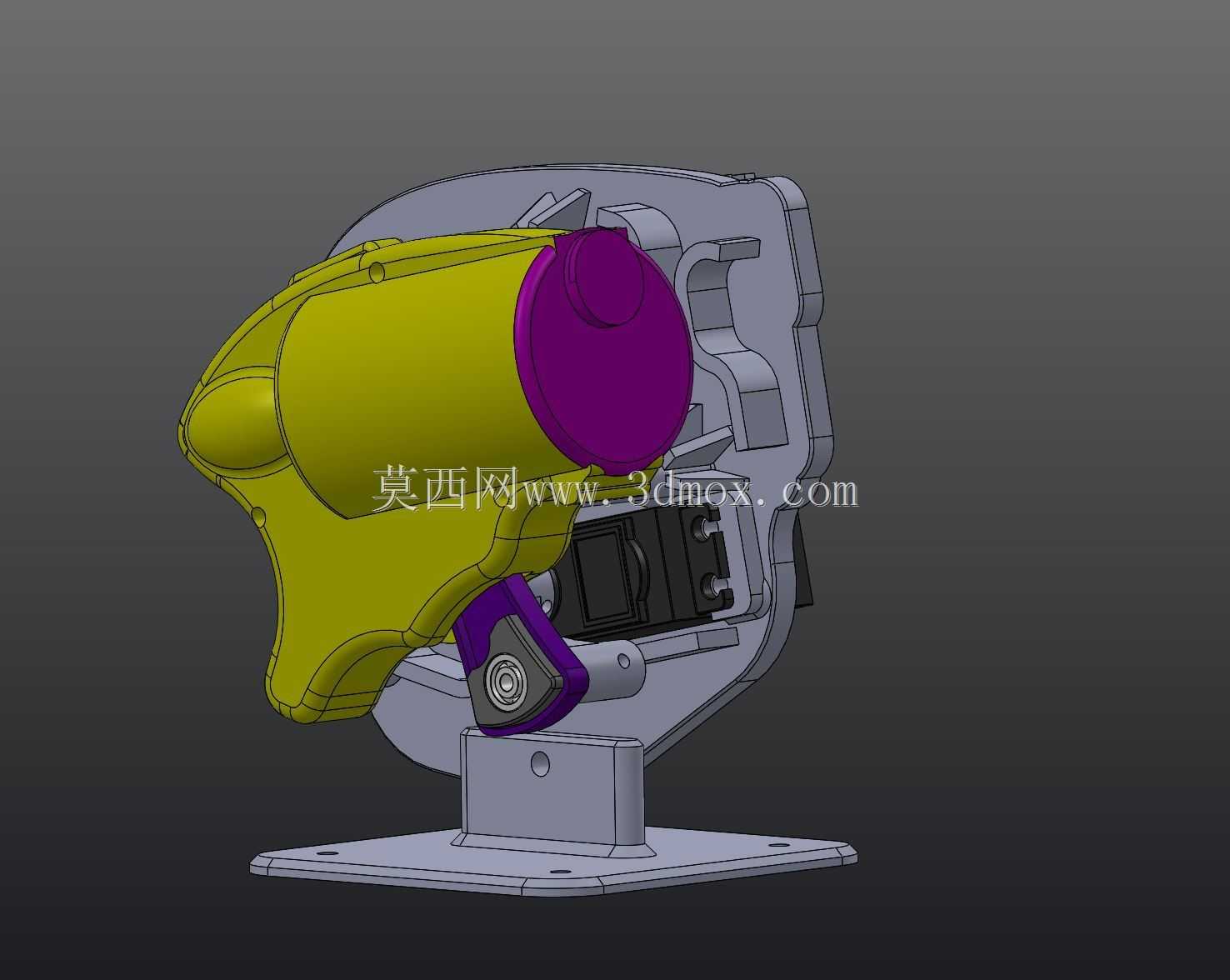

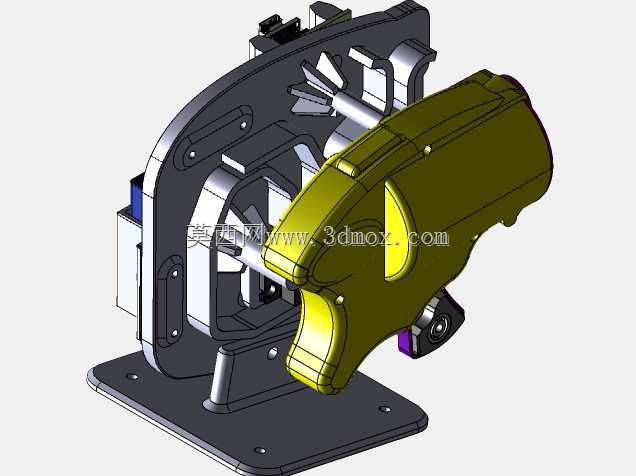

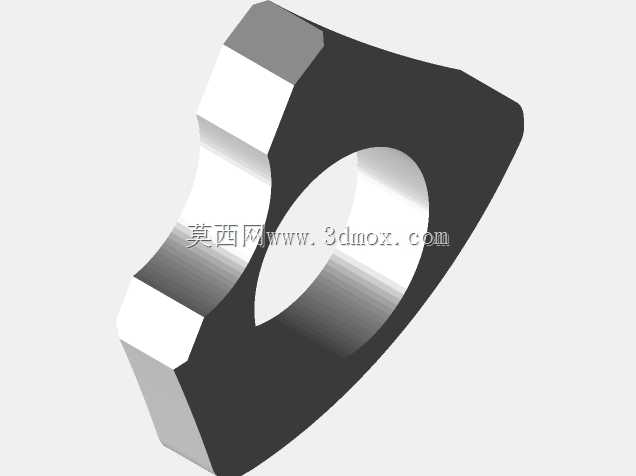

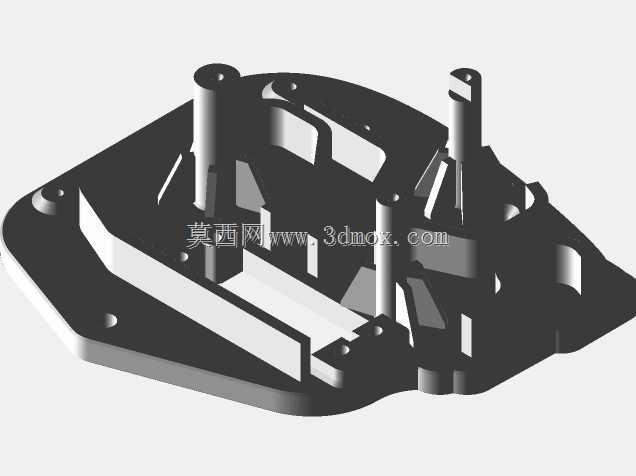

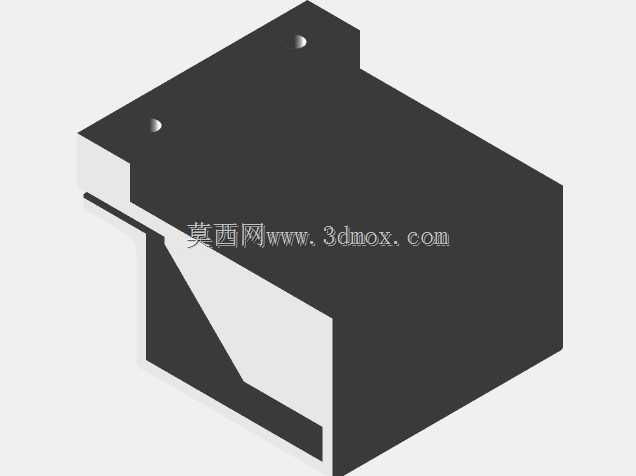

这款电控触发的趣味发射装置，核心是通过伺服机构完成击发动作的动力输出，整体采用手持握把加固定底座的双形态适配结构，既可以手持操作完成近距离的趣味互动，也可以通过底部带安装孔的法兰底座固定在桌面、支架等平面上，搭配外接传感器实现自动触发的场景拓展。从结构设计逻辑来看，设计时优先考虑了改装的便捷性，原有基体仅需拧下3颗紧固螺钉，在对应位置加工2.2毫米直径的安装孔，即可通过公制M2螺钉将整套伺服驱动组件固定连接到支架上，不需要对原有基体做大规模切削改造，降低了改装的加工门槛。伺服输出轴直接对接发射扳机的触发位置，控制板直接集成在装置内部的空腔中，不需要额外外接控制盒，整体走线全部隐藏在壳体内部，避免外露线路拉扯造成的接触不良问题。触发逻辑上设计了三档工作模式可通过DIP开关直接切换，分别对应传感器触发、定时器触发以及单一点动触发模式，其中传感器触发模式可适配声呐等常规距离传感器，有效检测范围覆盖10厘米到400厘米区间，触发响应延迟控制在伺服动作的合理区间内，不会出现误触发或者触发滞后的问题；定时器模式可自定义触发间隔，适合固定频次的自动场景使用；点动模式则适配手动操作的使用需求，单按一次完成一次击发动作。选型上选用的伺服输出扭矩可达12.39kg-cm，足够克服扳机的复位簧力完成可靠击发，同时扭矩余量控制在合理范围，不会因为输出力过大造成扳机结构的过载损坏。装置的外形贴合人手握持的曲面弧度，握把位置做了圆弧过渡处理，长时间手持不会出现硌手的问题，底座安装孔位采用通用的孔距设计，可以适配常规的相机三脚架、桌面固定夹等现有配件，不需要单独定制安装支架。电路部分预留了标准的传感器接口，用户可以根据使用场景更换不同类型的触发传感器，比如红外传感器、震动传感器等，不需要重新修改控制板的接线定义，配套的控制程序直接开源可调整参数，用户可以根据自己选用的伺服型号、传感器类型修改触发阈值、动作行程等参数，适配不同的改装需求。需要注意的是该装置仅作为趣味技术验证的结构设计，不具备实际的杀伤功能，结构设计上也做了对应的限位，避免改装成具备危险性的装置，整体结构的装配公差控制在0.1毫米以内，所有拼接位置都做了止口定位，组装时不需要额外做调整即可顺畅配合，活动的扳机位置预留了0.2毫米的活动间隙，不会因为装配误差出现卡滞问题，伺服的安装位置做了可调的腰型孔设计，可以根据不同型号伺服的尺寸调整安装位置，兼容市面上大部分同规格的标准舵机产品。
