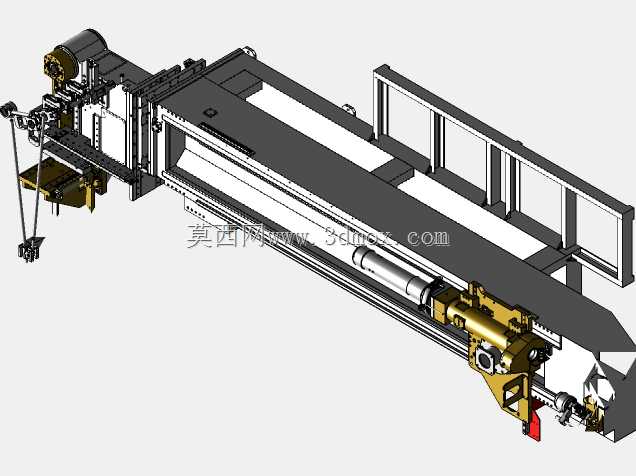

80型折弯加工设备三维结构设计

该折弯设备主要面向钣金加工生产场景，适配中小型金属板材的折弯成型作业，广泛应用于机箱机柜生产、五金构件加工、钢结构配件制作、家电外壳成型等加工领域，可完成不同角度、不同折边高度的板料冷压折弯工序，是钣金加工车间核心的成型类加工设备。设备整体采用长床身卧式布局，主体床身采用厚壁钢板焊接框架结构，经时效处理消除内应力，保证长期高负载作业下的结构刚性与精度稳定性，床身一侧集成主驱动传动单元，配套安装有伺服进给传动组件，可实现折弯工位的精准位移与压力输出控制。设备两侧配置有可调节的后挡料定位机构，通过线性导轨实现挡料位置的精准调节，可适配不同长度、不同折弯位置的板料定位需求，挡料机构配套有微调手轮与锁紧结构，定位完成后可快速锁止，避免加工过程中出现位置偏移影响折弯精度。设备的折弯执行端采用模块化快装结构设计，可根据不同折弯需求更换对应规格的上模与下模，模座配套有快速夹紧装置，换模过程无需额外复杂工装即可完成装夹定位，大幅缩短换模调试的辅助时间。设备的传动系统采用伺服电机配合滚珠丝杠的传动结构，相比传统液压传动结构具备更高的定位精度与更低的能耗，传动过程平稳无冲击，可有效保证折弯角度的一致性，同时设备配套有多点位的安全防护结构，在作业区域两侧设置有安全防护挡板，避免加工过程中碎屑飞溅或人员误入作业区域造成安全隐患。从安装边界来看，设备整体沿长度方向延伸布局，安装时需预留足够的前后操作空间与侧面维护空间，床身底部设置有可调式地脚螺栓，可根据车间地面平整度调节设备水平度，保证设备运行过程中的稳定性，设备的管线接口均集中布置在床身侧端的走线槽内，方便车间现场的气源、电源管线接驳，整体结构布局紧凑合理，在保证加工行程与加工能力的前提下尽可能缩小设备占地面积，适配中小型加工车间的场地布局需求。该设备的设计充分考虑了实际加工过程中的操作便利性与维护便捷性，所有需要定期润滑、检修的部件均布置在易触及的位置，日常维护无需拆解大型结构件即可完成保养作业，可有效降低设备的后期维护成本。
