机加工用重型钻床夹持虎钳结构设计

这款虎钳是钻床加工场景下的核心夹持工装，主要应用于机械加工车间的钻孔、扩孔、铰孔、轻量攻丝等工序，也可适配小型铣床、砂轮机等设备的工件固定需求，是单件小批量加工、工装修配、教学实训场景中不可或缺的通用夹持工具。在实际生产中，它能够替代人工持件的危险操作，保证工件在钻削轴向力、周向切削扭矩的作用下不会发生位移、偏转，从根源上避免孔位超差、工件飞出等加工问题，有效提升钻孔工序的加工精度与操作安全性。

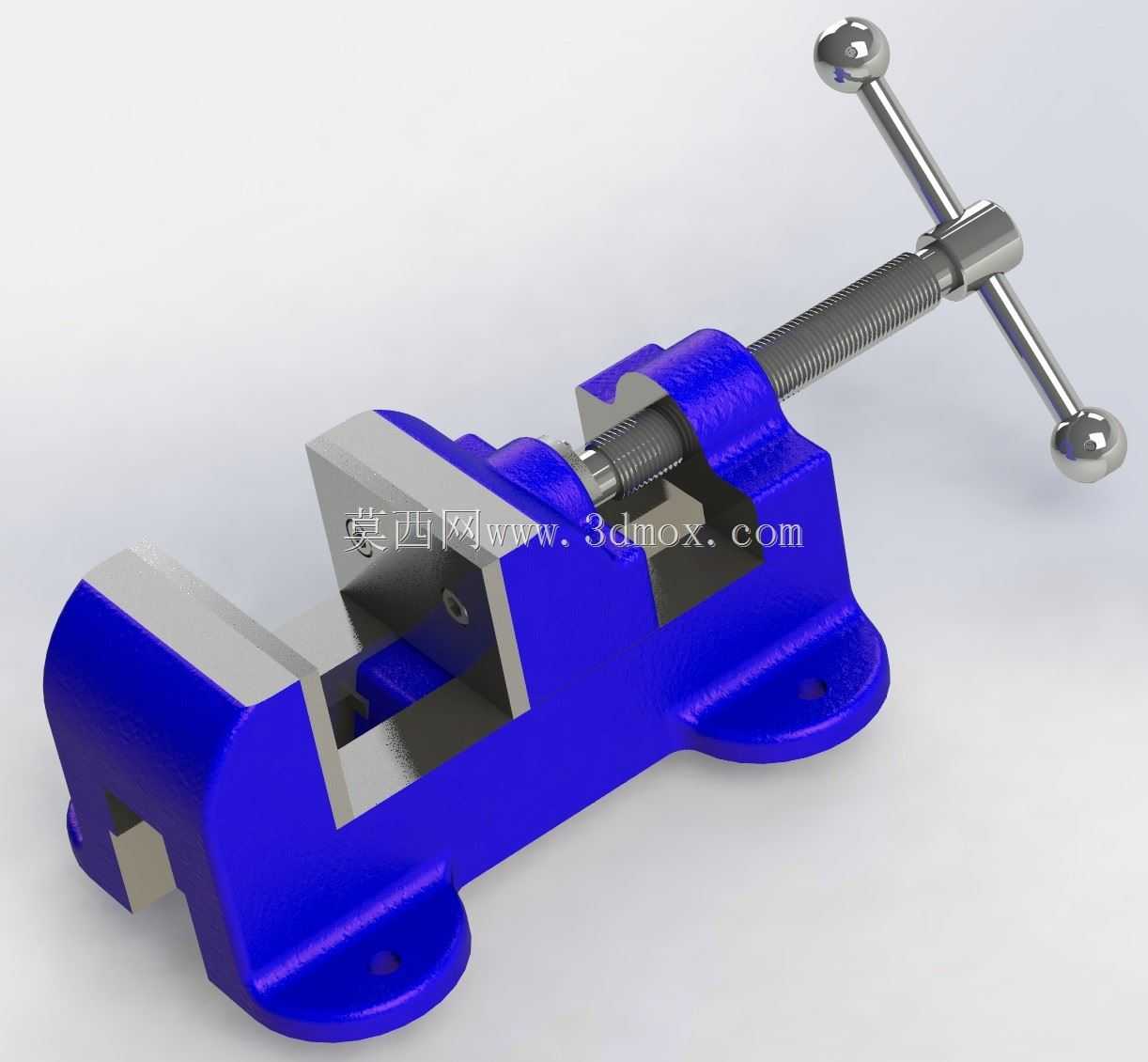

从功能特性来看，该虎钳采用丝杠副传动的夹紧结构，T型丝杠配合固定在活动钳身的传动螺母，转动顶部的T型手柄即可带动活动钳身沿底座导轨做平稳的直线往复运动，实现钳口的开合调节，能够适配一定尺寸范围内的方形、矩形、异形工件夹持需求。钳口部位采用可拆卸的 hardened 钳口板设计，表面加工有交叉防滑齿纹，既能够提升夹持摩擦力，避免工件受钻削力打滑，长期使用磨损后也可快速更换钳口板，延长虎钳整体使用寿命。底座采用一体式铸铁铸造结构，两侧延伸出带安装孔的固定耳座，能够通过T型螺栓牢固固定在钻床工作台面上，承受钻削过程中的冲击载荷不会发生移位。

在设计思路上，这款虎钳优先兼顾了夹持刚性与操作便捷性，整体结构采用经典的机用虎钳布局，固定钳身与底座为一体化铸造成型，从结构上减少装配间隙带来的夹持晃动，活动钳身与导轨配合面采用精密刮研工艺适配，保证滑动顺畅无卡滞的同时，尽可能降低配合间隙，提升夹持稳定性。丝杠端部采用带防尘结构的设计，能够阻挡加工过程中的铁屑、切削液进入丝杠传动副，减少传动件的磨损，降低日常维护频次。

从安装边界与尺寸适配来看，该虎钳的底座安装孔距适配常规中小型台钻、立式钻床的工作台T型槽间距，整体高度控制在合理范围内，不会过多占用钻床的主轴行程空间，钳口最大张开度能够覆盖常规小型零件的加工夹持需求，整体外形紧凑，既可以固定在设备台面上使用，也可临时放置在钳工工作台用于工件划线、修配时的夹持固定，适配多场景的使用需求。钳身主体采用铸铁材质，具备优秀的减震性能，能够吸收钻削过程中的振动，进一步提升加工过程的稳定性，保证孔位的位置精度与表面加工质量。
