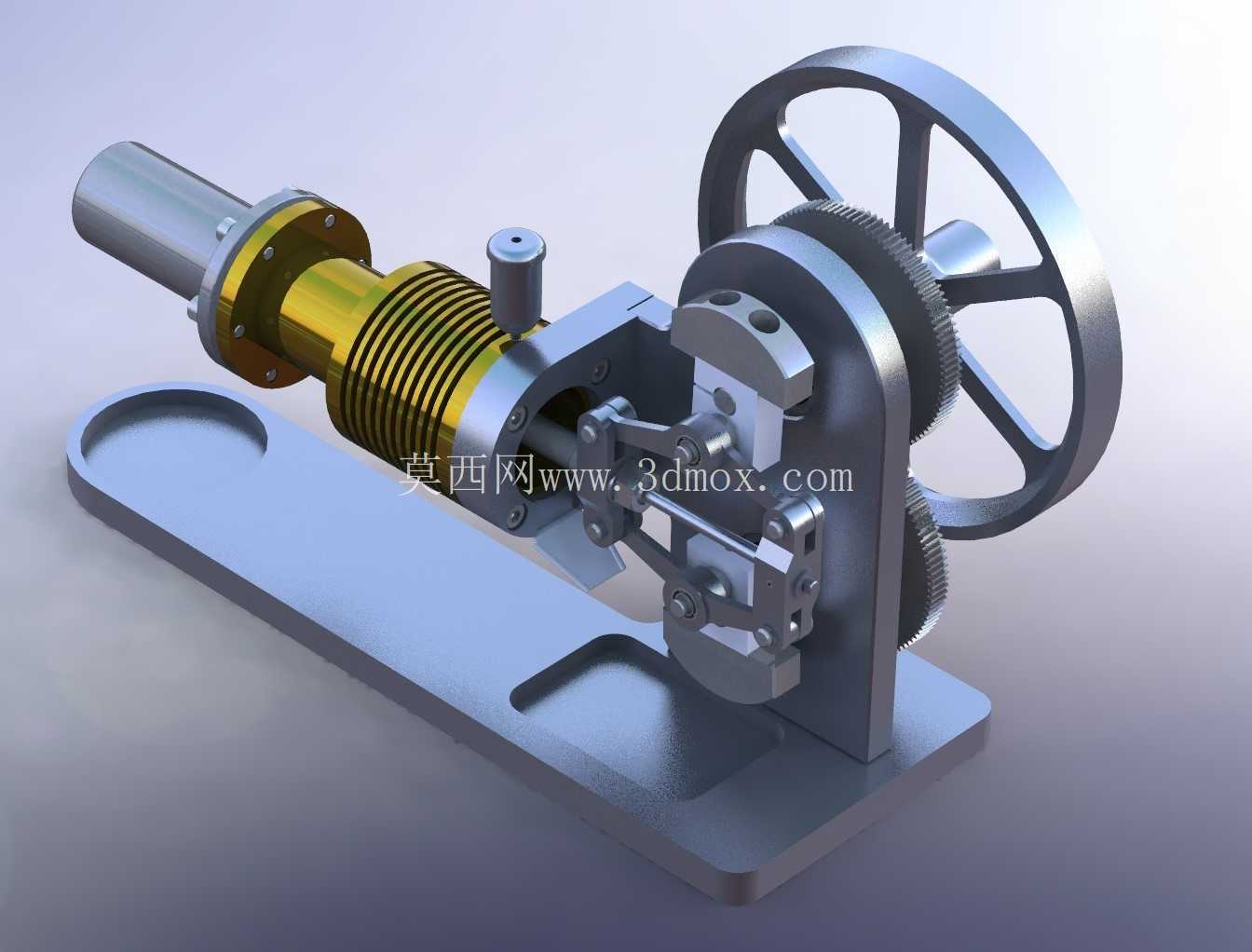

斯特林发动机结构装配练习三维建模

　　这套斯特林发动机的装配结构建模，核心还原了外燃式热机的典型传动逻辑，首先从实际应用场景来看，这类小型斯特林发动机常被用于教学演示场景，帮助学习者理解外燃机的循环做功原理，也可作为小型低温差动力输出装置，适配低品位热源回收的试验场景，比如工业余热、太阳能集热端的动力转化试验，相比内燃机它不需要燃料在缸内爆燃，对热源适应性更广，运转过程噪音更低，结构件的磨损速率也更平缓。

　　从功能特性来看，模型完整还原了动力缸、置换器、曲柄连杆机构、飞轮传动组、安装底座这几个核心模块，动力缸段的散热鳍片结构做了等比例还原，这部分的作用是增大冷端换热面积，保证缸内工质在冷端快速降温收缩，形成稳定的压差推动活塞做功；置换器活塞杆与动力活塞的连杆通过曲轴上的错位曲柄连接，相位差严格按照斯特林循环的90度相位角设置，保证置换器的动作始终领先动力活塞对应行程，完成工质在冷热端之间的往复推送。飞轮部分集成了传动齿轮结构，既可以通过自身转动惯量储存动能，让曲轴运转更平顺，避免死点位置卡滞，也可通过齿轮组向外输出扭矩，连接外部负载完成动力传递。

　　设计思路上，整套结构优先考虑装配工艺的合理性，所有连接位都预留了标准紧固件的安装空间，动力缸与安装座之间采用法兰式连接，同轴度公差可以通过止口定位保证，不需要额外的工装找正；曲柄连杆机构的铰接点都采用销轴连接，预留了合理的配合间隙，既保证转动灵活，也不会出现过大的旷量影响传动效率；底座采用一体化平板式结构，设置了定位凹槽承托动力缸壳体，同时预留了四个安装沉孔，可以直接通过螺栓固定在试验台架上，不需要额外制作转接支架。

　　从安装边界与尺寸逻辑来看，整套模型的轴向总长度以动力缸前端到飞轮外端面为基准，径向最大尺寸为飞轮的外圆直径，安装底座的宽度小于飞轮直径，保证台架安装时不会出现飞轮与安装面干涉的问题；动力缸的热端长度与冷端散热段长度按照1:1.2的比例设置，保证冷热端的换热面积匹配，不会出现冷端散热不足导致循环效率下降的问题；曲轴的回转半径与活塞行程严格对应，连杆长度与回转半径的比值设置为4:1，这个比例可以有效降低活塞侧推力，减少缸壁的磨损，延长结构的使用寿命。

　　在实际建模装配练习过程中，这套结构可以帮助学习者掌握曲柄连杆机构的相位配合逻辑，理解换热结构对热机效率的影响，熟悉法兰连接、销轴铰接这类常见机械连接结构的建模规范，同时也能掌握装配体中干涉检查的基本方法，比如验证飞轮转动时是否会与连杆、底座发生碰撞，确认活塞全行程范围内不会与缸体端面发生顶撞，这些检查逻辑也是实际机械设计过程中必不可少的环节。另外模型中集成的齿轮传动结构，也可以帮助学习者练习齿轮副的配合装配，理解传动比匹配对动力输出的影响，整套结构没有过于复杂的异形曲面，所有零件都可以通过常规的机加工工艺实现，非常适合作为机械装配练习的典型案例，帮助初学者建立从零件建模到整机装配的完整设计思维，理解每个结构参数对整机性能的实际影响，避免建模过程中只关注外观而忽略实际工程可行性的问题。
