适配异形工件的改进型机加工虎钳结构

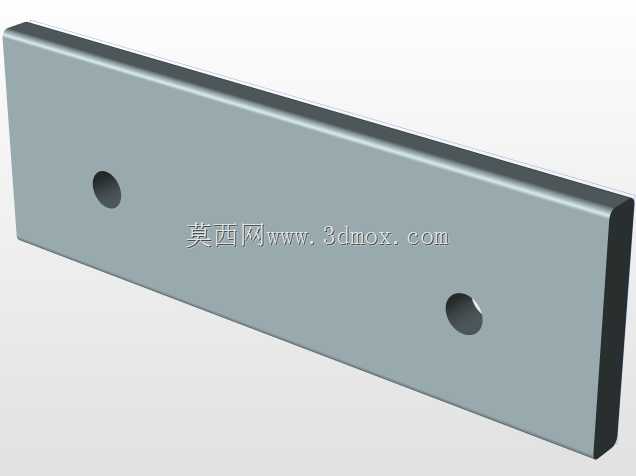

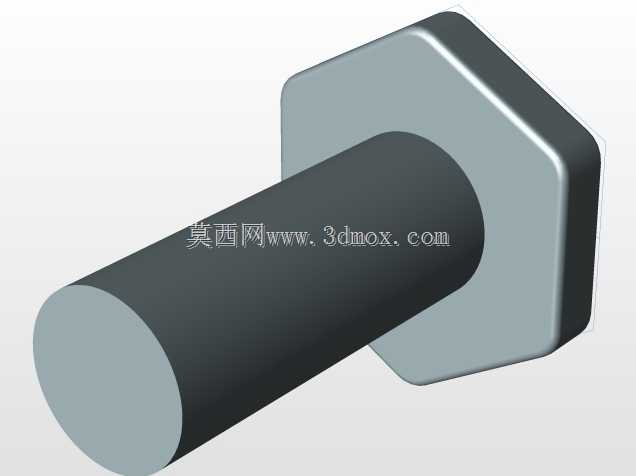

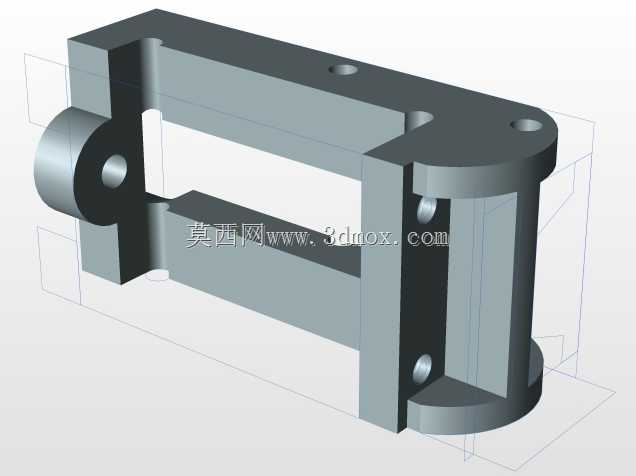

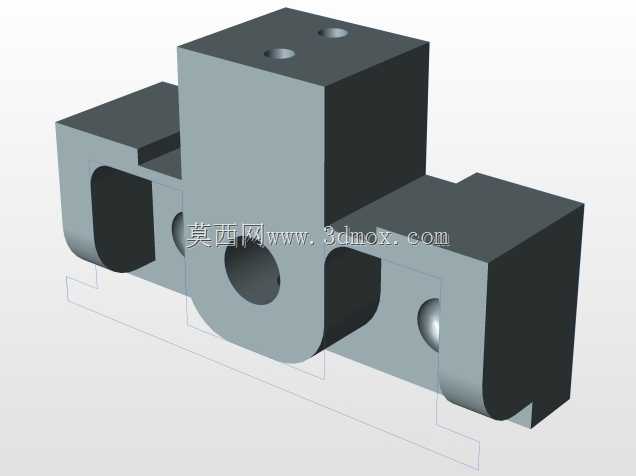

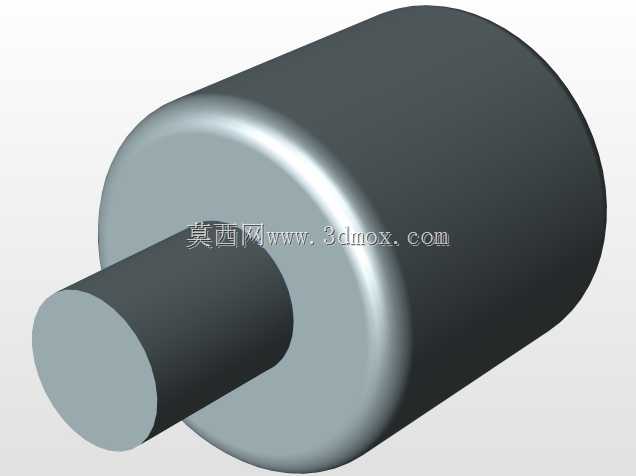

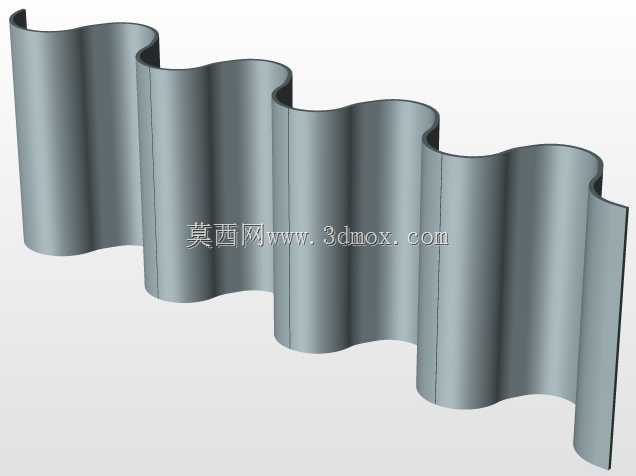

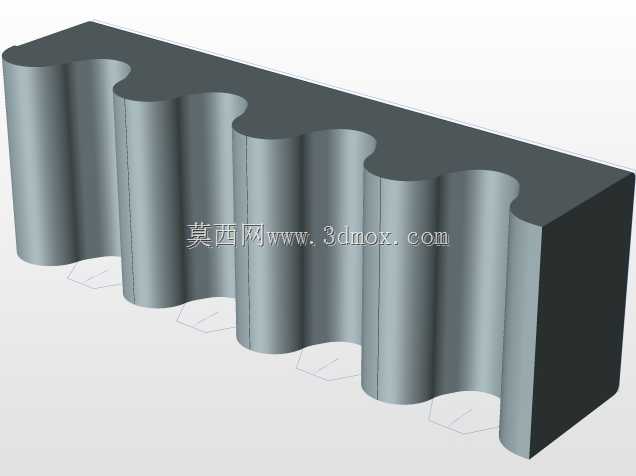

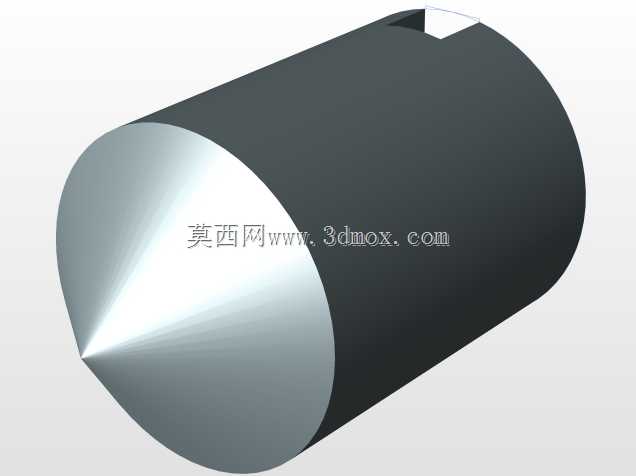

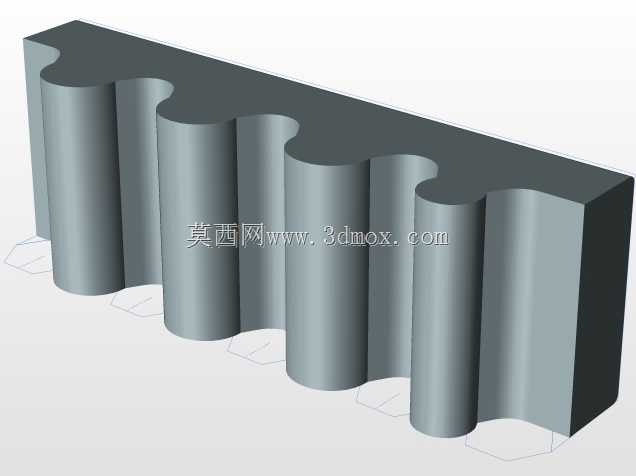

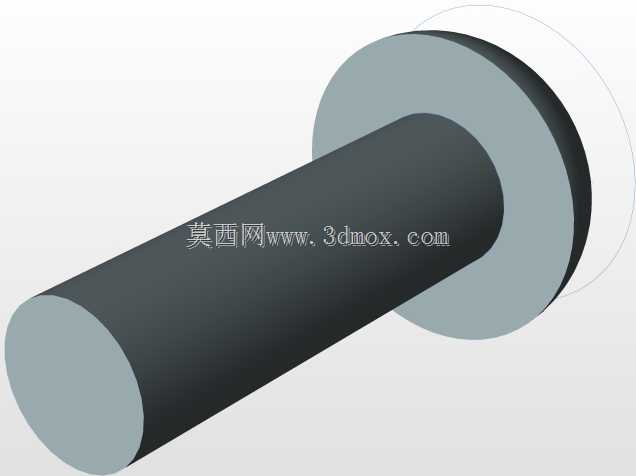

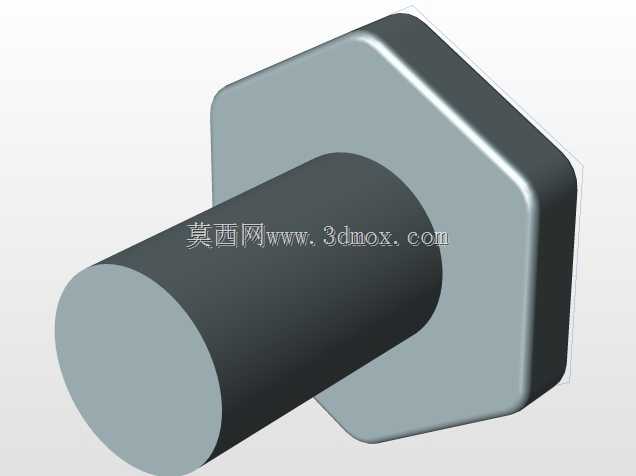

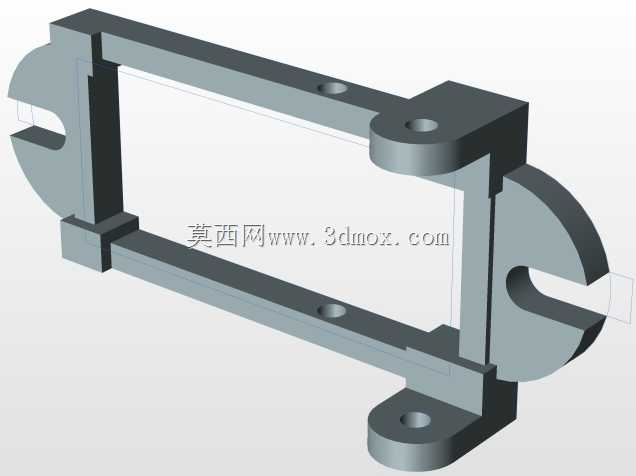

这款改进型虎钳主要面向常规机械加工车间的铣削、钻孔、轻度磨削工序场景，解决传统平口虎钳仅能夹持规则方形、圆形工件，面对异形轮廓、非对称结构零件时装夹不稳、定位偏差大的痛点，可直接适配多数立式铣床、台式钻床的工作台安装位，无需额外定制转接底座。从实际加工用途来看，它既可以承担常规小型金属零件的基准面定位夹紧，也能夹持带有凸起、凹槽、不规则曲面的异形坯料，比如小型铸造毛坯、3D打印金属后处理工件、非对称结构的工装连接件等，装夹后工件的受力均匀性优于传统平口钳，可减少加工过程中的工件振颤，提升加工面的光洁度与尺寸精度。在功能特性上，这款虎钳调整了固定钳身与活动钳身的夹持接触面结构，预留了多组避让空腔，当异形工件的局部凸起伸入空腔时，钳口的有效夹持面依然可以贴合工件的主定位基准，不会因为局部结构干涉导致夹持点偏移；钳身整体采用框架式镂空结构，在保证整体刚性的前提下降低了自重，两侧的销轴连接结构提升了活动钳身的运动平顺性，钳身上预留的多组安装孔可配合不同规格的压板、定位块，拓展装夹范围。设计思路上，这款虎钳没有沿用传统平口钳的实心钳身结构，而是针对异形工件的装夹干涉问题做了定向优化：首先通过对常见异形加工件的轮廓尺寸统计，在钳身对应位置设计了足够的避让空间，避免工件非夹持部位与钳身发生碰撞；其次优化了钳身的受力筋布局，让夹持力可以均匀传递到钳身整体，避免局部应力集中导致的钳身变形；同时调整了安装孔的位置间距，使其可以兼容市面上多数常见机床工作台的T型槽间距，降低车间的替换适配成本。在外形尺寸与安装边界上，这款虎钳整体长度适配中小型机床的工作台行程，钳身最大开合距离覆盖常规小型零件的加工尺寸需求，底部安装基准面的平面度控制在装夹精度要求范围内，安装孔的位置公差符合通用机床夹具的安装标准，无需额外修配即可直接安装使用，钳身两侧的突出结构不会超出工作台的安全边界，活动钳身运动全程不会与机床的主轴、护罩等部件发生干涉，可直接融入现有车间的加工工序流程，无需对现有设备做额外改造。
