重型管子夹持用立式管虎钳结构

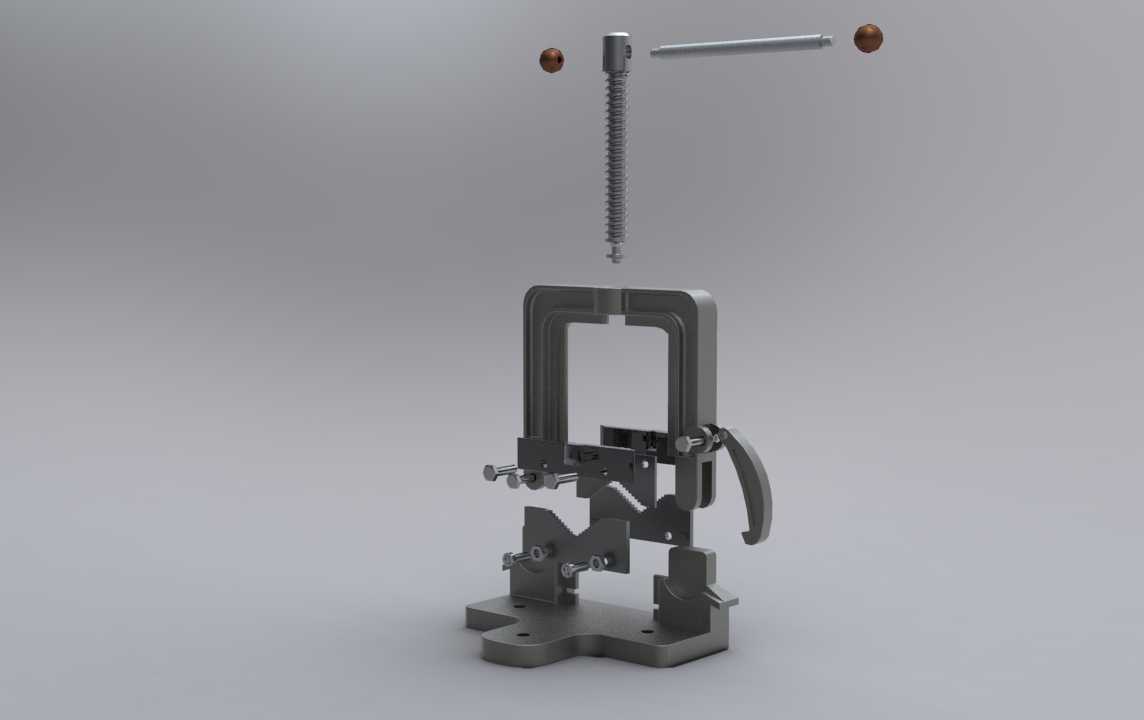

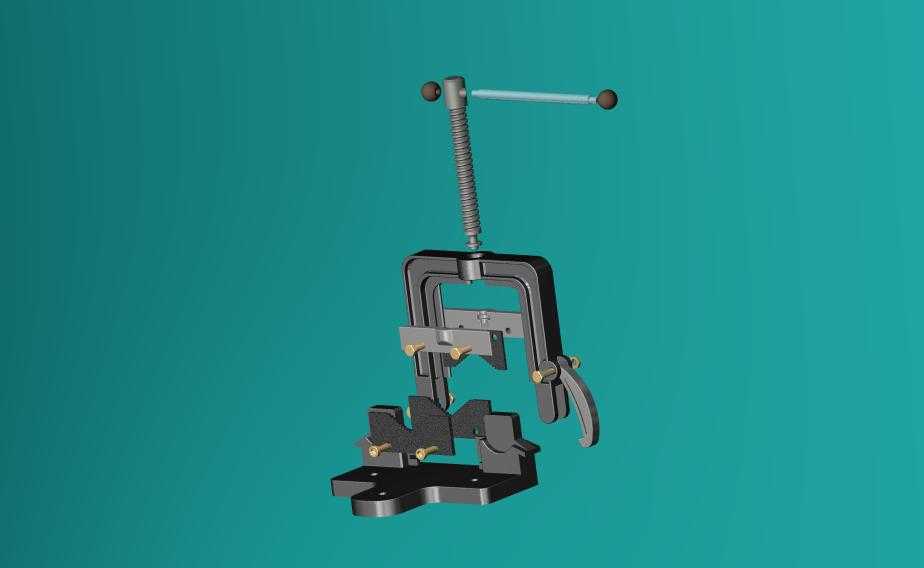

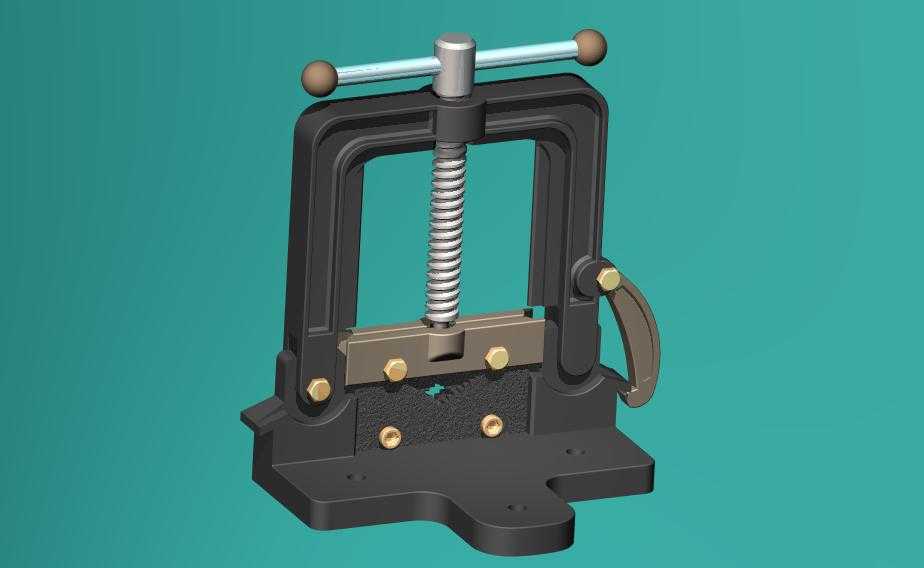

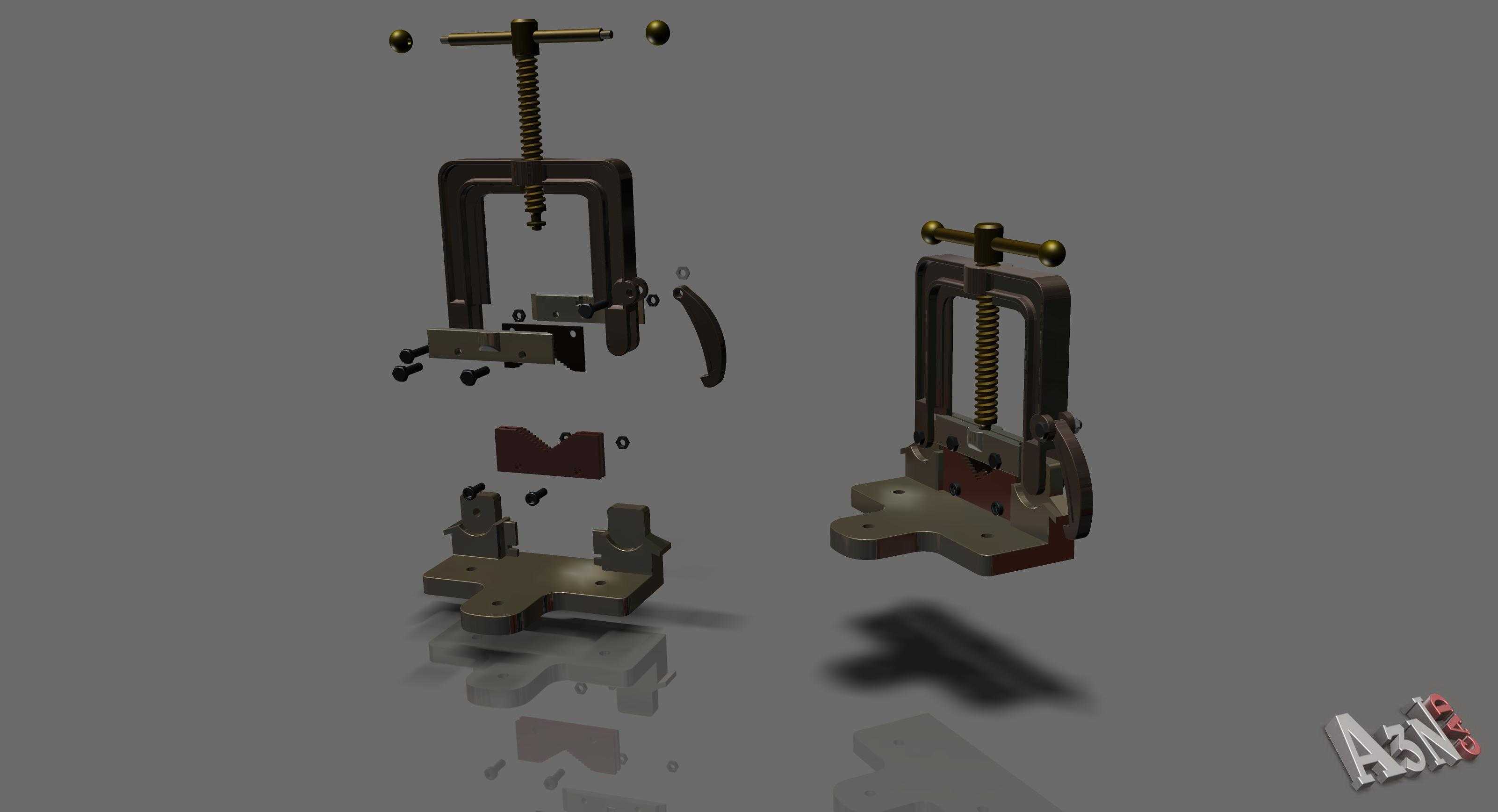

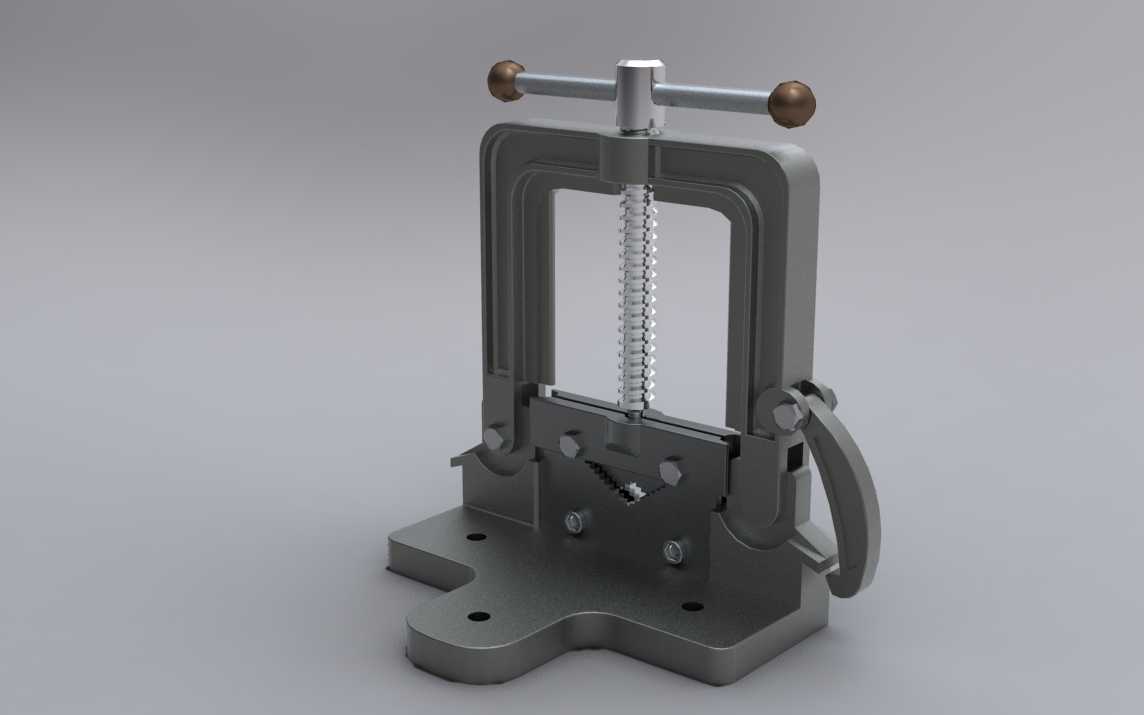

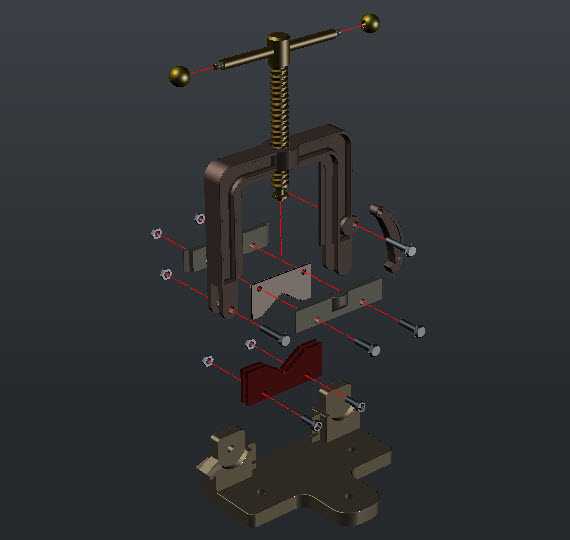

这款管虎钳主要面向管道安装、五金维修、小型金属管材加工场景设计，是现场管路预制、管件套丝、管口修磨作业里的核心夹持工装，区别于普通平口台虎钳，它的钳口做了适配圆形管材的V型齿形结构，能牢牢抱紧不同管径的金属管、硬质塑料管，避免管材在套丝、切割时出现打滑偏转的问题。从结构设计来看，整体采用框架式龙门主体，底座带三个沉头安装孔，可直接固定在钳工工作台、移动式作业台的台面上，安装边界预留了足够的螺栓操作空间，底座的延伸支撑脚能分散夹持时的倾覆力矩，即便对大管径管材施加较大的夹紧力，也不会出现工装翘动的情况。传动部分采用梯形丝杠副，顶部配T型转动手柄，手柄两端的防滑握头能让操作人员施加更大的输入扭矩，丝杠的导程经过匹配设计，转动手柄时钳口的开合行程顺滑，不会出现卡滞，同时梯形丝杠的自锁特性可以保证夹紧后不会因为管材的加工反力出现松脱。侧面设计的快调扳把结构，能在大距离调整钳口开度时直接扳动解锁，快速移动活动钳身，不用反复转动手柄空行程，大幅提升现场作业的效率，调整到接近管材外径的位置后再转动手柄锁紧，操作逻辑贴合一线钳工的使用习惯。钳口的齿部做了淬火硬化处理，硬度足够应对普通钢管、镀锌管的夹持需求，不会因为长期使用出现齿形磨损失效，V型钳口的夹角经过优化，对小直径薄壁管也能形成足够的抱紧力，同时不会因为夹持力过大把薄壁管夹变形。整体外形采用方正的框架结构，没有多余的外凸结构，在工作台安装后不会占用过多的操作空间，活动部件的间隙控制合理，长期使用也不会出现过大的旷量，不管是固定工位的管路预制车间，还是流动的水电安装、设备维修现场，都能稳定完成各类圆形管材的夹持固定作业，建模过程中对各个装配部件的配合公差做了还原，丝杠与螺母的配合间隙、钳身与导轨的滑动间隙都符合实际工装的装配要求，可直接作为同类工装设计改型的参考基础，也能用于工装操作演示、职业技能培训的三维教学素材。
