模块化四轴仿生机械臂结构设计

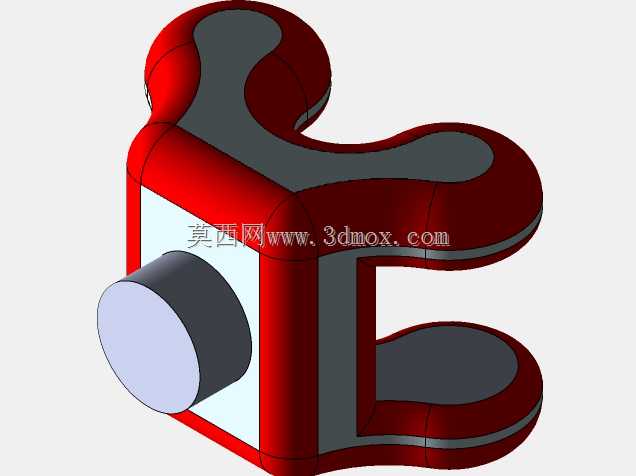

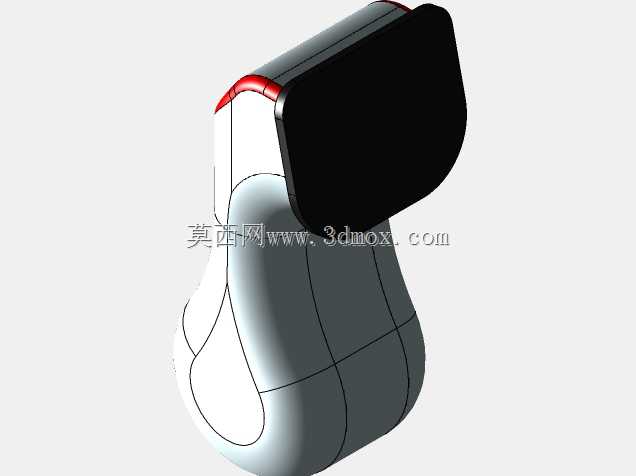

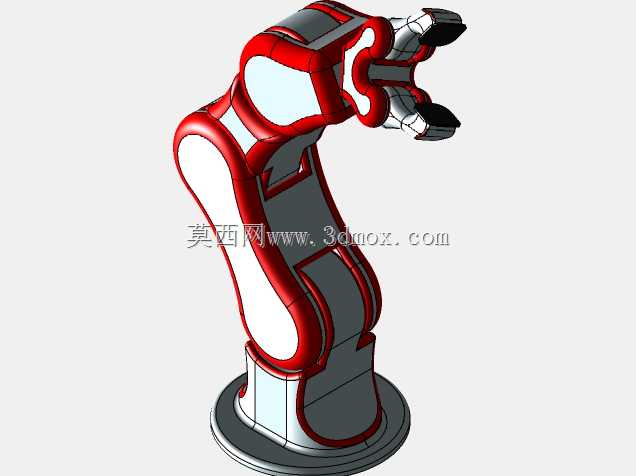

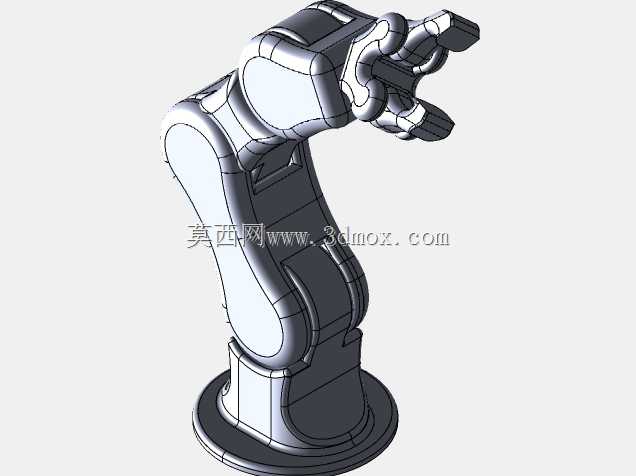

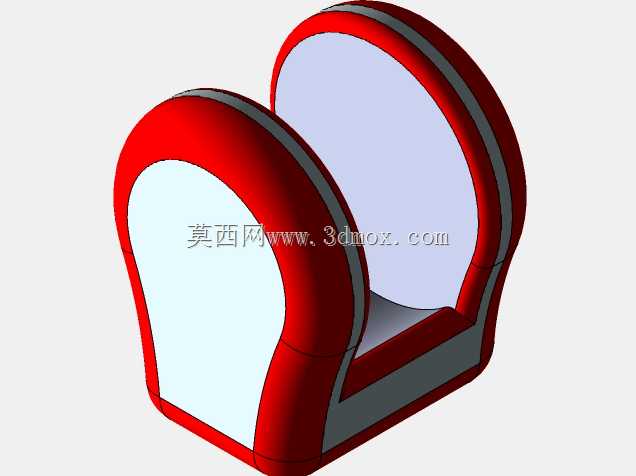

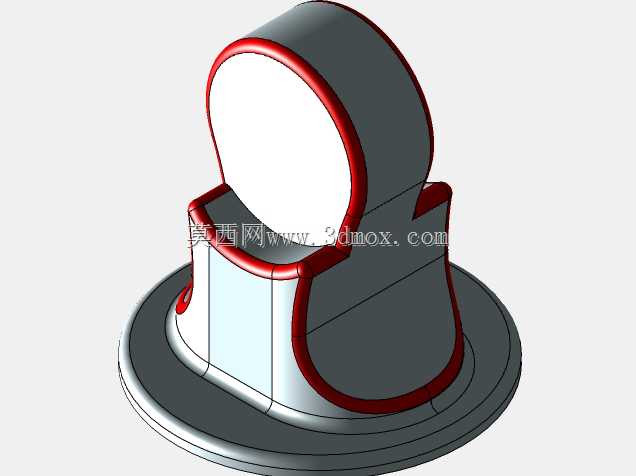

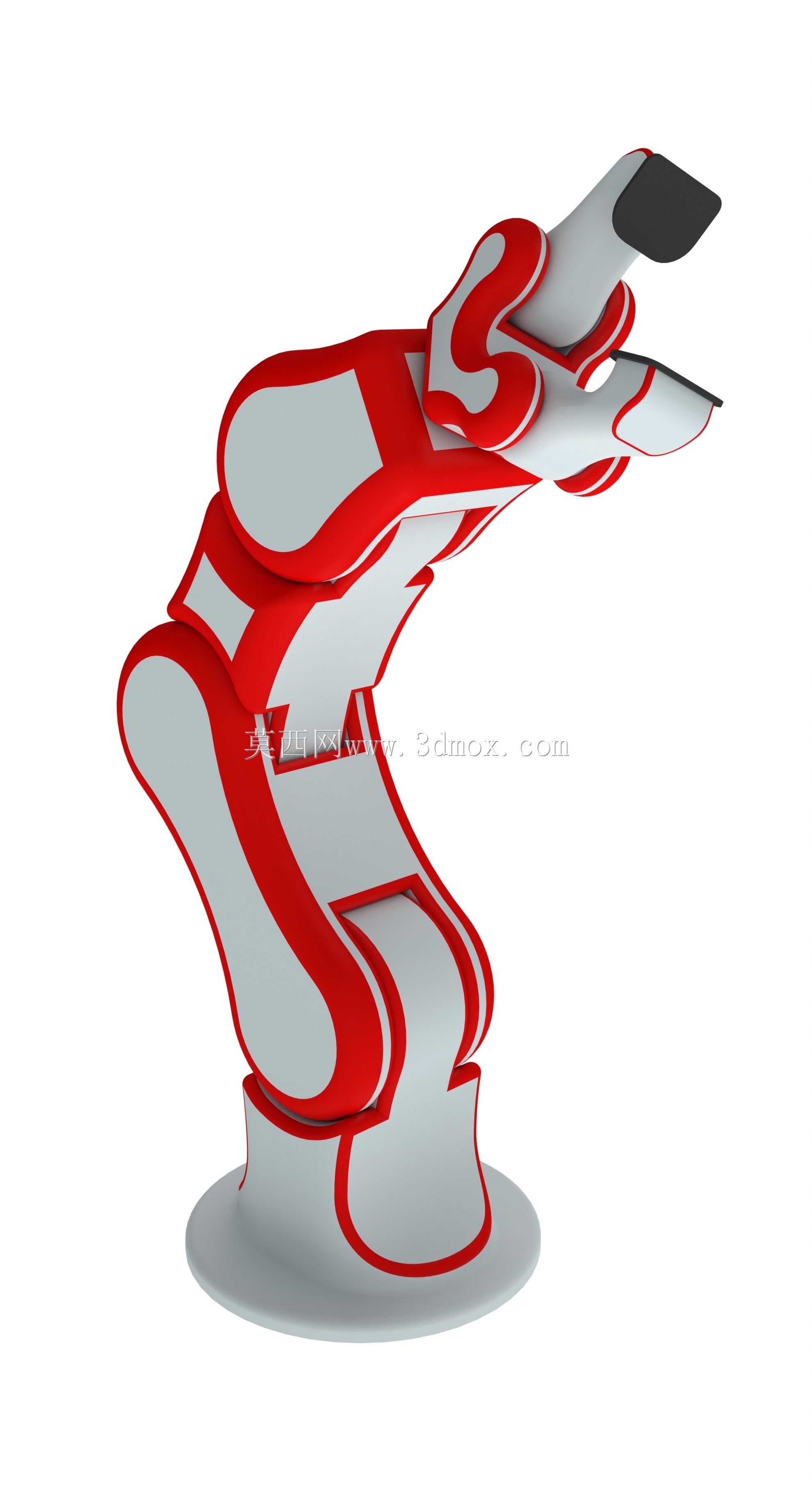

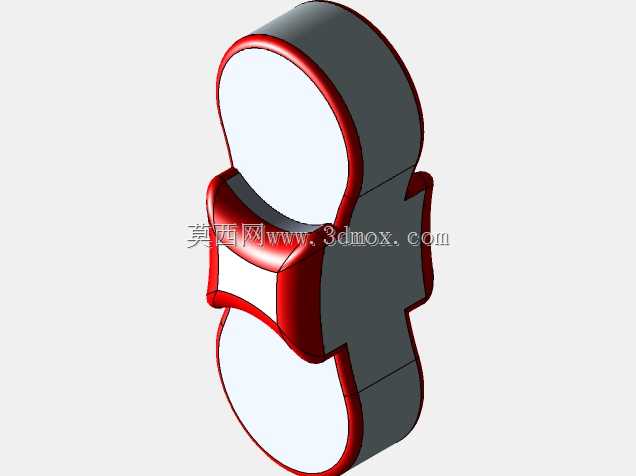

这款四自由度仿生机械臂，主要面向轻载精密作业场景设计，可适配电子元器件分拣、实验室样本转运、小型工件上下料、教学实训演示等多类应用场景，在3C电子装配、轻工生产、科研教学等领域都能找到适配的使用空间。不同于重载工业机械臂的粗壮结构，这款机械臂采用仿生形态设计，整体参考人体手臂的关节排布逻辑，从底座到末端执行器共设置四个转动自由度，可覆盖水平平面360度回转、垂直平面内大臂俯仰、小臂俯仰、末端姿态调整的动作需求，作业半径可覆盖底座周边0.6米范围内的空间，能够满足桌面级作业场景的覆盖要求。设计过程中从基础几何形态搭建入手，全程遵循模块化设计思路，将整个臂体拆分为底座回转模块、大臂驱动模块、小臂传动模块、末端连接模块四个独立单元，每个模块都预留了标准化的连接接口，既可以单独拆卸更换故障部件，也可以根据实际作业需求调整臂段长度、更换不同类型的末端执行器，大幅提升了设备的适配性。底座采用圆盘式安装结构，底部预留了均匀分布的安装孔位，可直接固定在工作台面、移动AGV平台或者定制化支架上，安装边界清晰，不需要额外定制复杂的转接结构，整体占用桌面面积不足0.08平方米，不会过多挤占作业空间。臂体外壳采用流线型包覆设计，将内部的传动结构、走线空间完全隐藏在壳体内部，既可以避免生产环境中的粉尘、碎屑落入传动间隙影响设备运行精度，也能减少作业过程中臂体与周边设备、操作人员发生剐蹭的风险，红灰搭配的外观配色也能在作业环境中起到清晰的标识作用，提升现场作业的安全性。关节位置的转动结构做了冗余间隙设计，可适配不同规格的伺服驱动元件安装，用户可根据自身的负载、精度需求选择对应参数的驱动部件，不需要对原有臂体结构做大规模修改，有效降低了二次开发的成本。末端执行器采用仿手指式的夹取结构，可适配规则形状的小型工件、薄型片状物料的夹取作业，夹取接触面做了防滑纹理设计，可避免物料转运过程中出现滑落问题。
