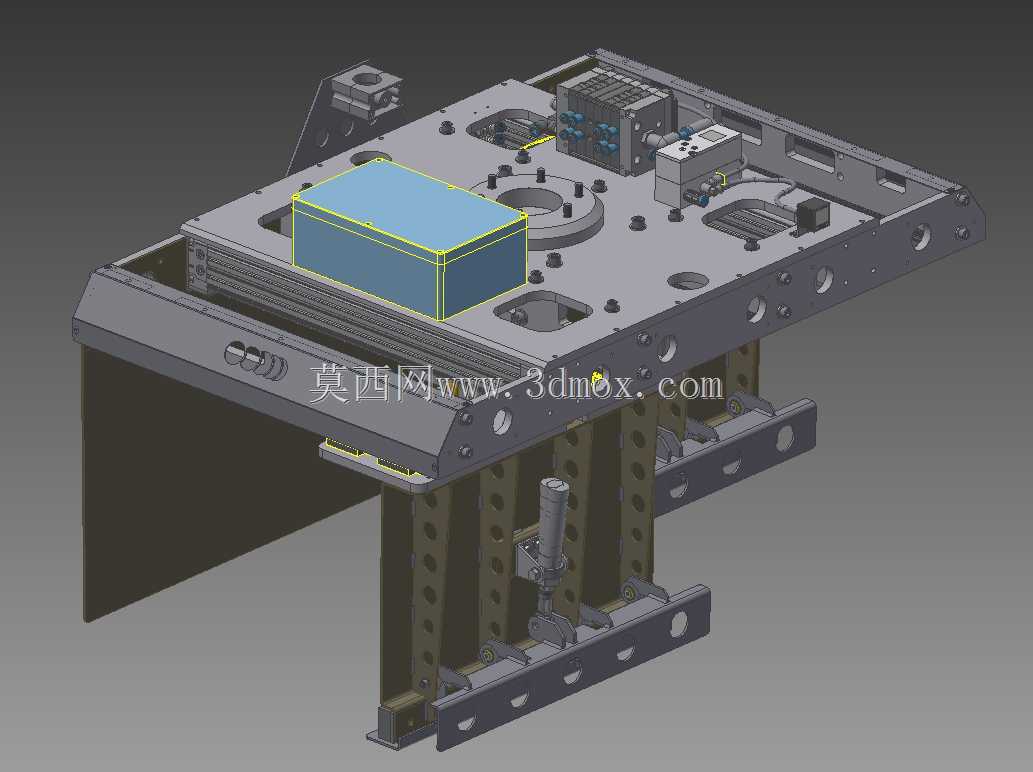

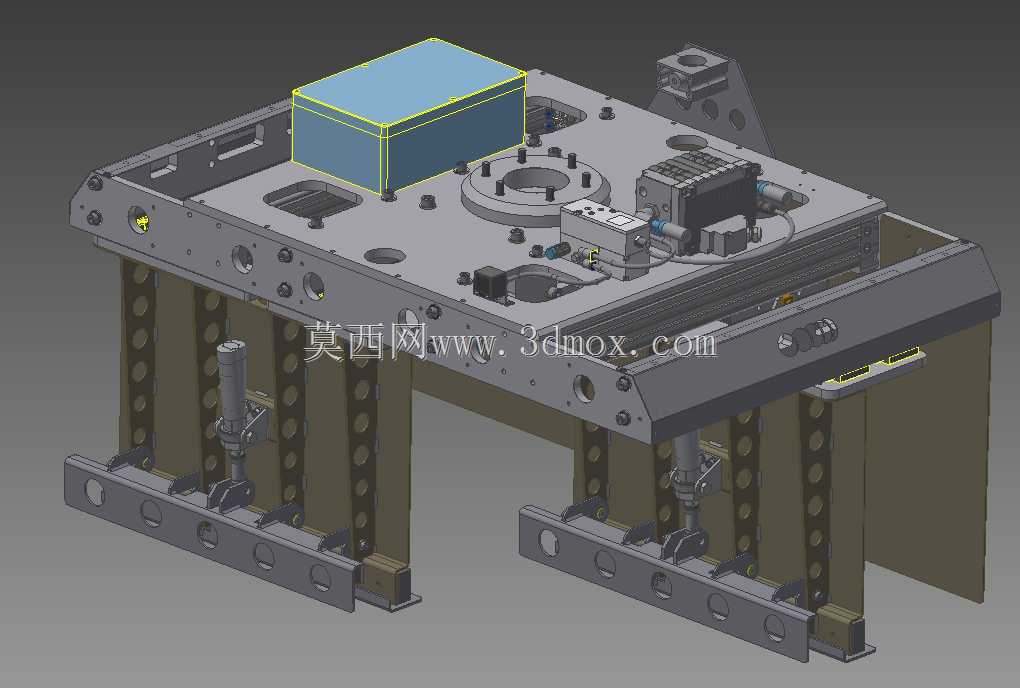

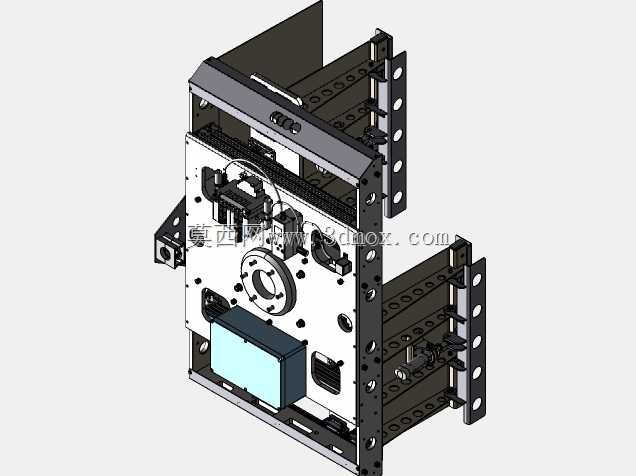

多工位箱体夹持输送工装结构设计

该多箱夹持装置是配套自动化产线物料转运环节的专用末端执行工装，主要应用于仓储物流分拣、电商仓配周转、生产车间工序间箱体类物料的批量转运场景，可适配工业机器人或桁架机械手的末端安装，完成多规格周转箱、物料箱的同步夹持、抬升与移位作业，替代传统人工单次单箱搬运的低效模式，大幅提升箱体类物料的整线转运效率。从实际用途来看，该装置可同时对多个并排摆放的标准周转箱进行可靠夹持，配合输送线完成箱体从输送线到码垛位、从料架到加工工位的精准转移，适配物流分拣、家电装配、食品包装等多个涉及箱体物料流转的行业场景，解决多箱同步转运时夹持不稳、定位偏差、箱体磕碰的常见问题。在功能特性上，该装置采用双侧对称夹持结构，底部设置多组可调式夹紧压脚，可根据箱体的实际高度、宽度调整夹持行程，适配一定尺寸范围内的不同规格箱体；上部集成气动驱动组件与传感检测模块，可实时反馈夹持到位信号，避免夹持力过大造成箱体变形、或是夹持力不足导致物料掉落的问题；主体框架采用高强度钢板焊接加工后做去应力处理，保证长期往复作业下的结构刚性，不会因频繁启停、负载冲击出现结构形变。设计思路上，该装置优先考虑多箱同步作业的兼容性，整体采用模块化布局，上部预留标准法兰安装接口，可快速适配不同负载规格的工业机器人末端，无需额外做转接件定制；夹持执行单元采用独立可调设计，当单个箱体尺寸存在小幅偏差时，对应位置的夹持组件可自适应微调，保证每个箱体都能获得均匀的夹持力；管线采用内置式排布，避免作业过程中线缆与周边设备、物料发生剐蹭，提升设备运行的安全性与可靠性。从外形尺寸与安装边界来看，该装置整体采用扁平化框架设计，横向夹持跨度可覆盖四个标准周转箱的并排摆放宽度，纵向安装高度控制在机器人末端作业的安全抬升范围内，底部夹持压脚的最低作业位可适配常规高度输送线的顶面高度，安装后不会与输送线侧边护栏、料架挡边产生干涉，可直接在现有常规自动化产线中加装适配，无需对原有产线布局做大幅改动。
