集成超声波检测模块的自适应夹持机械爪

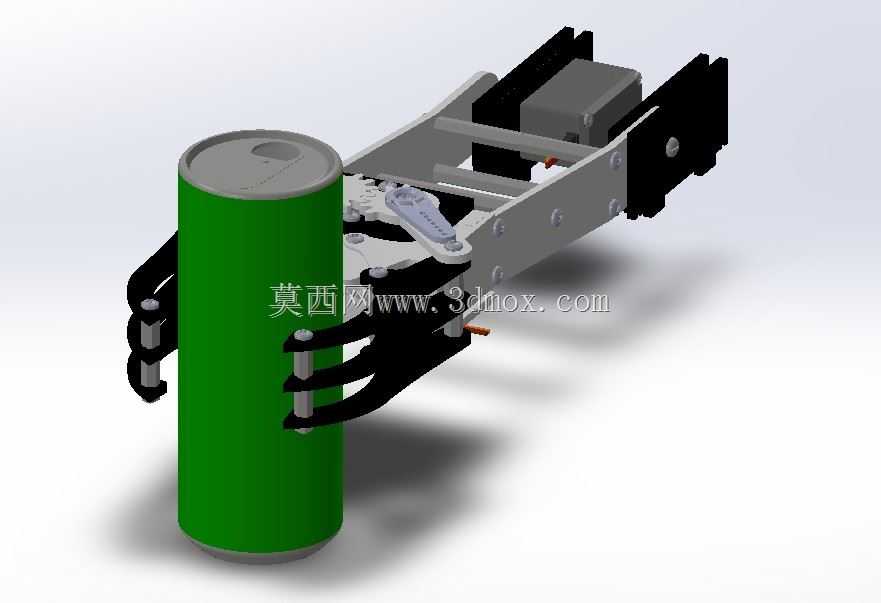

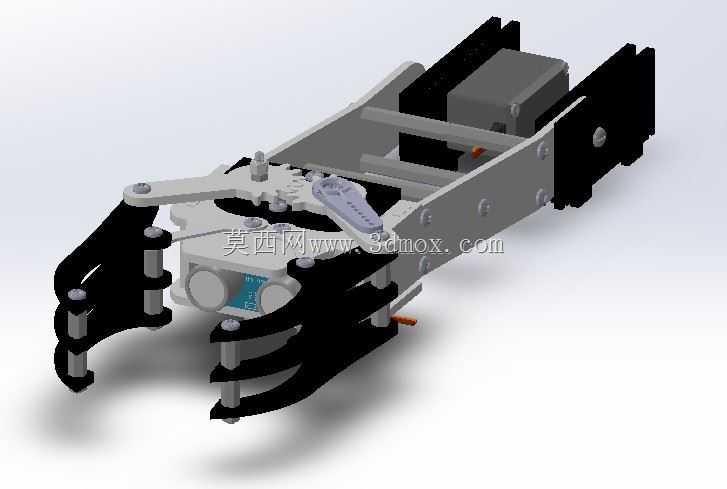

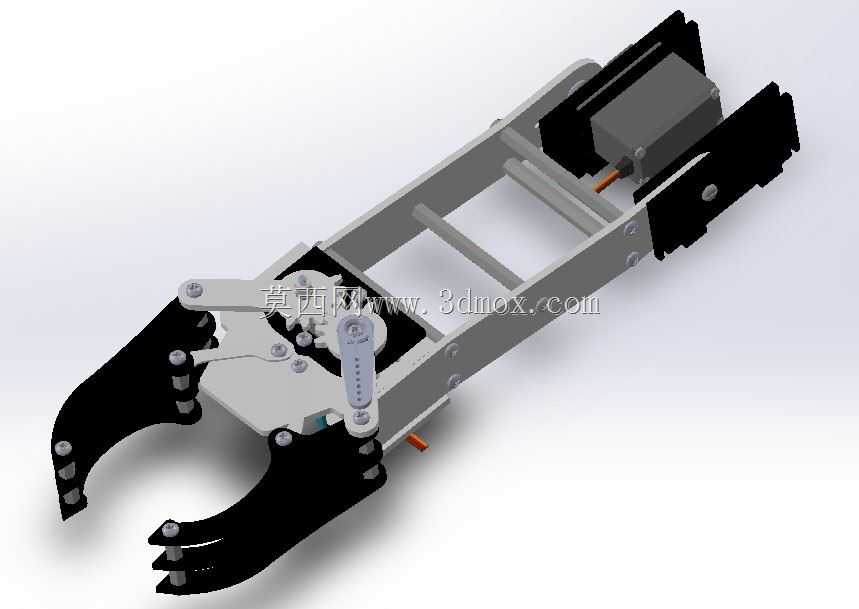

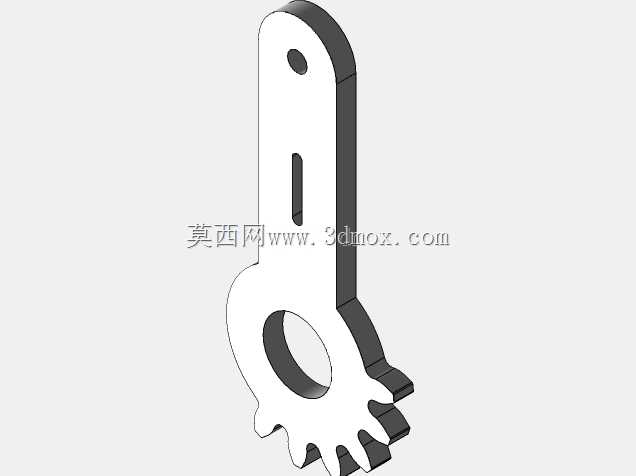

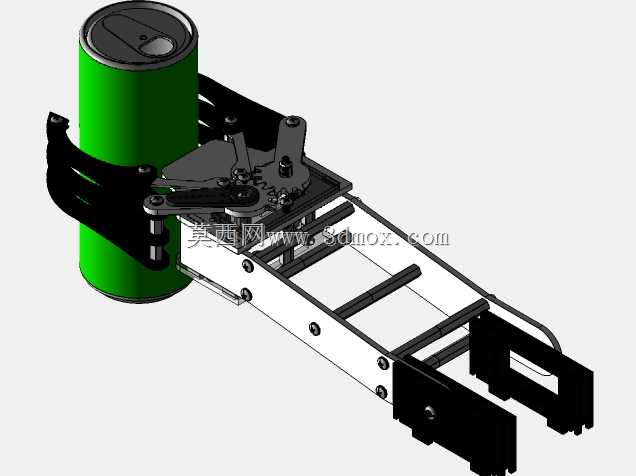

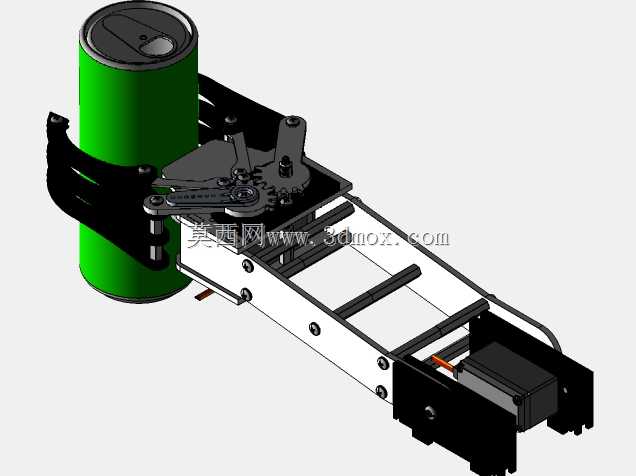

这款带超声波检测功能的夹持机械爪，主要面向工业自动化产线的精密上下料、工件分拣、智能装配场景设计，可作为多轴机械手、协作机器人的末端执行器使用，适配3C电子零部件分拣、小型五金件转运、轻工产品包装码垛等多类作业环节，能够在不额外加装外置检测元件的前提下，完成工件到位判定、夹持距离校准、夹取状态反馈的全流程感知作业，大幅降低末端执行器的外设布线复杂度。从功能特性来看，该机械爪采用多爪指联动夹持结构，爪指接触面做了分段式防滑齿形设计，既可以稳定夹持规则形态的方形、圆形工件，也能适配表面存在轻微异形结构的零部件，夹持过程中爪指同步收拢，可自动对中工件中心，避免夹取偏载导致的工件脱落问题；集成的超声波检测模块内嵌于爪座前端位置，检测方向正对夹取作业区域，可在机械爪靠近工件的过程中实时测算与目标工件的距离，为机械臂的进给动作提供距离反馈，当检测到工件进入有效夹持范围后，可触发爪部驱动机构完成收拢夹取，同时在夹持完成后持续检测工件与爪座的相对位置，一旦出现工件松脱、移位的情况可即时反馈信号给上位控制系统，避免作业故障。从设计思路层面，该机械爪采用模块化集成设计，将检测元件、驱动组件、传动结构全部整合在爪座主体内部，整体结构紧凑无外凸的零散部件，避免在狭窄作业空间内与周边工装、设备发生干涉；传动部分采用齿轮联动结构保证各爪指的动作同步性，驱动组件预留标准安装接口，可根据实际负载需求适配不同规格的动力单元，爪指部分采用快拆式连接结构，可根据待夹取工件的材质、外形更换对应材质与轮廓的爪指垫块，无需拆解整个爪体即可完成适配调整。在安装边界与尺寸适配方面，该机械爪的安装法兰位于爪体尾端，采用通用的圆周分布安装孔位，可直接匹配主流协作机器人、小型工业机械手的末端安装尺寸，无需额外制作转接法兰；爪体整体横向宽度控制在窄幅区间，可伸入狭窄的工装夹具间隙、料盒格口内完成取料作业，收拢状态下的爪指外轮廓无尖锐凸起，作业过程中不会刮擦工件表面或周边设备，超声波检测模块的检测范围覆盖爪指完全张开的最大作业半径，不会出现检测盲区，适配的工件夹持尺寸覆盖从小型精密螺丝到中型盒装工件的区间，可满足多数轻型自动化作业的夹持需求。
