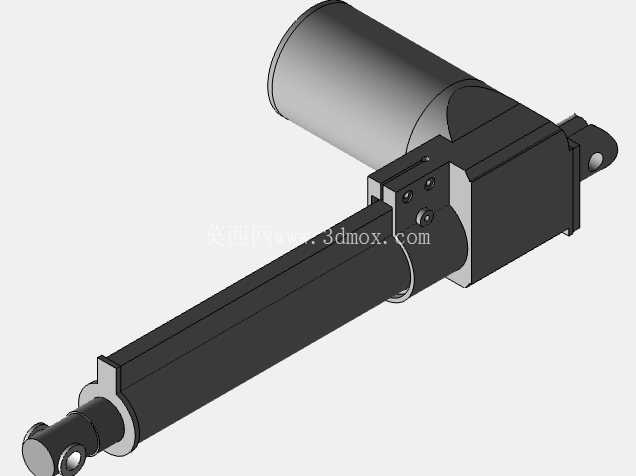

150mm行程医疗级线性电动执行器结构

　　推杆的伸出端采用双耳铰接结构，尾部同样设置铰接安装位，这种双铰点的安装设计可以补偿安装过程中存在的小角度同轴度误差，避免推杆在伸缩过程中出现别劲、卡滞的问题，降低安装面的加工精度要求，实际装配时不需要严格保证两个安装点的绝对同轴，能减少现场装配的调校工作量。执行器的行程为150mm，这个行程参数是针对医疗护理设备的常规调节范围设定的，比如护理床背抬角度从0度到70度左右的调节量，刚好对应150mm左右的直线伸缩距离，不需要额外增加限位结构来限制超程，内部集成的行程限位开关可以在伸出和缩回两个极限位置自动切断电机供电，避免机构过冲损坏。这款线性执行器的核心应用场景集中在医疗护理设备领域，比如护理床的背抬、腿屈调节，康复训练设备的姿态调整，还有部分需要低噪音、平稳直线驱动的轻型自动化工位，相比气动推杆它不需要配套气源管路，相比液压推杆不存在漏油风险，在对洁净度有要求的医疗场景里适配性更强。从结构设计来看，驱动端采用直流电机垂直布置的布局，电机筒体和推杆筒体呈直角排布，这种布局能有效压缩执行器轴向安装长度，在安装空间局促的设备舱内更容易布置，不会因为电机轴向延伸挤占设备内部的走线或其他元件安装空间。

　　外壳部分采用硬质铝合金型材搭配工程塑料端盖的组合，铝合金筒体承担推杆伸缩的导向作用，内壁的加工粗糙度控制在Ra1.6以下，保证内部推杆伸缩时的顺滑度，同时铝合金材质的散热性能优于纯塑料外壳，能让电机长时间工作时的热量快速散出，降低电机过热烧毁的风险。内部的传动结构采用梯形丝杠副搭配减速齿轮组，减速齿轮组将直流电机的高转速低扭矩输出转换为丝杠的低转速高扭矩输出，梯形丝杠具备自锁特性，当电机停止供电时，推杆可以在任意位置锁止，不会因为外部负载作用出现回缩，在医疗护理场景下，这种自锁特性可以避免床体意外下落造成的安全隐患，不需要额外增加机械锁止机构。

　　设计过程中特意将电机的驱动电路板集成在电机和推杆的连接壳体内，减少外部接线的数量，外部只需要引出电源正负极和控制信号线即可完成接线，降低现场接线的出错概率，连接壳体上的固定螺丝采用内六角圆柱头螺丝，排布在壳体的四个角位，后期维护拆解时不需要特殊工具就能打开壳体检查内部齿轮或丝杠的磨损情况。安装边界方面，执行器完全缩回时的总长度控制在300mm以内，伸出150mm后的总长度为450mm，两个铰接点的安装孔直径统一为8mm，适配市面上常规的M8铰接销轴，安装时只需要在设备的固定端和活动端预留对应的销轴安装座即可，不需要额外设计定制化的连接法兰。

　　实际使用过程中，这款执行器的额定推拉力可以满足医疗护理设备1000N以内的负载需求，运行速度控制在5mm/s到10mm/s之间，不会因为速度过快造成调节过程中的冲击，给使用者带来更平缓的调节体验，运行噪音控制在45分贝以内，在病房环境下使用不会产生明显的噪音干扰。从建模角度来看，整个模型的装配层级清晰，电机筒体、连接壳体、推杆筒体、伸出杆、铰接端头等零件都做了独立的建模处理，各个配合面的公差预留符合实际加工要求，比如筒体和端盖的配合采用H7/h6的间隙配合，丝杠和螺母的配合预留了合理的传动间隙，避免温度变化导致的卡滞，模型中的所有安装孔位、螺丝孔位都和实际量产零件的参数一致，可以直接导入到设备整体装配中做干涉检查，不需要重新调整安装尺寸。
