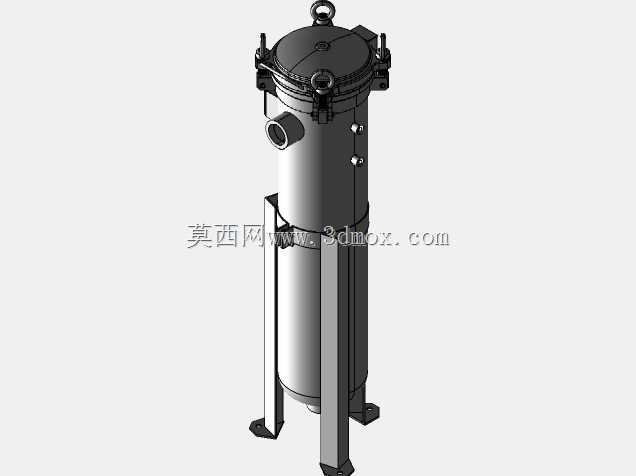

BF2-304-2N侧进底出单袋式过滤器壳体

　　这款单袋式过滤器壳体的三维结构，完全围绕工业流体过滤环节的实际落地需求搭建，没有多余的装饰性结构，每一处几何特征都对应现场安装、运维、承压的实际要求。从应用场景来看，这类壳体主要适配净水处理、化工溶剂粗滤、切削液循环净化、食品料液除杂等工况，核心作用是容纳标准尺寸的过滤滤袋，让待处理流体从壳体内部穿过滤袋完成杂质截留，输出符合洁净度要求的流体。不同于小型管路过滤器的紧凑设计，这款壳体采用立式长筒结构，内部可以容纳长度更长的2号标准滤袋，单台设备的容污量更大，不需要频繁开盖更换滤袋，适配连续运行时间较长的生产线。

　　结构设计上，顶部采用快开式吊环压盖结构，压盖与筒体之间通过均布的旋转吊环螺栓锁紧，不需要完全拆卸螺栓就能完成开盖操作，运维人员更换滤袋时只需要松开锁紧螺母，旋转吊环让出压盖开启空间，就能借助顶部的吊环把压盖吊起，相比法兰螺栓全周锁紧的结构，换袋的操作时间能缩短六成以上，也避免了拆卸下来的螺栓丢失、螺纹进污损坏的问题。压盖中心设置了一体式吊环，既可以作为开盖时的起吊受力点，也能在设备安装就位时作为整体吊装的挂点，不需要额外焊接吊耳破坏筒体的防腐层。筒体侧面的进水接口采用切向进水设计，流体进入筒体后会沿筒壁形成旋流，不会直接冲击滤袋造成滤袋局部破损，同时旋流带来的离心作用能把大颗粒杂质甩到筒壁附近沉降，减轻滤袋的过滤负荷，延长滤袋的使用寿命。筒体底部采用锥形封头过渡到出水接口，不存在积液死角，停机排空的时候筒体内的残留液体会完全从底部出口排出，不会出现残液变质滋生细菌、残留介质腐蚀筒体的问题，尤其适配食品、制药类对卫生要求较高的过滤场景。

　　安装边界方面，三根支腿沿筒体底部周向均布，支腿底部带方形安装脚板，脚板上开有螺栓安装孔，现场安装时只需要在安装基础上预埋地脚螺栓或者打膨胀螺栓，就能把设备牢牢固定，支腿的高度预留了底部出水接口的管路安装空间，不需要额外抬高设备就能对接底部的出水管道。筒体侧面预留了两个仪表安装接口，可以根据工况需求安装压力表、压差传感器，实时监测滤袋的堵塞情况，当进出口压差达到设定阈值时就可以安排更换滤袋，不需要靠运维人员经验判断换袋时间，避免滤袋破损导致过滤失效或者滤袋堵塞造成管路压力过高的问题。筒体的壁厚设计完全适配150psi的工作压力，所有焊接位置都做了圆角过渡处理，避免应力集中造成承压疲劳损坏，快开压盖的密封槽结构可以适配标准O型密封圈，锁紧后能满足对应的密封要求，不会出现工作状态下渗漏的问题。

　　从建模逻辑来看，整个壳体的特征搭建完全遵循钣金焊接、机加工的实际工艺顺序，先完成筒体、封头、支腿的主体结构搭建，再依次添加接口、锁紧结构、吊环、安装脚板等附属特征，所有配合位置的尺寸都和标准件、通用件的实际尺寸匹配，比如吊环螺栓的安装孔位、密封槽的尺寸、法兰接口的通径和螺栓孔分布，都符合对应的行业标准，设计人员拿到这个模型后可以直接对接工艺做生产拆解，也可以直接放到整个流体处理系统的三维布局里做管路干涉检查，不需要再做额外的尺寸修正。支腿的角度和脚板的安装平面做了共面处理，安装后整个设备的垂直度可以得到保证，不会出现倾斜导致滤袋偏磨、密封面压合不严的问题。顶部压盖的锁紧吊环做了旋转自由度的限位模拟，建模时已经验证了开盖时吊环旋转不会和筒体上的其他附件产生干涉，实际生产装配后不会出现开盖卡滞的问题。
