球面曲柄滑块万向传动机构装置

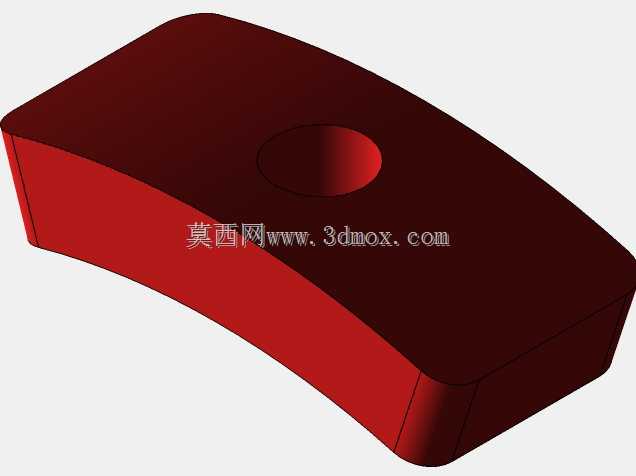

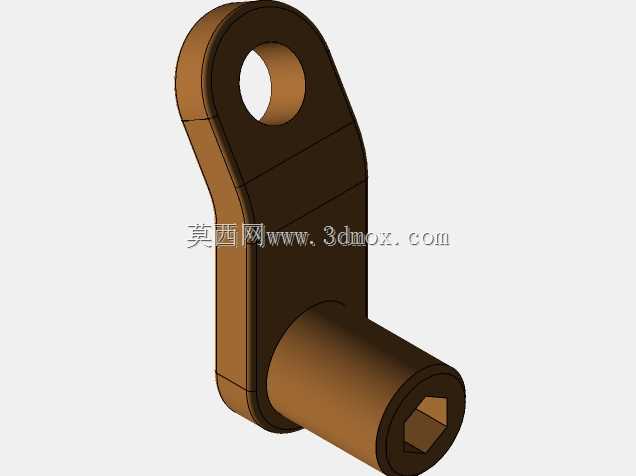

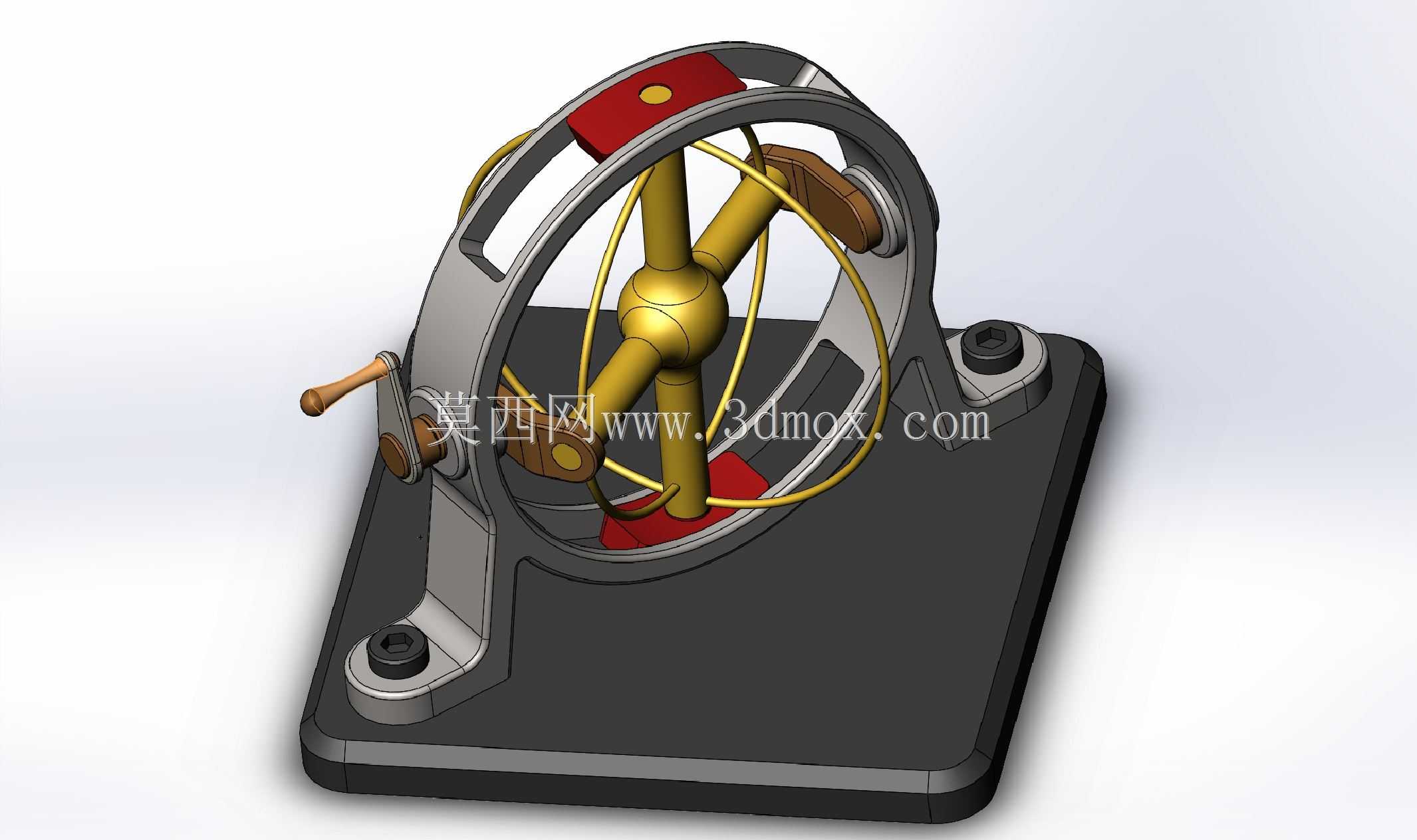

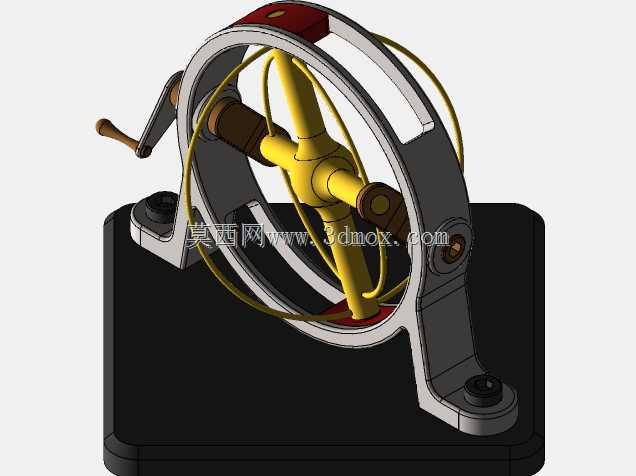

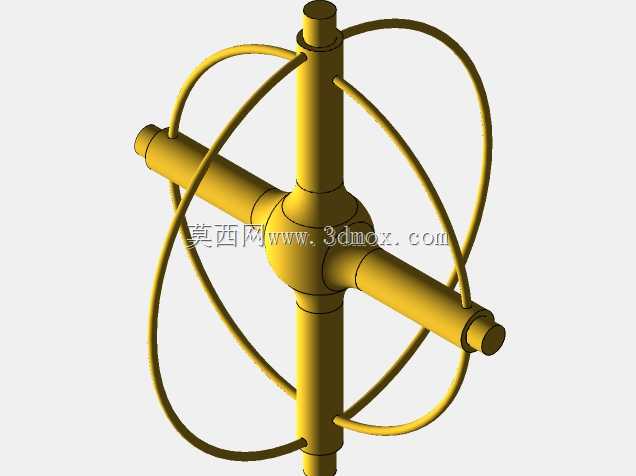

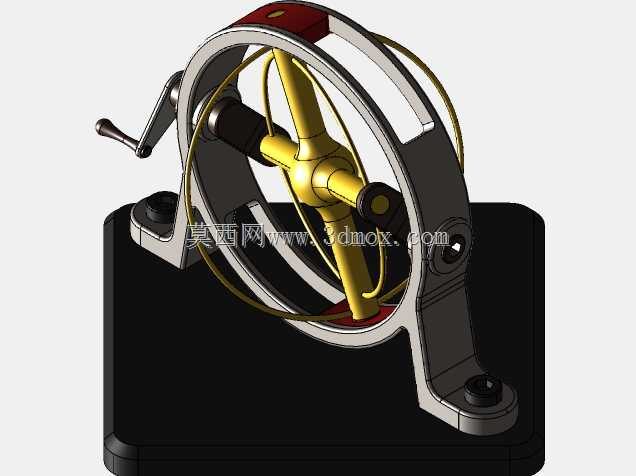

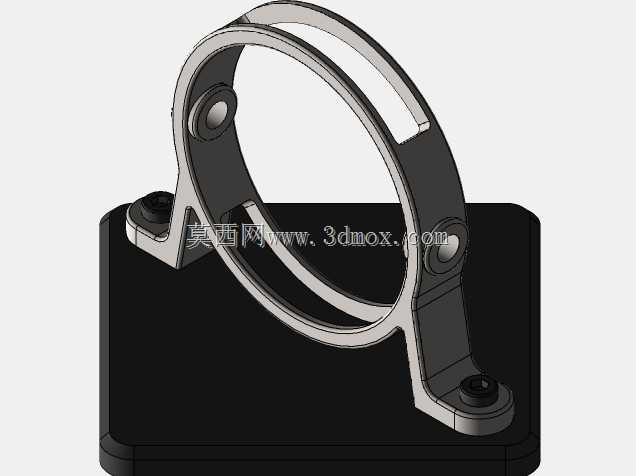

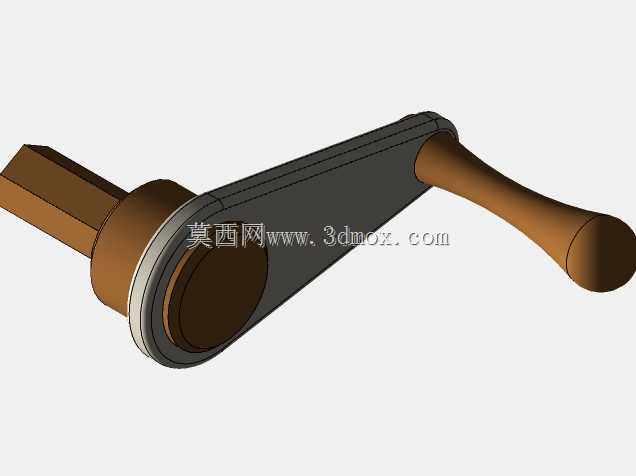

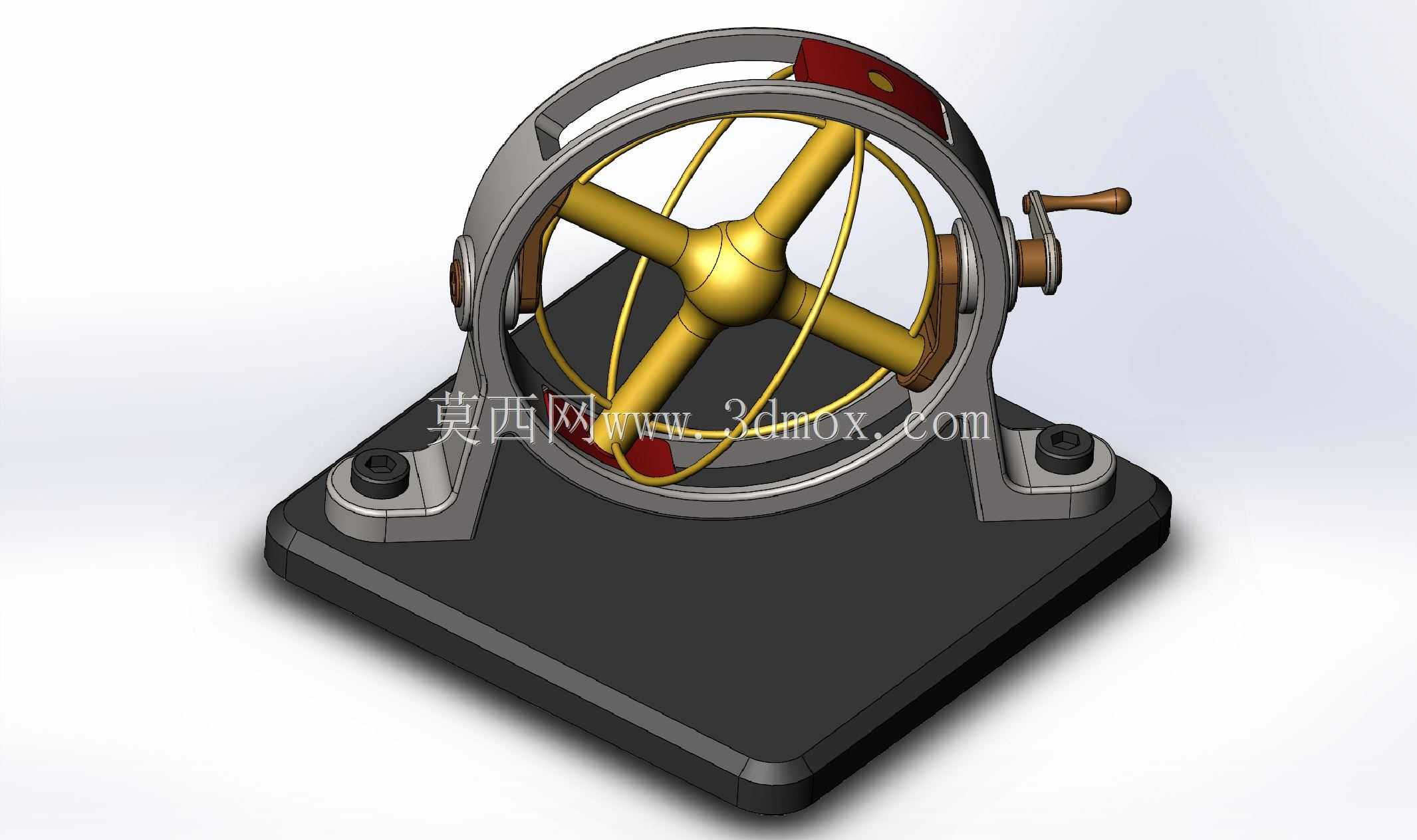

这款球面曲柄滑块机构是面向空间多维度运动传递场景开发的机械传动构件，主要应用于需要在非同轴、存在空间角度偏移的轴系间完成连续旋转运动与往复运动转换的工业场景，常见于精密仪器传动单元、小型教学演示实验台、特种轻工设备的进给机构、航空航天小型操纵机构的原理验证环节，能够解决传统平面曲柄滑块机构仅能在单一平面内传递运动、无法适配空间交错轴传动需求的痛点。从实际用途来看，该机构可以将输入端的手摇旋转运动，通过球面配合的十字交叉传动骨架，转化为输出端沿特定空间轨迹的往复摆动，也可反向将往复直线运动转化为连续旋转运动，在小载荷、高精度要求的运动传递场景中，能够有效减少传动环节的间隙累积，降低多轴系布置带来的空间占用。在功能特性上，该机构采用环形外框架作为支撑主体，内部十字交叉的金色传动骨架通过球面副实现多自由度转动配合，输入端设置木质握柄的手摇转轴，转动过程中内部的环形导向构件会随主轴转动沿球面轨迹滑动，配合两侧的支撑轴承座，保证运动传递过程中无卡滞、无死点，整体传动效率在小载荷工况下可达九成以上，同时底座采用厚重的方形安装基座，能够在运行过程中抵消传动带来的振动，保证机构运行的稳定性。从设计思路来看，该机构摒弃了传统万向节需要成对使用才能实现等角速传动的结构限制，将曲柄滑块的运动轨迹从平面拓展到球面空间，通过中心球形铰接点作为所有传动构件的运动基准，四个径向延伸的传动臂分别与外框架、导向环、输入轴形成转动副，在保证结构紧凑的前提下，实现了最大三十度空间夹角范围内的运动传递，所有铰接位置都预留了润滑脂加注空间，能够长期免维护运行。在外形尺寸与安装边界上，该机构整体采用方形底座安装形式，底座长度约为一百八十毫米，宽度约为一百五十毫米，整体高度约为一百六十毫米，安装时仅需要在底座两个固定耳位置通过M6螺栓即可完成固定，输入端转轴中心高度距离安装面为一百一十毫米，输出端运动范围覆盖外框架内部直径一百毫米的球面空间，安装时不需要额外预留过大的周边操作空间，仅需要在输入端预留五十毫米的摇柄转动空间即可，能够直接集成到各类小型实验台、专用设备的传动单元中，不需要对原有设备的安装基面做大规模改造。
